Ленточный фундамент под гараж своими руками

Предварительный расчет ленточного фундамента

От каких параметров зависит расчет фундамента для гаража:

  • прочность грунта;
  • из какого материала выполнены стены гаража – от этого параметра зависит несущая нагрузка на фундамент;
  • какая глубина промерзания грунта;
  • высота залегания грунтовых вод на участке;
  • конструкция и этажность гаража.

Перед тем, как рассчитать фундамент под гараж, остановимся подробней на параметрах, которые будут нужны при расчете.

Определяем тип почвы на участке

Основание должно стоять на твердом устойчивом грунте, от типа почвы зависит глубина, на которую будем закладывать ленту фундамента. Для устойчивых крупнообломочных, щебневых или гравийных грунтов и для песчаной почвы можно смело выбирать мелко заглубленный фундамент – до 80 сантиметров глубины.

Глинистые, торфяные почвы и суглинок – почему нужно увеличить глубину фундамента до полутора метров:

даже при небольшой минусовой температуре влага, которая задерживается глинистой почвой, замерзает и грунт вспучивается, выталкивая жесткое бетонное основание. При оттаивании почвы лента фундамента опускается. В итоге фундамент постоянно подвергается деформации и быстро разрушается.

Важно. Глубина залегания фундамента на глинистых грунтах должна быть ниже точки промерзания

глина неустойчива и быстро размывается при высоком залегании грунтовых вод. Это тоже вызывает перекос и быстрое разрушение фундамента.

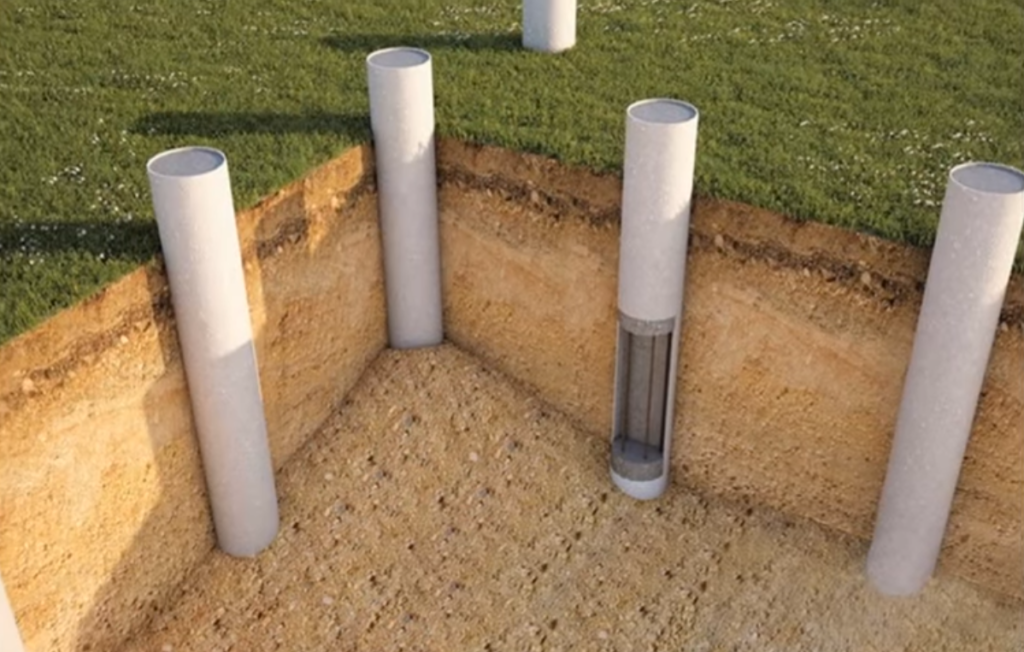

На глинистых и торфяных грунтах и супесях целесообразно монтировать свайные и плитные типы фундаментов. Если такой возможности нет, то ленточное основание должно быть заглублено ниже точки промерзания почвы не менее чем на 20 сантиметров.

На скальных и песчаных почвах вполне достаточно мелко заглубленного фундамента — до 80 сантиметров глубины.

Грунтовые и сезонные воды

Расчет фундамента под гараж должен учитывать не только высоту залегания грунтовой воды, которая постепенно размывает основание, вызывая деформацию и трещины, но и сезонные природные осадки.

Если участок расположен в низине, то серьезно повлиять на фундамент могут талые и дождевые воды. Поэтому необходимо внимательно осмотреть участок и определить прохождение потоков талой и дождевой воды. По необходимости устроить дренажную систему, которая будет поворачивать воду в обход фундамента.

Проверить залегания грунтового слоя воды можно только путем бурения шурфов.

Важно. Обязательное правило – глубина фундамента под гараж должна быть выше слоя залегания грунтовой воды минимум на пятьдесят сантиметров

Материал стен гаража

Расчет фундамента под гараж обязательно должен учитывать материал стен постройки. От этого зависит ширина ленты фундамента и глубина его залегания:

  • стены из кирпича и бетона несут высокую нагрузку на фундамент, поэтому ширина ленты должна быть больше ширины кирпича или блока на 10 — 12 сантиметров, учитывая ширину опалубки;
  • легкие металлические сборные конструкции можно устанавливать на обычный мелко заглубленный фундамент.

При проведении работ обязательно нужно предусмотреть наличие цоколя, при установке опалубки, который должен быть выше уровня почвы минимум на 20 сантиметров

Это условие особенно важно для стен из кирпича и дерева. Цоколь защищает стены постройки от разрушительного действия воды из почвы

Мелко заглубленный или заглубленный фундамент

Своими руками построить дорогостоящий заглубленный фундамент для гаража сложно и не всегда такая постройка выгодна и нужна. Если планируется серьезная капитальная постройка с подвалом, то тогда стоит тратиться на устройство заглубленного фундамента.

Для простого гаражного бокса с небольшой смотровой ямой вполне достаточно обычного мелко заглубленного фундамента.

Какой можно возвести фундамент своими руками под гараж

Используются различные основы для строительства гаражного помещения:

  • ленточная. Она повторяет конфигурацию стен здания, сформирована застывшим в деревянной опалубке бетонным монолитом. Эта конструкция применяется на стабильных грунтах и не используется при близком расположении грунтовых вод;
  • сплошная. Представляет собой плавающую конструкцию, выполненную в виде цельной плиты, усиленной арматурным каркасом. Низ плиты заглубляется ниже уровня почвы. Сплошная основа применяется на проблемных грунтах;

Просчитайте тип фундамента, с учётом материалов, из которых он будет создан

  • блочная. Она строится из стандартных железобетонных изделий, произведенных на специализированных предприятиях. Выполнена в виде сплошного железобетонного контура из плит, соединенных арматурой;
  • бутобетонная. Возводится по контуру гаражного строения в предварительно подготовленном приямке, дно которого заполнено крупнозернистым песком. Формируется на основе бутового камня, связанного раствором цемента.

Расчёт конструкции фундамента

Расчёт фундамента можно произвести без помощи специалистов

Постройка основания для возведения каркасного гаража должна начинаться с подготовки строительной площадки. Она состоит из проектирования постройки, очистки территории и разметки габаритов фундамента.

Проектирование гаража можно выполнить, не привлекая специалистов. Прикиньте необходимые габариты гаража и что в него должно поместиться.

От места стоянки автомобиля до стены необходимо отступить минимум 1,5 метра.

Ленточный фундамент рассчитывают двумя способами: с учётом несущей способности почвы и по деформации грунта. Первый гораздо проще.

Фундамент рассчитывается в последнюю очередь. Он служит, чтобы передать нагрузку от массы гаража на грунт. А масса будет известна, после того как вы решите, из каких именно материалов построите гараж. Поэтому до планирования конструкции фундамента потребуется:

  • Создать общий план постройки;
  • Решить, будет ли смотровая яма и какого размера;
  • Определить материал для кладки цоколя и его высоту;
  • Решить, какое утепление будет использовано, а также способы наружной и внутренней отделки.

По всем материалам необходимо определить их удельную массу. Для этого лучше подготовить таблицу, после чего начинают расчеты.

Условно расчёт подразделяют на несколько стадий:

  • Расчет будущей нагрузки на фундамент;
  • Определение характеристик ленты;
  • Необходимая корректировка.

Влияние веса здания на фундамент

К моменту расчёта влияния веса здания на фундамент общий план уже должен быть готов

Суммируется вес всех материалов, которые будут использованы:

  • Стен (используется общая площадь);
  • Пола и использованных для его устройства материалов;
  • Перекрытий и потолка;
  • Кровельных материалов;
  • Фундамента (пока приблизительно);
  • Крепёжных элементов.

К этому времени уже должен быть подготовлен общий план с размерами постройки. Расчёт нагрузки от используемых материалов сделать просто – нужно определить площадь, где они будут находиться, и умножить на удельную массу.

Рассчитываем ширину подошвы

Переходим к расчёту ширины

Нужно подсчитать 2 параметра:

  • Глубина расположения фундамента + размер цоколя = общая высота;
  • Ширина ленты.

Длина фундамента уже известна – это общая длина стен, которые будут стоять на фундаменте. Глубина расположения подошвы определяется по виду почвы на участке. Для этой цели существуют специальные таблицы. После этого необходимо подсчитать ширину фундамента – на данный показатель влияет вес материалов и промежуток между стенами.

Воздействие на фундамент

Далее необходимо подсчитать, как гараж будет влиять своей массой на фундамент. Общий вес постройки делим на его площадь. Определить площадь фундамента несложно – умножаем его ширину на длину. После этого общий вес гаража нужно разделить на площадь основания в см2. Находим удельную нагрузку на 1 см2 ленточного фундамента.

ПочваСопротивление почвы (кг/ см2)
ПлотныеСредней плотности
Крупные пески4.53.5
Пески средней фракции3.52.5
Мелкий песок3.02.0
Глина6.03.0
Гравий, щебень6.05.0

Если у почвы на участке несущая способность выше, чем масса гаража, площадь подошвы подсчитана верно. Если нет, то потребуется делать корректировку.

Профнастил – дешёвый и надёжный выбор

Если необходимо быстро и качественно построить гараж, то вариант из профнастила выглядит самым многообещающим. В первую очередь человек должен на рынке приобрести нужную марку материала.

Для такого дела вполне хватит марки С-20 или профнастила с толщиной листа 0,7-0,9 мм. В этом случае заглавная буква означает предназначение металлического компонента (используется для создания стеновых покрытий), а цифра указывает на жёсткость материала, соответственно чем она выше, тем жёстче профнастил.

Далее плавно переходим к установке монолитного фундамента. Первоначально копаем траншею примерно на 0,5 м вниз, засыпаем её песком и заливаем водой.

Также не стоит забывать про скважины для стоек (глубина такая же, как и траншея). Крепим деревянную опалубку, устанавливаем металлическую арматуру.

Устанавливаем стойки, выравниваем их все до одного уровня, заливаем бетоном и ждём несколько недель. Пока идёт этот процесс, параллельно сооружаем металлический каркас и делаем нарезку труб.

Далее, с помощью сварочного аппарата крепим к стойкам горизонтальные прутья (таких точек 3). Подгоняем профнастил до нужных размеров, скрепляя его при помощи крепёжных материалов.

Проектирование и расчёт размеров

Чтобы правильно сделать фундамент, его сначала нужно спроектировать и провести определённые расчёты по распределению нагрузки на грунт, где будет стоять сооружение. К этому этапу нужно подойти ответственно и со всей строгостью. В противном случае он может начать деформироваться и это приведёт к дополнительным финансовым вложениям для его ремонта как минимум и разрушению постройки как максимум. Для правильного возведения основания нужно пройти учитывать следующие правила:

Узнайте на каком уровне пролегают грунтовые воды

Фундамент должен плотно упираться в грунт, и воды не должны делать его плавающим.
Изучите структуру грунта, на котором будет строиться гараж.
Сделайте чертежи с указанием всех габаритов фундамента и постройки.
Заранее приобретите все необходимые материалы и инструменты, хорошо продумайте, из какого именно сырья будет сделана основа.
Когда будете проводить расчёты, возьмите во внимание массу фундамента и его конструктивные особенности.
Произведите расчёт технических параметров фундаментальных частей, например, диаметра арматурных прутов и расстояние, на котором они будут располагаться, на какой глубине будет расположен фундамент и какова будет его толщина и т. д

Все эти действия значительно упростят вам дальнейшую работу.
Не забывайте про гидроизоляцию, которая значительно увеличивает срок службы основания.
Глубина промерзания грунта тоже должна быть учтена. Фундамент должен быть заглублён ниже этого уровня.

Гаражную постройку можно соорудить впритык к жилому дому. Это существенно сэкономит финансы на закупке материалов

В этом случае нужно соблюсти одно важное правило. Ни в коем случае не соединяйте фундамент дома и гаража

Их усадка не может быть равномерной. Более тяжёлый жилой дом усаживается сильнее и потянет за собой гараж, что может привести к его разрушению.

Идеальный грунт — это тот, что не вспучивается, не сжимается, не оползает, имеет высокую прочность и не проседает. Но на практике встретить такую почву практически невозможно. Поэтому строители придумали небольшую уловку, чтоб сделать основание более надёжным. Хорошо утрамбованная пещано-щебневая подушка помогает справиться со всеми этими недостатками грунта.

Чтобы постройка получилась долговечной и устойчивой старайтесь не допускать ошибки в расчётах.

Таблица: типы грунта

Любой грунт всегда можно заменить на более подходящий. Это делается путём выкапывания большого котлована, превосходящего размеры фундамента и замены имеющейся почвы на более удобную.

Как рассчитать глубину и ширину фундамента

Для большинства гаражей подходит небольшой фундамент. Если вы не собираетесь делать его двухэтажным, то дополнительное укрепление основания не требуется. Максимально в почву он должен уходить на один метр. Этого вполне достаточно. Классическая ширина основания — 400–600 миллиметров. Если для возведения стен будут использованы такие материалы, как сэндвич панели, металлопрофиль или профнастил, то такую ширину можно оставить. Если стены будут из бруса, газо- или пеноблоков, то ширина фундамента добавляется до размера выбранного материала.

Тяжёлые материалы, как кирпич, шлакоблок, бетонные и железобетонные плиты предусматривают расширение фундамент то 1500 сантиметров для надёжности.

Если уровень грунтовых вод высокий, то стоит задуматься над неглубоким вариантом основания. А следовательно, материал возведения стен не должен быть тяжёлым, чтобы основа выдерживала его.

Пошаговая инструкция: как построить фундамент ленточного типа

Рекомендуемая схема действий:

1. Оценка состояния грунта, выбор типа основания.

2. Подготовка простейшего чертежа, расчет и закупка стройматериалов с учетом длины, ширины и глубины заложения ленты, расчистка участка.

3. Разметка постройки: с обязательной проверкой углов и отклонений по диагонали (не более 20-30 мм). Для ограничения внешнего и внутреннего периметров будущего гаража из пеноблоков используются веревки и колья.

4. Копка траншеи и смотровой ямы. Для предотвращения осыпания земли в процессе бетонирования предусматривается запас (10 см по бокам).

5. Настил геотекстиля (рекомендуемый, но необязательный этап). Засыпка и трамбовка не менее 10-15 см крупного песка и 10 щебня мелких фракций. Для упрощения процесса песок советуют смачивать.

6. Монтаж опалубки – деревянных щитов или несъемной (пенополистирол, ППСБ, арболит), к преимуществам последней относят дополнительную функцию утепления.

7. Вязка арматурного каркаса с обязательным отступом от краев на 5 см и шагом в 10-20 см. Чтобы фундамент для гаража прослужил долго, используются металлические прутья с сечением не менее 10-12 мм, игнорировать этот этап или заменять сталь пластиком не рекомендуется.

8. Замес или заливка готового бетона. Оптимальные пропорции при применении портландцемента М400 – 1:3:4 (цемент, песок, щебень, соответственно), для снижения доли воды на 1 м 3 раствора советуют добавить 75 г пластификатора. Бетон распределяют послойно, через каждые 20 см его трамбуют. Самому правильно залить фундамент (цельным монолитом в один день, без высыхания промежуточных слоев) сложно, на данном этапе нужны силы как минимум 2 человек.

9. Затвердевание бетона в опалубке (минимум 1 неделя) и еще 3 после снятия. Гидроизоляция фундамента обмазочными и рулонными стройматериалами.

10. Обустройство смотровой ямы (при наличии).

Данная инструкция подходит для возведения фундамента под гараж своими руками из бутового камня или готовых заводских блоков, к преимуществам последнего варианта относят хорошее качество бетона. Изделия укладывают по шахматной схеме с обязательным армированием рядов и смещением швов, для приготовления кладочного раствора используется только свежий цемент высшей марки. Но следует учесть, что монтаж тяжелых фундаментных блоков подразумевает задействование подъемной техники и увеличивает бюджет, из бутового камня сделать основание проще.

Для усиления защиты от влаги и потерь тепла проводится внешняя декоративная отделка выступающей части фундамента плиткой или штукатуркой. Технология исключает прерывание ленты или ростверка, что подразумевает возведения гаража с небольшим уклоном (около 15-25°). Рекомендуемая ширина пандуса – на 30 см больше ворот, длина – 5 м. Используется либо бетон с дополнительным армированием при превышении толщины слоя свыше 50 мм, либо асфальт. При выборе раствора залить пандус советуют в один прием, после затвердевания неровности снимаются шлифовальной машиной, для исключения скольжения шин поверхность покрывается битумными составами или сверху закладываются металлические полоски.

Советы, нюансы технологии

Существуют способы уплотнения грунта и усиления защиты основания гаража из шлакоблока от морозного пучения, в частности, недопущения образования замерзания льда вокруг ленточного монолита. К таким относят:

  • Укладку дренажных труб по периметру фундамента: на расстоянии около 50 см от стен и уровня земли, обмотанных геотекстилем, с обязательным незначительным уклоном.
  • Использование утепляющей несъемной опалубки (способ, рекомендуемый в первую очередь для пристраиваемых гаражей или рассчитанных на постоянное пребывание внутри).
  • Увеличение площади опоры основания. В этом случае необходимо сделать более широкую и глубокую траншею и залить ее дно тощим бетоном. Полученная стяжка снизит нагрузку.
  • Усиление ленточного монолита свайными опорами при строительстве гаража на склоне или неровных участках.
  • Утепление вертикальных стен конструкции пенополистиролом.
  • Обустройство отмостки, засыпка полученного фундамента не выбранным ранее грунтом, а смесью песка и щебня.

Вышеперечисленные способы не входят в стандартную схему действий при возведении фундамента гаража из пеноблоков своими руками и в той или иной степени увеличивают затраты, но они помогают снизить нагрузки и продлить срок службы конструкции. Крайней мерой считается полная замена почвы под основанием, ее используют при строительстве на торфяниках

К кладке стеновых блоков приступают не ранее, чем через месяц, важно рассчитать сроки правильно

Фундамент под гараж из пеноблока

Если вы решили построить гараж из пеноблоков, то, сооружая для него фундамент, стоит учесть технические характеристики блоков. Сам по себе пеноблок – легкий материал. Поэтому сооружать слишком мощный и тяжелый фундамент нет необходимости. В таких обстоятельствах большую роль играет тип грунта на строительной площадке.

Гараж из пеноблоков на ленточном фундаменте

Если уровень залегания подземных вод составляет ниже 2 м, то достаточно соорудить ленточный фундамент с глубиной до 0,5 м. Если же грунт на строительной площадке пучинистый, то делать фундамент необходимо будет монолитный, как вариант из бетонной плиты. Почему такой контраст, если пеноблок сам по себе легкий материал? Дело в том, что этот материал плохо переносит нагрузку на изгиб. Как следствие он трескается и разрушается. И если грунт начнет двигаться, то для предотвращения такого на фундамент устанавливается бетонная плита. В результате стены и фундамент будут одним целым. Стены из пеноблоков никогда не пойдут на излом.

Завершающие этапы работы

После заливки ленту накрывают полиэтиленом, защищая от палящих лучей солнца. Первые три дня каждые 4 часа производят полив водой из шланга. Затем 7 дней поливают трижды в сутки, после чего опалубку снимают и выдерживают ленту в открытом виде до полного затвердения, которое считается завершенным через 28 дней после заливки.

Готовую ленту гидроизолируют битумной мастикой или горячим гудроном, при необходимости устанавливают утеплитель (это рекомендуется делать при наличии подвала). Засыпку пазух траншеи производят после гидроизоляции и монтажа утеплителя.

Затем заливается отмостка, перекрывающая доступ к ленте дождевой воды.

Ленточный фундамент

Ленточный фундамент под гараж

  1. Сначала надо определить размеры фундамента. Они зависят от величины будущего гаража и его тяжести, а также от характеристик грунта. В среднем, глубина траншеи под фундамент должна быть от 70 до 100 см, а его ширина около 40 — 50 см. Ширину можно и увеличить. Протяженность определяется габаритами сооружения.
  2. После того как разметка была сделана, надо начинать земляные работы. Глубина фундамента под гараж, как и другие характеристики, должна замеряться.
  3. Когда траншея готова, нужно насыпать на дно песок и щебень. Состав трамбуется для повышения плотности.
  4. Теперь пришло время для установки опалубки. Существует два способа достать опалубку для фундамента: ее можно купить или сделать собственными руками. Второй вариант менее предпочтителен, если у строителя нет навыков аналогичной работы. В процессе очень сложно выдержать все размеры, а опалубка должна быть выполнена безукоризненно. Каждый ее элемент надо сделать предельно точно по размерам, поэтому лучше приобрести готовый комплект или заказать его изготовление. Установка опалубки производится стандартно. Главное — в процессе работы как следует закрепить ее, чтобы не было перекосов и отклонений.
  5. После установки опалубки надо приступать к заливке фундамента. Перед заливкой следует решить, стоит ли армировать конструкцию. Если да, то тогда необходимо установить арматурные прутья или даже арматурную сетку.

Арматура для ленточного типа

Типы фундамента под кирпичный гараж

Основание под постройку из кирпича, где в дальнейшем будет находиться транспортное средство, выбирают с учётом функциональности конструкции. Всего под гараж из довольно тяжёлого строительного материала подходит три типа фундамента:

  • Ленточный. Самый распространённый. Он позволяет обустроить подвал, пригодный для хранения вещей и даже консервации, а также смотровую яму. Способен выдерживать высокие нагрузки. Конструктивно представляет собой ленту из армированного бетона по периметру постройки. Требуется дополнительная облицовка пола внутри гаража.
  • Плитный. Не пользуется большой популярностью. Лучший вариант на участках с нестабильным грунтом. Плиту укладывают на песчано-щебневую подушку. Позволяет распределить нагрузку на всё основание. Он компенсирует движение грунта. Отсутствует необходимость обустройства пола. Основание уже является полом будущей постройки. Дополнительно усиливается рёбрами жёсткости, если нагрузка слишком большая. В остальных случаях такое мероприятие не проводится, поскольку обходится довольно дорого.
  • Столбчатый. Самый недорогой вариант фундамента под гараж из кирпича. Он лёгок и прост в закладке и лучше всего подходит для пучинистых и влажных грунтов. Котлован под такое основание не роют. Не получил широкого распространения, поскольку отсутствует возможность сооружения смотровой ямы или подвала. Столбы для него изготавливают из железобетона и устанавливают с шагом 1,5-2 метра.

Хитрости при устройстве монолитной плиты под гараж

В некоторых случаях требуется усиленное основание под гараж (тяжелая спецтехника, двухуровневое здание, стены большой толщины из массивных материалов), монолитная железобетонная плита может выполняться с усилением, для чего предусматривается установка специальных ребер жесткости.

Ребра жесткости могут предусматриваться по периметру плиты и внутри конструкции. При устройстве усиленного пояса по периметру гаража, необходимо приготовить дополнительную траншею шириной до 0,45 м и глубиной 0,5 м, основание которой армируется и усиливается стяжками из щебня и песка. Арматурная сетка пояса усиления должна выводиться внутрь основной конструкции монолитной плиты, и увязываться в один общий каркас.

Кроме периметра ребра жесткости могут заливаться и дополнительно, внутри пространства коробки.

Для утепления пола гаража можно проложить теплоизоляционный слой из пленки (2 слоя).

Плиту стоит изготовить несколько шире предполагаемого здания гаража.

Верхнюю поверхность бетона необходимо затереть до гладкости, применяя при этом специальную уплотняющую смесь – это поможет после полного высыхания бетонной смеси, избежать неровностей и пылеобразования.

Верхнюю поверхность готового фундамента можно окрасить краской или обработать специальными защитными пропитками.
