Основные стыковочные узлы
Главное условие прочности любой крыши — грамотная стыковка всех ее частей
Поэтому, составляя эскизный чертеж, нужно уделить внимание узлам (соединение мауэрлата со стеной, стропил с коньком и балками перекрытия)
Устройство простой крыши начинают с укладки горизонтального деревянного бруса – мауэрлата, на который будут опираться стропила. Его крепят к кладке через стальные анкера с резьбой (в кирпичных стенах) или к шпилькам, забетонированным в армопоясе (газосиликатная кладка, керамзитобетон, пеноблок).
Балки перекрытия фиксируют к стене с помощью анкерных шпилек, а мауэрлат крепят к ним гвоздями или длинными саморезами.
Способы крепления мауэрлата к стене: а — анкером; б — гвоздем; в — шпилькой, забетонированной в армопоясе
Варианты фиксации стропил к мауэрлату: а – металлическими уголками, упорным бруском (бобышкой) или зарубкой; б — гвоздями; в – стальной скобой
Крепление стропил к мауэрлату скобой и зарубкой
Отметим также, что крышу небольшого дома, сарая или гаража можно ставить без мауэрлата, фиксируя нижние концы стропил непосредственно к балкам перекрытия.
Следующий важный узел – крепление верхних концов стропил между собой и соединение их с коньковым брусом.
Есть несколько способов создания данного узла. Стропильные брусья можно соединить болтом и затянуть гайкой (узел 1). Можно использовать накладку из куска плиты OSB (узел №2) или зафиксировать их с помощью металлической зубчатой пластины (узел №3). Для более плотного контакта стропил с коньковым брусом на них делают зарубки.
Следует отметить, что коньковый брус, увеличивающий жесткость конструкции, чаще всего применяется на больших крышах. Он также ставится в зданиях с фронтонами из кирпича, блоков или бревен, которые служат для него опорными стенками. Строя небольшую баню, гараж или дачный дом, можно обойтись без этого элемента. Небольшой крыше достаточную жесткость обеспечит обрешетка или настил из плиты OSB.
Вариант простой двускатной крыши без конькового бруса
Собираясь сделать простую крышу своими руками, следует ознакомиться с рекомендуемыми сечениями стропильных ног (таблица №1).
Таблица №1 Расчетные сечения стропил в зависимости от выбранного шага
Размеры поперечных сечений других элементов простой крыши можно взять из таблицы №2
Таблица №2 Рекомендуемые размеры других элементов крыши
Как сделать крышу на гараже три наиболее распространенных варианта
Как и дома, гаражи бывают разными. Одни из них представляют собой небольшое строение, а другие являются полноценным гаражным комплексом, включающим в себя и стоянку для нескольких автомобилей, и мастерскую для их ремонта и обслуживания. Для каждого из этих типов гаражей предусмотрен свой оптимальный вариант крыши. С их изучения мы и начнем разбор вопроса, как построить крышу гаража своими руками?
- Односкатная крышапод гараж. Это самый простой вариант в изготовлении и ко всему тому же самый дешевый – в большинстве случаев односкатная крыша устанавливается на гаражах небольшого размера. В большом количестве их можно наблюдать в гаражных кооперативах. Изготавливаться такие крыши могут двумя способами – с использованием бетонных плит перекрытий и посредством стандартной каркасной технологии из древесины и листового кровельного материала.
Как построить крышу гаража своими руками фото
- Двускатная крыша для гаража. Самое первое преимущество, которое предоставляет двускатная крыша – это возможность накрывать постройки весьма большого размера. Отсюда и ее оптимальная область применения – частные гаражи в жилых комплексах, сооруженных на сравнительно больших территориях. Зачастую такие крыши устанавливают на небольших гаражных строениях, предназначенных для временной парковки автомобиля (например, на турбазах и в других подобных общественных заведениях).
- Четырехскатная гаражная крыша. В гаражном строительстве используется крайне редко и в большинстве случаев устанавливается только тогда, когда есть необходимость гармонично вписать гараж в комплекс других строений, так сказать, соблюсти единую стилистическую направленность застраиваемой территории.
По большому счету, наиболее распространенным вариантом из всех вышеописанных является односкатная крыша под гараж. Причем в двух вариантах своего исполнения – в смысле того, что одинаковой популярностью пользуются и каркасные крыши, и бетонные. С их конструкцией и изготовлением мы и ознакомимся более подробно дальше.
Каркасная крыша для гаража своими руками: устройство и изготовление
Вы даже удивитесь, насколько просто (в отличие от жилых домов) изготавливается односкатная крыша для гаража каркасного типа – технология упрощена до возможного предела и выглядит она следующим образом.
- Для начала укладываются балки – кладутся они в длину, вдоль самой длинной стены гаража с шагом порядка одного метра. Чтобы балки надежно лежали на гараже и не сдвигались в стороны в процессе монтажа, для них в верхней части стены обустраиваются посадочные выемки – в них балки крепятся к стенам строения посредством длинных шпилек с цангами и гаек. В качестве балок может быть использована доска толщиной не менее 40мм и шириной в пределах от 150 до 250мм.
Устройство крыши гаража фото
- Вторым этапом устройства крыши гаража является установка гидробарьера. Это специальная пленка, которая натягивается на балки и крепится к ним с помощью рейки или бруска толщиной 20мм. Сначала пленка прибивается к балкам степлером – здесь следует позаботиться о ее натяжении. А потом прибивается бруском – он выполняет двоякую функцию. Кроме крепежного изделия брусок также создает вентиляционный зазор между гидроизоляционной пленкой и кровельным материалом.
- Дальше идет обрешетка – доска толщиной около 20мм (ширина любая), набитая поперек несущих балок крыши. Шаг ее установки в полной мере зависит от типа кровельного покрытия. Например, для металлочерепицы обрешетка набивается с шагом 350мм, а для битумной черепицы используется сплошная обрешетка (как правило, ОСБ).
- И последний этап – это установка кровельного покрытия. Здесь без комментариев, так как технология кровли крыши гаража в полной мере зависит от выбранного вами материала.
Чем крыть крышу гаража фото
Самое примечательное в такой конструкции крыши заключается в том, что она достаточно просто может быть утеплена с внутренней стороны гаража. Все, что для этого нужно будет сделать, так это заложить между балками крыши утеплитель типа минеральной ваты или пенопласта и подшить его снизу каким-либо листовым материалом – например ОСБ. Недостатком такой крыши является слабая надежность. Она легко может быть взломана, и именно по этой причине использовать такую конструкцию лучше в частном секторе, когда гараж практически все время находится под присмотром.
Как сделать крышу на гараже: общая информация
Односкатная крыша для гаража приобрела популярность среди автовладельцев за счёт простоты и экономичности. Создание односкатной кровли потребует скромных навыков и недорогих материалов. Но при этом конструкция выйдет прочной, надежно прослужит вам длительное время.
Также большим достоинством является короткий срок монтажа. Все это делает односкатку оптимальным решением для гаража.
Как сделать крышу гаража своими руками? Самым главным в устройстве односкатной крыши гаража своими руками будет стропильная система. Она принимает и распределяет большую часть веса, передает его на мауэрлат.
Не менее важны обрешетки. Обрешетки будут служить опорой для креплений кровельного покрытия. Завершающий элемент – внешний слой, само кровельное покрытие. Помимо этого, нельзя забывать о гидроизоляции и теплоизоляции.
Односкатная крыша гаража — фото:
Для гаража с плоской крышей производители предлагают широкий ассортимент материалов для кровли:
- Шифер – обладает хорошим внешним видом, его относительно легко смонтировать. Срок службы составляет 35-40 лет;
- Черепица – лучше всего подойдет для создания кровли на средних/больших гаражах;
- Профнастил – низкая цена, достаточно надежный вариант;
- Мягкие материалы – рулонные стройматериалы отличаются низкой стоимостью. Срок службы современных материалов составляет 30-40 лет. У рубероида значительно меньше – 10-15 лет.
Угол наклона плоской крыши для гаража зависит от нескольких факторов. Первый – тип материала. У рубероида самый низкий угол наклона – 5-10 градусов. У шифера и черепицы больше – 20 и 30 градусов соответственно.
Второй фактор – климат. Чтобы определить необходимый угол наклона, нужно знать среднюю силу ветра, количество осадков. Например, если гараж будет подвергаться воздействию сильного ветра, крышу следует делать с меньшим углом, более пологой.
Обратите внимание, что угол и прочность конструкции находятся в обратной зависимости. Компенсировать утрату прочности будет нужно специальными подпорками и другими конструкционными решениями.. Как делать крышу гаража? Нужно начать с расчёта
В практическом плане угол наклона будет показывать разницу в высоте стен. То есть насколько одна стена постройки выше другой. Для обычного, одноместного гаража подойдет разница в 40-60 сантиметров. Крыша выйдет прочной и надежной. Чтобы произвести расчёты, используют тригонометрические уравнения
Как делать крышу гаража? Нужно начать с расчёта. В практическом плане угол наклона будет показывать разницу в высоте стен. То есть насколько одна стена постройки выше другой. Для обычного, одноместного гаража подойдет разница в 40-60 сантиметров. Крыша выйдет прочной и надежной. Чтобы произвести расчёты, используют тригонометрические уравнения.
Разница высот:
РВ = ДС х tgA, где
РВ – Разница высот;
ДС – отвечает за длину стены гаража;
tg A – тангенс угла A, угол A является углом наклона кровли, который вы себе наметили.
Стропильная нога:
СН = РВ х sin A, где
СН – размер стропильной ноги;
sin A – синус угла наклона кровли;
РВ – разница высот, её получают из прошлой формулы.
Для расчётов можно использовать специальные программы и калькуляторы, необязательно делать всё вручную.
Сделанный своими руками каркасный гараж с односкатной крышей — фото:
Плюсы и минусы
Популярность односкатной кровли обусловлена рядом преимуществ:
- Простота проектирования и последующего строительства;
- Минимальный расход материалов;
- Скорость возведения;
- При правильном ориентировании уклона обеспечивается высокая прочность и устойчивость к неблагоприятным погодным условиям;
- Позволяет максимально эффективно использовать подкровельное пространство;
- Дождевые стоки и снег отводятся в одном определенном направлении;
- Применимость всех известных видов кровельных материалов;
- Отсутствие углов, представляющих потенциально ненадёжные места.
Конечно же, не бывает ничего идеального. Есть недостатки и у односкатной крыши, которые необходимо учесть при строительстве:
- Нельзя обустроить мансарду, чердачное или подкровельное пространство;
- Невозможно установить дополнительную хорошую теплоизоляцию, если она не рассчитывалась при строительстве;
- При ветре со стороны высокой части односкатная крыша не отличается устойчивостью.
Процесс отделки крыши гаража профнастилом
Довольно часто в качестве кровельного покрытия при строительстве гаража используется профнастил. Этот прочный и долговечный материал будет служить верой и правдой, если уложить его правильно.
Подготовка
Шаг 1. Кровля проходит подготовку – при необходимости укладывается гидроизоляционный слой. Далее начинается монтаж опор под материал – на основание укладываются бруски 50х50 мм, а поперек них – доски 40х15 мм.
Укладка деревянных брусков
Шаг 2. Бруски выравниваются строго по уровню, также выравниваются и доски-поперечины.
Выравнивание брусков с помощью строительного уровня
Шаг 3. Продольные бруски крепятся к основанию кровли при помощи рамных болтов.
Крепление рамным болтом
Шаг 4. Поперечные доски фиксируются саморезами к брускам – по краям по две штуки, а посередине досок – по одной.
Поперечные доски крепятся саморезами
Шаг 5. По периметру своеобразной обрешетки прибиваются доски-планки. Их верхняя часть должна быть вровень с досками-поперечинами. Можно приступать к укладке профнастила.
По периметру прибиты планки
Монтаж профнастила
Шаг 1. Листы профнастила поднимаются на крышу, укладываются на обрешетку и выравниваются. Отдельные листы укладываются внахлест на 2 волны. Для монтажа кровли лучше использовать листы такого размера, чтобы разом закрыть скат кровли от края до края.
Листы профнастила уложены на обрешетку
Шаг 2. В месте выхода трубы гаража требуется подрезать материал так, чтобы сформировалось отверстие для дымохода. Проще всего в целом листе вырезать отверстие, а потом надеть лист на трубу.
Размечается будущее отверстие для дымохода
В профлисте вырезается отверстие
Лист с отверстием надет на трубу
Шаг 3. Прикручиваться листы профнастила будут саморезами. Для удобства можно нанести разметку вдоль ровно натянутой от одного края крыши до другого бечевки. Разметка наносится маркером. Разметка должна находиться прямо вдоль досок-поперечин.
Для разметки используется натянутая бечевка
Шаг 4. Вкручиваются специальные кровельные саморезы с резиновой шайбой-прокладкой. По периметру листов их шаг составляет 40-50 см, а по остальному листу по разметке они вкручиваются через одну гофру.
Вкручиваются саморезы
Шаг 5. Боковая часть кровли может быть отделана рубероидом, укрепленным на битумную мастику, или же закрыта металлическими щитами нужной высоты.
Боковая часть закрывается металлическими щитами
Шаг 6. Щиты фиксируются при помощи кровельных саморезов, а стыки между ними и кровлей замазываются битумной мастикой.
Заделка стыка битумной мастикой
Шаг 7. На первый битумный слой клеятся тканевые полоски, которые потом снова промазываются битумом.
Приклеенная полоска промазывается мастикой
Еще одно фото процесса
Шаг 8. Стык между трубой и профнастилом заделывается гидроизолирующим материалом или герметиком.
Заделка стыка между трубой и профнастилом
Видео – Крыша из профнастила на гараже
Какой же материал использовать для кровли гаража? Здесь решать придется самому владельцу в соответствии со своими пожеланиями и бюджетом
Также важно учитывать особенности каждого покрытия. Но из приведенных выше двух основных материалов лучше использовать профнастил – он будет более надежным и долговечным для кровли, чем рубероид
Необходимые инструменты
Во избежание простоев из-за нелепых недочётов следует сразу же приготовить необходимые инструменты:
- Обязательно приготовьте шуруповёрт. Если кровля металлическая, то лучше, чтоб он был проводной. Кровельные саморезы хорошо сажают аккумуляторы, а дрель может создать проблемы, так как наверняка будет срывать головки с кровельников
- Для разметки подойдёт карандаш или маркер, а лучше и то, и другое, и ещё мелок на всякий случай. Все они по-разному ведут себя на разных материалах.
- Для выведения горизонтальных размеров, потребуется строительный уровень. Не стоит слепо верить лазерным уровням, ведь самый точный гидроуровень (две колбочки, соединённые мягкой трубкой) – он не оставляет погрешности даже на самом большом расстоянии.
- При использовании паро- или гидроизоляции приготовьте строительный степлер.
- Молоток и, возможно, кувалда – для регулировки непокорных соединений.
- Пила – на усмотрение, лучше цепная, но если есть настроение накачать мускулатуру, можно ограничиться ручной ножовкой.
- Рулетка и угольник – для осуществления разметки и измерений.
- Отвес.
Строительство двухскатной крыши
Строительство двухскатной крыши немного сложнее, чем односкатной, но правильные расчеты и последовательность выполнения работ помогут возвести хорошую и качественную кровлю.
Перед тем, как сделать двухскатную крышу, необходимо ознакомиться с последовательностью работ по ее монтажу:
- Выполняется монтаж мауэрлата, для которого выбираются брусья с сечением не менее 15 на 15 мм. Для прочности конструкции выбирается арматура, оснащенная с одной стороны резьбой, вторая же ее сторона бетонируется прямо в стену;
- При повышенном уровне влажности, между стеной и мауэрлатом устанавливается гидроизоляционный слой из рубероида;
- Стропила крепятся под требуемым углом и фиксируются шурупами;
- Между собой скрепление стропил выполняют растяжками;
- После установки пароизоляционного слоя выполняется монтаж двух коньков.
Важно! В регионах с большим уровнем снега в зимнее время необходимо выбирать максимальный угол наклона, так как это предотвратит задержку снега на кровле.
На фото гараж с двухскатной крышей и большим углом наклона, который построен своими руками.
Особенности стропильной системы двускатной крыши
- Висячая. Для такого каркаса характерно наличие всего двух точек опоры. Верхней опорой служит коньковый прогон, а нижняя часть крепится к мауэрлату. Чаще всего такая конструкция стропил используется для гаражей небольшой площади, на одно машиноместо, или, когда внутри нет несущих стен, которые могут быть использованы в качестве опоры. Такие стропила не работают на распирание – они работают на прогиб. Стабилизацию каркаса выполняют такие элементы системы, как подкосы, бабки, ригель и затяжки. Такую систему используют для перекрытия гаража, ширина которого не превышает 14 метров.
- Наслонная. Такая стропильная конструкция имеет дополнительную опору. Обычно эту роль выполняет дополнительная стойка, установленная на внутреннюю сторону несущей стены и перераспределяющая нагрузку, направляя ее основную часть на фундамент постройки. В результате такой каркас работает не только на распирание, а и на прогиб. Уравновешивание стропильной системы происходит за счет применения таких элементов, как стойки, коньковый прогон, ригель, лежень, подкосы и затяжки. За счет использования одной внутренней точки опоры такую стропильную систему можно использовать для перекрытия гаража, ширина которого достигает 28 метров.
Внимание! При расчете стропильного каркаса обязательно необходимо учитывать вес его элементов, так как он также оказывает нагрузку на фундамент постройки.
Особенности монтажа и устройства стропильной системы двускатной крыши показаны в видео:
https://youtube.com/watch?v=bLRDhuI7RQY
Особенности монтажа
Чтобы правильно выполнить монтаж двускатной крыши гаража, необходимо предварительно начертить для себя небольшой чертеж, в котором указать все размеры и основные параметры. Последовательность работ такова:
- Мауэрлат фиксируется анкерными болтами, а поверх него устанавливается слой гидроизоляции;
- Производят установку стропильной системы;
- Сверху укладывается еще один слой гидроизоляции, а вдоль стропил его фиксируют специальными рейками контр- обрешетки;
- Перпендикулярно к укладке стропил устанавливаются рейки или фанера обрешетки. Если кровельный материал будет мягкого типа, то обрешетка выполняется сплошным слоем, если листового – то слой обрешетки выполняется с шагом 50 см;
- Следующий слой – кровельный материал, который укладывается внахлест, для обеспечения герметичности и изоляции швов.

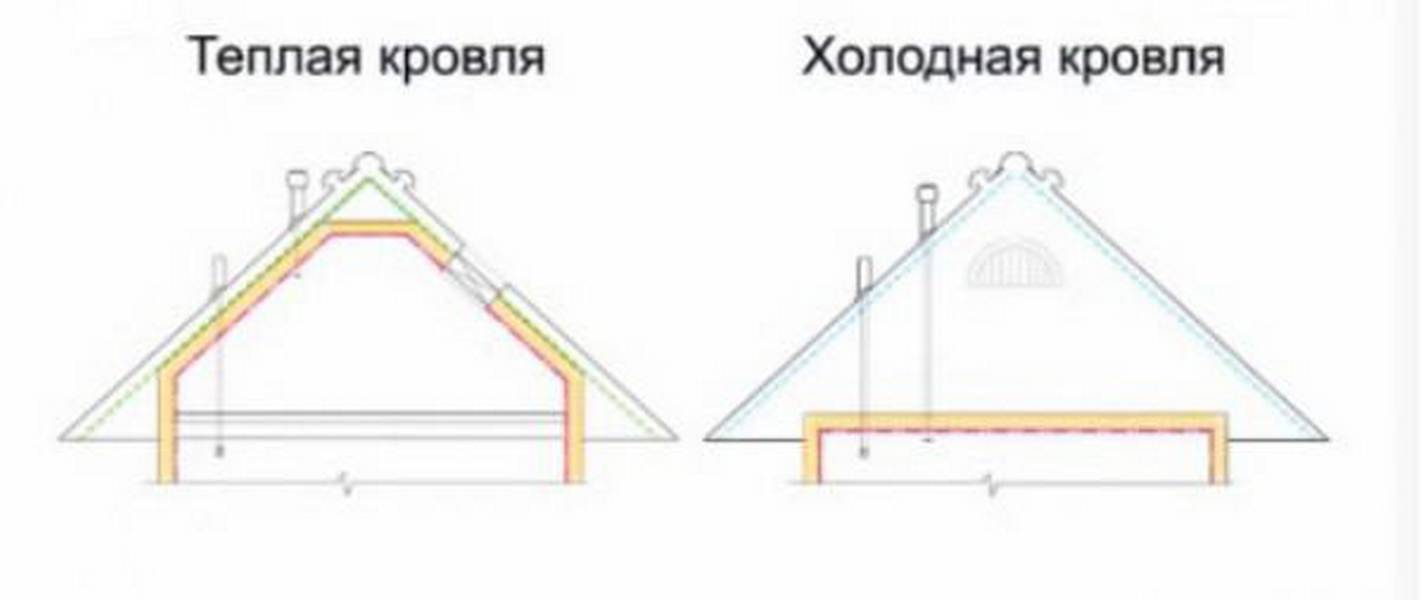

После монтажа кровельного материала устанавливается водосток, утепляются и зашиваются фронтоны. Если помещение будет отапливаться, то производится термоизоляция фронтонов и скатов крыши. Чаще всего для этого используют такие материалы, как пенополистирол или базальтовую вату.
Собираясь строить гараж, необходимо очень внимательно отнестись не только к расчету материалов, а и к правильности расчетных работ при проектировании. Это поможет избежать неясностей и ошибок в работе. А при строительстве каждого из элементов строго придерживаться проектной документации, выполняя все четко по плану.
Обустроив крышу для гаража своими руками, можно не только значительно сэкономить семейный бюджет, а и построить надежную защитуную конструкцию, за качество которой можно не переживать. При этом соблюдение технологии и правил монтажа помогут сделать кровлю долговечной и прочной. А правильный выбор дизайна и цветовой гаммы, поможет создать постройку, гармонично дополняющую дом или коттедж, как по стилю, так и по типу используемых материалов, и делающую участок красивым и элегантным.
