Расчет количества лампочек
После того, как было спланировано размещение самых светильников, нужно определить необходимое количество лампочек. Оно определяется по формуле: Р = S*p1/р2.
S – это площадь гаража, р1 – мощность освещения на квадратный метр, р2 – общая мощность одной лампочки.
Примечательным фактом является то, что каждый вид лампы обладает своим уровнем мощности освещения на один квадратный метр. Мощность стандартной лампочки накаливания составляет 15-20 ватт на «квадрат». Все другие типы лампочек обладают большей мощностью.
Полезный совет: если планируется использовать светодиодные или люминесцентные лампочки, то лучше воспользоваться специализированными программами. В интернете таких программ много
Также следует обращать внимание на различных производителей. Дело в том, что от качества лампочки зависит ее мощность
Лампочки от разных производителей имеют разное качество.
Приведем расчет необходимого количества лампочек накаливания для гаража, который имеет площадь 20 «квадратов». Если на один квадратный метр требуется мощность 15 ватт, то на весь гараж нужно 20х15 = 300 ватт.
В том случае, если высота гаража является большей 2,5 метра, то конечную цифру нужно умножить на 1,5. В результате мощность освещения составит 450 ватт. Если высота помещения меньше 2,5 метров, то общая мощность лампочек должна составлять 300 ватт.
В этом случае можно использовать пять лампочек по 60 ватт. Расчет количества лампочек других типов является аналогичным. Главным при этом является знание того, какую мощность освещения на квадратный метр имеет конкретная лампочка.
Вариант схемы с применением светодиодной ленты
После рассмотрения плюсов и минусов светодиодных ламп, становится понятным, что это оптимальный вариант для создания освещения в гараже. Ведь позитивные качества данных изделий во многом превосходят недочеты, которые им характерны. Поэтому опишем оптимальную будущих источников света внутри автодома.

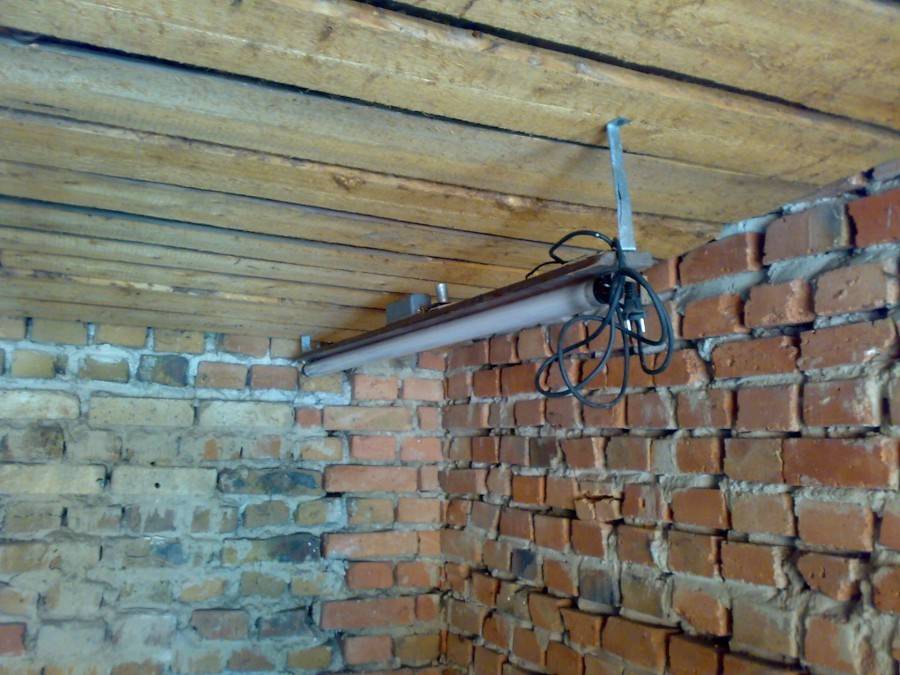

Для организации рационального освещения с применением светодиодной ленты потребуется изготовить своими руками светильники. Воспользуйтесь корпусом от лампы дневного света советского образца. На его металлическое основание, которые выступит радиатором, нужно наклеить светодиоды.
Разновидности светодиодных ламп.
Защитный кожух конструкции при этом будет выполнять функцию рассеивателя
Это довольно быстрый, дешевый способ создать своими руками осветительный прибор, но важно понимать, что особой красоты он иметь не будет
Если непременно хочется иметь внутри автодома привлекательные источники света с эргономичными свойствами, подберите изделия заводского типа с влагозащищенной лентой на основании из алюминия. Светоотдачи от такой конструкции вполне достаточно для гаража.
Для светодиодной ленты на 12В потребуется подобрать соответствующий ей по мощности блок питания. Подойдет блок питания компьютера, б/у для самодельного варианта. Главное, чтобы места для его монтажа было достаточно.
БП от компьютера суммарной мощностью 250 Вт обеспечит нагрузку 10А по линии +12В, что вполне достаточно для функционирования 6 м светодиодной ленты типа SMD5050-60 шт, 20 м SMD3528-60 шт., если взять во внимание коэффициент запаса. Где раздобыть блок питания промышленного образца? Его можно найти на полках компьютерных магазинов по невысокой стоимости

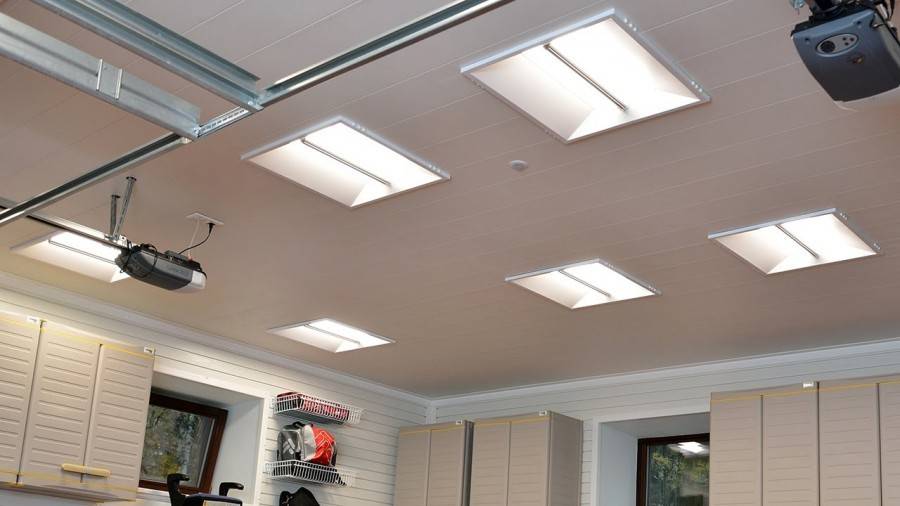

Важно! Потолочные светильники должны располагаться по потолочной поверхности равномерно. Так как световой поток от светодиода имеет одно направление, потребуется применить несколько изделий
Возможные варианты
Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.
Лента

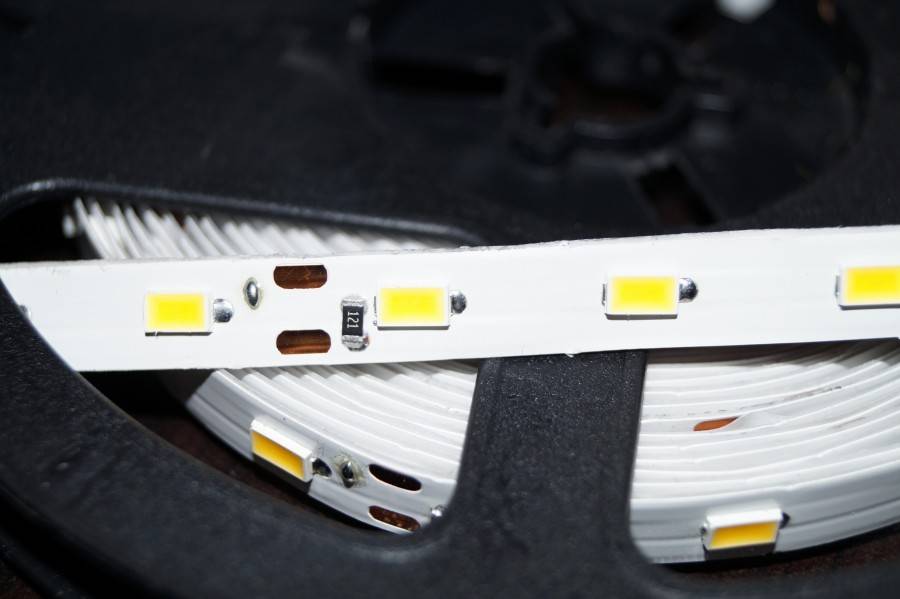

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.
На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.
Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.
Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

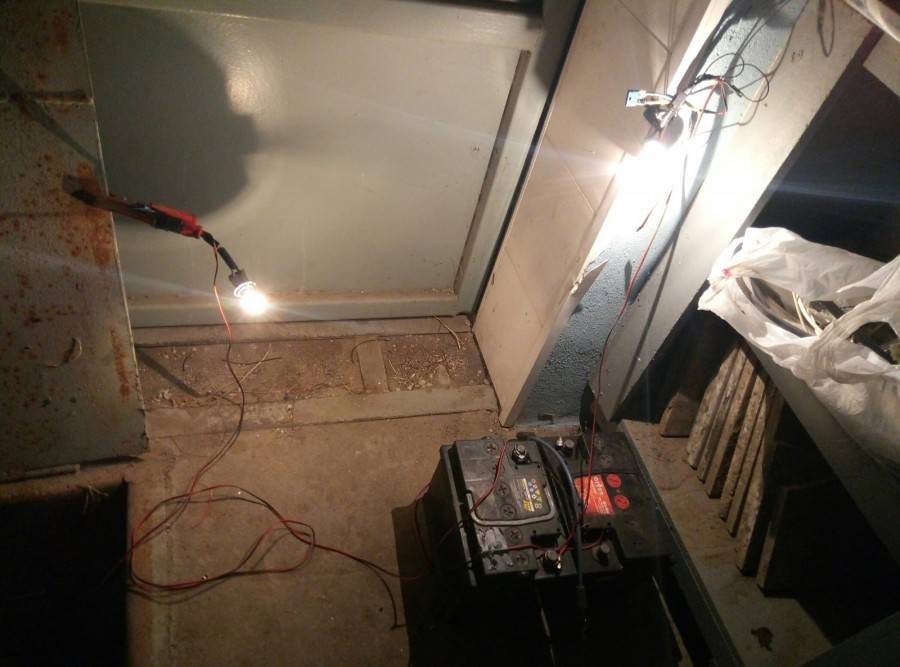

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.
Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.
Несколько конкретных образцов светодиодных лент:
- SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
- SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

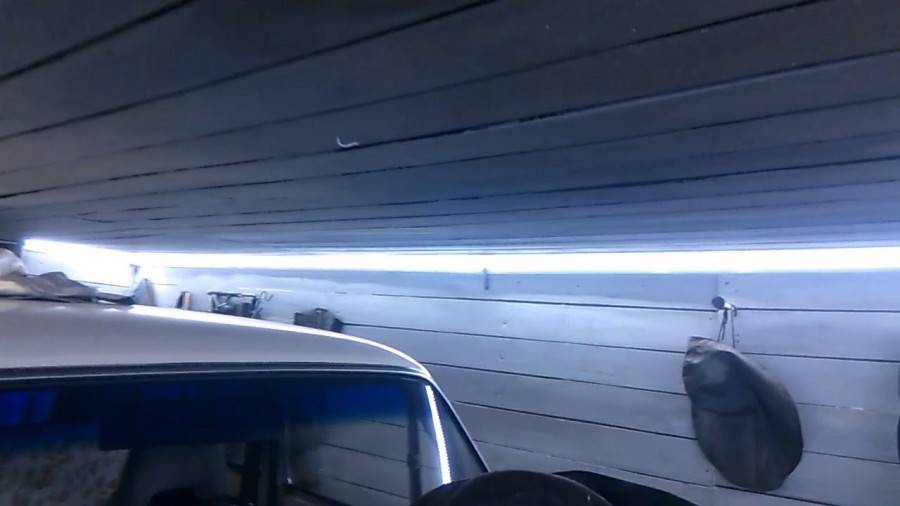

Освещение гаража светодиодной лентой — фото:
Светильники
Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.
Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.
По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.
Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).
Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.
Некоторые варианты:
- Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
- Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.
Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.
Лучшие электроприборы
Производители предлагают потребителям большой выбор светильников, у востребованных товаров имеются достоинства с недостатками.
Подходящие лампы для освещения:

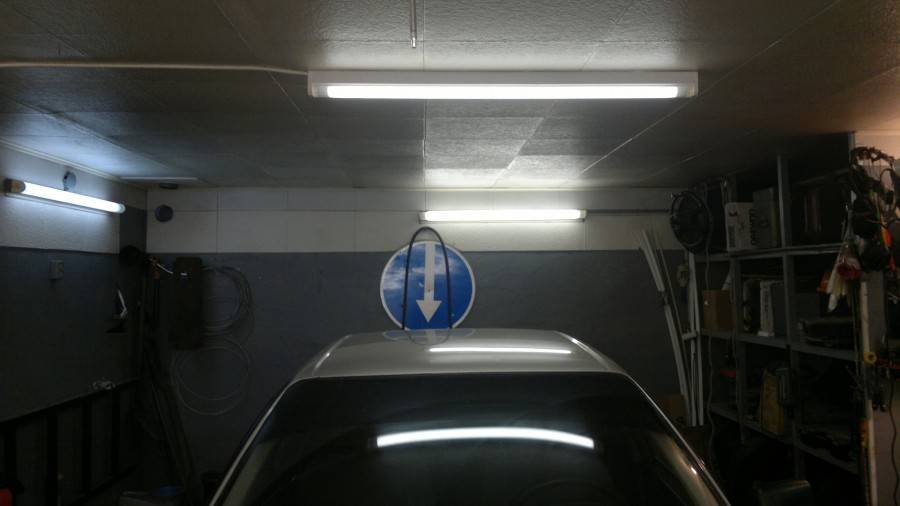

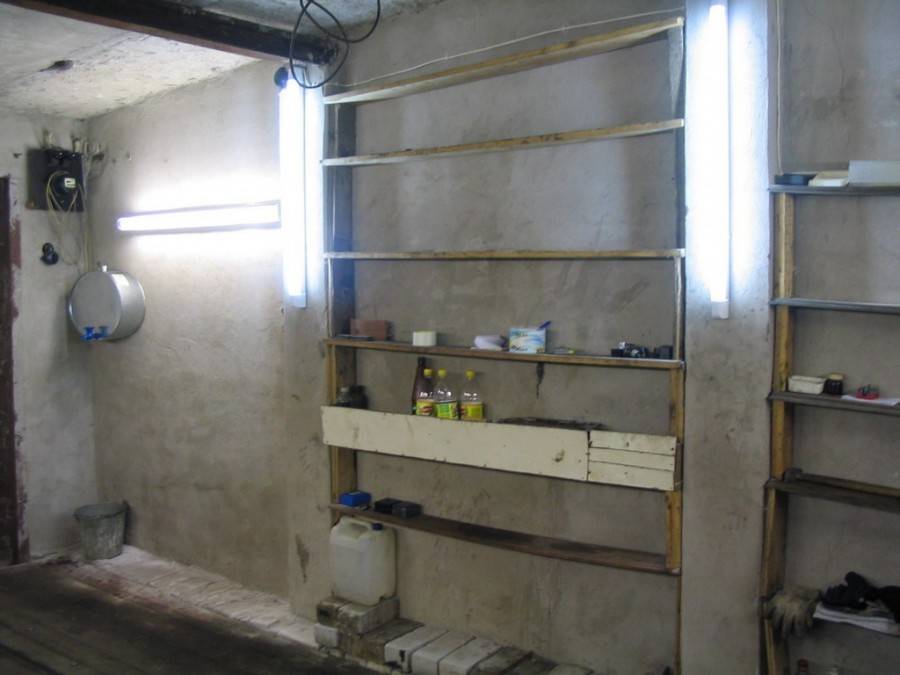

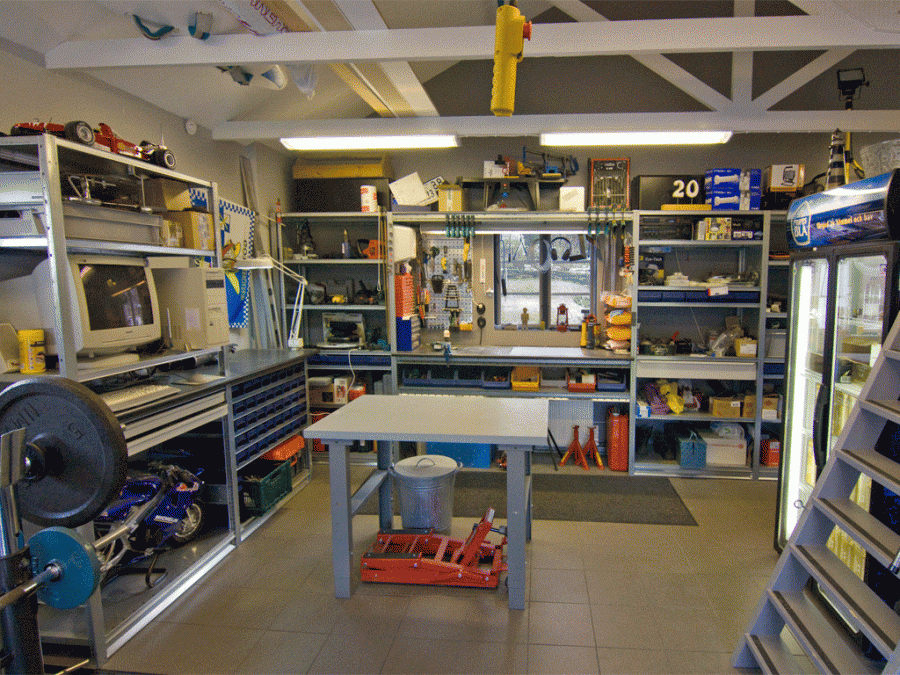

Люминесцентные лампы. Они световой поток распространяют равномерно, светильники экономичны и отличаются долговечностью. Их плюсы очевидны, однако прежде чем их покупать следует узнать и о минусах.
Если в гараже температура опускается ниже 5 градусов выше нуля, часто люминесцентные лампы не загораются, когда в электросети происходят перепады напряжения, свет ламп тускнеет. Эти светильники нужно использовать в отапливаемом помещении, где установлен стабилизатор напряжения.
Галогенные лампы. Эти светильники отличаются высокой энергоэффективностью до 22 лм/Вт, их применяют для освещения отдельных зон. Галогенные лампы работают исправно, если напряжение в сети 12 Вт, поэтому для них придется приобретать специальный блок питания.
Среди недостатков нужно отметить неустойчивость к механическим воздействиям, скачкам напряжения и загрязнениям. Если вы планируете устанавливать именно галогенные светильники, то позаботьтесь о том, чтобы защитить их от агрессивных факторов во время эксплуатации.
Светодиодные лампы и ленты. Светодиоды для гаража автомобилисты применяют редко, они помогают организовать локальное освещение. Среди плюсов следует выделить экономное потребление энергии, хороший индекс цветопередачи, нет пульсаций светового потока, продолжительная эксплуатация, безопасность.
Главный минус – это дороговизна светодиодных лент с лампами, хотя изделия полностью окупаются быстро.
Энергосберегающие лампы. Светильники, позволяющие экономить электроэнергию, — самый выгодный вариант с экономической точки зрения.
Энергосберегающие лампы служат долго, работают одинаково хорошо в различных температурных режимах, имеют отличную светоотдачу и отличаются низким энергопотреблением. Освещение ямы в гараже можно сделать со световым потоком в различных вариациях.
Лампы накаливания. Сегодня популярными продолжают оставаться лампы накаливания, они доступны, легко монтируются и неприхотливы в эксплуатации. Но а теперь о минусах, к ним относятся недостаточно продолжительный срок службы, неравномерное распределение светового потока, высокое потребление энергии.
От лампы накаливания свет двух спектров: желтый с красным, оба они далеки от белого, поэтому цветовое восприятие ухудшается. Низкий КПД подобных ламп объяснить можно легко – большая часть потребляемой энергии трансформируется в тепло.
Светодиодное освещение
При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.
Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.
Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.
Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.

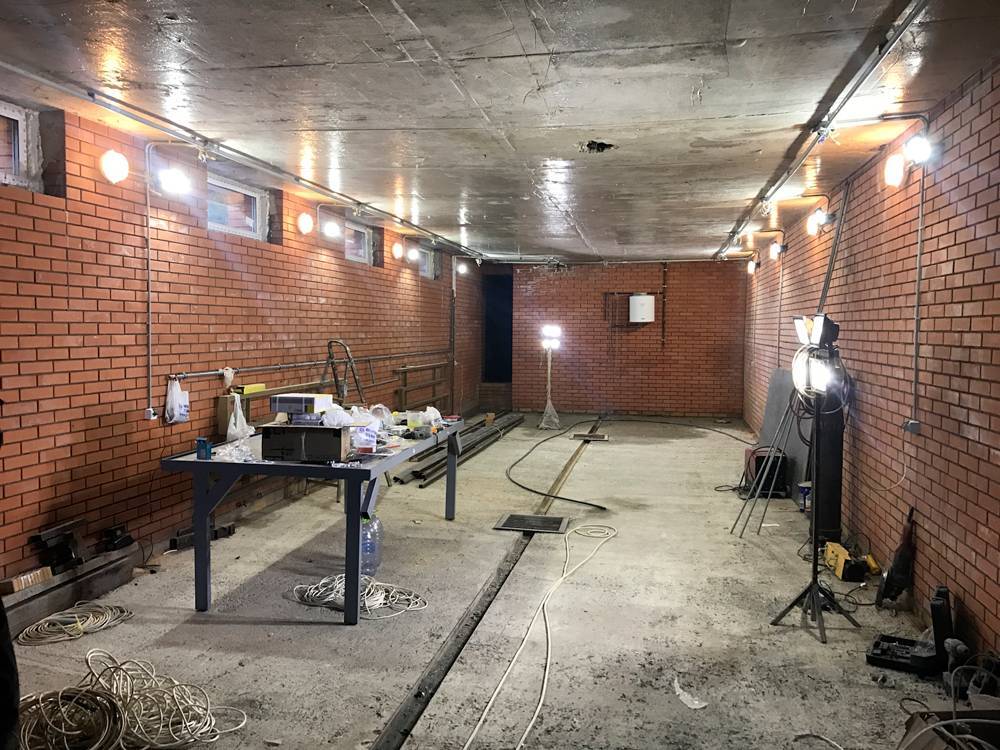

Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.
Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.
Оптимально использовать один из двух вариантов:
- Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
- Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.
За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.
Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.

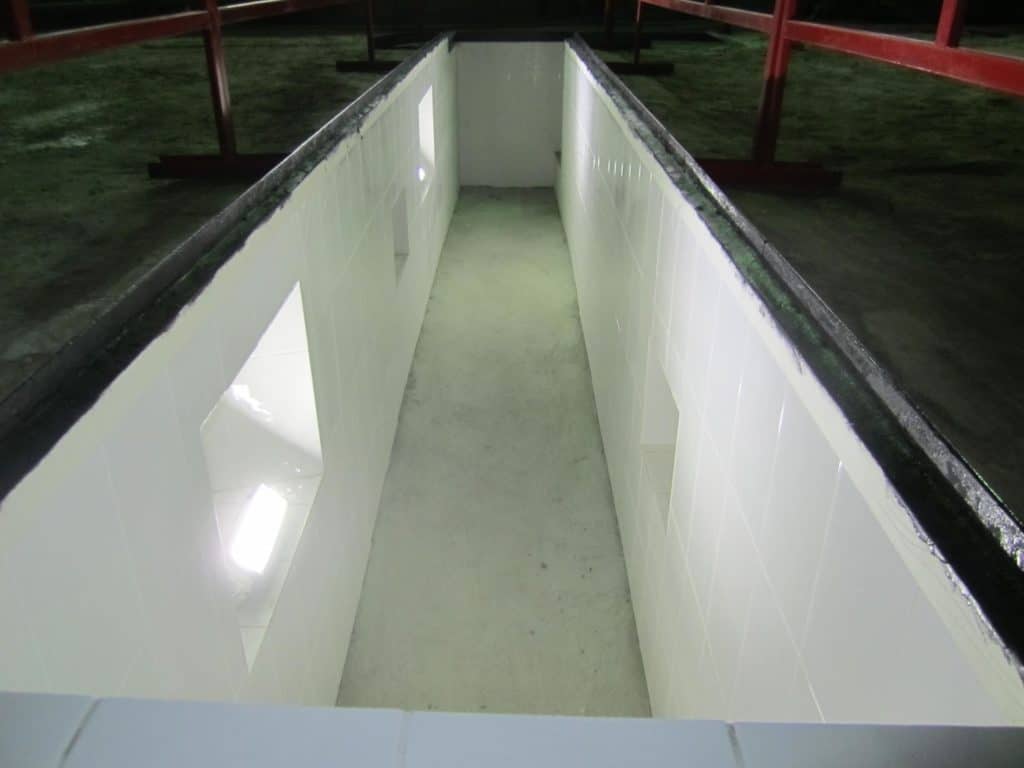

Свет в смотровой яме
Освещение смотровой ямы
Этот нюанс освещения гаража, наверное, самый ответственный. Расположить светильники в смотровой яме необходимо таким образом, чтобы они освещали не только саму яму, но и днище припаркованной над ней машины и все четыре колеса, которые чаще всего и проходится осматривать.
В то же время лампы не должны не только мешать, но и находиться, что называется, в тепле и сухости, а ведь именно в яме скапливается влага, пыль и даже падающие сюда по недосмотру или неуклюжести хозяина, инструменты, болты, гайки и другие вещи, которые просто-напросто могут повредить светильники.
Опытные автолюбители, имеющие свои гаражи не один десяток лет и особенно те, кто всё внутри делал своими руками, скажут, что лампы в смотровой яме лучше устанавливать в специально сделанных стенных нишах.
Лампы накаливания или люминесцентные для этой цели не подходят. Слишком велика опасность поражения электрическим током. А вот галогенки или светодиодные ленты, работающие от источника энергии малой мощности – самое то. Но и они должны быть защищены от падения сверху чего-то тяжёлого и железного.
Нормы освещенности
Пребывание человека в гараже должно быть безопасным, а манипуляции с инструментом и запчастями максимально точными. Для этого разработаны специальные нормы освещенности, которые регламентируют интенсивность светового потока в зависимости от разряда зрительной работы.
Для производственных помещений насчитывается 8 разрядов и еще по 4 подразряда в каждом. Чем мельче размеры объектов для различения, слабее контраст и темнее фон, тем выше разряд (подразряд) зрительной работы.
Разряды и характеристики зрительной работы
Интенсивность освещения должна соответствовать разряду зрительной работы. В следующей таблице указаны нормативы освещенности в зависимости от нагрузки на глаза.
В Международной системе единиц СИ световой поток измеряется в люменах (лм), а освещенность люксах (лк). Чтобы узнать фактическую освещенность от конкретной лампы, нужно световой поток разделить на площадь освещаемого участка.
Ниже приведена таблица с указанием норм для предприятия по обслуживанию авто, где проводятся профессиональные работы.
Мы видим, что требования по освещению различны в зависимости от сложности и точности работ:
- ремонт моторов, аккумуляторов, агрегатов, электротехнических узлов, а также сварочные, малярные кузнечные работы — 500-750 лк;
- ремонт и монтаж шин, смотровая яма — 400 лк;
- мойка и уборка автомобиля — 200 лк;
- хранение, стоянка — 50-75 лк.
И хотя частный гараж не является полноценным производственным предприятием, но этими данными вполне возможно воспользоваться для лучшей организации своего рабочего места.
Принципы правильного освещения
Освещение смотровой ямы требует соблюдения некоторых условий. Эти требования прописаны в нормативной документации (СНиП). Здесь имеются требования не только для частных гаражей, но и для автомастерских.
Требования по СНиП
Если вы решили сделать своими руками освещение для смотровой ямы, обязательно учитывайте нормы по СНиП. Освещение, сделанное своими руками или профессионалами, должно отвечать следующим требованиям:
- быть безопасным;
- потреблять как можно меньше электроэнергии;
- давать достаточное освещение для выполнения основных задач (осмотр, проверка на работоспособность, мелкий ремонт и т.д.);
- давать качественное нижнее и боковое освещение;
- создавать равномерное и рассеянное освещение. Свет должен освещать равномерно все углы ямы, исключая формирования теней. При этом он должен быть направленным на днище автомобиля.
Отдельно стоит отметить, что из-за специфики конструкционного устройства смотровой ямы здесь можно использовать только искусственный тип освещения.
Это связано с тем, что здесь невозможно сделать естественную или смешанную подсветку даже в дневное время, ведь в яме любой источник естественного света перекрывается транспортным средством. При этом в самом гараже должно использоваться смешанное освещение. Здесь солнечный свет, проникающий через открытые створки ворот, должен дополняться светильниками в глубине сооружения, куда он уже не может поникнуть.
Варианты осветительных приборов для гаража
В зависимости от типа прибора, освещение в гараже может выполняться:
- Лампами накаливания;
- Люминесцентными лампами;
- Галогенными лампами;
- Светодиодными осветительными приборами.
Основным отличием вышеприведенных вариантов является соотношение генерируемого светового потока в Люменах на 1 Ватт электроэнергии. Поэтому прежде, чем выбирать конкретный тип устройств для стационарного освещения, рассмотрите все за и против для каждого из них.
Преимущества и недостатки осветительных приборов.
Лампочки накаливания отличаются относительно небольшой себестоимостью, они куда менее капризны в эксплуатации. Но, в сравнении с другими типами ламп, дают световой поток всего 7 – 17 Лм/Вт. Также они боятся разгерметизации стеклянной колбы.
Люминесцентные лампы имеют в разы большую стоимость, чем накаливания, но выдают порядка 45 Лм/Вт, что делает их куда более экономными. Но стеклянная колба такой лампы наполняется смесью газов и ртути, что может нанести вред при разгерметизации. Еще один существенный недостаток – лампа требует время на разогрев, пока достигается заявляемый уровень светового потока. А при температуре менее +5ºС такая лампа плохо загорается.
Галогенные светильники выдают от 15 до 22 Лм/Вт, но в отличии от предыдущих, их необходимо запитывать от низкого напряжения – 12 В. Также эти лампы боятся прикосновения голыми руками, из-за чего они очень требовательны при монтаже и эксплуатации.
Светодиодные лампы могут обеспечивать порядка 120 Лм/Вт, из-за чего они считаются самыми экономными лампами. Важным преимуществом светодиодных прожекторов является независимость от разгерметизации колбы – светодиоды будут обеспечивать ту же освещенность даже при разбитой колбе. К недостаткам таких ламп относятся чувствительность к форме и величине питающего напряжения.
Расчет мощности и числа ламп
Если гараж предназначен только для хранения автомобиля, требуемая освещенность составляет 75 лк (см таб.3). Расчет мощности и числа ламп будем проводить на примере помещения площадью 6х4=24 м ² с использованием данных из таблицы.
Требуемый общий световой поток равен 24х75=1800 лм. Чтобы обеспечить такое освещение, понадобится 2 лампы накаливания мощностью 75 Вт или 2 люминесцентные по 18-20 Вт или 2 светодиодные на 10-12 Вт. Можно решить вопрос с помощью одной лампы удвоенной мощности, но при ее выходе из строя существует риск неожиданно остаться совсем без света.
Наиболее рациональный вариант для помещения, в котором содержится и периодически ремонтируется автомобиль, — комбинированная система. Она предусматривает устройство общего освещения для всей площади гаража и установку отдельных светильников для подсветки рабочих участков.
Для сложной зрительной работы световой поток должен быть более интенсивным. По таб. 3 определяем список тех операций, которые будут проводиться в гараже и соответствующую ему освещенность.
Например, для ремонта шин необходимо 200 лк общего света и 200 лк направленного. При расчете получаем 24х200=4800 лм для каждого вида.
Этому значению соответствуют:
- 2 лампы накаливания по 200 Вт;
- 2 люминесцентных по 60-80 Вт;
- 2 светодиодных по 25-30 Вт.

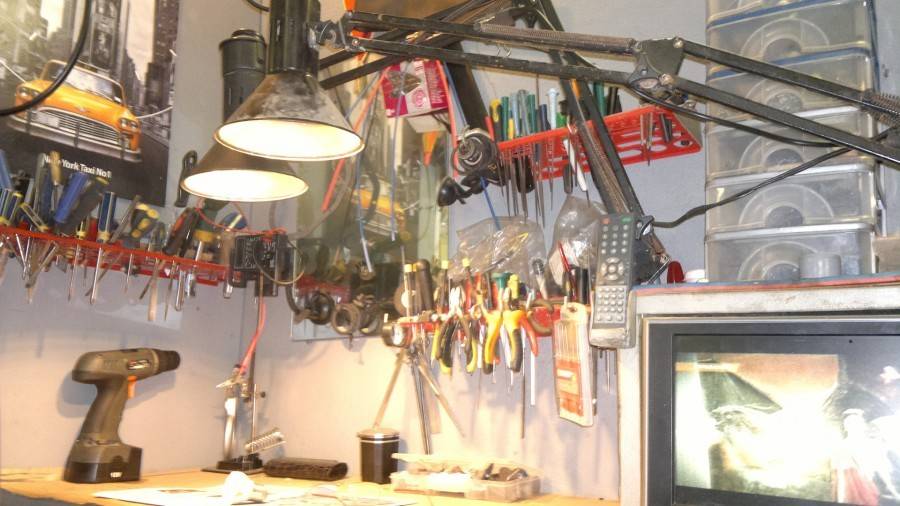

Для каждой из систем нужно установить отдельный выключатель. Общее освещение устраивается равномерно по все площади, направленное — над рабочим месте, например, над верстаком или столом. Удобно использовать локальную подсветку на поворотном штативе или кронштейнах, чтобы можно было регулировать ее положение в пространстве.

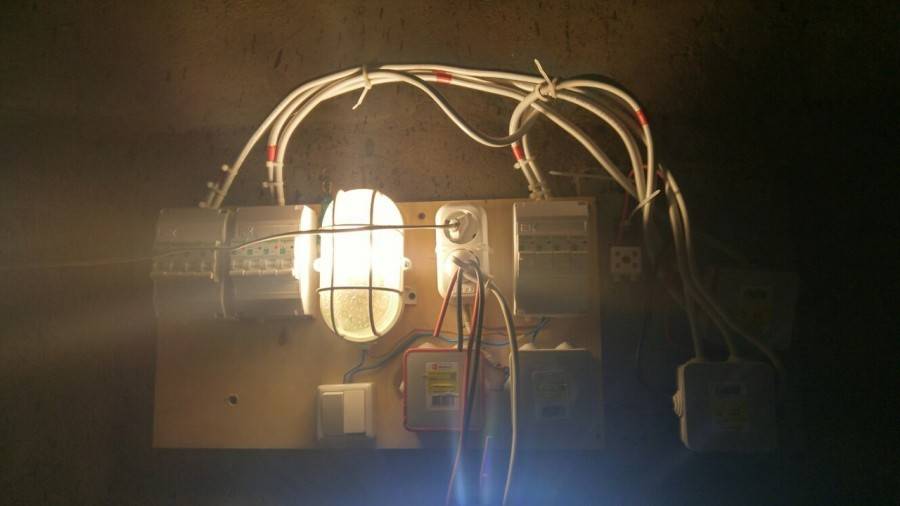

Схема сети освещения гаража

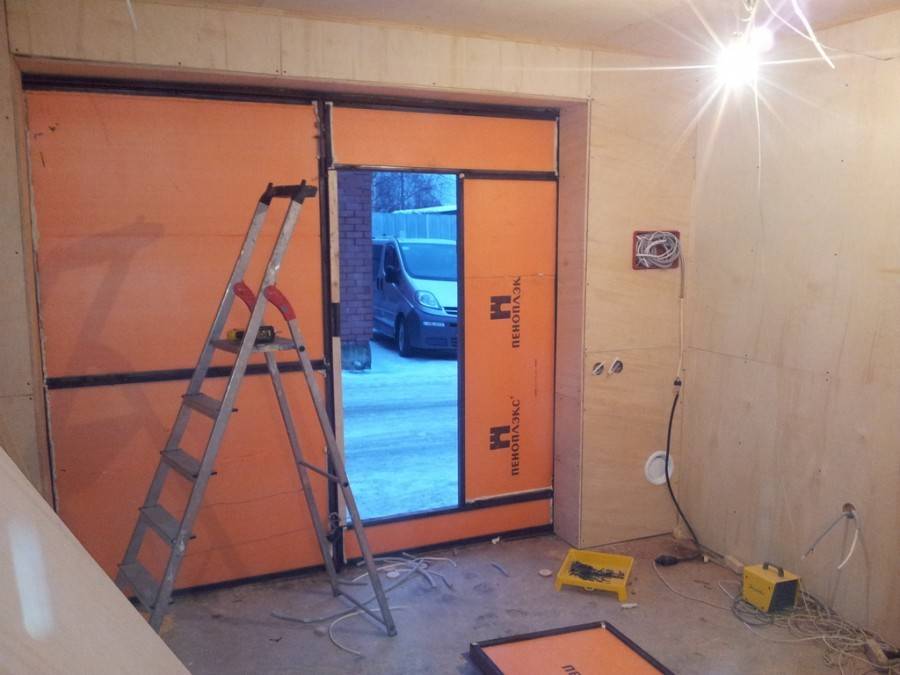

Итак, места расположения светильников и электроустановочного оборудования определены. Теперь пришло самое время определить какая схема электропроводки гаража нам подойдет?
Для этого нам прежде всего все наше электрооборудование следует распределить на группы
Этот вопрос мы уже не раз рассматривали в предыдущих статьях на нашем сайте, поэтому не будем на нем заострять внимание. В итоге у вас должно получится 1 – 3 группы освещения
- Кроме групп освещения у вас вполне могут быть отдельные групповые автоматы для подключения подъёмника, мощного компрессорного или любого другого оборудования с мощностью более 2кВ. Такое оборудование целесообразно запитывать от отдельного группового автомата. Причем подключать его лучше напрямую, без использования розеток.
- Если у вас имеется трехфазный ввод питания, то часть мощного оборудования целесообразно запитать от трехфазной сети если оно имеет такую возможность.
В итоге у нас получится от 1 до 3 групп освещения и розеток, 1 группа для подключения сети 12В и 1 – 5 групп для подключения мощного электрооборудования.
Размещение солнечных батарей
В последнее время большой популярностью среди населения пользуются солнечные батареи, которые являются экологически безопасным, чистым источником электроэнергии. Солнечные панели активно устанавливают владельцы дач, загородных домов, а также люди, проживающие в квартирах. Благодаря применению солнечных панелей, пользователь может не только сэкономить на использовании электроэнергии, но еще обеспечить помещение автономным источником питания.
Именно по этой причине, некоторые владельцы гаражей, когда нет возможности подключиться к электросети, устанавливают солнечные панели, которые являются автономным источником энергии и прекрасно подходят для создания качественного освещения внутри помещения. Однако, несмотря на свою постоянно возрастающую популярность, у солнечных батарей есть и некоторые недостатки:
- высокая стоимость;
- сложность подключения (далеко не каждый пользователь сумеет самостоятельно, без помощи специалистов, корректно подключить осветительные устройства и солнечные панели к специальным накопительным приборам);
- сложность установки.
Однако, несмотря на высокую стоимость, солнечные батареи являются качественным и надежным источником энергии, благодаря применению которого можно обеспечить продолжительную автономную работу осветительных приборов. Кроме того, излишки выработанной такими панелями электроэнергии, пользователь может продавать государству (если есть возможность подключения к электросети).
Солнечные батареи позволяют использовать для одновременной работы нескольких светильников на 12 В. Кроме того, купив к панелям специальный инвертер либо преобразователь, можно получить напряжение в 220 В.
