Как сделать освещение в гараже самостоятельно

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

  • лампы накаливания;
  • люминесцентные лампы;
  • галогенные лампы;
  • светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Какие лампы выбрать

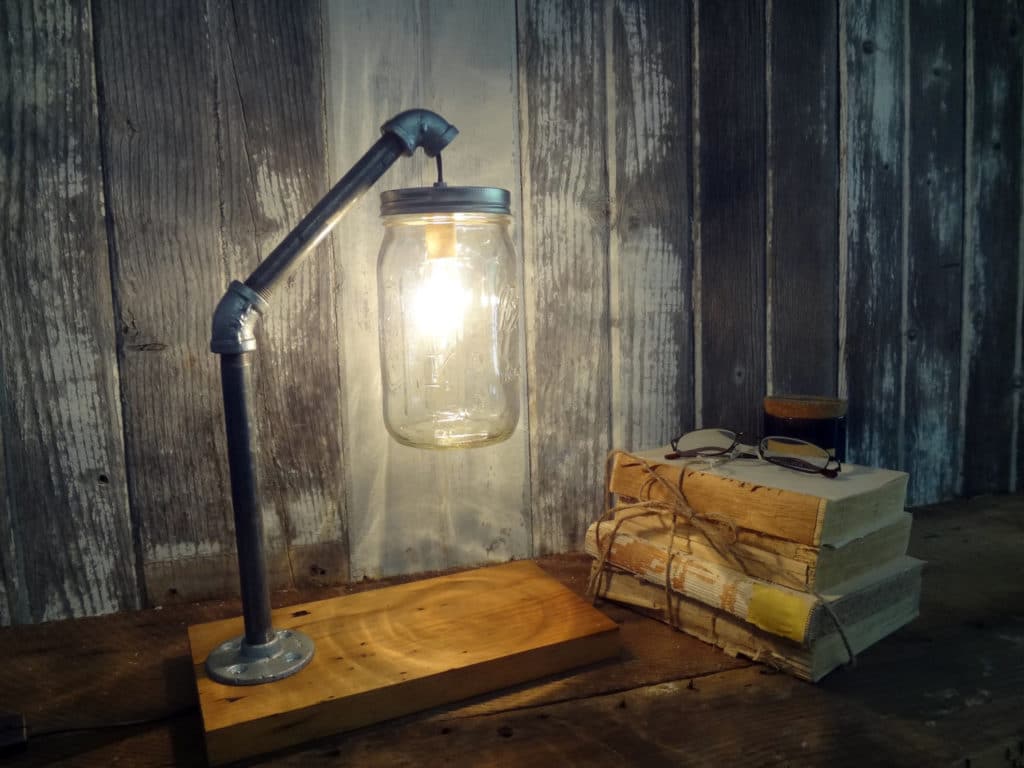

Самодельный светильник с лампой накаливания

Обычные лампы накаливания.  Человечество пользуется ими уже почти 200 лет, и которые наше правительство в последнее время пытается заменить другими осветительными приборами – самый бюджетный вариант. Но в вопросе использования их в гараже с правительством придётся согласиться сразу по нескольким причинам.

  • Пожароопасность. И это не преувеличение. Пары бензина, которые в гараже можно и даже необходимо минимизировать, но полностью от них избавиться не получится, могут повлиять на работу «лампочки Ильича», что может привести к короткому замыканию.
  • Лампы накаливания имеют очень низкий КПД. Энергия больше тратится на нагрев, чем на освещение.
  • Красно-жёлтый спектр не очень хорошо влияет на зрение.
  • Финансовые выгоды только при покупке. В дальнейшем за потребляемое электричество придётся платить намного больше, чем при использовании других видов светильников.

Галогеновые

Наверное, один из самых оптимальных вариантов для освещения гаража, которое можно сделать своими руками. В отличие от ламп накаливания внутри у галогенок не вакуум, а специальный газ (чаще всего пары брома), обеспечивающий не только более качественную освещённость, но и долговечность. Однако если вы решили провести освещение в гараже своими руками, используя этот вид ламп, необходимо соблюдать несколько не сложных условий.

  1. Галогеновая лампа обязательно должна быть в плафоне
  2. Так же обязательно наличие стабилизатора, защищающего лампу от скачков напряжения, которые не так уж и редки в нашем электрохозяйстве.
  3. Трогать галогеновую лампу руками – значит, существенно понизить её рабочий ресурс. Она просто постепенно станет тускнеть и срок службы заметно убавится.

По остальным своим параметрам и качествам, правильно размещённые в гараже галогеновые лампы обеспечат не только комфорт даже при самых сложных ремонтных работах, но и создадут нужную атмосферу и уют.

Люминесцентные

Люминисцентное освещение в гараже

Это лампы в виде стеклянных колб, заполненных инертным газом. Вместо нити накаливания стоят электроды, а внутренние стенки колбы покрыты люминофором – уникальным люминесцирующим раствором, начинающим ярко светиться при воздействии на него ультрафиолетом. По качеству освещения и сроку службы мало чем отличаются от галогеновых. Загорать в их свете не получится – мощности не хватит, но на некоторых людей с определёнными дефектами зрения такие лампы могут оказать незначительное отрицательное влияние. Патологических изменений не произойдёт, но если вы чувствуете, что глаза после долгой работы в гараже, где установлены люминесцентные лампы немного устают, побаливают или чешётся, лучше их заменить другими источниками света. Впрочем, это можно отнести к любому виду ламп. Единственное, что можно утверждать наверняка, это то, что такие неприятные эффекты наблюдаются у очень маленького процента людей и вина в них конкретного источника света не доказана. Так что замена ламп – это скорее профилактическая мера.

Светодиоды

Данный вид светильников появился не так давно, но уже хорошо зарекомендовал себя не только в роли качественной освещённости гаража, но и в других сферах. Стоимость светодиодов на первый взгляд немного кусается, но любой человек, который решил использовать именно их с уверенностью может сказать, что подобные финансовые вложения довольно быстро окупаются. Да и проводить свет при помощи светодиодов, которые выпускаются нашей промышленностью не только в виде отдельных ламп, фонариков и светильников, но и в виде длинных лент, намного проще и удобнее. К тому же в светодиодах не используются никакие вредные вещества, и они светят в одном из самых полезных спектров для человеческого глаза. Ну а по безопасности они дадут сто очков форы другим источникам света, как бы вы не старались последние изолировать всевозможными плафонами.

Схема электропроводки в гараже

Общая разводка проводов разделяется по группам освещения и розеток. При необходимости устроить силовую розетку, кабель к ней подводится отдельно, от отдельно же автомата.

Ниже предложено несколько схем прокладки проводов по стене (стенам).

Основные правила установки электроприборов:

  • распределительный щит ставится как можно ближе к выходу. Оптимальный вариант – на стене сразу возле ворот или, при наличии места, на той же стене, в которую вмонтированы ворота. В отсутствие людей щит должен быть обесточен;
  • желательно разделять группы освещения и розеток, включая или выключая их многоклавишным выключателем или использовать несколько одноклавишных (по одному на каждую группу). На силовую розетку следует установить отдельный выключатель;
  • поскольку гараж – зона с повышенным риском возгорания, лучше монтировать провода в специальные огнезащитные короба;
  • обязателен монтаж заземления;
  • достаточность освещения в каждой рабочей зоне проверяется расчетом.

Норма освещенности для гаража (номинальная интенсивность освещенности) выбирается в зависимости от характера проводимых работ.

Осветительные приборы

Светильники, рассеивающие свет

Сегодня для освещения самых разнообразных помещений можно использовать различные осветительные приборы. Но помните, что светильники для дома вряд ли подойдут для гаража и смотровой ямы. Также стоит отметить, что для ремонта автомобилей в яме и вне ее существуют различные технологические требования по уровню освещенности. Освещение, которое своими руками будет создаваться для смотровой ямы, не должно быть ослепляющим. Подобный эффект следует полностью исключить, правильно подобрав светильники для этих целей. Отличным решением для ямы будет использование светильников, дающих рассеянный свет.

Осветительные приборы, которые будут монтироваться в смотровую яму, должны отвечать таким требованиям:

  • возможность монтажа в ниши;
  • герметичная защита корпуса;
  • наличие защиты от механических повреждений, так как во время ремонта тяжелые инструменты или детали из автомобиля могут выпасть из рук и повредить светильники;
  • длительный срок службы;

При использовании многоуровневой подсветки гаража и ямы специалисты рекомендуют применять стационарные светильники на шарнирах. Так вы сможете менять направленность света и ориентировать его на

нужный участок работ. Располагать светильники следует таким образом, чтобы идущий от них свет не был выше уровня человеческого глаза. Оптимальным считается вариант освещения, когда освещены будут детали днища машины и руки человека, работающего в яме. Также довольно часто для создания освещения в смотровой яме применяют портативные и переносные светильники, работающие на аккумуляторах.

В целом, вы сможете достаточно легко сделать своими руками нужное освещение ямы, а также более рационально использовать имеющиеся у вас осветительные приборы. Правильный подход позволит вам сэкономить достаточно средств.

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

  • SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
  • SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

  • Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
  • Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Общая или комбинированная системы освещения

Чтобы завести автомобиль и выехать из гаража, вполне достаточно недорогих потолочных светильников, создающих рассеянный свет. Такая система называется общей и обеспечивают минимальный уровень освещенности.

Если яркий свет нужен только периодически на время выполнения точных работ, целесообразно устроить в гараже комбинированную систему. Дополнительно к потолочным светильникам устанавливаются источники направленного света. Это позволяет хорошо видеть наклонные и вертикальные участки при диагностике или ремонте, не затрачивая напрасно электроэнергию на освещение большой площади.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

  • Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
  • Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

  • Верхний первый уровень — это потолок.
  • Вторая линия размещения — высота от пола 1800 мм.
  • Третий рабочий уровень — примерно 750 мм от пола.
  • Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

  • Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
  • Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
  • Все светильники должны быть оснащены защитными плафонами.
  • В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
  • Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
  • Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
  • Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
  • Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Организация освещения в гараже

Многоуровневая подсветка

При организации освещения учитывают некоторые факторы:

  • высота потолка и общая площадь;
  • планировка рабочих зон и норма освещенности для них;
  • материал и цвет покрытия стен, потолка и пола (светлые тона отражают свет, а темные поглощают);
  • выбор типа ламп и сопутствующего им оборудования.

Из СНиПа 23-05-2010 видно, что для разных участков необходим разный световой поток. Поэтому разумно зонировать освещение в гараже для участков, где проводятся отдельные работы. Удобно сделать общее освещение и местную подсветку рабочих зон. Например, организовать общее освещение для участка хранения автомобиля и местную яркую подсветку в смотровой яме и зоне ремонта. Включение таких зон стоит организовать отдельными группами выключателей.

Рекомендуется делать многоуровневое освещение: оно наиболее эффективно, особенно при высоте потолка выше 3-х метров.

  1. Потолочное освещение.
  2. Свет на высоте 1,8 м от пола.
  3. Свет на высоте 0,75 м от пола.
  4. Свет на высоте 0,4 м от пола.

Также осветительные приборы общего освещения должны иметь прочный защитный плафон с рассеивателем света. А на светильники, расположенные ниже одного метра от пола, стоит установить металлическую решетку, чтобы защитить их от повреждений.

Светильник, предназначенный для местной подсветки, должен находиться вне поля зрения человека при работе, чтобы не слепить и не раздражать глаз. Еще такие лампы должны быть надежно закреплены в нужном положении.

Осветительные приборы могут быть стационарными и переносными. Стационарные закреплены в определенном месте. К переносным относятся настольные лампы, фонари, прожекторы. Они незаменимы при ремонте автомобиля, когда нужно подсветить труднодоступное место.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

  • Разметка трасс прокладки кабельных жгутов.
  • Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
  • Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

  • Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
  • Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
  • Скоба металлическая для крепления кабеля
  • Скоба пластиковая для крепления кабеля
  • Изолятор электрический для крепления ретро проводки
  • Дюбель стяжка для крепления проводниковой или кабельной продукции
  • Дюбель-хомут для крепления плоского и круглого кабеля
  • Самодельный крепеж из стальной ленты
  • Самодельный крепеж из кусков провода
  • Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
  • Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

  • Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
  • Их удаление от земли на участке пешеходной зоны – 3,74 метра.
  • Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

  1. Рубильник (вводный автомат).
  2. Счетчик учета.
  3. Линейные автоматические устройства.
  4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

  • В первом случае в помещении не предусмотрена смотровая яма.
  • Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.
