Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Материалы для изготовления

Выбор зависит от сырья основной части забора, дизайнерской задумки и финансовых возможностей хозяев.

Дерево

Деревянные ворота с лестничной калиткой — гармоничное дополнение к большому прохладному бревенчатому дому. Сочетается с элементами резьбы, ковки.

Дерево предварительно нужно тщательно обработать от влаги, насекомых (антисептики, пропитки), огня (антипирены). Такая защита существенно продлит жизнь конструкции без потери внешнего вида.

Материал для деревянных ворот бывает толстым:

• изгородь;
• обрезной край;
• вагонка деревом.

Преимущества:

• вы можете выбрать любую конфигурацию благодаря обработке светлого дерева;
• это просто факты;
• такие ворота можно сделать своими руками, так как специальные узкопрофильные инструменты не нужны;
• для строительства подходит большое количество пород древесины;
• при правильной обработке материал прослужит долгие годы;
• презентабельный внешний вид;
• огромные возможности отделки.

Недостатки:

• требует регулярного ухода и ухода;
• обязательна обработка антисептическими и водоотталкивающими составами.

Евроштакетник

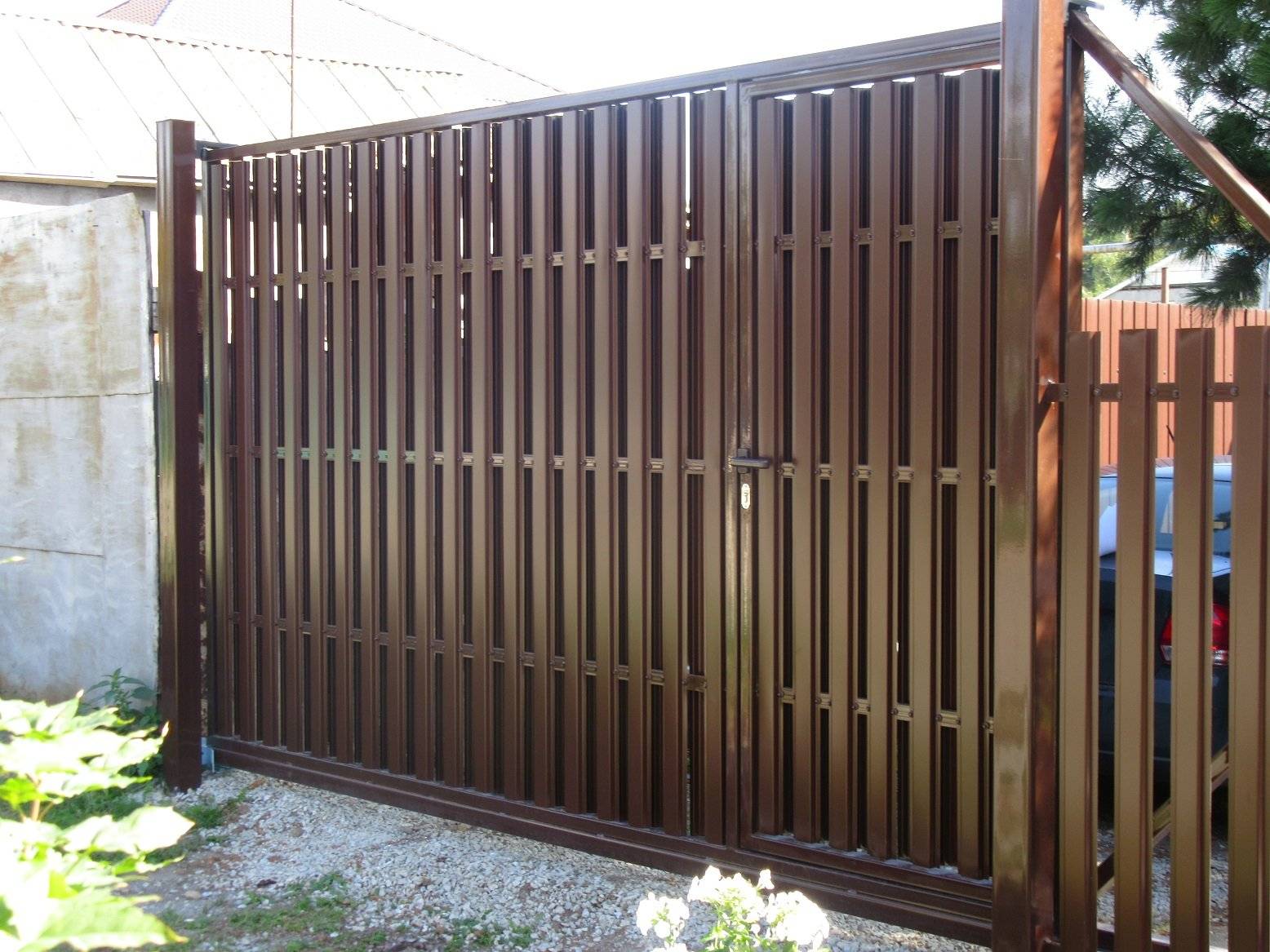

В последнее время набирает популярность новый материал, представленный в виде металлических полос. Ширина элемента приближается к 10 см, а длина 1,5-3 м.

Евштакетник изготовлен из оцинкованной стали и покрыт защитным слоем полимеров. Это прочный, долговечный и неприхотливый материал, не требующий особого ухода и способный прослужить долгие годы. Евроштакетник не теряет цвет под воздействием солнечных лучей, краска с его поверхности не отслаивается. Двери из него прекрасно сочетаются с кирпичом и камнем, имеют презентабельный вид. Изделия могут быть как цельными, так и объединенными в одно целое.

Изделие представлено в огромном количестве оттенков, есть образцы с интересными принтами, имитирующими натуральное дерево или камень. При всех своих достоинствах Евроштакетник выделяется доступной ценой и доступен для любого бюджета.

Поликарбонат

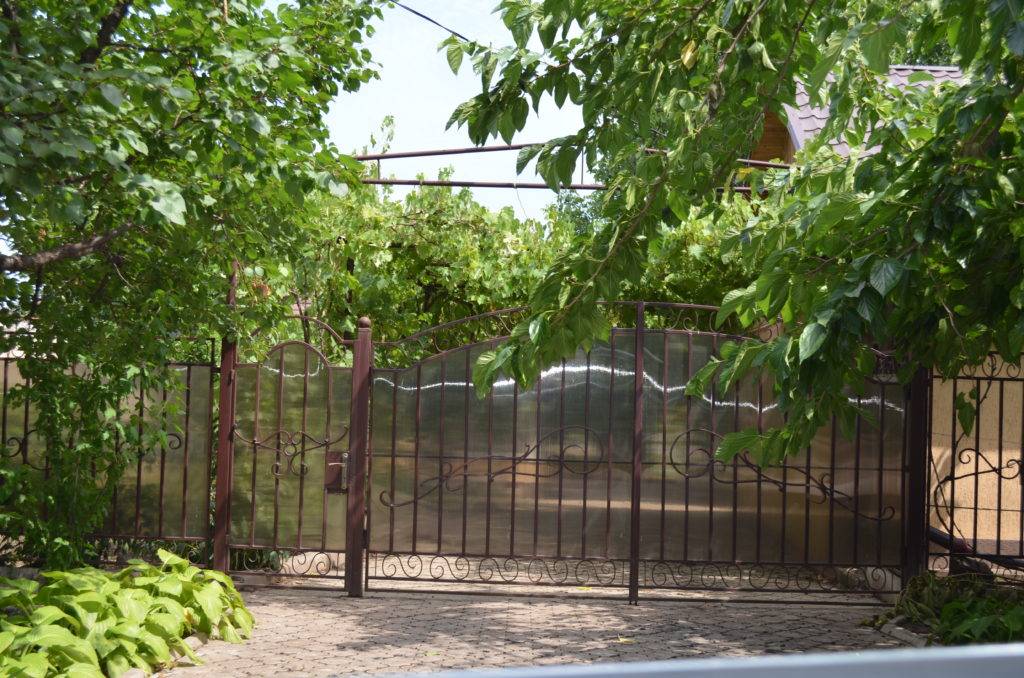

Двери из поликарбоната могут быть установлены, но их ударопрочность невысока. Несмотря на это, поликарбонат имеет ряд преимуществ:

• устойчивы к ежедневным перепадам температур и перепадам температур;
• панели из поликарбоната могут иметь разную форму. У них разная степень прозрачности;
• такие ворота не нужно красить, они даже не боятся плесени, грибка, которые с лучшей стороны характеризуют срок их службы;
• вы можете дать волю дизайну таких ворот, ведь он отлично сочетается с деревом, металлом и художественной ковкой.

Металлические с художественной ковкой

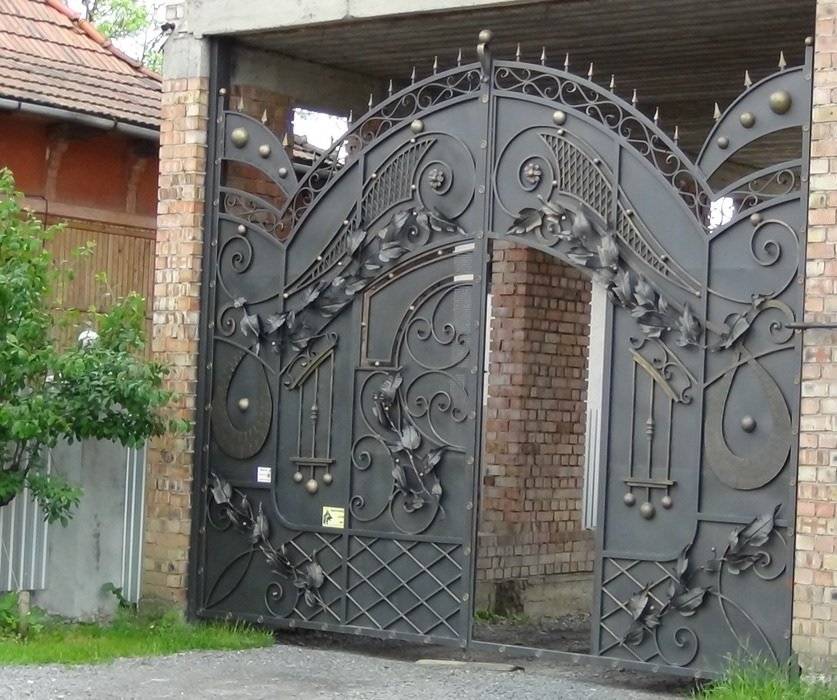

Роскошные ажурные двери отличаются особой прочностью и неповторимым стилем. Такие изделия часто изготавливают по индивидуальным эскизам. Узорчатая поверхность не закрывает территорию от окружающей территории. Обычно такие изделия выбирают владельцы солидных загородных домов. Для оформления оформления можно использовать аналогичные кованые лекала в оформлении прихожей, парковки, беседки.

Преимущества кованых ворот с калиткой:

• большая продолжительность;
• оригинальный дизайн;
• кованые элементы хорошо сочетаются с другими материалами: деревом, камнем.

К недостаткам можно отнести дороговизну продукции и необходимость соблюдения обязательной технологии производства. Кованые решетки невероятно красивы. Но создать ворота со встроенной калиткой без потери эстетики практически сложно. Поэтому лучше использовать эти элементы в качестве декора.

Какую филенку выбрать

При выборе филенчатой продукции ключевую роль играет качество изделий. Для уверенности в прочности и долговечности филенки предпочтительней приобретать изделия известных производителей. Оптимальный выбор – это продукция, изготовленная из прочной стали, позволяющая сохранять эксплуатационные качества створок не менее 3 десятилетий.

Образец готовых ворот

Разновидности филенки

Помимо стандартной вариативности выполнения филенчатых створок, по данной технологии осуществимо создание ворот эксклюзивного дизайна, в основном за счет дополнений из ковки, литья, железных перфорированных вставок и других декоративных элементов.

Образец готовых филенчатых откатных створок

Среди многообразия видов филенки стоит выделить следующие:

• классическая;
• плитка;
• шоколадка;
• ротанг;
• зебра;
• каскад.

Установка готовых ворот

Упомянутые разновидности изделий отличаются фактурностью, рисунком, размерами. Цветовая гамма панелей достаточно обширна. Производители предлагают продукцию различных оттенков, но в основном преобладают темные или коричневые цвета.

Уникальность филенчатых панелей заключается в разнообразии размеров, штампа и покраски филенки. Оригинальный узор на пластинах осуществляется путем выдавливания прессом.

На фото изображен вариант распашных дачных ворот.

Ворота на участке

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Достоинства и недостатки филенчатых створок

Целесообразность в установке филенчатых ворот обусловлена такими факторами:

• высокой прочностью;
• привлекательностью внешнего вида;
• разнообразием цветовой гаммы и размеров филенчатых пластин;
• длительным сроком эксплуатации;
• отсутствием подверженности к разрушительным механическим и атмосферным воздействиям.

Филенчатая откатная конструкция

Высокая цена – не единственный недостаток филенчатой конструкции. Фиксированный размер приобретаемых изделий усложняет процесс подгонки пластин при имеющихся габаритах створок. В итоге не подходящий по размеру каркас ворот придется переделывать.

Замеры и материалы для установки откатных ворот

Изготовить откатные ворота своими руками вполне возможно, и в первую очередь благодаря тому, что стало доступным приобретение комплектующих.

Помимо основного материала, для установки откатных ворот потребуются металлические трубы диаметром 2 см для создания основы конструкции, к которой впоследствии будут крепиться профлисты или другой материал обшивки.

Желательно подбирать цельные листы, чтобы на каждой створке ворот швы были только в местах соединения по краям и на стыках с трубами.

После проведения замеров закупаются все необходимые материалы, после чего можно приступать к работе. В первую очередь следует установить опорные столбы для будущих ворот. Для изготовления опор можно использовать стальные трубы, швеллер или дубовый брус либо их роль могут выполнять кирпичные или бетонные столбы. По обе стороны будущих ворот следует выкопать ямы глубиной 1м, затем в них установить столбы и после этого произвести заливку бетоном. Бетонный раствор окончательно застывает примерно через неделю.

Необходимые материалы для установки откатных ворот своими руками показаны на этих фото:

Оформление ворот и стилистика

Это зависит от вкуса и умений хозяев.

Важное условие при выборе мебели — совместимость с фасадом дома, крышей. При выборе цвета следует учитывать и этот фактор

Допускается принимать контрастные тона.

Иногда столбы дополняют уличными фонарями, добавляя яркости наряду в ночное время. Двери украшены мелкой резьбой, коваными мотивами и интересным орнаментом. Любители минимализма ограничиваются подбором изысканного материала для ворот, не используя лишних украшений.

Ниже представлены различные стили дизайна, в которых можно спроектировать заборные конструкции.

Лофт

Строгое направление, которое у многих ассоциируется с незавершенным ремонтом.

Основные черты лофта:

• необработанная древесина, не шлифованная;
• кирпичные столбы;
• бетонные плиты без отделки;
• металл без покраски.

Цветовая гамма в основном темно-серый, черный, коричневый. Допускается игра на контрасте: красный с черным, белый с коричневым. Линии простые, без узоров.

Ворота в стиле лофт: грубые двери из дерева, железа, напоминающие двери производственных цехов.

Модерн

Яркие примеры ограждающих конструкций в этом стиле:

• из горизонтальных алюминиевых профилей;
• кованые ажурные, декорированные элементы;
• разноцветные металлические двери.

Главное требование — волнистые и извилистые линии, углы, растительные мотивы.

В стиле модерн часто создаются кованые откатные ворота, которые отличаются современным дизайном и долгим сроком службы.

Чтобы не было видно происходящего на участке, листы поликарбоната, дерева, профнастила выполняются на фоне ковки.

Прованс

Забор выполнен в старинном стиле. Это пример гармоничного сочетания камня и дерева.

Столбы желательно класть из песчаника и известняка в теплых тонах.

Гранит не подойдет. Камни должны напоминать о происхождении стиля: южное побережье Франции.

Двери обиты деревом и окрашены в следующие цвета:

• сирень;
• бирюзовый;
• сирень;
• бежевый;
• светло-зеленый.

Забор должен создавать впечатление старинной конструкции. На поверхности намеренно остаются царапины. Разрешено ли использование ковки? простые элементы без выкройки. На секции вешают комнатные садовые растения или по периметру высаживают плетистые розы.

Пример прованса — ворота из побеленного деревянного забора на каменных столбах.

Хай-тек

Направление, которое призвано показать удачное сочетание минимализма деталей и выразительного дизайна.

Актуальные материалы для производства дверей:

• трубки;
• поликарбонат;
• рабиц;
• габионы;
• стальные листы;
• стол для террасы;
• алюминиевые детали, профили;
• дерево с подчеркнутой структурой.

Столбы — металл, бетон, полированный камень.

Для облицовки лучше расположить трубы, панели или профили в горизонтальном положении, подчеркнув оригинальность решения. Для хай-тек желательно приобретение готовых панельных конструкций.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота

Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется

Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Особенности монтажа филенчатых ворот

Изготовить металлическую филенку без надлежащего опыта и специального оборудования невозможно. Следовательно, для самостоятельного выполнения створок покупаются готовые образцы, варится ячеистый каркас, заполняемый филенкой.

Образец въездных ворот

Откатные и распашные ворота

Они облицовываются металлической филенкой по типу шоколадки. Вначале из квадратной трубы варится каркас, к которому заклепками или сваркой крепятся пластины. Готовые створки имеют вид плитки шоколада (отсюда и название).

На дачном участке

Под филенчатые створки сваривается высокопрочный металлический каркас. Решетчатый остов за счет большого количества сварных соединений обеспечивает жесткость конструкции.

После сварки обрешетка тщательно обезжиривается, покрывается грунтовкой и слоем специальной краски, обладающей молотковым эффектом. Когда каркас высохнет, к нему крепится филенка.

Распашные ворота

Крепление филенчатых пластин выполняется 2 способами:

1. Фиксируется путем приваривания.
2. Крепится заклепками.

При самостоятельной сборке филенку целесообразней приваривать. Если фиксировать заклепками, со временем возможно разбалтывание конструкции и попадание влаги, обусловливающее образование коррозии.

Видео монтажа секционных ворот представлено ниже.

Приваренные изделия не подвержены разбалтыванию, и швы не покрываются ржавчиной. Еще один важный аспект касается качества покраски. Краска выбирается с учетом в ее составе грунтовки, обеспечивающей неизменность внешнего вида филенчатых элементов.

Фото филенчатых ворот на дачном участке представлено ниже.

Распашная конструкция

Секционные гаражные двери

Оптимальный выбор для створок подъемно-поворотной конструкции. При открывании секционные фрагменты преломляются под углом, поднимаясь к потолку. Для их монтажа у производителя приобретаются панельные секции в комплекте с направляющими и крепежными элементами. Образец можно заранее посмотреть на сайте продавца.

Уличные въездные ворота

Перед монтажом размечаются параметры входного проема. В проем монтируются горизонтальные и вертикальные направляющие.

При желании в готовую створку дополнительно врезается окно.

Калитка-филенка

Собрать секционные створки можно в домашних условиях, также можно купить готовые ворота у производителя. Судя по многочисленным отзывам, оставленным пользователями на специализированных форумах, одними из лидеров по производству такой продукции на российском рынке являются компании Alutech (Алютех) и Дорхан, осуществляющие доставку и установку воротных систем по всей стране.

Что такое филенка для ворот

При обустройстве фасадной части ограждения возникает вопрос о выборе надежного материала для ворот. Наиболее практичный вариант – это филенчатые створки, представляющие собой металлический каркас, облицованный филёнкой.

Откатные створки

Филенка металлическая для ворот определяется как стальная штампованная пластина. Обработанным под прессом панелям из металла придается красивая рельефность. Подобные пластины крепятся к предварительно сваренному решетчатому каркасу, преобразуя его в цельную конструкцию. Каркас выступает в качестве обвязки.

Металлофиленку используют для изготовления как въездных створок, так и калиток. Среди основных достоинств такой продукции – высокая прочность и презентабельность. Тем не менее, учитывая высокую цену изделий, они не пользуются широким спросом среди людей, планирующих установку ворот.

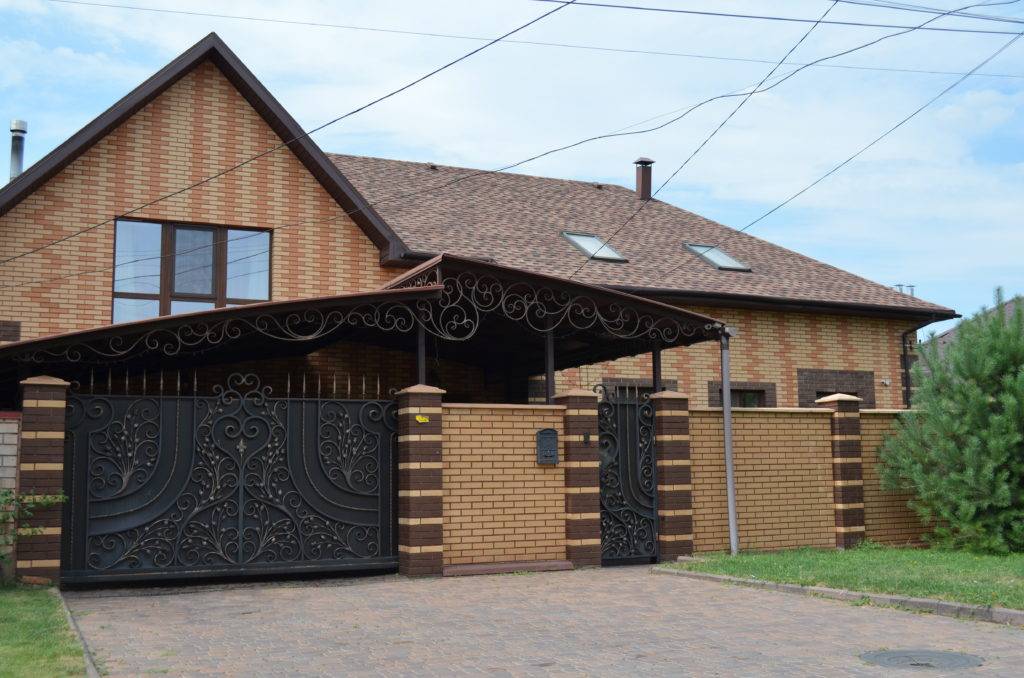

На фото ниже изображена откатная конструкция с калиткой.

Откатная створка на даче

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

Филенка для въездных и гаражных ворот

Металлофиленка для ворот производится в виде небольших пластин или секций. Секционные изделия более прочны и долговечны. Отделанные ими ворота отличаются высоким уровнем ветровой нагрузки.

Около дома

Под распашные и откатные ворота филенка станет оригинальным и эргономичным решением. Филенчатая конструкция створок достаточно легко выполнима своими руками. Вначале необходимо нарисовать чертеж с указанием всех размеров, и только потом приобретать пластины.

Створчатые двери из филенки обладают гибкими характеристиками, стандартная ширина створок составляет 3,5–4 метра. Под каркас используются трубы сечением 35х35 или 40х40 мм. Толщина используемой филенки составляет 1,2–1,5 мм.

Филенка

Для гаражных помещений отличный вариант – секционные ворота филенка, в виде сэндвич-панелей, изготовляемых из листовой стали, обработанной горячей оцинковкой, с защитным полиэфирным покрытием.

Такие панели заполняются экологически чистым пенополиуретаном, придающим готовому створчатому полотну повышенную жесткость. При производстве изделия уплотняются специальным резиновым уплотнителем, содействующим дополнительной теплоизоляции и влагонепроницаемости.

На фото изображены распашные створки на частном участке.

Филенчатые створки

Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)

После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.

Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.

Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.

Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:

Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.

На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:

После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.

Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.

Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:
