Забор из профнастила на ленточном фундаменте: как сделать и залить

Определяем глубину залегания фундамента

Ключевые факторы, влияющие на этот показатель, ‒ вид грунта, рельеф участка.

Мягкой считается глинистая, песчаная, супесчаная почва, твердой – сланцевая, каменистая.

Чтобы точно определить нужную глубину, важно учесть уклон усадьбы. Если в месте установки забора большие перепады высот, то и глубина залегания фундамента делается разной на отдельных участках. Здесь подойдет монолитная лента, для ровной укладки которой выставляются маяки

Участки с разной высотой лучше заливать по отдельности и сделать так, чтобы верхний уровень основания выступал минимум на 10 см выше грунта

Здесь подойдет монолитная лента, для ровной укладки которой выставляются маяки. Участки с разной высотой лучше заливать по отдельности и сделать так, чтобы верхний уровень основания выступал минимум на 10 см выше грунта.

На твердых почвах глубину траншеи можно уменьшать на 10‒20 см от обычного показателя.

В случае сыпучей земли, высокого уровня грунтовых вод глубину увеличивают на 15‒30 см. Это станет хорошей защитой от просадки фундамента.

Слева. Неправильный способ закладки. Фундамент, заложенный выше уровня промерзания грунта, выталкивают силы вспучивания, поднимая его на высоту А. Справа. Правильный способ, основание заложено ниже уровня промерзания грунта, не испытывает давления промерзлого грунта. А — давление фундамента на грунта; Б — сопротивление грунта; В — выталкивающие силы вспучивания грунта; Г — касательные боковые силы; УГВ — уровень грунтовых вод; УГП — уровень промерзания грунта.

На глинистой земле траншеи ямы делают ниже точки промерзания минимум на 15 см. За счет этого забор не будет поврежден пучинистости грунта.

При большом уровне промерзания почвы (свыше 2 м) вокруг ограждения рекомендуется дополнительно возводить дренажную систему, что снижает уровень грунтовых вод.

Опытные строители при планировке монтажа постоянного ограждения рекомендуют не отказываться от фундамента. Даже в варианте легковесного забора ‒ это отличная защита от деформации, воздействия среды и гарантия длительного срока службы.

Забор из профнастила своими руками: фотоотчет

Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.

Кроме того пошли такие материалы:

  • на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
  • на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
  • лаги 30*30 мм;
  • каркас ворот и калитки 40*40 мм;

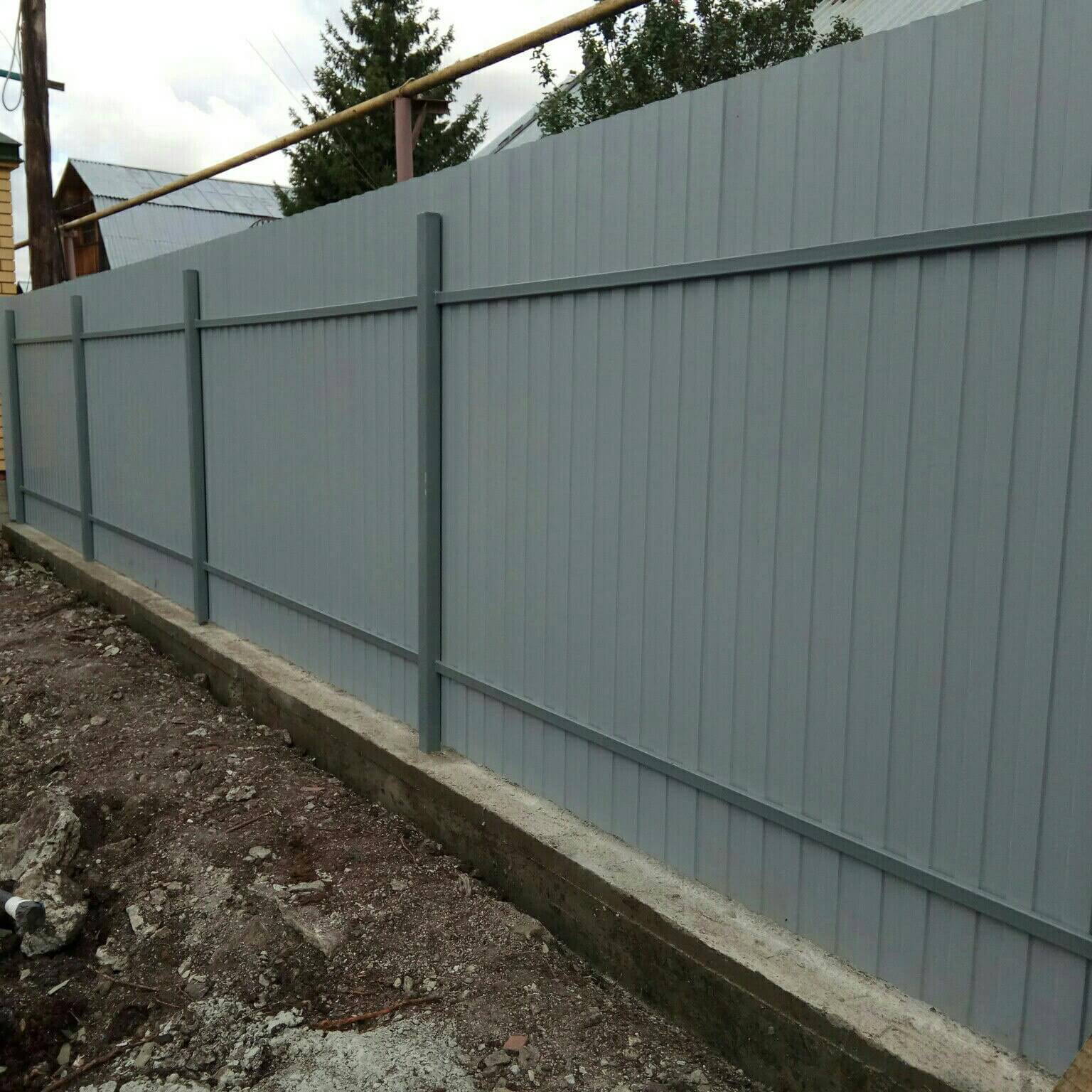

Готовый забор из профнастила своими руками строил один человек

Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.

Вид изнутри на готовый забор

Подготовка металла

Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.

Трубы нужно очистить от ржавчины

Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.

Установка столбов

Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.

Бур для лунок под столбы

Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.

Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.

Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом

Правильно выставить столбы — это очень важно, иначе весь забор перекосит

В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.

Так зафиксировали рубероид

После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.

Опалубка для цоколя

Установка перемычек

Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.

Варим перемычки

После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.

Ровно установленный крепеж — тоже красиво

После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.

Финальный вид забора из профлиста, сделанного самостоятельно

Как вы поняли, особо сложного ничего нет

Важно выставить ровно столбы и приварить каркас. Это и есть основная задача. Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.

Фундамент для ограждения из металлопрофиля своими руками

Процесс качественного строительства ограждений включает в себя предварительную укладку надежного основания — фундамента. Это одна из самых ответственных частей работы, потому что только правильно залитый по всем нормам и стандартам бетон сможет удерживать несущую конструкцию и полотно ограждения в первозданном виде длительный срок, не лопаясь и не перекашиваясь. Фундамент для забора из профлиста лучше всего делать ленточный, который идеально подходит для такого типа конструкций. Процесс укладки такого основания отличается от столбчатого, или другого типа.

Сведения о ленточном типе фундамента

Очень часто при самостоятельном возведении забора выбирают такой тип основания, так как он является мелко заглублённым, материалы доступны, а сам процесс укладки не требует специальных навыков.

Забор из профнастила с фундаментом будет противостоять:

  • проседанию и подъёму уровня земли под влиянием естественных процессов движения пластов почвы;
  • подмыванию основания грунтовыми водами;
  • проседанию под воздействием собственного веса ограждения;
  • изгибу и кручению от парусного эффекта сплошного полотна ограждения;
  • деформации грунта от вибрации (вблизи автомагистралей и железных дорог).

Ленточный фундамент для ограждения — это беспрерывная армированная лента из бетона и арматуры с поверхностным типом залегания, основой, которой должен быть бетон выше марки М200 (В15).

Отличительные качества монолитно-ленточного типа основания

  • заливается по песчаной подушке в предварительно обустроенную опалубку;
  • армируется арматурой (диаметр может составлять 8 -10 мм);
  • имеет высокие несущие показатели;
  • сопротивляемость к различного рода нагрузкам;
  • опалубка из ламинированной фанеры обеспечивает гладкую поверхность бетона, которую можно в дальнейшем окрашивать.

От веса несущей конструкции забора зависит и размер основания под него. Чем больше вес – тем больше основание, например, для тяжелых сварных конструкций из металла полоса бетона должна быть большой и широкой, а фундамент под забор из профнастила можно сделать уже, но глубже. Это обеспечит максимальное противостояние давлению ветра.

Различные варианты размеров ленты бетона и арматуры

Обустройство ленточного основания под ограждение из профильного листа

  • 1. Для того чтобы сделать фундамент для забора из профнастила необходимо на размеченной территории выкопать траншею шириной 30 – 80 см. Глубина траншеи напрямую зависит от ряда факторов: устойчивость (сыпучесть) грунта, климатические условия области, вес будущей постройки, наиболее надежно заглубление на 60 – 80 см.
  • 2. Далее делаем подушку из гравия и песка (1/3 всего объёма), которую обильно проливаем водой и утрамбовываем.
  • 3. Армирование – укладываем арматуру (обычно с сечением 1 – 1,2 см) на кирпичи или другие опоры таким образом, чтобы арматура была на расстоянии от дна не менее 5 см. Первые несколько прутов устанавливаем на кирпичи, отступая от стены траншеи на 8-10см, последующие интервалы должны составлять 40 см. При этом укрепляем поперечные и вертикальные столбики, на них, не доходя до верхнего края основания 5-8 см, фиксируем две верхние арматуры и связываем их с поперечными. В итоге арматура должна образовать прочный каркас.

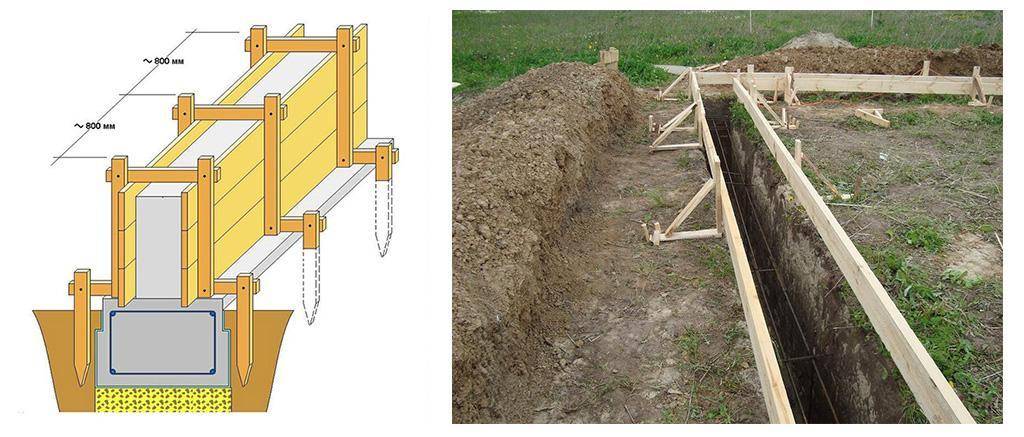

  • 4. Мастерим съёмную опалубку. Для этого используем обрезную доску (толщина 25мм): сколачиваем щиты такого размера, чтобы верх бетонного основания был выше уровня грунта не менее чем на 30см, готовые щиты собираем в сплошной короб. Опалубку надежно фиксируем и устанавливаем распорные бруски, подсыпая землю.
  • 5. Опалубку заполняем раствором бетоном. Если в качестве столбов-опор используются профильные трубы, то их надо установить и выровнять по уровню до заливки. Для опорных столбов лучше всего при помощи ручного бура или садового бура делать дополнительные ямы более широкие и глубокие (на 40 см).

Заливание бетонного раствора в опалубку

6. Бетон становится прочным на 70% в течении недели, после чего опалубку можно снять и приступить к последующим этапам возведения ограждения из металлопрофиля.

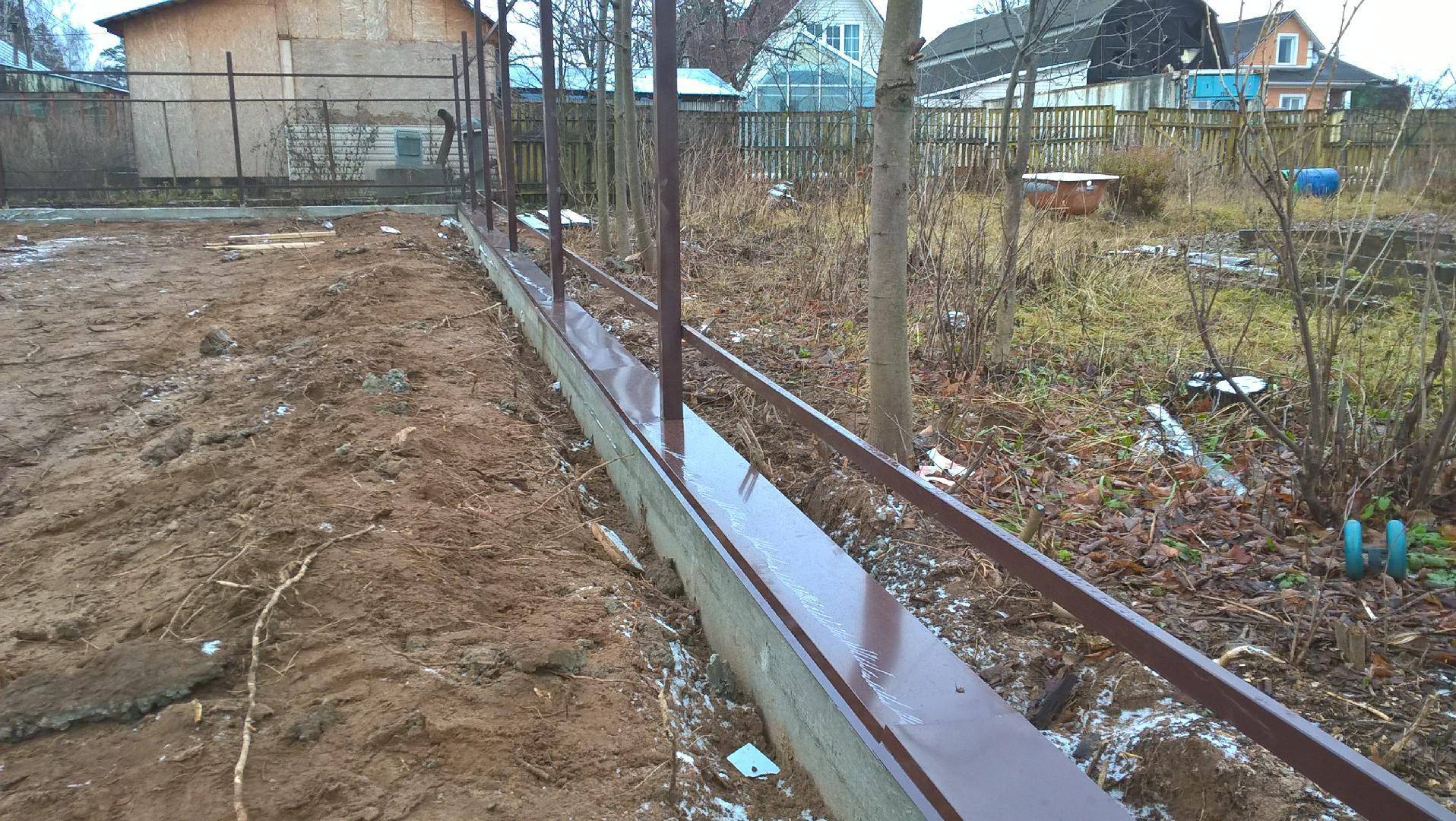

Готовое ленточно-свайное основание

Забор из профнастила на ленточном фундаменте – один из самых дорогостоящих видов основания для таких оград, он обеспечит безопасность вашей жизни, сведет к минимуму затраты на реконструкцию и ремонт забора, будет гарантией надежности и долговечности.

Применение монолитного бетона

Самым дорогим и технологичным способом строительства ленточного фундамента будет применение монолитного бетона. При этом все технологические приемы и последовательность работ не отличаются от тех, что применяют в большинстве иных случаев, создавая такие же конструкции. Марка бетона выбирается в зависимости от нагрузок. Нагрузка на основание определяется выбором материала для стены ограждения и ее высоты.

Массивный забор с кирпичными стенами из керамического или силикатного материала потребует применения бетона марки В25. Если решено применять более легкий материал или ограничиться небольшой высотой, то можно использовать бетон марки В20, стоимость которого ниже. При этом необходимо соблюдать все требования по укладке бетона. Работы надо вести в теплое время года, не допуская промерзания основания и бетонной смеси.

Пример массивного бетонного фундамента под забор из кирпича

Применение морозостойких добавок для бетона возможно, но они создают определенные риски. Добавки позволят уложить смесь, но для набора прочности все равно нужны положительные температуры.

Бетон следует тщательно уплотнять. Это делается либо методом штыкования, либо при помощи вибробулавы. При штыковании используют кусок арматуры диаметром от 12 миллиметров. При укладке бетонной смеси в жаркую погоду необходимо защитить ее от высыхания. Для этого участок монолитной конструкции укрывают полиэтиленовой пленкой и периодически орошают водой в течение нескольких дней.

Ленточный фундамент для забора

Фундамент для забора важнейший элемент этого сооружения, он сильнейшим образом влияет на срок службы всего ограждения

Этой части конструкции следует уделить максимально серьёзное внимание. И чтобы ограждение простояло достаточно долго, требуется заложить качественный фундамент под забор

Важно соблюсти надлежащую технологию и использовать качественные материалы

Ленточные фундаменты для заборов на сегодняшний день являются весьма популярными вариантами

Важно соблюсти надлежащую технологию и использовать качественные материалы. Ленточные фундаменты для заборов на сегодняшний день являются весьма популярными вариантами. Ленточные фундаменты для заборов на сегодняшний день являются весьма популярными вариантами

Ленточные фундаменты для заборов на сегодняшний день являются весьма популярными вариантами

Их выбирают самые требовательные заказчики. Это неудивительно, ведь высокая надёжность — самое главное, что характеризует данный фундамент для забора, цена его будет несколько повышенной, но свои деньги он вполне окупит, ведь при любых капризах природы нужды в его починке просто не возникнет.

Сооружая фундамент для забора из профнастила, можно ограничиться укреплением площадей под столбами. Другой вариант, позволяющий придать повышенную надёжность ограждению из профнастила – ленточный фундамент для забора. Цена в этом случае, как уже указывалось, возрастет, но само ограждение будет застраховано от любых рисков.

Тому, кто хочет качественный фундамент под забор, цена не будет преграждающим фактором. Пусть правильно сделанный ленточный фундамент для забора будет иметь ощутимо более высокую стоимость, зато они простоят несколько поколений без какого-либо ремонта.

Виды фундамента ленточного типа

Фундаменты на основе ленты делятся на два основных вида:

  • Сборные — достаточно простые, конструкция допускает определенные отклонения при возведении. Они выполняются из больших и малых блоков. Для их постройки можно использовать как искусственные, так и натуральные камни. Основным требованием к материалу является надежность и влагостойкость.
  • Монолитные — более технологичные, в последние годы получили большое распространение, хотя и требуют значительной культуры строительства и большого количества умений.

Ленточные основы состоят из таких частей:

  • подушка для фундамента;
  • стены.

Очень часто для немассивных построек, а также на прочных грунтах,  фундаментную подушку не делают.

Преимущественные отличия ленточного основания

Ленточный вид фундамента – один из наиболее распространенных на сегодня видов фундаментов, не только для возведения жилого дома, но и для строительства ограждений.

Именно ленточный фундамент целесообразно использовать для строительства заборов из профнастила

Ленточный фундамент под забор обладает мелким заглублением, поэтому его основным преимуществом как раз и является высокая надежность конструкции и достаточно невысокий объем используемых материалов.

Ленточное основание отличается несложным устройством. Самое главное произвести правильные расчеты нагрузок. Наиболее часто ограждение выполняют из листов профнастила

Здесь важно понимать, что, несмотря на кажущуюся легкость отдельного листа материала, вся конструкция в целом имеет достаточно большой вес и обладает высокой парусностью, поэтому экономить и устанавливать столбчатый фундамент нельзя

Особенности армирования ленточного фундамента для забора

  1. Выбирать металлическую арматуру диаметром 10 мм или больше, устанавливать ее горизонтально.
  2. Вертикальная сетка может быть сечением и 8 мм, но соединять ее с продольной сеткой нужно только скрутками. Использовать сварку не рекомендуется, ведь после нагревания разрушается структура металла.
  3. Металлический каркас должен иметь размеры, где ширина должна составлять половину высоты. Крайние грани прутьев должны быть спрятаны в бетоне, поэтому устанавливаются на расстоянии до 5 см от края опалубки.
  4. Первые два прута ложатся на опоры, отступ от стены опалубки составляет 5 см. затем проводится укрепление горизонтальных и вертикальных прутьев с интервалом 40 см. На верхнюю кромку устанавливают горизонтальные ряды и тоже связывают между собой поперечинами.
  5. Для связывания арматуры лучше использовать специальную гибкую проволоку и вязальный крючок. Лучше использовать проволоку длиной до 30 см, ее нужно сложить пополам и обвернуть по диагонали крестовины. Затем крючком соединить края и поворот, прочно закрутить.

Можно также использовать специальные завязочные насадки на шуруповерты или электрические крючки. Сварку использовать категорически запрещено.

Достоинства и недостатки

Достоинства:

  • прочность, надежность;
  • большой запас несущей способности;
  • возможность строить тяжелое полотно (вплоть до сплошной глухой стены из кирпича или бетона);
  • нижняя часть забора закрыта, нет опасности протока на участок дождевой или талой воды, а также прохода домашних животных или птицы;
  • лента обладает универсальными возможностями — можно устанавливать любые типы полотна, разные конструкции ворот или калиток.

Недостатки:

  • строительство ленточного фундамента требует больших объемов земляных работ;
  • требуется большое количество материалов;
  • постройка ленточного фундамента — сложная и длительная процедура (выдержка отливки занимает месяц и требует ежедневного полива водой, защиты от прямых лучей солнца и т. п.).
  • недостатки ленточного фундамента несколько ограничивают его востребованность — такие основания используются только для массивных и высоких ограждений из кирпича, бетона или блоков. Для более легких ограждений ленточный фундамент избыточен, здесь используются более простые и не столь затратные варианты.

Опалубка основания для забора выполняется также как и для обычного фундамента, с той лишь разницей, что армированное основание обустраивать не требуется

Для каких ограждений предназначен?

Средней тяжести и тяжелые заборы, представленные профилированным листом, арматурными прутами, массивным штакетником, бутом, бетоном и кирпичом, требуют обустройства надежного фундаментного основания, что обусловлено повышенной чувствительностью конструкции к смещениям и значительным давлением на грунт. Простые опорные столбы, не обладающие прочным основанием, способны сдвигаться под воздействием внешних факторов, и в результате ограждение становится потенциально опасным.

Если есть необходимость возведения монолитных и достаточно весомых конструкций ограждений, то необходимо рассматривать в качестве опор не стандартные столбы, а обустройство ленточного фундамента.

Стоит ли делать ленточный фундамент под забор из профнастила?

Забор из профнастила представляет собой сплошное герметичное ограждение. В отличие от конструкций из евроштакетника или иных штучных материалов, он испытывает максимальные ветровые нагрузки и требует повышенной прочности от опорных систем.

Наличие сплошной бетонной ленты, поддерживающей полотно не только в местах крепления к столбам, но и в промежуточных точках, способствует большей устойчивости и прочности сооружения, способности противостоять ветровым или механическим нагрузкам.

Альтернативный вариант — установка отдельных столбов, каждый в свою опору, с последующим монтажом горизонтальных прожилин и самого профнастила. В этом случае нижняя часть забора повисает над грунтом, становится уязвимой для прорастания сорняков, прохода домашней птицы, собак и т.д.

Появляется возможность сделать подкоп, что заметно снижает работоспособность ограждения. Наличие сплошной ленты в основании забора увеличивает его рабочие способности и обеспечивает большую защиту от проникновения на закрытую территорию.

ВАЖНО!
Выбирая наиболее подходящий тип основания, следует учитывать, что установка опор для столбов в собственные скважины с последующим включением их в состав ленты является самым устойчивым и прочным вариантом конструкции, оптимальным в местностях с частыми и сильными ветрами.

Строительство ленточного фундамента для забора

Но в любом случае необходимо соблюдать технологию производства бетонных и монтажных работ. Так, заливка ленточного фундамента под забор обязательно осуществляется поверх песчаной подушки, с армированием и уплотнением при помощи вибротрамбовки (или хотя бы подручными средствами). Без этого будет сложно добиться достаточной прочности и долговечности готовой конструкции.

Подбираем оптимальный фундамент для различных конструкций заборов

При выборе способа строительства фундамента под заборы требуется учитывать тип грунта, его «поведение» при замерзании-оттаивании, уровень подземных вод. Это влияет на глубину траншеи, выкапываемой под опалубку для монолитного фундамента или укладку ЖБ-блоков, необходимость усиления основания сваями

Чтобы сделать фундамент под забор «навечно», важно соблюсти целый ряд условий

Его функции:

  1. Равномерное распределение нагрузки (от собственного веса конструкции, ветровой, снеговой нагрузки).
  2. Защита от размывания грунта при подтоплении от дождя и талых вод.
  3. Придание эстетичности конструкции.

Благодаря фундаменту под забором, сооружение поддерживается в изначальной форме, исключено проседание, деформация, преждевременная порча столбов, других материалов. Если почвы имеют склонность к пучению во время морозов, не обойтись без устройства свай на глубину ниже уровня промерзания грунта. Иначе забор начнет «гулять» при смене времен года.

Если планируется обойтись ленточным фундаментом под забор, придется заложить его так, чтобы исключить выдавливание при промерзании. Это обязательно, несмотря на то, что фундамент имеет армирование или нет. Иначе при сезонных подвижках начнут появляться трещины, пострадает геометрия конструкции.

Определяем глубину залегания фундамента

Нормативная глубина залегания ленточного фундамента для забора определяется в соответствии с нормами СП 22.13330.2016 «Основания зданий и сооружений». Проектные организации обычно пользуются картой с нанесенными на нее изометрическими линиями или таблицей, где указаны показатели промерзания по регионам или даже отдельным населенным пунктам.

Формула расчета глубины фундаментов для заборов в районах с промерзанием менее 2,5 метра:

Dh = √M * d0

Здесь Dh – это нормативная глубина промерзания, M – сумма отрицательных среднемесячных температур за календарный год, а d0 – эмпирический коэффициент, зависящий от характеристик грунта в регионе. Например, для глинистой почвы он равен 0.23, супеси – 0.28, скальных участков – 0.34. К результату расчета глубины залегания фундамента для забора стоит добавить 10-20%.

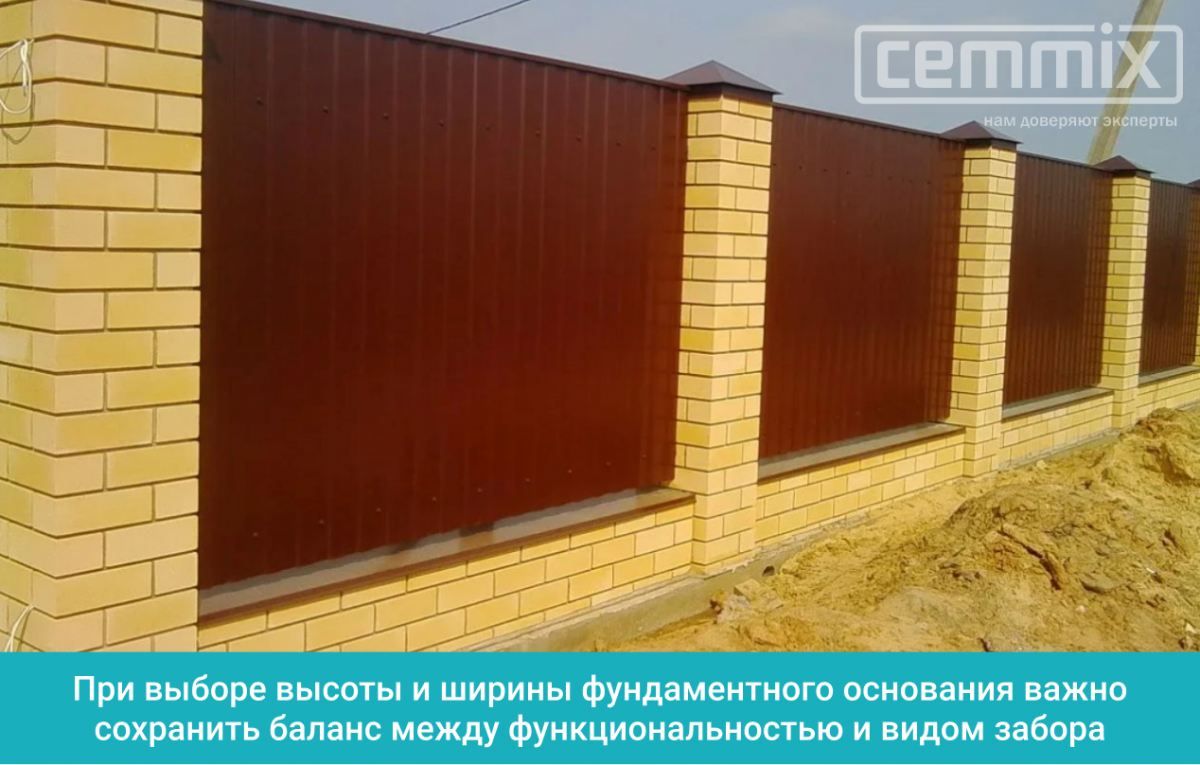

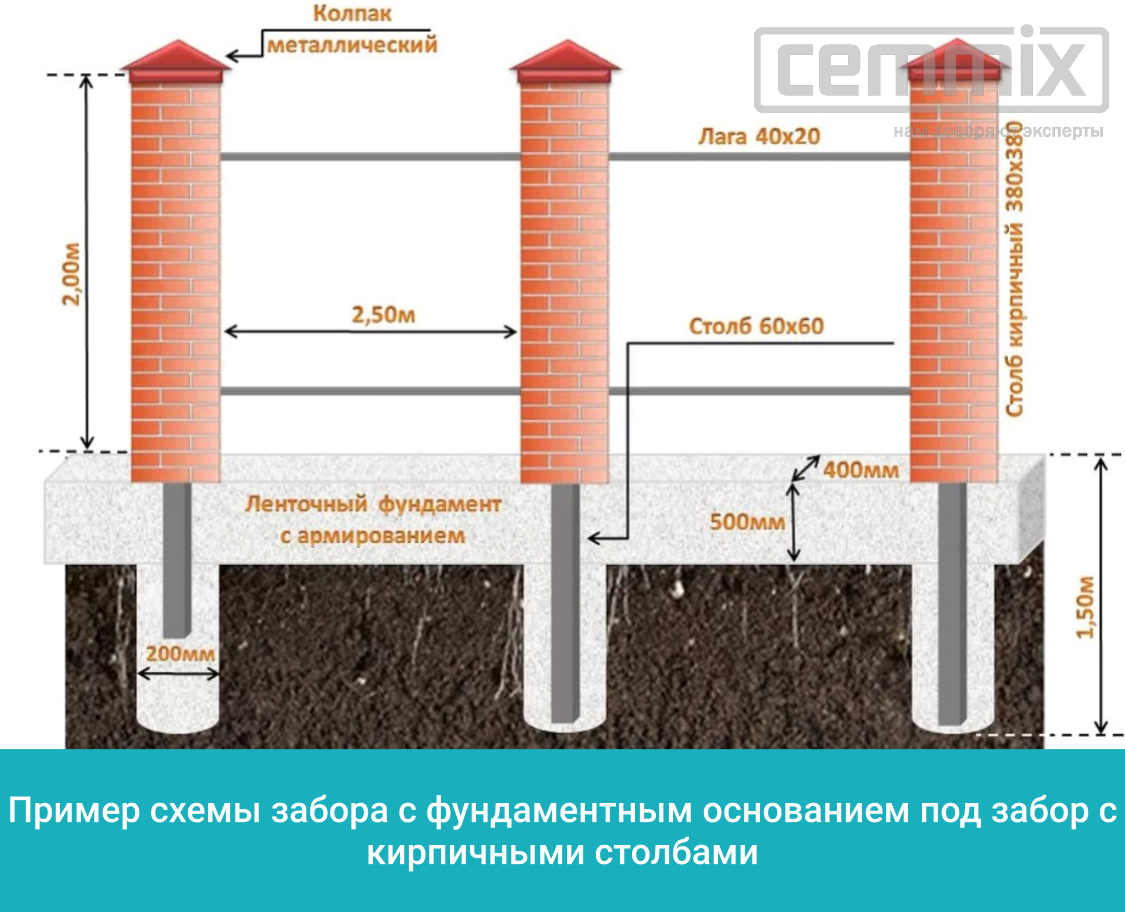

Ширина и глубина ленточного фундамента в зависимости от веса забора

Влияет на решение и весовая нагрузка. При монтаже профлиста, сетки Гиттер и рабицы основание будет испытывать воздействие только собственной массы (она значительна по сравнению с весом остальной конструкции). В этом случае ленточные фундаменты для заборов выполняют декоративную роль, защищают участок от проникновения мелких животных, подтапливания дождевой водой.

Иное дело, если заливка фундамента планируется под кирпичный или бетонный забор:

  1. Ленточное основание подходит для ограждений высотой до 2 м и толщиной в 0,5 кирпича.
  2. Ширина опалубки под заливку фундамента для забора выбирается исходя из его размеров.

Основание фундамента устраивается шириной чуть больше элементов, устанавливаемых на него, поэтому при установке или кирпича «лесенкой», или готовых ЖБ-изделий оно выполняется шире, чем при монтаже рабицы, профлиста. Здесь важнее не «габариты» фундамента под выбранное ограждение, а его возможность выдерживать вес в длительной перспективе.

Деформационные швы – необходимо или лишняя услуга строителей?

При большой длине железобетонных оснований в них рекомендуется делать деформационный шов. В монолитных конструкциях он необходим каждые 4,5-5,0 м. Если деформационного шва нет, основание «порвет», на поверхности появятся трещины и начнется процесс разрушения. Никакое армирование самой ленты, столбов для забора не спасает от этого. Но это справедливо только к «длинным» ограждением. При расстоянии между углами менее 10 метров, которое чаще встречается в частном строительстве, этот вопрос остается на усмотрение владельца.
