Как сделать фундамент под откатные ворота: схемы, фото и видео

Закладной элемент и конструкция ворот

Закладной элемент делают из швеллера (двадцатки) длиной равной длине ямы, и отрезков арматуры d12. Арматура отрезками по 100 см приваривается к швеллеру, и из этой же арматуры делаются поперечные связи, которые также привариваются. Сделанную конструкцию следует опустить в яму, арматурой вниз и зафиксировать так, чтобы швеллер плотно прилегал к столбу забора, и располагался в параллельной плоскости относительно ворот. От высоты закладки элемента зависит просвет между поверхностью дороги и воротами. Его можно поднять, воспользовавшись регулировочными площадками, но упустить уже не получится. После установки и регулировки яму окончательно заливают бетоном вровень с поверхностью, при этом нельзя, чтобы бетон полностью перекрывал закладной элемент, так как это может помешать установке ворот.

После высыхания бетона следует установка блоков управления, привода, рамы ворот. Ворота могут быть самодельные, и для их сооружения понадобятся трубы для создания рамы (60х40, 20х20), и все необходимые для конструкции составляющие (направляющие ЭКО, опора на роликах, концевой ролик, ловитель, верхний и нижний концевик, квадратный кронштейн). Для их сборки можно использовать чертежи, как на фото №2 (это только один из всевозможных видов конструкции рамы, в реальности можно, а иногда нужно самому разрабатывать эскизы, опираясь на собственные предпочтения, размеры проема и даже фантазию). Обшивку ворот обычно делают из металлопрофиля, подобранного по цвету к остальной ограде. Проекты для них можно создать самостоятельно или воспользоваться уже готовыми.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Заливка фундамента

Изготовление бетонного раствора

Раствор , заливаемый в фундамент под откатные ворота, можно приобрести на заводе ЖБИ или изготовить непосредственно на строительной площадке, это не сложно, особенно если под руками есть бетономешалка.

Бетон изготавливают по следующей рецептуре:

• 4 мешка цемента;
• 0,5 кубических метра песка;
• 0,3 кубических метра щебня мелкой фракции или гравия.

Непосредственно перед заливкой П-образную конструкцию монтируют в уже подготовленный котлован. После того, как она установлена на место необходимо верхнюю полку выставить по горизонтали. Для этого и нужен строительный уровень, кстати, допустимо использовать лазерный прибор или ватерпас.. Неверный монтаж закладной детали приводит к тому, что створка будут закрываться или открываться с перебоями. После монтажа закладной можно приступать к заполнению ямы бетоном.

Бетон в заливают в несколько заходов, послойно. То есть заливают первый слой и утрамбовывают. Для этого применяют вибрационный трамбовщик, если его нет под руками, то для этой операции нужно использовать арматурные прутки. То есть арматуру погружают на максимально допустимую глубину и вытаскивают обратно. Таким образом, происходит удаление воздуха из залитого бетона и он постепенно уплотняется. После того, как один слой схватился, то можно заливать второй и так далее. При выполнении заливки необходимо отслеживать, что бы поверхность закладной детали оставалась чистой.

После того, как фундамент откатных ворот залит, начинается технологический перерыв, как минимум он должен продлиться от 2 до 5 суток. В зимнее время этот срок должен быть увеличен. Но на самом деле оптимальный срок, который во время которого бетонная смесь набирает полную прочность необходимо выдержать 28 – 30 суток.

Как проще провести земляные работы

Проведение земляных работ начинается с рытья траншеи под верхний армопояс. Он примыкает вплотную к основанию забора без жёсткой связи с ней, имеет ширину не менее 40 см и глубину, соответствующую действующему классу нагрузок. Чтобы быть уверенным в прочности связывающего пояса, можно руководствоваться простой схемой: глубина подземной части в 25 см при массе створки до 1000 кг и 35–40 см при массе створки свыше 1000 кг и её длине не более 5 метров.

На втором этапе роются ямы для бетонирования столбов. Стенки ям можно использовать в качестве готовой опалубки, только если грунт не слишком рыхлый. Если стенки сильно осыпаются, ямы следует рыть на ширину в 10–15 см больше с каждой стороны для устройства щитовой опалубки. Сечение столбов — квадрат, сторона которого равна ширине верхнего связывающего пояса.

Вырыть ямы под столбы можно достаточно просто обычной штыковой лопатой. После зарубки по краям и разрыхления дна выемка грунта производится штукатурным ковшиком. Когда глубина ям становится слишком большой и выемку не произвести руками, ручку ковша следует удлинить стальной трубой и выгребать разрыхленный грунт, прижимая ковш к стенке ямы.

При выкапывании ямы под второй столб необходимо увеличить её ширину с внутренней части примерно на 1/5 от глубины залегания фундамента. Другой вариант — заглубить второй столб хотя бы на 1/3 больше длины первого. Чтобы обеспечить наклон внутренней грани, в яму укладывается отрезок пенопластовой плиты.

После того как ямы вырыты, на их дно насыпают ПГС слоем около 20 см и трамбуют подушку колодой. Далее в опалубку вкладывают мешки из полиэтиленовой плёнки, соответствующие размерам «ног» фундамента. Верхние края мешков нужно подрезать и завернуть на дно траншеи под армопояс. Надземная часть фундамента формируется опалубкой из досок шириной в 200–250 мм, верхняя грань которых выводится в общий горизонт. В опалубку и траншею также укладывается гидроизоляция — полиэтиленовый рукав, верхние края которого выворачивают наружу и крепят скобами к внешним сторонам палуб. Внутри перехлёсты плёнки фиксируются обычным скотчем.

Установка закладной и заливка бетоном

Что касается закладной конструкции, то, как уже было сказано выше, для этого чаще всего используют металлические швеллера. Здесь есть один нюанс, который касается размеров этого стального профиля.

Если монтируется швеллер под номером 20, то его будет достаточно уложить в фундаментную конструкцию, прикрепив к армирующему каркасу.

Можно уложить два швеллера под номером 10, скрепив их между собой арматурой или уголками.

При этом данная конструкция укладывается так, чтобы один из профилей оказался в глубине тела фундамента. Теперь о том, как производится установка и монтаж закладной.

Здесь также несколько вариантов. Один из них – это уложить в подготовленную траншею армирующий каркас, а затем к нему приварить швеллер. Второй вариант – собрать весь каркас вместе с закладной вне траншеи. А затем всю конструкцию уложить по месту ее назначения.

При небольшой глубине траншеи каркас собой может представлять ряд приваренных к швеллеру арматурных стержней или уголков (последний вариант лучше). Они сгибаются в виде буквы «П» и привариваются к швеллеру полкой. Свободными концами арматуры или уголков конструкция будет опускаться вниз.

Что касается свайного фундамента, то закладная приваривается к армокаркасу ростверка. Если это винтовые сваи из стальных труб, тогда швеллер укладывается на них и приваривается. Кстати, необходимо отметить, что дополнительно швеллер крепится к стойке откатных ворот. Но перед тем как это сделать, надо обязательно закладную выровнять по высоте и по направлению движения воротного сооружения.

Теперь о бетонировании. Этот процесс ни чем от обычной заливки фундамента не отличается. Для этого надо приготовить бетон с классической рецептурой: цемент — песок — щебень в соотношении 1:2:3. И, как обычно, залитый раствор должен выстоять не менее 28 дней. Но и тут есть один немаловажный нюанс.

Перед тем как провести заливку фундамента под откатные ворота, надо уложить под верхнюю полку швеллера электрический провод. Это на тот случай, если сами ворота будут открываться от электропривода. При этом кабель надо обязательно уложить в пластиковую гофру.

Сама заливка бетона производится в три — четыре этапа. То есть, заливается один слой и утрамбовывается. Затем на него следующий с теми же операциями по удалению воздуха из растворной смеси. И так далее

Единственное, на что надо обратить внимание, это на уровень верхней полки закладной детали. Закрывать ее раствором нельзя

В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта.

Сооружаемые своими руками откатные ворота на сваях должны быть обеспечены гарантированной прочностью. Поэтому заливка бетона в скважины производится в соответствии с правилами закладки свайных фундаментов. А это не только правильный подбор диаметра ям, но и правильная сборка армирующего каркаса с точным выбором диаметра используемой арматуры. Так как свайный каркас для откатных ворот сооружение небольшое, то можно использовать арматуру диаметром 6 — 10 мм. Она собирается в три или четыре ряда и обвязывается катанкой диаметром 4 — 6 мм.

Если в конструкции откатных ворот присутствует электропривод, то под него надо обязательно установить дополнительную закладную. Это может быть стальной лист толщиною 4 — 5 мм. Он приваривается к нескольким пруткам арматуры, уложенных в виде гребенки. Эта конструкция стержнями утапливается в бетон после полной его заливки. Иногда вместо такой основы, в раствор закладываются несколько анкеров. К ним впоследствии крепится подставка под привод ворот.

Если заборные столбы по каким- то причинам не могут стать опорами для ворот, тогда для них придется устанавливать отдельный опорный столб. Его обычно сооружают в конце фундамента, делая под него отдельный фундамент в виде квадратной ямы.

Фундамент под откатные ворота своими руками – пошаговая инструкция

Сооружение основания под такие ворота – процесс серьезный и довольно трудоемкий, но соорудить его можно своими силами, если выполнять все действия последовательно и придерживаться описанной выше технологии заливки.

Можно выделить следующие этапы работ:

1. Составление схемы с учетом всех параметров будущего основания (размера ворот и проема, длины, глубины и ширины траншеи, степень промерзания грунта).
2. Выкапывание ямы под заливку фундамента.
3. Установка арматурного каркаса и швеллеров. Разместить конструкцию следует примерно на 50 см ниже верхней части ворот. На другой стороне проема делают еще две закладные, отступив 10-15 см от края. На них крепятся ловители, которые ограничивают движение полотна ворот. Как правильно сделать закладную, будет описано ниже.
4. Изготовление бетонного раствора (цемент, песок и щебень в нужных пропорциях).
5. Заливка основания. В процессе бетон нужно слегка утрамбовывать. Бетону нужно дать пару дней отстояться, после чего между арматурой, которая выступает, установить три поперечных швеллера так, чтобы они располагались строго по вертикали и горизонтали. После этих действий уже можно залить остальную часть бетонного раствора.
6. Выдержка фундамента. Идеальным вариантом будет выдержать фундамент 28 дней, однако, на практике для такого типа сооружений достаточно и 14 дней.

Свайный вариант фундамента

Принципиальная схема монтажа иная, чем в предыдущем случае. При длине полотна в шесть метров будет достаточно трех свай.

Выбор

Поскольку винтовые сваи и являются фундаментом, то при их выборе нужно посоветоваться со специалистом. Дело в том, что рынок предлагает самые разные образцы.

Сваи двухлопастные

Каждая свая имеет ствол и лопасти. В зависимости от ширины лопастей различают узколопастные и широколопастные. Первые применяются при сильно промерзающих или вечномерзлых грунтах. Использование второго вида оправдано при илистых, глинистых, песчаных, торфяных почвах, поскольку у них больше площадь опирания, чем у узколопастных.

Различаются наконечники. Они могут быть литыми и сварными. Если в почве имеют твердые включения (камни, графий), подойдет свая с литым наконечником. При обычных грунтах можно воспользоваться сварными наконечниками.

Имеют значение конфигурация и количество лопастей.

Нельзя приобретать дешевые сваи с некачественным антикоррозийным покрытием. Экономия в данном случае обязательно приведет к убыткам в дальнейшем.

Установка

Сначала необходимо сделать чертеж будущего фундамента. Потом на местности в соответствии с ним производится разметка мест установки.

Предварительно пробуривается ямка с помощью садового бура на глубину 0,5 метра. Она нужна, чтобы задать направление движения свае.

Вкручивание одним человеком

После этого можно начинать вкручивание. В принципе с этим может управиться один человек, но лучше, если вкручивать будут двое. Один будет крутить, второй следить за вертикальностью вхождения сваи в землю

Это очень важно

Вкручивание производится при помощи рычага. Сделать рычаг можно самостоятельно. В технологическое отверстие вставляется металлический лом, а на его концы надеваются трубы. Существуют и специальные гидравлические механизмы, которые существенно ускорят процесс вкручивания.

После установки свай производится их обрезка, чтобы выровнять их по уровню земли.

Оголовки

После обрезания полости свай заполняются цементным раствором. Он нужен для усиления фундамента и в качестве дополнительной защиты от коррозии.

Свая в грунте

Затем на сваи надеваются оголовки и привариваются. Они нужны для крепления направляющего швеллера. Сварные швы необходимо зачистить и покрыть антикоррозийным покрытием.

Закладка фундамента под ворота не представляет особой сложности. Если соблюдена технология монтажа на всех этапах, фундамент будет прочным, следовательно, увеличится срок бесперебойной службы ворот.

Дополнительную информацию о строительстве фундамента с закладной можно получить из видео.

Больше узнать об установке ворот на сваях винтовых можно из видеоматериала.

Технология заливки фундамента

Заливка основания – это один из самых важных моментов во всем процессе. Условно все действия, связанные с проведением данных работ, можно разделить на несколько этапов:

1. Расчет размера траншеи. Ширина фундамента должна быть примерно полметра, глубина зависит от степени промерзания грунта, как правило, она колеблется от 1,5 до 2-2,5 метров. От края проема со стороны отката ворот следует отступить расстояние, которое равно половине ширины проезда.
2. Выкапывание траншеи. Яма должна соответствовать полученным размерам, на ее дно выкладывается подушка высотой 10-15 см, состоящая из гравия и песка.
3. Изготовление основы из арматуры. Металлические штыри можно связать между собой специальной проволокой или приварить друг к другу. Необходимо следить за тем, чтобы арматура была прочно зафиксирована. Полученный каркас нужно расположить таким образом, чтобы та часть конструкции, которая выступает, располагалась не менее чем на 10 см ниже поверхности грунта. Фундамент должен находиться вровень с землей, при помощи строительного уровня следует проверить правильное расположение конструкции, она должна быть установлена строго по горизонтали.
4. Изготовление бетонного раствора. Понадобится примерно 2 ведра цемента и 5-6 ведер песка. Для того чтобы фундамент лучше встал и был более прочным, в раствор можно добавить щебень в том же количестве, что и цемент. Чтобы смесь была прочной и качественной, нужно брать цемент маркой не ниже 500, а щебенку фракции 30-40. Смесь не должна быть слишком густой. После приготовления раствора можно проверить его качество, для этого можно ударить по бетонному блоку молотком, он не должен крошиться.
5. Заливка бетоном. Раствор необходимо залить таким образом, чтобы он закрыл не менее двух третей арматуры, это придаст сооружению прочность. Во время заливки следует внимательно следить за тем, чтобы каркас из арматуры не смещался в сторону.
6. Монтаж швеллеров. Элементы необходимо зафиксировать строго по вертикали и горизонтали, только после этого при помощи сварочного аппарата закрепить их на той части арматуры, которая выступает. Затем залить бетоном остальную часть основания. Заливка фундамента для откатных ворот должна производиться вместе с несущим швеллером, иначе полотно, двигаясь по пустому швеллеру, будет греметь. Затем следует приварить основной и приводной швеллера по направлению движения ворот. Следите за тем, чтобы не располагать его близко к забору, чтобы ворота беспрепятственно двигались, не задевая столбы.
7. Затвердевание бетона. Это займет от 7 до 14 дней в зависимости от времени года и погодных условий. По нормативам СНИП фундамент должен выстояться не менее 28 дней.

https://youtube.com/watch?v=kaCR5tGZ5Wc

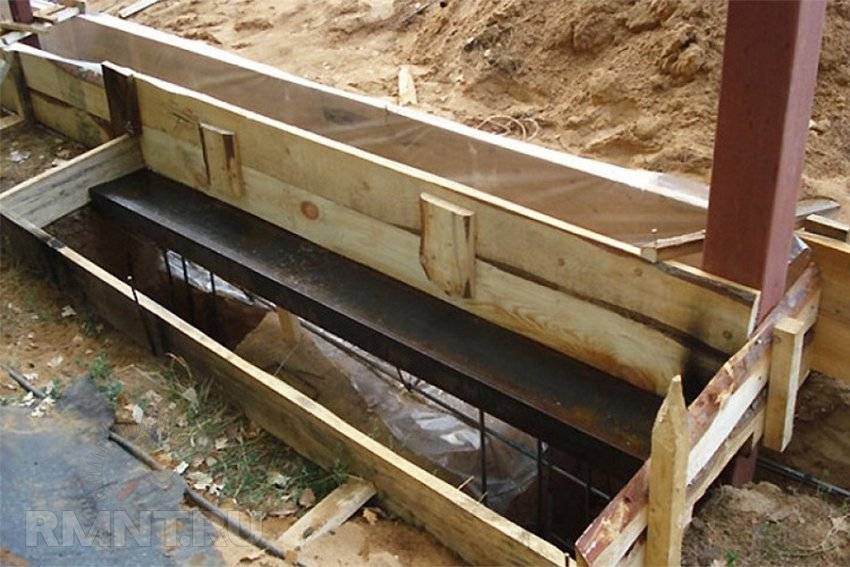

Закладной элемент

Эту часть конструкции делают из швеллера шириной 20см, длиной равной траншее для фундамента, и используют арматуру сечением 12 мм для объединения частей конструкции и также для создания арматурного каркаса. К подготовленному швеллеру вертикально с помощью электросварки крепят отрезки арматуры около 1 м длиной.

Собранную конструкцию опускают в траншею, направляя вниз арматурой, следя чтобы швеллер боковой частью, прилегал к опорному столбу и был расположен горизонтально

Важно правильно выставить верхний край швеллера, это влияет на наличие и размер зазора между дорогой и низом ворот. При необходимости установки дополнительных столбов, то их вкапывают в грунт и крепят к закладному элементу

Заливка траншеи раствором бетона выполняется так, чтобы верхняя часть швеллера осталась чистой. Обычно в зависимости от погоды раствор схватывается в течение 6-7 дней. Арматурный каркас в траншее размещают строго горизонтально.

Его верхнюю часть, необходимо расположить ниже поверхности почвы на 11-12 см. бетонный раствор для фундамента приготовить несложно, соотношение компонентов: 6 мер песка на 2 меры цемента, смешивать раствор необходимо до консистенции сметаны.

Для усиления всей конструкции можно в бетонный раствор добавить щебень. В этом случае пропорции раствора те же, но в него добавляют 2 меры щебня

Заливать бетон необходимо осторожно, наблюдая за тем, чтобы не сдвинулся арматурный каркас. Раствор в траншею необходимо заливать в один прием на 1/2 ямы

Такой способ бетонирования обеспечит надежную фиксацию арматуры.

После этого производят крепление поперечных швеллеров, 3 из них должны находиться в арматурном каркасе. Необходимо обязательно выровнять швеллер по вертикали и горизонтали. После чего его приваривают к арматуре и заливают раствором, в результате проделанных работ вы получите фундамент, для устойчивости усиленный 3 швеллерами расположенными поперек траншеи.

Уровень проезжей части, должен располагаться на 7 см выше, чем забетонированы швеллера. Нужно не забывать о том, что во время заливки фундамента удобно проложить электрический кабель для подключения автоматических устройств.

1 этап – проект откатных ворот из профнастила

Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.

Эскиз откатных ворот из профнастила

Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.

Эскиз откатных ворот

Схема откатных ворот из профнастила

Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.

Схема откатных ворот

Чертеж откатных ворот из профнастила

Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.

Чертеж откатных ворот

Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.

Общие рекомендации по заливке фундамента

Фундамент для откатных ворот своими руками должен быть точно размечен и спроектирован прежде, чем вы начнете рыть котлован для него. Поэтому сначала составьте план-схему, все замерьте, а потом уже можно приступать к земельным работам.

Вам следует определиться, на какую глубину промерзает грунт, так как копать будете, не доходя до этого уровня. На эту глубину и нужно уложить арматурный каркас. Затем заливается бетонный раствор, разводить его нужно согласно инструкции.

Заливка основы производится по той стороне, в которую идет откат ворот. Если механизм при открывании движется в левую сторону, то фундамент заливается именно там, а не наоборот.

По параметрам: глубина – не ниже промерзания грунта, ширина в районе 600 мм, а длина составляет примерно половину ширины воротного проема (+/- несколько сантиметров).

Если знать, как правильно залить ленточный фундамент под ворота, верно все рассчитать, то ворота не «уедут» со временем и фундамент прослужит долгие годы.

Фундамент для ворот своими руками потребует не только расчетов, но и инструментов и материалов для работы. Вам понадобится: аппарат для сварки, прутья арматуры, стандартные П-образные профили из металла (швеллеры), а также иные приспособления, необходимые для работы с землей, бетоном и металлом.
