Установка ворот своими руками
Лучше всего приварить каретки так, чтобы, в случае каких-то проблем, можно было их срезать.
На подготовленном фундаменте (швеллер) размещаем роликовые каретки на большом расстоянии друг от друга. Ставим на них ворота (ролики надо продеть в направляющую балку). После измерения уровнем свариваем каретки на швеллере.
Важно отметить, что многие используют для крепежа кареток на швеллер анкеры или болты (на роликовых каретках имеются отверстия). Это не верно
Сам процесс трудоемкий и забирает много времени. Обычно несколько дней уходит на вырезание отверстий. Если ошибетесь хоть на 1 мм, придется срезать все болты и начинать работу заново. Каретки привариваются на ворота до 800 кг, а на профнастиловые ворота – до 400 кг.
Закрепляем остальные комплектующие (фурнитура) на заранее подготовленные закладные 60*30 мм, закрепленные при помощи арматуры.
На конец направляющего рельса ставится концевой ролик (у него есть зажим). Направляющий рельс нужно закрыть с 2 сторон при помощи заглушек.
После подгонки, измерения уровнем довариваем каретки.
Как выбрать
Выбор подходящей роликовой каретки производится исходя из размеров, веса и других параметров полотна ворот. Основные критерии:
- точки установки роликов;
- материал изготовления (есть металлические колеса, но иногда встречаются детали из полимерных материалов);
- прочность конструкции;
- тип и качество подшипников;
- производитель;
- цена комплекта.
Если вес створки превышает 400 кг, требуется усиленная конструкция каретки. Как правило, установка роликов производится на 4 резьбовых элементах, под которые приходится делать отверстия в кромке полотна (или приваривать специальную монтажную пластину с отверстиями).
Опорные детали воспринимают на себя всю нагрузку от веса ворот, поэтому должны соответствовать основным требованиям
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Необходимые материалы для монтажа
В зависимости от вида ворот потребуется выполнение различных работ по их установке.
Откатные ворота делают трех типов:
- подвесные;
- рельсовые;
- консольные.
Подвесные достаточно просты в изготовлении и надежны, но требуют больших затрат металла и ограничивают въезд по высоте.
Рельсовая конструкция считается самой простой в изготовлении. На поверхность земли устанавливается рельса, по которой на роликах движутся откатные ворота. Такие ворота очень удобны тем, что не требуют много пространства для открывания. Но в тоже время они чувствительны к погодным условиям, и снег может надолго вывести их из строя.
Подвесные и рельсовые ворота просты по монтажу. Установить их под силу даже неспециалистам.
Грязь, мороз, лед и т.п. не будут оказывать никакого воздействия на раздвижную систему откатных консольных ворот.
Ворота третьего типа — консольные, требуют профессиональных навыков, но и лишены недостатков предыдущих видов.
Конструкция консольных ворот ничем не ограничивает их сверху, она не привязана к лежащему на земле рельсу. В нижней их части делается направляющая балка. К ней крепятся роликовые блоки, к которым на консолях подвешивают полотно ворот. Иногда балку с блоками устанавливают в середине либо вверху ворот. Такие ворота легко открываются. Им не страшны даже самые сильные снегопады. Но они требуют много места для установки, что иногда невозможно сделать.
Для установки откатных ворот требуется подготовить место. Для начала желательно определить, будут забор и ворота строиться на новом месте или будут использоваться старые закладки. Во втором случае надо убедится в надежности и прочности опорных столбов.
Опорный столб должен быть расположен таким образом, чтобы была возможность вырыть рядом с ним яму под фундамент, размерами 0.5 на 2 метра.
Ширину для откатных ворот делают в четыре метра. Это общеевропейский стандарт, под который изготавливают составляющие материалы.
Еще до начала монтажных работ нужно определиться с облицовочными материалами.
Каждый из них имеет разный вес, и в зависимости от веса заранее просчитываются силовые элементы, которые будут использованы для установки ворот.
Итак, вдоль забора копается яма под фундамент. Если предполагается, что ворота будут автоматические, то там размещается подводка для электрокабеля и система привода. Потом все бетонируется, но привод должен при этом остаться на поверхности.
Через неделю, после застывания бетона, ставят тележки с роликами, которые будут двигать ворота.
Створки начинают устанавливать только после того, как фундамент окончательно затвердел. Ролики выставляют по направляющей. После установки роликовые тележки приваривают к швеллеру. Далее устанавливают концевой ролик, улавливатели и верхние ролики.
Если потребуется автоматизация ворот, то покупается нужная фурнитура. Чтобы правильно подобрать привод — рассчитывается вес конструкции и ее размер.
Для автоматизации ворот потребуются:
- блок управления;
- электронный привод;
- элементы безопасности;
- рейка с зубчиками;
- пульт дистанционного управления;
- сигнальная лампа.
Монтаж электропривода делается следующим образом:
на швеллер устанавливается основание привода и прикручивается к нему болтами. Посередине привода крепят зубчатую рейку. Далее устанавливают концевые выключатели и подключают привод. Затем устанавливают фотоэлементы систем безопасности и присоединяют сигнальную лампу.
Выбор и монтаж электропривода желательно поручить специалистам.
Преимущества и недостатки откатных ворот
Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:
- Бесшумность работы. Скрип не потревожит домочадцев или соседей.
- Не занимают много места как в открытом, так и закрытом состоянии.
- Очистки наледи, снега или забивающегося мусора большей частью не требуется.
- Минимальное обслуживание требует лишь регулярной проверки ходовой части.
- Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
- Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.
Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.
Материалы для изготовления ворот своими руками
Схема откатных ворот : 1 – Направляющая балка, 2 – Опора роликовая (тележка), 3 – Ролик концевой съёмный, 4 – Ловитель нижний, 5 – Ловитель верхний, 6 – Верхний фиксатор с роликами (кронштейн), 7 – Подставка.
С оборудованием для создания откатных ворот определились, теперь посчитаем, во сколько обойдутся откатные ворота (сдвижные/въездные). Как и любому строителю, нужна смета, т. е. стоимость материалов для изготовления ворот.
Берем материалы для обычных откатных ворот с проемом 4 м. Их можно свободно купить на металлобазе, рынке или в гипермаркете. Разумеется, все нижеописанные материалы можно заменить на иные, которые вам будут больше нравиться и казаться более целесообразными, надежными, дешевыми и т.д.
Для изготовления бетона для укрепления «закладной откатных ворот» нам понадобятся:
- 3 ведра щебня;
- 3 ведра песка;
- 1 ведро цемента.
«Закладная» – это швеллер с шириной 20 см и длиной в половину от ширины самих ворот. Прямо на нем будут крепиться роликовые каретки. На швеллер приваривают арматуру длиной до 1 метра. Нужно 12-18 м арматуры.
Для создания полотна (высота – 2 м, ширина – 4 м) с односторонней зашивкой профнастилом понадобятся такие материалы:
- профнастил – 10 кв. м;
- труба 40*20 – 20 м;
- труба 60*30 – 20 м;
- труба 60*60 – 5 м;
- траска – 1 банка;
- электроды – 1 уп.;
- грунтовка и растворитель – 1 банка;
- заклепки (или саморезы) – 150-200 шт.;
- круги – 3-4 шт.
Вопросы и ответы
Рассмотрим самые частые вопросы, которые возникают у неопытных людей в процессе изготовления и монтажа роликовых кареток для откатных ворот.
Можно ли изготовить ролики, вращающиеся просто на осях, без подшипников?
Нет, такие ролики очень быстро заржавеют и утратят подвижность. Единственным перспективным вариантом могут стать бронзовые втулки с такими же осями, но, по степени сложности они будут уступать обычным колесам на подшипниках.
Если консольная конструкция по каким-то причинам недоступна, какой вариант лучше выбрать — с верхней подвеской или нижней опорной рельсой?
В этом вопросе надо руководствоваться условиями эксплуатации и размерами автотранспорта, проходящего через ворота. Если дорога асфальтированная, особой грязи нет, можно выбрать створку с нижней опорой. Однако, на грунтовых дорогах или в условиях частых осадков лучше использовать вариант с верхней направляющей.
Какой металл следует использовать для самостоятельного изготовления роликов?
Оптимальный вариант — нержавеющая сталь. Она достаточно жесткая и не боится коррозии. На таких роликах придется периодически менять подшипники (раз в 4-6 лет), но особого износа или деформаций ожидать не следует.
Что лучше, заказ роликов у токаря и самостоятельное изготовление кареток, или покупка готовых колесных комплектов?
Приобретение готовых роликов всегда предпочтительнее. Никогда не известно, какой металл будет использоваться при изготовлении, насколько квалификация токаря соответствует ожиданиям заказчика. Поэтому, лучше купить готовые изделия с известными параметрами.
Для каких створок могут быть использованы каретки с двумя роликами?
Конструкции с двумя роликами должны быть использованы для перемещения створок весом не более 500 кг. Для более крупных и тяжелых ворот используют каретки с 6-8 роликами.
Электромагнитный замок на калитку
Как можно украсить забор?
Почтовый ящик для забора
Калитка для забора из профнастила
Какие замки можно устанавливать на калитки из профнастила
Колпаки на столбы забора
Виды откатных ворот
Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда
Консольные
Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.
Подвесные
Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.
Колесные
Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.
Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4
Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Расходы
Из чего складывается указанная мной цена материалов и фурнитуры для ворот?
Расклад примерно такой:
- Комплект фурнитуры — около 15000 рублей;
- Металл для каркаса — 5000;
- Фундамент (арматура, бетон, песок) — 5000;
- Автоматизированный электропривод — 15-30 тысяч в зависимости от производителя и функциональности;
- Электроды, провода питания привода, краска и прочая мелочевка — еще от двух до трех тысяч.
Пару пунктов в списке стоит разобрать более детально.
Фурнитура
Что включает типичный набор фурнитуры?
Вот перечень набора Came серии М итальянского производства:
| Элемент | Количество, единиц |
| Тележки опорные (8 роликов) | 2 |
| Ролик концевой | 1 |
| Улавливатель для концевого ролика | 1 |
| Рельс направляющий, длина 6 метров | 1 |
| Заглушка для рельса | 2 |
| Скоба направляющая (2 ролика) | 1 |
Схема откатных ворот на роликах с указанием точек монтажа фурнитуры.
Стоимость комплекта определяется:
- Производителем. По понятной причине отечественная продукция обходится заметно дешевле импортной;
- Расчетной нагрузкой (то есть, попросту говоря, весом створки). Чем она больше, тем более жесткие требования предъявляются к прочности и износостойкости фурнитуры, что прямо влияет на ее стоимость.
Я приведу несколько примеров розничных цен.
| Бренд | Страна -производитель | Вес створки, кг | Стоимость комплекта |
| Came | Италия | 350 | 14250 |
| Came | Италия | 700 | 26400 |
| Came | Италия | 1700 | 71475 |
| Alutech | Беларусь | 500 | 15450 |
| Ролтек | Россия | 500 | 12750 |
| Ролтек | Россия | 2000 | 43950 |
Внешний вид комплекта фурнитуры Ролтек для нагрузки 500 кг.
Автоматика
Помимо производителя, комплекты автоматики различаются:
- Максимальным весом створки. Чем он больше, тем большая мощность требуется от электропривода;
- Скоростью открывания и закрывания. Обычно она варьируется от 0,15 до 0,35 м/с;
- Комплектацией. Пульт (пульты), фотоэлементы, сигнальные лампы могут входить в базовый комплект поставки или приобретаться отдельно.
Вот небольшая выдержка из прайс-листа российского представительства итальянской компании Nice.
RB400KCE
- Максимальная масса створки — 400 кг;
- Скорость — 0,35 м/с;
- Комплектация: привод с встроенным блоком управления, пульт, фотоэлементы, сигнальная лампа с антенной, замковый переключатель;
- Стоимость: 28440 рублей.
Электропривод Nice RB400KCE в полной комплектации.
Run 1800
- Максимальная масса створки — 1800 кг;
- Скорость — 0,16 м/с;
- Комплектация: привод с встроенным блоком управления;
- Стоимость: 41472 рубля.
Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы
Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.
Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.
Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.
Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.
На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.
Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.
Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.
Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.
Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.
Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить
После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.
Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.
Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.
Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.
После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.
Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.
На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.
Акция!
При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.
Монтаж своими руками подвесных откатных ворот

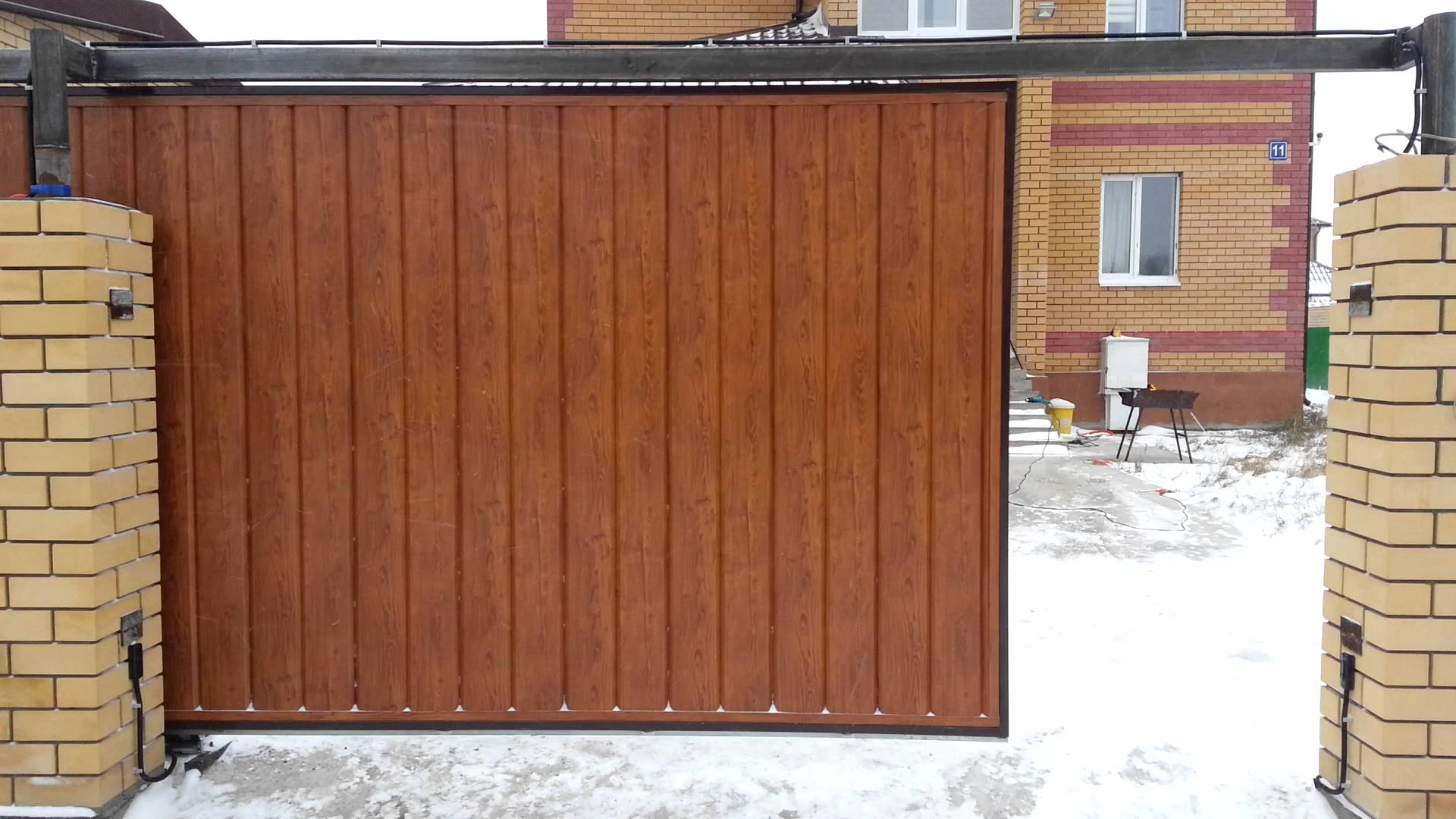

Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.
Конструкция предполагает наличие верхней направляющей балки
Необходимые для работы инструменты и материалы
Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.
Перечень используемого инструмента зависит от комплектности ворот
Из материалов надо иметь в наличии:
- профильную трубу различного сечения;
- крепёж;
- фурнитуру;
Фурнитура должна быть в достаточном количестве и высокого качества
- бетонный раствор;
- опорные столбы;
- профнастил или другой материал для оформления створок.
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы
Изготовление каркаса
Изготовление каркаса выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов. | |
| К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение. | |
| Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот. |
Установка полотна и крепление замка
Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.
Замок должен иметь подходящую конструкцию
Изготовление и монтаж рамы
У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.
Паз должен быть идеально ровным
Установка направляющих и фурнитуры
Работы выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Из металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см. | |
| Проверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться. | |
| На оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим. | |
| К третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки. | |
| Устанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы. |
Устройство и принцип действия откатных ворот
Два метода изготовления:
- Моноширма;
- Двойное синхронное изделие.
Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.
Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.
Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.
Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.
Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.
Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:
- Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
- Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
- Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.
Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.
