Гараж из лстк: строим сами

Утепление

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

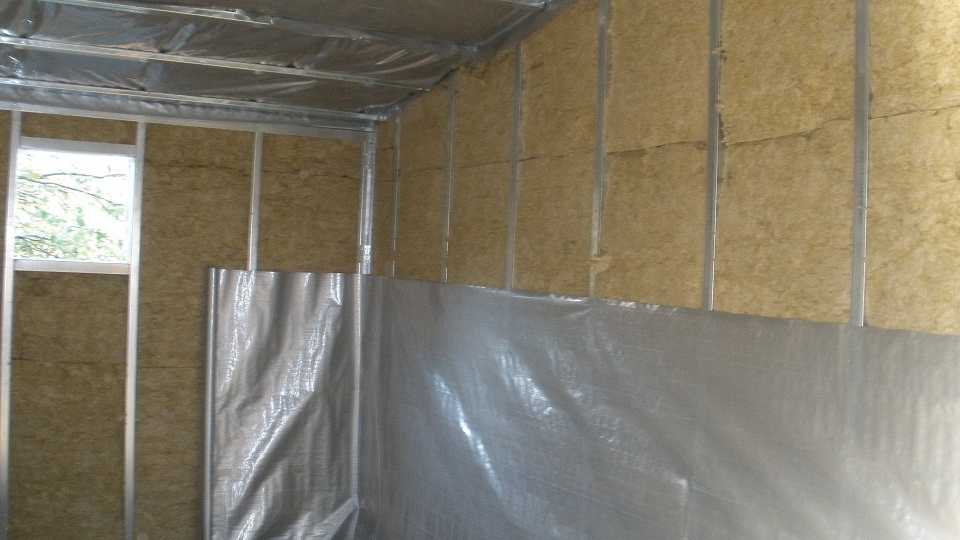

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя

При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).


Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.


Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.


Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.


Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Комплект каркаса для гаража из ЛСТК:

КаркасПрофлистКрепленияКонькиСхема сборки

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);

  Профилированный лист изготовлен в размер;

  Профилированный лист С-10 (2500 мм);

  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;

  Окна, двери, ворота приобретаются отдельно;

  Комплект внешних углов;

  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);

  Профилированный лист изготовлен в размер;

  Профилированный лист С-10 (2500 мм);

  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;

  Окна, двери, ворота приобретаются отдельно;

  Комплект внешних углов;

  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);

  Профилированный лист изготовлен в размер;

  Профилированный лист С-10 (2500 мм);

  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;

  Окна, двери, ворота приобретаются отдельно;

  Комплект внешних углов;

  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);

  Профилированный лист изготовлен в размер;

  Профилированный лист С-10 (2500 мм);

  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;

  Окна, двери, ворота приобретаются отдельно;

  Комплект внешних углов;

  Комплект подшивки свесов кровли;

Этапы строительства быстровозводимого гаража под ключ

Сразу стоит определить что все этапы можно сократить, так как все зависит от самостоятельного проведения работ и пользования услугами профессионалов.

  • Первый этап — это выбор варианта гаража, одно или двухэтажный, теплый или холодного исполнения. Все это будет отражено в проекте, то есть первый этап называется проектирование.
  • Второй этап называется производственным, т.к. на основании проектной документации можно заказывать изготовление металлических конструкций для монтажа и всех крепежных элементов к ним.
  • Подготовительный. Участок выравнивается и выполняется устройство фундаментов. Для ЛТСК можно использовать ленточный фундамент мелкого заглубления, ввиду того что каркасы не дают усадки на фундамент.
  • Строительство гаража под ключ. Монтирование каркаса на строительной площадке.

Проект гаража из конструкции с применением ЛСТК

Основой для построек из ЛСТК является несколько разновидностей стального профиля. Основной профиль, из которого изготавливаются все вертикальные части каркаса, воспринимающие вес и нагрузку, называется стоечным. Материал имеет С-образное сечение, что обеспечивает необходимую поперечную жесткость, обязательно подвергается термообработке и цинкованию.

Вторая группа профилей с П-образным сечением называется направляющими профильными элементами. Например, чтобы получить стенку гаража из ЛСТК, на фундамент укладывают направляющий профиль, в него устанавливают от шести до десяти вертикальных отрезков стоечного профиля, после чего верхушки стоек связывают еще одним горизонтальным профилем.

Конструкция гаража 6х4 м

В самом простом бюджетном исполнении гаража для изготовления каркаса потребуется:

  1. С-образный профиль –в количестве 130 м, П-образный – 80- 90 м, профиль для поперечных элементов 80 м;
  2. Стеновой профлист С-8 в количестве 65 м 2 , количество омега-профиля для обрешетки и кровельного НС-35 определяется в зависимости от размеров скатов кровли, в первом приближении 36- 40 м 2 ;
  3. Ворота и доборные элементы стен и кровли определяются в индивидуальном порядке.

Сборка гаража выполняется в следующей последовательности.

На начальном этапе выполняется разметка МЗЛ фундамента. Для изготовления ленты достаточно траншеи шириной в 15 см на глубину 25 см, с обязательной укладкой двух ниток арматуры и выпуском анкерных болтов по периметру здания. После отливки фундамента на анкеры укладывается и фиксируется направляющий профиль. В углах прямоугольника из направляющего профиля устанавливаются по одной вертикальной стойке. После выравнивания будущих углов гаража стойки фиксируются временными подкосами. Оголовки стоечного ЛСТК профиля связываются верхним контуром из направляющего профиля, после чего монтируются все ЛСТК элементы стен здания.

На следующем этапе каркас гаража дополняют рамой для будущей установки ворот, стены усиливают поперечными распорками. Каркас крыши изготавливают заранее в виде ферм с подкосами. Фермы последовательно поднимают на стены и крепят продольными прогонами из ЛСТК. Остается нашить обрешетку крыши и переходить к облицовке стен профлистом НС-35.

Установку в гараже подъемных или распашных ворот лучше доверить специалистам.

Стоимость гаражного помещения на основе ЛСТК может достигать 200 тыс. рублей. При этом цена набора комплекта элементов для постройки каркаса составляет около 90 тыс. рублей, такая же конструкция, но с комплектом стенового и кровельного облицовочного листа обойдется в 130 тысяч. При этом услуги по сборке конструкции обойдутся в 50% от сметы на материалы, или в 65- 70 тыс. рублей. Соответственно, для гаража на две машины цена строительства вырастет до 230 тыс. рублей.

Утепление автомойки из ЛСТК

Для комфортного температурного режима внутри помещения монтируется гидроизоляция. Для выполнения работы используются строительные материалы:

  • минеральная вата;
  • монолитный пенобетон;
  • каменная вата;
  • пенополистеролбетоном;
  • стекловата.

В основном для строительства автомойки используются металлические сэндвич-панели. Технические характеристики приведены в таблице.

Вид материала

ПрименениеГабариты (ширина х длина х толщина)Средний вес 1 м2 изделия, килограммКоэффициент теплопроводности, ВТ/м2 КТип утеплителя
Сэндвич-панели из металлаДля монтирования быстровозводимых объектов1,19 метров

2-12 метров

50, 80, 100, 120, 150, 180, 200, 250, 300, 350 миллиметров

340,02-0,048

Минеральная вата – НГ

Пенополистерол — Г3

Пенополиуретан – Г1

Структура панели многослойная — вариант «пирога»:

  1. Металлический лист, прикреплённый к несущему каркасу.
  2. Для отвода избытка влаги используется пароизоляционная мембрана.
  3. Утеплитель – минеральная вата. Потому что материал может использоваться повторно.
  4. Термопрокладка – принцип работы термоса.
  5. Профили для облицовки стен.

Материал является энергоэффективным и широко используется в строительной отрасли.

Металл или дерево?

Каркасный гараж своими руками можно сделать из металлических конструкций или деревянным. Все зависит от личных предпочтений будущего владельца. У каждого варианта есть свои достоинства и недостатки.

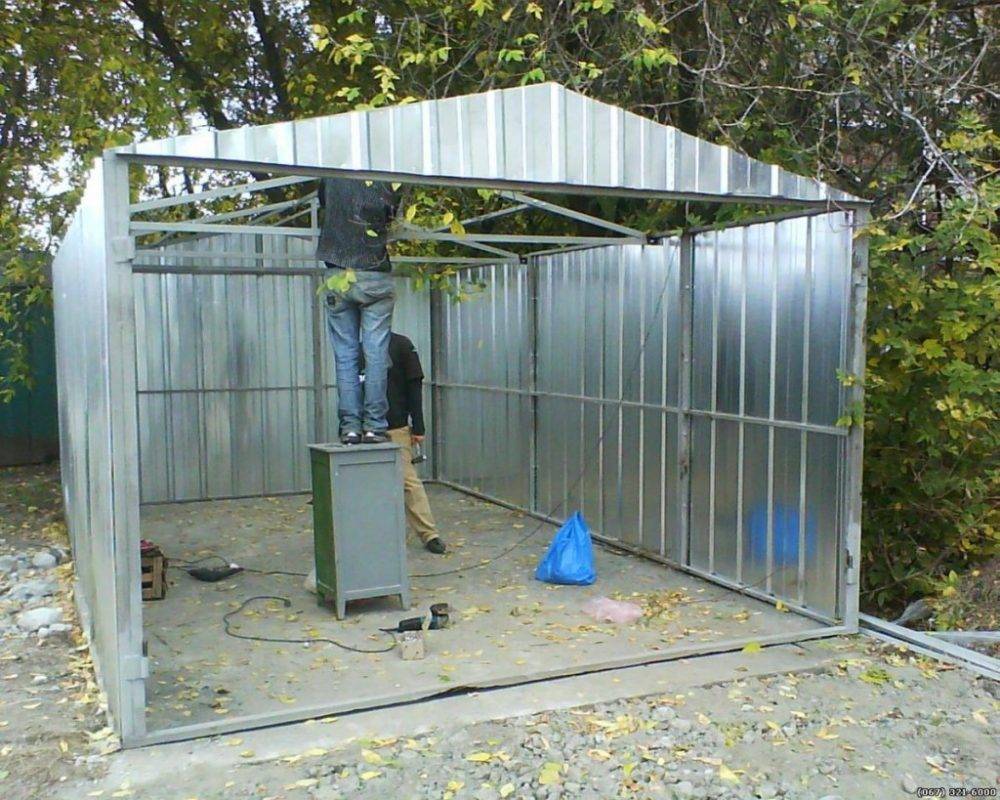

Металлический каркасный гараж

Каркасный гараж из металла

Плюсы:

  • удобство транспортирования покупных деталей;
  • быстрая и несложная сборка, при необходимости легко разбирается для последующей продажи;
  • долговечность;
  • устойчивость к возгоранию. Относится к категории негорючих построек.

Минусы:

  • зимой помещение трудно обогреть, а стены покрываются инеем (эта проблема решается с помощью утепления каркаса);
  • более высокая стоимость по сравнению с деревянным.

Деревянный каркасный гараж

Каркасный гараж из дерева

Плюсы:

  • простота возведения;
  • строительство можно вести без привлечения грузоподъемной техники;
  • низкая теплопроводность, что позволяет быстро нагреть помещение зимой.

Минусы:

  • пожароопасность сооружения, необходимо несколько раз обработать конструкцию защитными средствами — антипиренами;
  • дерево гигроскопично, требуется тщательная гидроизоляция нижней обвязки;
  • впитывает выхлопные газы, запахи бензина и других химических соединений.

Фундамент под каркасный гараж, как металлический, так и деревянный, можно сделать не таким массивным, как для кирпичного сооружения.

Каркасы из легких стальных конструкций

  • Только новые (никаких бу)
  • Только полностью готовый к сборке каркас (маркированные детали,не требующие подрезки)
  • Классические формы: двухскатная/односкатная  крыша, проем под подъемные ворота
  • Мы не продаем гаражи-пеналы, гаражи ракушки и прочие подобные изделия
  • Гарантия на изделие 12 месяцев
  • Типовые и любые размеры, рассчитанные под обшивку профлистом С8 и НС35
  • Комплект саморезов для фиксации каркаса и обшивки
  • Каркас рассчитан на  III снеговой регион (большая часть Ленинградской области)
  • По желанию заказчика:  доставка, монтаж

Дополнительное удобство наших конструкций – все гаражи являются каркасными строениями, несущая конструкция- металлический каркас,  при этом обшивка гаража не выполняет несущей функции и ее  можно заменять по мере необходимости.

ЛСТК конструкция – что это такое и из чего состоит

ЛСТК – лёгкие стальные тонкостенные конструкции, выполняемые из профиля с толщиной стенки от 0.5 мм до 3 мм. Профиль может быть выгнут в П-образную или S-образную форму и может сохранять тепло, благодаря специальным удлинённым прорезям в металле.

В России ЛСТК начали применять сравнительно недавно, однако популярность такого вида строительства быстро растёт, благодаря высокой скорости возведения и дешевизне, в сравнении с кирпичными, бетонными или бревенчатыми строениями.

С виду массивное здание на самом деле достаточно лёгкое, благодаря тонкостенному профильному каркасу

Проектирование гаража

Работы по возведению гаража из профильной трубы нужно начинать с создания чертежей. Также потребуется составить для безошибочного выполнения работы поэтапный план. Схема должна содержать тщательную прорисовку всех деталей конструкции.

Предпочтите простой вариант, если не планируете размещать в строении большое число автомобильных принадлежностей, оборудование для ремонта авто или попросту не владеете большим опытом в подобных вопросах.

Помните! Любая дополнительная деталь повысить стоимость будущей постройки и увеличит сроки выполнения работы. При ограниченности бюджета откажитесь от лишнего декора.

Проект гаража из профильной трубы.

При строительстве автодома из металлических труб своими руками потребуется соорудить фундамент. Опытные специалисты советуют остановить выбор на комбинированном мелкозаглубленном ленточном основании с винтовыми сваями в углах фундаментной коробки.

Оптимальная глубина свай – 1-1,5 м. Наиболее простой путь – выложить ровным слоем бутовый камень и залить его раствором бетона.

Фундамент нужно сооружать, придерживаясь строительных норм и правил, выполняя гидроизоляцию, дренажные работы. После изготовления каркаса гаража станет ясно, какие участки основания потребуется доработать анкерными креплениями. С их помощью автодом и фундамент соединяют в единое целое.

Обязательно придерживайтесь проработанных чертежей, схемы выполнения работы, чтобы не допускать ошибок. Это также поможет правильно высчитать актуальный объем строительных материалов (с небольшим запасом).

Определитесь заранее, какой будет конструкция: сварная или разборная. В случае изготовления последнего типа каркаса потребуется приобретение дополнительных крепежных изделий, оцинкованных уголков, гаек.

Порядок взаимодействия при строительстве дома

Итак, у вас возникло желание жить в собственном доме. Именно жить, а не заниматься строительством. Строить дом будем мы. И если мы с вами будем следовать предложенного порядка взаимодействия, этот момент наступит очень быстро.

  1. Консультация. Вы приходите к нам в офис или запрашиваете информационные материалы посредством электронной почты. Принимаете решение о строительстве сборного дома по технологии ЛСТК. Cоветуем на этом этапе вызвать нашего специалиста непосредственно на место строительства дома или гаража. Это позволит четко определить объем работ, произвести предварительные замеры площадки под строительство сборного дома, дать рекомендации по выбору фундамента.
  2. Договор. Мы знакомим вас с конструктивными особенностями строительства по технологии ЛСТК. Предлагаем варианты сборных домов. Выбираем внутреннюю планировку. Помогаем определиться с выбором материалов отделки будущего дома и заключаем договор. Как показывает пркатика, это самый ответственный и сложный этап. Мы постараемся профессионально провести консультации и максимально облегчим ваш выбор.
  3. Подготовка площадки. В период изготовления и комплектации конструкций сборного дома мы будем готовить площадку под строительство. Произведем планировку участка. Смонтируем конструкции фундамента, вариант которого мы с вами выберем на втором этапе.
  4. Сборка конструкций. Сразу после поступления комплекта конструкций мы приступим к сборке дома. К этому моменту фундамент готов и произведены все дополнительные работы.
  5. Сдача дома и заезд счастливого обладателя индивидуального жилья. Как правило, хозяин присутствует на месте строительства дома в течение всего периода производства работ, а наличие четкой рабочей документации дает возможность ознакомиться и проверить, что и как собирается. Потому, на заключительном этапе, разочарований не происходит. За исключением случая, когда вы на сэкономленные деньги посетите теплые страны. В этом случае мы добавим вам приятных моментов — удивление от того, что дома может быть так же приятно, как на отдыхе.

Средние цены ЛСТК профилей на российском рынке

Рассмотрим некоторые изделия ЛСТК. Стоимость указана по состоянию на октябрь 2018 года.

НазначениеРазмер, ммДлина, мТолщина металла, ммСтоимость (по состоянию на октябрь 2018 г.), руб.
Стоечный, перегородочный100×5040.6400
Направляющий перегородочный100×4030.6280
Стоечный50×5030.6200
Стоечный100×5030.6240
Усиленный (для дверных проёмов)100×4032930

Примерно за такую стоимость можно купить профили ЛСТК на российском рынке.

Сегодня уже многие сталкивались со зданиями из легких стальных тонкостенных конструкций. У одних такой гараж, другие проживают в подобном доме. По правде сказать, отзывы владельцев о домах из ЛСТК довольно противоречивы. Одних всё устраивает, они довольны своим жильём, другие жалуются на промерзание стен или сырость. Но справедливости ради нужно отметить, что, скорее всего негативные отзывы поступают от людей, столкнувшихся с непрофессиональными строителями. Технология каркасного строительства из ЛСТК в России ещё сравнительно молода и настоящих профессионалов в этом деле найти непросто. Отсюда и брак при возведении построек.

Мысли у проектировщиков действительно грандиозные, однако для постройки такого дома нужны очень опытные рабочие

Что такое здание из металлопрофиля?

Металлопрофиль (ЛСТК) для каркасных быстровозводимых домов применялся в России когда-то больше для производственных, хозяйственных, технических построек.

В частном домостроении встречался редко, так как затраты на обогрев жилья превышали обычные суммы – металл обладает большой теплопроводимостью. Но по мере развития технологий и более близкого знакомства с данным типом каркасников ситуация заметно изменилась.

Принцип дома на стальных ограждающих конструкциях стандартный: сооружение собирается на несущем пустотном каркасе из скрепляемых между собой профилей. Образуется цельная крепкая, устойчивая структура, на которую крепятся основные стеновые материалы со слоями утеплителя, гидроизоляции.

Жилье из стальных профилей чрезвычайно распространенное в США и Японии из-за малых затрат труда, отсутствия потребности в сложном оборудовании, спецтехнике.

Плюсы и минусы строительства зданий из ЛСТК

Редакция Homius.ru считает, что нашему Уважаемому читателю будет удобнее ознакомиться с достоинствами и недостатками строений из ЛСТК в табличной форме.

ДостоинстваНедостатки
Строительство продвигается очень быстро. Поднять дом «с нуля» можно в 3-4 раза быстрее, нежели это было бы с кирпичной или бетонной постройкой.Долговечность. В среднем такие строения «живут» 35-45 лет.
Лёгкость конструкции. Даже если имеется дом и фундамент рассчитан под него, из ЛСТК вполне можно надстроить ещё один этаж.Самостоятельно расчёты и проектирование выполнить вряд ли получится, если только Вы не профессионал в этом деле.
Независимость строительства от времени года или погодных условий.Монтаж производится по чертежу, который не все смогут прочитать. При наличии отклонений здание будет неустойчивым и может развалиться.
Нет необходимости в большой бригаде строителей – достаточно 3-4 человека.Отсутствие норм на подобное строительство в России.
Такие строения сейсмоустойчивы. Это довольно большой плюс для сейсмоопасных районов. Огнестойкость профилей стремится к нулю. Для защиты необходимы специальные огнеупорные обшивки.
Транспортировка деталей очень проста, изделия качественны (на сегодняшний день фальсификацией подобного продукта заниматься невыгодно), а стоимость при этом невысока.Если в здании произойдёт пожар, восстановить его уже не удастся – нужно будет полностью менять конструкцию.
Безопасная сборка обеспечивается отсутствием сварочных работ.

Конечно, достоинств у таких конструкций достаточно, но и минусы довольно серьёзны. Если судить по отзывам, то основным недостатком ЛСТК пользователи считают (как это ни странно) сложность в развешивании по стенам картин, часов, крепления телевизора. Ведь внутренняя обшивка выполняется из ГКЛ, который довольно хрупок. Предлагаем взглянуть на несколько фотографий жилых домов, построенных из ЛСТК.

Примеры жилых домов, построенных из ЛСТК:

Как сделать каркас из профиля для гипсокартона

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям.

Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата.

Когда и где уместно строительство?

Каркасники из металлопрофиля возводятся в любых условиях – особых ограничений нет. Рассмотрим, как среда влияет на данный тип конструкции:

Иногда считают, что такие постройки не для особо холодного климата, но это не так: применяются утеплители, которые способные полностью решить проблему теплоэффективности
Тут особо важно обратить внимание на качество изоляции, чтобы минимизировать мостики холода.
Морской климат, казалось бы, будет иметь больше всего предостережений – воздух в таких регионах особенно сильно провоцирует интенсивную коррозию. Но это не так: на профиль это никак не повлияет, так как он защищен обшивкой, изоляционными прослойками.
Повышенная влажность тоже никак не повлияет
По этому параметру ЛСТК намного лучше деформирующегося профилированного бруса (клееный лучше, но намного дороже).
Нет никаких предостережений для сухих, жарких условий.
Сейсмически опасные зоны

Тут ЛСТК не только возможные, но и желательные – конструкция чрезвычайно устойчивая именно к вибрациям, толчкам. Такие дома популярные в Японии. Строение (но только до 3 этажей) не дает усадки, выдерживает толчки даже в 9 баллов.

Особенно в последнем случае профтруба более удобная из-за быстроты сборки. Это отличное решение для гаража, хозяйственных построек, включая таковые с возможностью проживания в них.

Еще в 2010 году в РФ много строителей и граждан зачастую считали, что из ЛСТК строят только технические конструкции, объекты торговли. Но на сегодняшний день такое мнение изменилось кардинально. Жилые дома из металлопрофиля возводят повсеместно, они такие же обычные, как из древесины.

Подведём итоги

Несмотря на то, что не всё в технологии строительства из ЛСТК в России пока гладко, есть тенденции роста профессионализма в этой сфере. Это значит можно надеяться, что в ближайшем будущем каркасное строительство выйдет на тот уровень, который устроит потребителя. Хотя и сейчас можно найти людей, которые сделают всё качественно и с гарантией. Что же касается материала, то он уже дешевеет, и это заметно.

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё доступным языком, возможно у Вас остались какие-то вопросы или какие-либо моменты были непонятны. Команда редакции Homius.ru с удовольствием их разъяснит в максимально сжатые сроки. От Вас требуется лишь изложить суть вопроса в обсуждениях ниже.

Вы сами сталкивались с каркасным строительством из ЛСТК? Тогда огромная просьба поделиться своим опытом с нашими читателями – это будет очень полезно для тех, кто только задумывается о подобном возведении жилища или гаража. Пишите, делитесь, общайтесь, спрашивайте. А напоследок предлагаем Вашему вниманию короткий, но очень информативный видеоролик по сегодняшней теме.
