Выбор материала и строительство гаража из металлопрофиля

Крыша

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы  снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Составление проекта и сметы расходов

На этапе разработки проектной документации составляется комплексный наглядный чертеж с указанием используемых материалов и габаритов каждого элемента.

Подготавливая проект небольшого мобильного гаража, достаточно сделать план, состоящий из двух схем — чертеж каркасного элемента и зашивки. Для других построек требуется комплексный проект. На основании разработанной документации составляется финансовая смета.

Проекты гаражей из профнастила

Проектная документация содержит не только технические характеристики будущей постройки, но и внешний вид гаража

Разрабатывая проект, важно учесть стилистику окружающих зданий и ландшафтный дизайн, чтобы конструкция гармонично смотрелась на территории. Большое разнообразие цветовых решений профнастила позволяет выбрать необычный вариант и реализовать уникальный проект по собственным предпочтениям

Составление чертежа

Чертеж здания составляется с целью определения всех размеров. Для стандартной постройки требуется указать такие параметры, как длина, ширина и высота строения, наклон крыши и уровень пола. При создании проекта нужно учитывать, что часть внутреннего пространства придется на утеплительные и шумоизолирующие материалы.

Чтобы изобразить все эскизы, можно использовать линейку и соблюдать масштабирование либо сделать чертеж от руки. Для составления точного и подробного проекта следует прибегнуть к специализированным компьютерным программам, которые обладают функцией объемного моделирования конструкций.

Составление сметы

Подготовка сметы является заключительным подготовительным действием. Определив перечень всех затрат на материалы и инструменты, удастся скорректировать выделяемый бюджет. Стандартная смета на возведение гаража с применением профлиста включает:

  • полный перечень и объемы работ;
  • количество и стоимость стройматериалов;
  • расходы на транспортировку материалов;
  • накладные затраты;
  • итоговую стоимость материалов и запланированных монтажных работ.

Видео описание

В видео показано, как надо крепить профнастил к металлическому каркасу гаражной постройки:

Установка ворот

Передняя стена, где планируется установить ворота, профнастилом не закрывается. Сами же ворота изготавливают из того же материала, что и каркас сооружения. Основная задача производителя работ – точно провести изготовление, чтобы воротные створки плотно закрывались и свободно открывались.

На каждую створку потребуется по две петли. Самая сложная задача – точно выставить створки по высоте, и чтобы петли, а точнее, две их части совпадали между собой. Поэтому сначала изготавливается каркас гаражных ворот. По сути, это два прямоугольника, внутри которых установлены дополнительные элементы, придающие конструкциям жесткость. Это могут быть отрезки профилей, установленные вертикально или горизонтально, или по диагонали. В некоторых случаях используют комбинированную установку. На фото ниже показан эскиз комбинированного каркаса гаражных ворот.

Каркас гаражных ворот Источник gorodsad.in.ua

Как правильно установить створки:

  1. К ним приваривают часть петель с шипом.
  2. Створки поднимают и приставляют каждую по требуемому месту, подставляя под них, к примеру, кирпичи.
  3. Выравнивают с помощью строительного уровня, оставляя между створками небольшой зазор.
  4. Вторые части петель прикладывают так, что шип верхней части вошел в паз нижней части. Их тут же приваривают к угловому элементу каркасной коробки.
  5. Так делают с каждым элементом. После чего убирают кирпичи и проверяют, как закрываются ворота.

Затем к ним приваривают ушки для навесного замка, ручку, петли для засова. И в конце обшивают профнастилом. По сути, у Вас должна получиться приблизительно вот такая постройка, как на фото ниже.


Каркасный гараж из профнастила Источник izhevsk.ru

Изготовление каркаса

Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:

Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты.
Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками

Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши.
Стропильную систему односкатной крыши изготавливают на месте

Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.


Монтаж каркаса

Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.


Изготовление рамки и створок ворот

По окончании строительства каркаса можно приступать к обшивке профлистом.

На видео показана сборка гаража:

Особенности материала


Профилированный лист — облицовочный стеновой или кровельный строительный материал Металлопрофиль (профлист, профнастил) представляет собой пластину, которой методом прессовки придается форма волны с ребрами полукруглого, прямоугольного или трапециевидного сечения. На штампованное изделие наносится цинковое или полимерное покрытие, обеспечивающее защиту от влаги и коррозии. Чтобы построить гараж из профлиста своими руками, применяют панели шириной 120 см и длиной 250-300 см. Для возведения двухэтажного здания выбираются полосы длиной 500-600 см.

Отделка гаража снаружи профлистом может производиться материалами такого типа:

  • Заборный (стеновой). Полосы средней прочности, в основном использующиеся для отделки. Высота ребра 20-44 мм.
  • Кровельный. Более крепкое изделие, оснащенное дополнительными канавками для стока воды. Высота ребра 44-57 мм. Применение универсальное, от стен до кровли.
  • Несущий. Наиболее прочная разновидность, которая может использоваться в качестве несъемной опалубки при обустройстве перекрытий. Размер волны 58-80 мм.

Как разновидность материала можно рассматривать отделочный профиль с волной до 3 мм. Применяется в декоративных целях поверх твердого и сплошного основания.

Планируя построить гараж из профнастила своими рукам, следует принимать во внимание целевое предназначение изделий, изготовленных по различной технологии с использованием определенных материалов. В продаже представлены такие группы товара:

В продаже представлены такие группы товара:

  • Оцинкованная сталь.
  • Сплав с добавлением хрома и никеля.
  • Медные листы с напылением и без.
  • Алюминиевые панели.

Выбираем основной материал: маркировки на товаре

Профилированный стальной лист используют для стен гаража, кровли и ворот. Информация о назначении и размеры материала указывается производителем.

  1. Марка С – листы для облицовки фасадов, для перегородок внутри здания, кровли построек хоз. назначения, балконов.
  2. Марка Н – листы применяются в опорных и несущих конструкциях, для крыш с большой площадью. Имеют ребра повышенной жесткости и отличаются высокой волновой поверхностью.
  3. Марка НС – универсальное назначение.

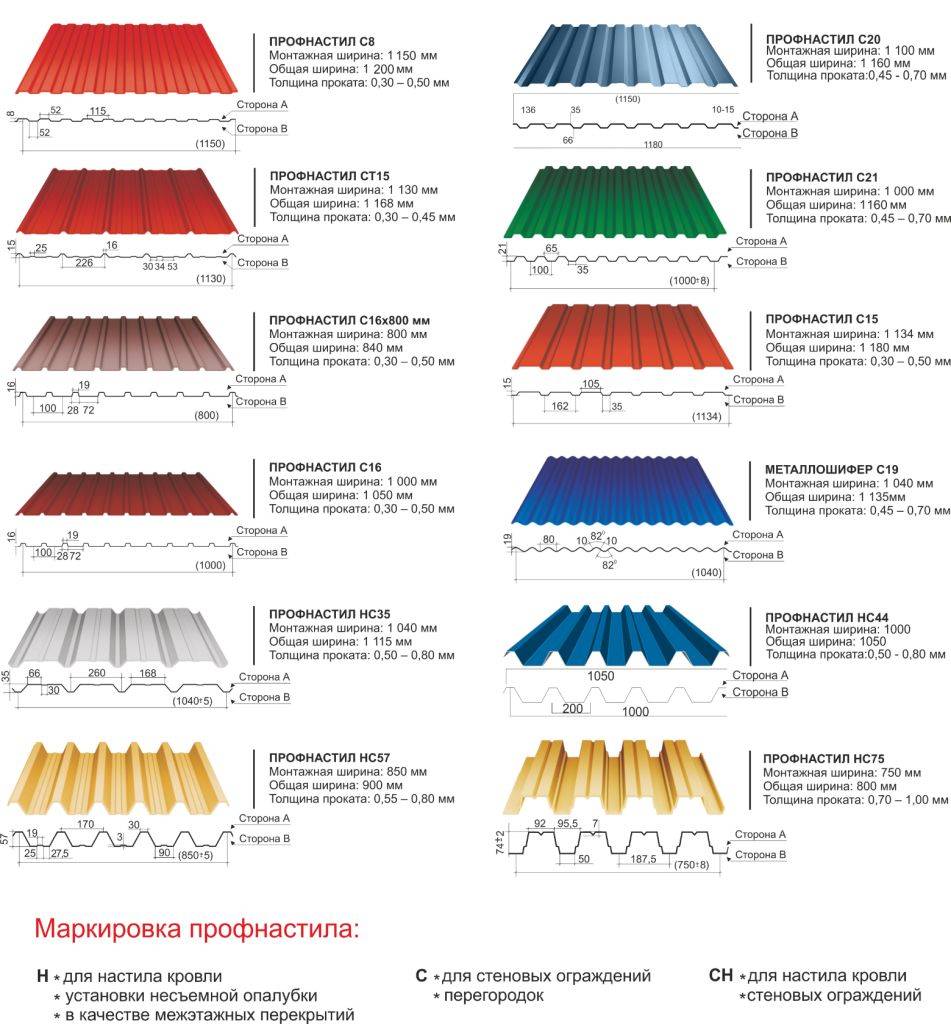

Маркировка профнастила

После буквенного обозначения следует цифра, которая указывает на высоту волны проф. настила. Для гаража не следует выбирать значение меньше 20. Следующие цифры – рабочая ширина и толщина в мм.

Латинская R на марке указывает, что лист кровельный. Соединение материала имеет высокую прочность и устойчивость «замка» к влаге, ветру.

Присутствие символа А – защитное покрытие наносится на лицевую сторону, символа В – на внутреннюю.

Вес профилированного листа небольшой. Например, С-20-1100-0.45 будет весить 29.4 кг (при длине 6 метров и ширине 1.1 м).

При покупке материала учитывайте, что листы идут внахлест на одну гофру

Подготовительный этап


Проект гаража Строительство гаража начинается с планирования. Изначально нужно продумать место, где он будет расположен. Оптимальный вариант, чтобы строение находилось недалеко от въездных ворот, но и поближе к дому. Следует избегать неудобных и протяженных подъездных путей с множеством поворотов. Также нецелесообразно выбирать низины, где строение может быть затоплено.

В соответствии со СНиП установлены следующие нормы расположения гаража от других объектов:

  • забор — 1 м;
  • жилой дом — 6 м;
  • водяная скважина (колодец) — 15 м;
  • подземные и воздушные коммуникации — 3 м.

После определения места строительства следует определиться с его размерами и конфигурацией. Варианты могут быть на одну или две машины, с надстройкой или без.


Проект гаража на 1 машину

Следующим этапом будет составление проекта, где на чертежах нужно отразить такую информацию:

  • фундамент;
  • пол;
  • стены;
  • ворота;
  • перекрытие;
  • крыша;
  • вентиляция;
  • водопровод и канализация;
  • ящики и коробки для запчастей, инструментов и специальных жидкостей;
  • электрическая схема.

Оптимальными для одного легкового автомобиля считаются размеры гаража:

  • длина — 600 см;
  • ширина — 400 см;
  • высота — 250 см.

На основании составленной документации составляется смета и расчет необходимого имущества.


Для строительства гаража из профлиста понадобится сварочный аппарат

Чтобы сделать гараж своими руками из профтрубы и профлиста потребуются такие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка;
  • уровень;
  • лопата;
  • гаечные ключи;
  • заклепочник;
  • дрель.

Чтобы построить каркасный гараж, необходимо подготовить материалы:

  • ингредиенты для бетона (песок, щебень, цемент);
  • профилированные трубы для стоек 80х40 толщиной 3 мм и для обвязки 60х40 мм;
  • профилированный лист для стен, кровли и внутренней обшивки;
  • саморезы с буром;
  • акриловая краска для заделки кромок, срезов и отверстий;
  • арматура и вязальная проволока.

Если нет опыта работы со сваркой, каркас можно сделать деревянный. Для стоек берется брус 80х80, для перемычек и стропил — 40х40 мм.

Плюсы и минусы профнастила

Положительные свойства:

  • огнестойкость и отсутствие деформации под воздействием высоких температур;
  • негигроскопичность;
  • наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
  • широкий выбор цветового решения полотен;
  • небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
  • достаточно долгий срок эксплуатации – до 20 лет;
  • экологическая безопасность;
  • сравнительно невысокая цена.

Недостатки:

  • торцы металлических листов не защищены антикоррозийным составом;
  • внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
  • под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
  • нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Особенности создания каркаса и ворот гаража из профилированного листа

После того как фундамент наберет прочность (зависит от погоды) приступаем к формированию каркаса будущей постройки. Существует два способа устанавливать вертикальные стойки: с помощью уголков и анкерных болтов или замуровав их в фундамент. Выбрав второй способ, мы немного сэкономим и облегчим себе работу.

Формирование каркаса

Сборка каркаса в нашем случае сводится к следующим действиям:

  1. Подготавливаем рейки и перекладины нужных размеров (они должны быть указаны в чертежах);
  2. К опорным стойкам крепим горизонтальные перегородки. Надежность конструкции обеспечивают три пояса обвязки: внизу, вверху и по центру;
  3. Формируем основание для будущей крыши. Наиболее простой и выгодный вариант – односкатная крыша;
  4. Изготавливаем каркас для ворот. Нужно опять обратиться к эскизам гаража, и в соответствии с указанными там размерами сварить раму. Можно обойтись и болтами. Однако ворота – это подвижная конструкция, поэтому сварка предпочтительней.

С воротами придется немного повозиться. Рама для них изготовливается из металлических уголков – из них нужно сварить прямоугольный каркас нужных размеров. Такими же уголками её усиливают – добавляют ребра жесткости. Затем к передним стойкам приваривают петли. Место для ответных петель на раме для ворот размечают просто – прикладывают её к столбам и отмечают места, где их нужно закрепить.

Завершающий этап конструирования каркаса – это создание основания для будущей крыши. Металлические стропила будет надежнее крепить с помощью сварки. Ведь на неё приходятся значительные снеговые и ветровые нагрузки.

Подготовка к строительству

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

  1. Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
  2. Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
  3. Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
  4. Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

  • фундамента,
  • стен,
  • крыши,
  • ворот,
  • каркаса,
  • утепления,
  • пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста, нужно определить цель, которую преследует заказчик:

  • укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
  • защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
  • создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
  • сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели, в качестве стоянки для авто можно построить:

  • навес из профнастила (односкатный, двускатный, многоскатный или арочный);
  • небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
  • капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

К сведению: Гаражный бокс из профнастила не подлежит никаким формам легализации: на него не надо получать разрешение и согласовывать его постройку в различных инстанциях.

Во всех случаях профилированный лист подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас:

Так складывается технологическая последовательность изготовления гаражей из профнастила.

Планировка помещения

Первым делом необходимо определить, куда лучше поставить гараж из металлопрофиля на участке. Затем составляется бумажный план будущего строения. Для этого можно использовать и специальные компьютерные программы, позволяющие в точности выполнить расчет необходимых материалов в зависимости от габаритов строения. Чтобы воспользоваться таким сервисом, можно обратиться и к профессиональным строительным бригадам, но это значительно увеличит стоимость постройки. Главным преимуществом металлопрофиля в качестве строительного материала считается возможность выполнить монтаж самостоятельно, поэтому именно на этот пункт пойдет ориентир в нашей статье.

Какие параметры учитываются:

  • Габариты и количество транспорта. В среднем для одного легкового авто подойдет помещение размерами 3×5 метров, высота определяется по самой высокой точке при загрузке машины.
  • Необходимость оборудования смотровой ямы, погреба или стеллажей для инструмента. Также необходимо выделить место для складирования сезонных покрышек и запасных деталей для авто.
  • Оборудование въезда должно быть максимально удобным и без поворотов и сложных маневров.
  • Конфигурация здания. Предельно просто и быстро можно сделать обычный прямоугольник. Скат крыши желательно немного приподнять спереди, чтобы обеспечить сток дождевых вод. Гараж по форме «ракушки» также несложно сделать своими руками, но в этом случае желательно прикинуть заранее раскрой листов металлопрофиля.
  • Форма крыши также имеет значение, обычно предпочтение отдается одно и двускатным конструкциям, которые выполнить проще всего. Большим преимуществом металлопрофиля будет легкий вес, поэтому не потребуется сооружение громоздкого каркаса.

После «теоретической» части, можно приступить к покупкам. Для этого определяется необходимое количество листов металлопрофиля, материал каркаса сооружения и крепежных элементы. Гаражные ворота также предпочтительней выполнить из однотипного материала, так не будет нарушена гармоничная целостность сооружения, а также не придется усиливать каркас стены для более громоздких вариантов ворот.

Преимущества и недостатки материала

 Материал обладает рядом сравнительных преимуществ и недостатков. В перечень положительных характеристик входят следующие:

  1. Устойчивость к возгоранию и отсутствие деформации при влиянии высокой окружающей температуры.
  2. Наличие ребер жесткости, которые повышают надежность и прочность.
  3. Разнообразие выбора цветовых вариантов.
  4. Небольшая масса, что упрощает транспортировку и монтаж.
  5. Длительный период эксплуатации.
  6. Высокая экологичность.

Основным недостатком металлопрофиля является потеря насыщенности цвета из-за постоянного воздействия ультрафиолетовых лучей. Также к минусам относится отсутствие антикоррозийного покрытия на торцах листов и появление ржавчины на местах сколов.
