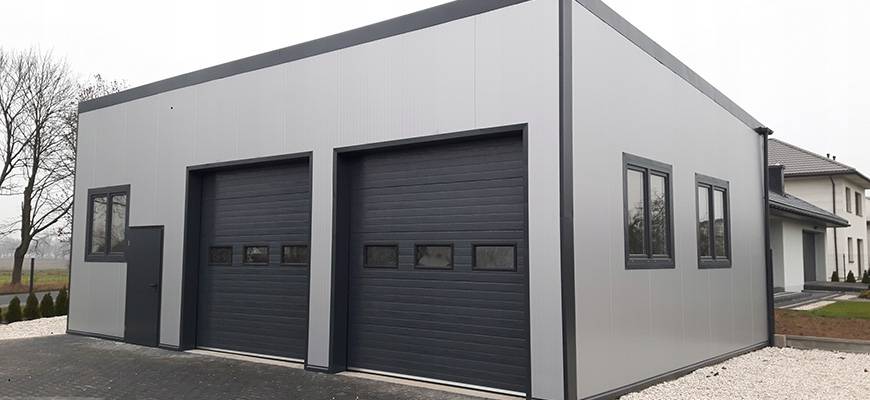

Гараж из сэндвич-панелей

Отделка бытовки

Кровля бытовок, как правило, бывает односкатной, ее проще возвести своими руками. Но если строение крупное, стационарное, желательно остановиться на двускатном варианте. Крупное сооружение потребует также монтажа системы водоотливов. Перед отделочными работами нужно смонтировать двери и окна в заранее оборудованные проемы. Металлопластиковые изделия хорошо подходят как для временного, так и постоянного жилища.

Если бытовка будет использоваться в качестве бани, оконные проемы нужно делать небольшими, также как и дверные. Для бань потребуется специальная пароизоляция (обычно ее делают из фольги), а также хорошо спроектированная система естественной вентиляции.

Пример внутренней отделки бытовки из панелей

Изнутри бытовку можно обшить любым доступным материалом. Прекрасно подойдет вагонка, но при недостатке средств, можно купить и использовать ДВП, сборные пластиковые панели, фанеру и даже клеенку. Снаружи, для увеличения срока службы, бытовку можно покрасить, обшить пластиком, листами профилированной и оцинкованной стали.

Если бытовка предназначена для эксплуатации всего на один сезон, то в ней не имеет смысла устраивать стационарную систему отопления и вентиляции. Проще купить мобильные и компактные приборы, которые вполне справляются с кондиционированием и отоплением помещений при минимуме затрат. Совсем иная ситуация с водоснабжением и канализацией. Хозблок с душем и туалетом требуют воды, поэтому если в дачной бытовке будет санузел, без нормального водоснабжения не обойтись. В случае если подключение к водопроводным сетям невозможно, можно соорудить своими руками рядом с бытовкой сборные конструкции из железного профиля, на которых размещается бочка для воды, желательно окрашенная в темный цвет: она будет наполняться водой из шланга или из ведра. Во временном жилище получаемых объемов теплой воды будет вполне достаточно для мытья посуды, принятия душа, умывания и смыва канализации.

Возведение каркаса

Создание каркаса гаража производится из уголка на 50 или 75 мм, соединяемого на сварку или на болты. Для крепления к фундаменту следует заранее предусмотреть закладные, к которым можно будет прикрепить каркас.

ВАЖНО!

Можно построить деревянный каркас из бруса 100 на 100 мм, если работы с металлом по каким-либо причинам затруднены.

Строительство каркаса ведется поэтапно:

  • Устанавливаются и связываются между собой угловые стойки. Если длина каркаса велика, то можно сразу же установить центральные промежуточные стойки.
  • Устанавливаются промежуточные стойки, связываются между собой и с обвязкой укосинами или поперечинами. Шаг стоек составляет 500 мм.
  • Собираются элементы скатов крыши. Проще их собрать на земле и поднять наверх, но можно собирать сразу на месте.
  • Все действия постоянно контролируются при помощи строительного уровня, рулетки или измерительной рейки. Проверяются диагонали стен, углов.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Достоинства гаражей из сэндвич-панелей – их немало!

Сэндвичные изделия изготавливаются по принципу пирога – между двумя защитными пластинами из гипсокартона, полимерных современных материалов или оцинкованной стали, размещают утеплитель (его функции выполняет вспененный пенополистирол либо минвата). За счет такой конструкции любое строение из сэндвич-панелей, будь то гараж либо бытовка, получает ряд особых характеристик.

Изготовление сэндвичных изделий

Последние и обуславливают следующие достоинства сэндвичных конструкций:

  • Нет необходимости возводить основательный фундамент. Сооружения из сэндвич-изделий устанавливаются на гравийное плотное покрытие либо на простую в исполнении стяжку из бетона.
  • Монтаж гаража или хозпостройки не требует привлечения специалистов и строительных организаций. Все работы можно выполнить самостоятельно, причем достаточно быстро.
  • Не требуется дополнительно утеплять конструкцию, так как строительство осуществляется из изделий с повышенным показателем теплостойкости. Готовое строение можно использовать без обогрева при температурах до –20 °С.
  • При монтаже гаража отсутствует существенный объем мусора и отходов. При этом строительство ведется без использования специальных инструментов, дорогого оборудования и тяжелой техники.
  • При необходимости сэндвичное сооружение легко разобрать, перевезти на новое место (малый вес изделий позволяет сделать это практически на любом транспортном средстве) и снова собрать его в короткие сроки.
  • Внешний вид сэндвич-построек отвечает общеевропейским стандартам. Применять дополнительные материалы для их облицовки и декоративной отделки нет необходимости.
  • Панели сделаны из экологически безопасного материала с отличными эксплуатационными показателями.

Также отметим и то, что строительство гаражей описываемого типа производится без «мокрых» процессов. А значит, возводить постройку можно даже в период зимних холодов.

Плюсы и минусы материала


Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

  1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
  2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
  3. Отсутствие усадки.
  4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
  5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Технология строительства

Перед расчетом количества сэндвич-панелей, составлением сметы выбирают технологию возведения сборного гаража, делают чертеж. Это исключает ошибки при покупке материалов.

Для строительства хозблоков из металлоконструкций и многослойных плит используют 2 технологии:

  1. Финский способ. В этом случае из СИП-панелей строятся все элементы здания: кровля, стены, перекрытия пола и потолка. В основе конструкции лежит металлический каркас.
  2. Российский метод. Отечественные строители советуют лаги и доски для формирования перекрытий. Основа делается из металлических или деревянных элементов. В последнем случае используют метод каркасного строительства.

Металлическую основу здания собирают из:

  • балок и стоек, производимых на том же заводе, что и панели;
  • профилей, уголков (при возведении 2-местных строений используют двутавровые элементы).

Для строительства хозблоков используют российский метод.

Профильные трубы нарезают своими руками.

При использовании любой технологии металлические элементы каркаса скрепляют:

  • электро- или газосваркой;
  • болтами.

Панели прикрепляют к металлическому каркасу длинными саморезами.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовойИсточник sk-amigo.ru

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:
