Гаражные стальные ворота по всем правилам

Конструктивные особенности ворот

Металл, в отличие от остальных материалов, – единственный вариант, который можно эксплуатировать в условиях, когда гараж расположен на неохраняемой территории. Остальные материалы не прошли испытание «на прочность». Однако, несмотря на популярность и хорошие защитные функции, конструктивно металлические ворота для гаража длительное время не отличались оригинальностью.

Современный модельный ряд отличается разнообразием, а изготовление металлических ворот превратилось в своеобразное искусство. Однако при выборе готовых чертежей для изготовления оригинальной модели рекомендуется учитывать не только собственные навыки в сварочных работах и сложность конструкции, но и соблюдать оптимальный баланс практичности и элегантности, а также региональные стандарты и технические нормы ГОСТ.

Характеристики и особенности продукции – металлические ворота в ГОСТ описаны подробно, поэтому перед началом работ необходимо изучить нормативный документ, чтобы изделие соответствовало не только эстетическим предпочтениям, но и знаку качества. Основные элементы конструкции:

  • полотно;
  • рама;
  • крепежные петли.

Современный модельный ряд – это ворота металлические гаражные нескольких видов: роллетные, секционные, откатные, подъемно-поворотные и классика гаражного строительства – распашные. Откатные – «золотая середина» по стоимости, сложности изготовления и одна из самых популярных моделей ворот. Основное преимущество откатных – элегантная конструкция украсит проем любой высоты и ширины. Кроме того, рынок ворот представлен дизайнерскими моделями, которые оснащены спектром комфортных дополнений, облегчающих управление воротами.

Установка своими руками

Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:

  • Лопата;
  • Сварочный аппарат;
  • Лом;
  • Рулетка;
  • Уровень;
  • Молоток;
  • Дрель (запаситесь сверлами по металлу);
  • Болгарка.

Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.

Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.

Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.

Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.

Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.

Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.

После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.

Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки. Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом

Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом

Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.

Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.

Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

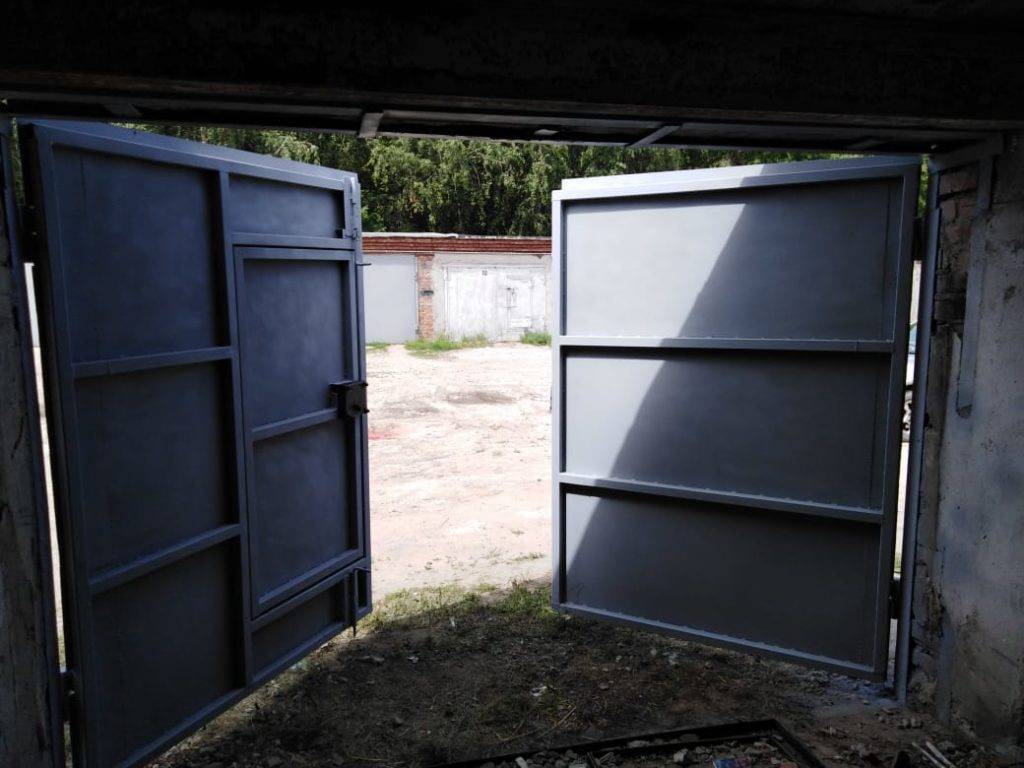

Особенности распашных ворот с калиткой

Преимуществами наличия у ворот входа являются:

  • Не требуется открывать створки, при входе в гараж.
  • Часто достаточно калитки, чтобы проникнуть в гараж и просто что-то забрать. В этом случае ее открыть проще и быстрее, чем створку.
  • При надежном запоре калитки, выходя после закрывания створок, можно выполнить блокировку запора ворот изнутри дополнительными устройствами.
  • При сильных морозах механизмы навесных замков подмерзают, и ключи не проворачиваются и не открывают ворота без разогрева устройства. Установка дверного замка внутри гаража предохраняет конструкцию, его можно свободно открыть.

На нашем ресурсе Вы можете подробно узнать о том, как выбрать гаражный замок.

К недостаткам следует отнести:

  • Менее надежное сопротивление проникновению, что требует серьезного отношение к вопросу безопасности.
  • Появляются дополнительные механизмы, требующие ухода.
  • Желательно, чтобы в гараже было сделано дополнительное смотровое оконце, что будет дополнительным элементом безопасности: прежде чем выходить на улицу, всегда стоит сначала посмотреть, что там.

Рулонные системы

Данный механизм можно сравнить с оконными рольставнями. Конструкция формируется гибкими узкими ламелями, выполненными из алюминия или стального сплава. Пространство между сегментами заполняется полиуретановым раствором. При открывании происходит наматывание ламелей на рабочий вал, который находится или снаружи, или в подпотолочной нише гаража. Опять же, механизм рулонных металлических ворот, фото которого представлено выше, себя оправдывает в тех случаях, когда нет возможности компактного размещения функциональной оснастки в помещении. Но в этом случае надо позаботиться о полноценной защите короба с валом от осадков и других случайных повреждений. Кроме накручивающего механизма, применяется и задвижной принцип отвода ламелей. В таких системах полотно задвигается по стеллажу вдоль потолка вглубь гаража. Но в отличие от секционных механизмов, ворота с ламелями почти всегда снабжаются электроприводами и работают в автоматическом режиме.

Особенности ухода и эксплуатации

Ворота гаражные прослужат дольше, если правильно за ними ухаживать:

  1. Регулярно удалять загрязнения.
  2. При необходимости снимать старую и наносить новую краску.
  3. Обращаться с изделиями бережно, чтобы избежать механических повреждений.
  4. Очищать окрашенные детали мягкой губкой. Отказаться от использования жестких щеток, скребков, растворителей, других агрессивных средств и приспособлений.
  5. Не висеть на гаражных створках, чтобы они не просели.
  6. Открывать и закрывать конструкцию, убедившись в том, что перед ней нет никаких препятствий.
  7. Проверять, в каком состоянии находятся гаражные петли. При необходимости смазывать их.

При соблюдении вышеперечисленных требований гаражные ворота прослужат долго, не нуждаясь в ремонте.

Изготовление ворот распашных

Распашные гаражные металлические ворота следует делать в несколько этапов, каждый из которых довольно важен.

Снимаем размеры
Здесь надо будет правильно снять размеры будущей конструкции. Это понадобится для покупки материала. Надо будет так же и учесть отходы, которые точно будут.
Делаем каркас
На этом этапе надо будет сделать правильную геометрическую форму каркаса

Ведь если выполнить работу не правильно, тогда ворота будет заедать и они не смогут качественно работать.
Изготовление створок
Здесь важно будет сделать обе створки симметрично. Они должны качественно становится на базовую плоскость.
Сборка
На этом этапе навариваем завесы и сделаем сборку

Надо правильно провести и регулировку ворот.
Установка
Этот процесс не сложный и после качественного выполнения работы ворота правильно разместятся на нужном месте.

Теперь разберемся более подробно с каждым из пунктов, которые позволят сделать качественные распашные металлические гаражные ворота.

Металлические гаражные ворота и требования к ним

Металлические распашные ворота для гаража должны отвечать определенным требованиям. Это во многом определит их правильность работы и безопасность помещения.

  • Свободный ход створок. Размер ворот необходимо рассчитывать с учетом конкретных размеров транспортного средства;
  • Расстояние от стойки ворот до бока автомобиля должно быть не менее тридцати сантиметров.
  • Обычно гаражные проемы имеют следующие размеры: 5,4*2,4 или 4*2,1 метра;
  • Ворота должны быть устойчивыми к взлому. Самыми прочными являются изделия, которые сделаны из стального оцинкованного листа с толщиной в два, а еще лучше – пять миллиметров;
  • Накладные запоры помогают укреплять ворота;
  • Также необходимо создать для ворот дополнительную защиту от окружающей среды, а точнее осадков, а также ветра. Для этих целей с помощью вертикальных запоров прочно закрепляют полотно. Они еще будут спасать ворота от перекосов.

Выбираем инструменты и материалы

Если вы решили сделать металлические распашные гаражные ворота своими руками, то необходимо запастись следующими стройматериалами:

  • Уголки из стали (необходимы для изготовления несущей рамы);
  • Обшивка (лист металла, дерево, ковка);
  • Профиль, задвижки;
  • Петли.

Под рукой в обязательно порядке должны быть такие инструменты как:

  • Уровень;
  • Аппарат для сварки;
  • Болгарка и рулетка;
  • Угольник.

Ворота будут состоять из:

  • Задвижки;
  • Петли;
  • Обшивки;
  • Стойки, а также рамы.

Нюансы установки гаражных секционных ворот своими руками: видео инструкция

Чтобы самостоятельно выполнить сборку конструкции следует изучить техническую документацию, а также посмотреть видео монтажа секционных ворот. Установка требует выполнения определенной последовательности работ.

Условия монтажа секционных конструкций

Одним из условий обустройства системы является прочное крепление всех составляющих крепежа. Стоит соблюдать некоторые рекомендации:

  • нельзя создавать даже незначительные перекосы;
  • для выравнивания запрещено использовать монтажную пену;
  • несущие детали крепятся строго по инструкции;
  • сборка элементов начинается с нижней панели;
  • устройства управления, ручки и замки монтируются после установки полотен;
  • после проведения работ нужно проверить перемещение конструкции.

Тестирование собранной конструкции нужно проводить сразу

Особенности подготовки проема под воротную систему

Схема сборки изделий позволит рассчитать количество требуемых материалов и поможет не сделать ошибку в расчетах.

Установленная автоматика значительно облегчит пользование конструкцией

Требования, предъявляемые к конструкциям

При выборе конструкции необходимо в обязательном порядке учитывать комплекс их технических, функциональных и эксплуатационных характеристик и требований:

  • оптимальная прочность и надежность для длительности эксплуатации;
  • наличие на полотне защитного покрытия для повышения износостойкости;
  • возможность дистанционного управления и наличие электропривода;
  • сопротивление основного материала механическому и физическому воздействию;
  • удобное расположение замков и крепежа, для простоты эксплуатации.

Самостоятельная установка гаражных ворот требует определенных навыков и знаний, поэтому для такой процедуры лучше пригласить опытных специалистов.
