Как установить ворота для гаража своими руками, чертежи и схемы конструкции

Критерии отбора древесины

  1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
  2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
  3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
  4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
  5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Виды гаражных ворот

Существует несколько разновидностей гаражных ворот, большая часть из которых появились не так давно.

И прежде чем разобраться, как изготовить гаражные ворота своими руками, рассмотрим виды подобных изделий:

Ворота распашного типа

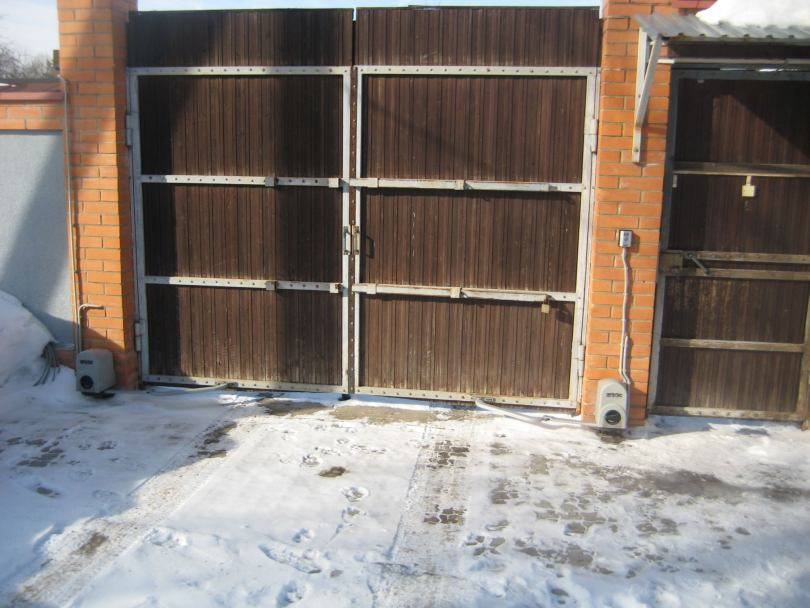

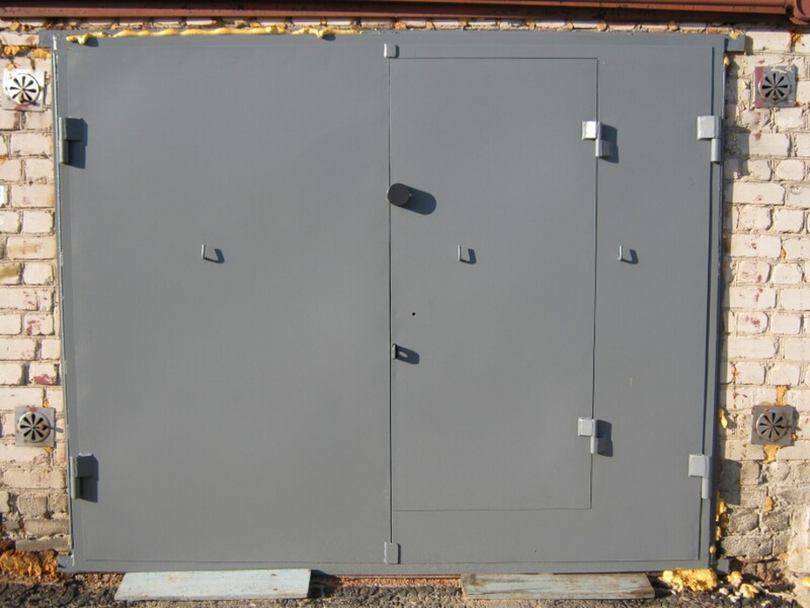

Распашные ворота для гаража.

Наиболее древний и вместе с тем надежный вариант ворот. Подобные конструкции устанавливаются повсеместно: их можно использовать не только для оснащения гаражей, они заслужили доверие многолетней безотказной практикой даже в условиях жесткой эксплуатации.

Конструкция данных образцов состоит из 2-х створок, зафиксированных на петлях в раме. Створки, если все собрано правильно, закрываются плотно, не образуя зазоров между рамой. Механизм работы распашных ворот прост, но, как показывает практика, очень надежен.

Откатной тип

Ворота впервые начали использоваться в начале ХХ века. По конструкции – это одна створка, которая отъезжает в сторону параллельно фронтальной стене. Существуют конструкции, состоящие из двух створок. В данном случае створки будут разъезжаться по разным сторонам.

Также могут быть откатные ворота, складывающиеся в несколько секций. Особенностью устройства подобных моделей является обязательное наличие свободного пространства для перемещения створок. Поэтому подобные конструкции чаще всего используются для оснащения ангаров и помещений промышленного типа.

В случае же с применением откатных ворот на частных участках, они используются не для устройства самого гараж, а для оснащения въезда на участок.

Подъемно-поворотные механизмы

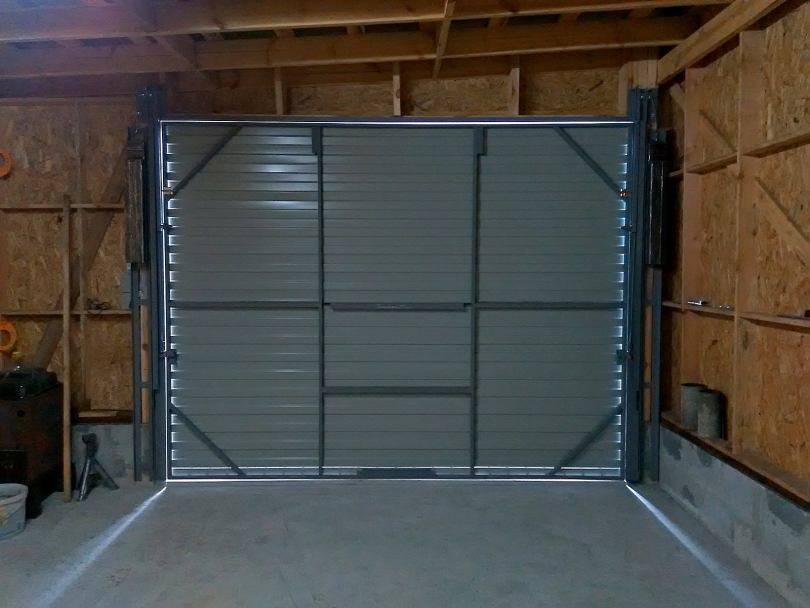

Конструкция подъемных ворот.

Их разработкой и производством в нашей стране начали заниматься не так давно. По конструкции – это одно полотно, которое поднимается кверху. Вариант сгодится для оснащения гаража и устройства въезда на частный участок.

Подъемно-секционные ворота

Как и предыдущий вариант, модели сравнительно недавно появились на нашем рынке. Они представляют собой полотнище, собранное из секций, которые преломляются и задвигаются по направляющим кверху, когда дается команда открытия ворот пультом или же кнопкой.

Механизм работает за счет имеющейся в нем пружины и направляющих с цепной передачей. Одним из самых главных преимуществ является экономия пространства.

Ворота роллетного типа

Подобными конструкциями крайне редко оснащаются гаражные помещения, что обусловлено их низкой надежностью. Внешне – аллюминиевые пластины, складывающиеся в специальный короб под потолком. Похожими конструкциями чаще всего оснащаются объекты с охраной и пропускной системой.

Для справки! Вне зависимости от выбранного типа ворот, любой из них можно оснастить автоматикой и запускать с брелока.

При выборе гаражных ворот важно принимать во внимание не только их внешний вид, функционал и отзывы рекламщиков, но и другие, более важные показатели: прочность, долговечность и возможность работы в конкретных климатических условиях. Как было сказано ранее, наиболее надежным и прочным вариантом станут ворота распашного типа: они работают даже в любые морозы и способны защитить помещение не только от приморозков, но и от взлома, если оснастить их добротной замочной системой

Как было сказано ранее, наиболее надежным и прочным вариантом станут ворота распашного типа: они работают даже в любые морозы и способны защитить помещение не только от приморозков, но и от взлома, если оснастить их добротной замочной системой

Как было сказано ранее, наиболее надежным и прочным вариантом станут ворота распашного типа: они работают даже в любые морозы и способны защитить помещение не только от приморозков, но и от взлома, если оснастить их добротной замочной системой.

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

  1. Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
  2. Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
  3. Вырезанная часть снижает жесткость воротной конструкции.
  4. В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

  • распашными;
  • раздвижными;
  • откидными;
  • раскладными;
  • откатными;
  • роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

  • ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
  • высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

  • раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
  • каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

Последовательность самостоятельной установки гаражных ворот

Придерживайтесь пошаговой схемы монтажа секционных ворот, и они прослужат не один год:

  1. Прежде чем приступать к установке деталей, сделайте с помощью компьютерных программ чертежи и схемы. Они позволят определиться с размерами каждого компонента и особенностями их фиксации в конкретном месте.
  2. Нанесите разметку, где будут располагаться крепежи несущих элементов. Если детали окажутся на деле большими, чем было запланировано, расширьте проем.
  3. Принимайтесь за изготовление каркаса.
  4. Когда рама готова, аккуратно приподнимите ее вверх и вставьте в обустроенный проем. Прочно крепить сразу нет необходимости. Дело в том, что в последующем может понадобиться регулировка наклона каркаса.
  5. Вооружившись болтами, осуществите монтаж направляющих по горизонтали. Закрепите их на потолок.
  6. Займитесь сборкой полотнища с нижней части. Компоненты панели следует снабдить роликовым устройством.
  7. Уравновесьте полотно. Оно должно располагаться по четкой ровной линии. В качестве ориентира возьмите пол и потолок.
  8. Монтируйте внизу панели ручки.
  9. Защитите электроприборы кожухами.
  10. Адекватно оцените качество установки створок. О правильном монтаже можно говорить, если полотно размещено на высоте, до которой его приподняли. Падать полотнище не должно, также, как и самостоятельно приподниматься.

Изготавливаем каркас для створок

Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:

  • отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
  • сборка и сварка выполняются аналогично подобным работам с рамой.

Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

Полезные советы

При изготовлении гаражных ворот и их установке необходимо принимать во внимание следующие полезные советы. К ним относятся:

  • правильно подобрать размеры ворот, соответствующие дизайну гаража и особенностям его эксплуатации;
  • предусмотреть простоту конструкции и ее надежность, возможность проведения технического обслуживания;
  • современная электроника позволяет установить электродвигатель для открывания и закрывания ворот в автоматическом режиме;
  • есть возможность такую конструкцию оборудовать специальными датчиками, которые при помощи интернета сообщат о возможном проникновении или его попытке.

Изучив современные варианты эксплуатации ворот можно сделать этот узел полноценным функциональным устройством, которое значительно скрасит ежедневную жизнь.

Тщательно выбирайте вариант будущей конструкции и внимательно относитесь при его изготовлении и установке на место эксплуатации. Это даст возможность наслаждаться ежедневной эксплуатацией.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

https://youtube.com/watch?v=5WEpOnTbuao

Основные виды

Перед тем как приступить к монтажу, необходимо разобраться, в чем отличие подъемных конструкций от других видов, какие преимущества или недостатки они имеют. Все это поможет выбрать для себя наиболее подходящий вариант. В самом начале необходимо определиться с устройством.

Создайте подъемные ворота для своего гаража

Ворота можно разделить на несколько видов:

  1. Подъемные секционные — этот вариант представлен в виде полотна, разделенного на несколько частей, которые объединены между собой жесткой конструкцией. Поднимаясь, они начинают изгибаться и собираться, а при опускании, наоборот, расправляются и выравниваются.
  2. Поворотные — эта конструкция в отличие от предыдущего вида не способна деформироваться. Открытие ворот происходит за счет поднятия створки по изогнутой траектории, причем верхняя часть ворот немного углубляется внутрь гаража, а вся остальная часть поднимается вверх, но со стороны улицы.

В данном видео рассмотрим подъемные гаражные ворота:

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.
