Гаражные ворота: типы и специфика расчёта габаритов

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Наиболее известные производители ворот

Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:

  • российский DoorHan, изготавливающий эконом-класс;
  • белорусский ALUTECH с широким выбором разного типа ворот;
  • немецкий Hormann, производящий премиум-класс.

Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года, у DoorHan – всего лишь год.

Гаражные ворота российского производителяИсточник barko-stroy.ru

В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.

Что учесть при выборе высоты потолка

Высота самого потолка внутри гаража высчитывается от пола до непосредственно потолка. Следует подумать о настиле в гараже. Если на данный момент имеется пол из гравия, а затем планируется его переделать на какое-либо покрытие (см. Типы полов для гаражей и какой лучше выбрать), то высота потолков в гараже уменьшится.

  • Высота потолка должна учесть еще две вещи. Это наличие внутри помещения подъемника и светильников. Эти два обстоятельства способны уменьшить высоту потолка в гараже, особенно, если открывать багажник.
  • Оптимальная высота потолков в помещении для легковых автомобилей, которая считается от пола до края выступов или свисающих элементов на потолке, должна быть не меньше 2 метров. Если гараж предназначен для грузового транспорта, то высота увеличивается до 3 метров.
  • В принципе, для спокойствия, если есть возможность, высоту, как и гаражные ворота, лучше увеличить на 0,3 м.
  • Оптимальным решением для крыши гаража является односкатная или двухскатная крыша. Такой вид крыши способен увеличить потолки в помещении.

Секционные ворота

Эта конструкция ворот предполагает их ручное открывание, а также при помощи пульта. Секционные ворота применяются в бытовом гаражном строительстве. Но благодаря тому, что особенности конструкции дают возможность сделать их до 6 метров, такой тип ворот применяется и в производстве и дома. Цена их не низкая и поэтому надо заказать все по своим параметрам.

Секционные ворота гаража

  • К секционным относятся и рулонные ворота. Они представляют собой конструкцию, состоящую из ламелей по 2 см, которые во время открытия накручиваются на вал и упрятываются в короб.
  • Рулонные ворота отличаются от роллетных конструкций. В последних конструкция также упрятывается в короб, но в рулон не сворачивается. Для ворот 2,5 м такая конструкция смотрится красиво, но если высота больше, то рулонные ворота не имеют такого же привлекательного вида.
  • Существует такой вид ворот, как подъемные. Они очень популярны и современны. Но для того, чтобы их установить в гараже, необходимо наличие свободного пространства, примерно в метр шириной. Подъемные ворота могут иметь стандартную высоту 2,2 м, для производственных ангаров применяются ворота 5 — 6 метров. В таких видах ворот предполагается особенная прочность для опор, а также для креплений и рельс. Все эти конструкции подвержены повышенным нагрузкам. Сами ворота изготавливают из стали высокой прочности.
  • Несомненно, такие ворота в наибольшей степени обеспечивают сохранность и простоту эксплуатации. Но рекомендуется открывать подобные конструкции не более 10 раз за сутки, иначе срок службы их может существенно сократиться.

Размеры ворот для забора

Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.


Чертеж для изготовления створок из профнастила

Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).


Створки из профнастила частного дома

Легковые машины

Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.

То есть для этих авто стандартные размеры ворот – 2,6 м

Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит

Грузовики

В этом случае ситуация другая. К примеру, ЗИЛ по ширине – 2,5 м. Соответственно, для въезда на дачу этого транспортного средства минимального вышеуказанного проема ворот не хватит.


Ширина сварных изделий в заборе

Необходимо, чтоб ширина была не меньше 3,1 м. Если площадка позволяет, то желательно сделать больше.

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

  • Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
  • Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
  • Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

  • Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
  • Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
  • С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

  • откатные — 300 на 190;
  • поворотные — 240 на 220;
  • распашные — 400 на 200;
  • рулонные — 400 на 270;
  • секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.

Удачные примеры и варианты

Гаражные ворота могут обходиться минимумом внешней отделки. Простая по геометрии конструкция, ровный металл, однотонный серый цвет – ничего лишнего, все строго функционально. И отнюдь не блекло, ведь такое решение отлично сочетается с кирпичными стенами любой толщины.

А вот тут решили сделать снаружи комбинацию близких по духу цветов: розовый кирпич разбавлен густым красным квадратом умеренной насыщенности. Глянцевая поверхность выглядит очень привлекательно и вызывает только положительные эмоции.

Их оформители, несомненно, предпочли выбрать эффект наибольшей натуральности. Изысканный желтоватый оттенок гармонично сочетается с белыми стойками и совпадает полностью с цветом стен, кровли.

Контраст черной и белой красок постарались продемонстрировать авторы этого проекта. И им вполне удалось реализовать свой замысел – стилистическое единство подчеркивается одинаковым видом конструкционного материала.

Имитация дерева может быть и такой: темные прямоугольники с диагональным ходом волокон выгодно оттеняются светлыми полосами по периметру. Темные крепящие элементы незаметно «перетекают» в еще более темный каркас здания. А на самом краю немного видны розоватые вертикальные элементы.

Не обязательно делать именно такие ворота у себя. Самое главное – они способны выглядеть очень хорошо и оригинально.

Размеры секционных ворот


Существует немало видов секционных ворот для гаражей, которые разнятся своей спецификой изготовления и монтажными требованиями. Но тем не менее минимальная высота таких моделей стандартна – это 1,8 метра.

И тут необходимо понимать, что высокорослому человеку проходить через такой проем будет не совсем комфортно. Поэтому лучше отдать предпочтение более высоким моделям, к примеру, с высотой конструкции в 2 метра.

Секционные механизмы работают по следующему принципу: роллетное гибкое полотно заезжает за счет имеющихся шарниров под потолок помещения.

И именно это диктует габариты сооружения:

  • требуется достаточное пространство под потолком для размещения подъемного механизма;
  • зазор между потолком и проемом должен оставлять не менее 13 см;
  • от стен помещения до боковых сторон проема должно оставаться не менее 10 см.

После того, как будут определены необходимые габариты воротного проема, можно приступать к выбору самой модели. Их на рынке существует немало. Мы же предлагаем рассмотреть габариты наиболее распространённых вариантов:

  • Alutech;
  • Ruterna;
  • DoorHan;
  • Tecsedo.

Стоит заметить, что каждый производитель изготавливает свои модели по индивидуальной технологии, диктующей требования монтажа и эксплуатации изделия. Общие же требования таковы: величина притолоки должна составлять 13-18 см, а боковины лучше предусмотреть от 10 см.


Кроме того, стандартные размеры секционных ворот также регламентируются технологией каждого производителя. К примеру, у DoorHan есть 2 серии изделий: Yett1 и Yett2. Модели первой серии характеризуются такими максимальными размерами: по высоте – до 270 см, по ширине – до 300 см. Величина боковины и притолоки 14 и 9 см соответственно.

Вторая серия моделей производится с более расширенными габаритами: их величина может достигать 5,5х3 метра при боковине от 10 см и притолоке – от 13 см. Также на производстве возможен заказ по индивидуальным размерам. Правда, в таком случае стоимость изделия несколько повышается.

Типы ворот и их минимальные и максимальные размеры

Отдельные стандарты применяются и для разных типов ворот, которые стоит знать.

Распашные

Самые распространенные ворота в мире. В большинстве случаев, не имеют электронного управления, а запираются на обыкновенный ключ. Состоят из металлической сварной рамы, петель и дверей.

Их плюс – цена. При желании их можно сделать самостоятельно. При этом для них нужен только профиль или уголок для рамы и дверцы из:

  1. Профильного настила. Подойдет для гаража за забором. Профнастил слишком тонкий и его легко вскрыть. Зато они покрыты своем полимера и не проржавеют.
  2. Листовая сталь. Листы от 3-4 миллиметров очень прочные, поэтому для дверей хорошо подходят. Чистую сталь необходимо покрасить, а оцинковку можно не трогать.

Их минус – необходимо место перед гаражным помещением. Вплотную к воротам машину поставить не получится.

Стандартные размеры: 3х2 м.

Сдвижные

Состоят из 1-2 створных дверец, двигающихся по направляющей. Этот тип ворот часто автоматизируют и оснащают пультом управления.

При открытии дверцы сдвигаются в бок, тем самым не загораживая пространство перед гаражом. Минимальные размеры: 3х1,8 м.

Секционные

Тип состоит из нескольких подвижных секций, которые при подъеме «сворачиваются» возле потолка. Не занимает лишнего пространства перед гаражом и внутри него.

Секционные модели почти всегда автоматизированы и управляются двигателем на пульте управления. Рассчитывая размер ворот для гаража, необходимо учесть:

  1. Отступ от потолка в 15 сантиметров. Это необходимое пространство для «сворачивания» секций.
  2. Отступ от стен в 10 сантиметров. Здесь будут установлены направляющие.

Подъемно поворотные

Подъемные ворота для гаража относятся к взломоустойчивому классу.

В отличие от предыдущих типов, для них характерно:

  1. Единое монолитное полотно внушительной толщины. Пробить или вскрыть его не получится.
  2. Электронным или электромеханическим замком. Это увеличивает взломоустойчивость, так как вскрытие классическими методами невозможно.
  3. Автоматический подъем. За поднятие полотна отвечает двигатель с пультом управления.

Их минус в неповоротливости и массивности. Поставить авто перед гаражом также не получится, а внутри полотно «съедает» около 25 сантиметров высоты. Это, кстати, нужно учесть при расчетах размера гаражных ворот для легкового автомобиля. Размеры всегда подбираются индивидуально.

Рулонные

Тип похож на секционный, но состоит из более узких ламелей. Вследствие этого, полотно более гибкое и может сматываться в рулон, от чего и происходит название.

Плюс рулонных ворот в универсальности. Их можно установить практически на любой проем, даже самый минимальный. Минимальная ширина и высота составляет 75х75

Важно только учесть 13 сантиметров с каждой стороны на установку направляющих

Влияние типа гаражных ворот на размеры проема

Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.

На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

Секционные конструкции

Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.

При расчете их габаритов учитывают:

  • наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
  • свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.

На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.

Рулонные роллетные

К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.

Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.

Подъемно-поворотные створки

Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.

Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.

Распашные

Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.

Откатные ворота

Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.

Что влияет на размеры гаражного проема

Принято считать, что стандартные размеры гаражных ворот следующие:

  • минимальная ширина гаражных ворот – 2200 мм;
  • максимальная ширина – 3000 мм;
  • высота проема – 2000 мм.

Но данный расчет сильно усреднен, он принимается за норму для легкового автомобиля средних габаритов, при том, что въезжать он будет с прямой дороги, а не из-за угла, а также, с учетом установки ворот обычной распашной конструкции.


Совет! Существенно сэкономить на покупке самих ворот поможет строительство проема под них стандартного размера. В противном случае, придется заказывать индивидуальное изготовление полотен ворот – а это намного увеличивает их итоговую стоимость.

Чтобы не промахнуться с расчетами, рекомендуется не принимать средние значения, а действовать в конкретной ситуации по-разному. То есть, на стадии проектирования самого гаража нужно учесть несколько факторов:

  1. Тип автомобиля. Как правило, хозяин просто замеряет свое авто и прибавляет с каждой стороны от него по 20-30 см, чтобы не повредить при заезде зеркала и бамперы. Однако это не совсем правильно, ведь машину можно очень легко и быстро поменять, тогда как гараж – строение капитальное, его не перенесешь, а расширить проем будет достаточно затратно. В этом же пункте стоит учесть и количество предполагаемых машин в гараже, ведь нередко в одном строении находится сразу два автомобиля. Если гараж строится для мотоцикла, считается, что 180 см в ширину для проема будет вполне достаточно.
  2. Угол заезда играет тоже не последнюю роль в определении ширины проема. Так, чем круче поворот, из-за которого автомобиль должен войти в гараж, тем шире должен быть проем в стене. То есть, внутри помещения тоже должно оставаться пространство для маневра, ведь на извилистую дорогу нужно еще как-то выехать задним ходом, не повредив при этом машину. Здесь же учитывается, что, например, распашные створки будут препятствовать обзору, создавая дополнительные трудности при маневре. Уже всего делают ворота того гаража, в который ведет въезд с ровной прямой дороги – здесь достаточно 2200 мм для легкового авто.
  3. Производитель самих воротных полотен, а также, рам тоже немаловажен. В зависимости от страны и политики компании стандартный размерный ряд ворот может существенно варьироваться. Поэтому тем, кто уже определился с производителем ворот для своего гаража, рекомендуется изучить модельный ряд и выяснить, какие размеры проема предпочтительны.
  4. Тип ворот и механизма открываниязакрывания полотен тоже играет свою роль в расчете оптимального проема. Ведь каждая из современных конструкций имеет собственную систему открывания. Так, для одних моделей нужно свободное пространство под потолком гаража, для других – место для отката полотна или для распахивания створок. Габарит самого механизма тоже может быть существенным, особенно, если предполагается ручное управление сворками ворот.
  5. Конструктивные особенности строения под гараж так же важны. Часто автомобили хранят в подвале дома, или гараж является пристройкой, расположенной под одной крышей с домом. Владельцам двух машин необходимо решить вопрос о том, будет ли это один проем, или для каждого из авто предполагаются отдельные ворота. Принято считать, что для двух легковых авто будет достаточно гаражных ворот шириной от 4 до 5 метров. То же можно сказать и о наличии калитки – чтобы войти в гараж или выйти из него не всегда целесообразно открывать всю створку, решением может стать небольшая калитка в полотне ворот.

Важно! Следует учитывать, что проем под ворота будет существенно сужен рамами, и этот размер напрямую зависит от выбранной конструкции и материала полотен

Типы ворот, их минимальные и максимальные параметры

Габариты гаражных ворот напрямую зависят от типа открывания створок. Для одного типа необходимо наличие свободного места под потолком, для другого — место под откатной механизм, для большинства распашных конструкций — пространство для распахивания обеих створок. Ниже мы рассмотрим данные различия.

Рулонные гаражные ворота


Рулонные ворота в гараже Такая конструкция представляет собой полотно, состоящее из алюминиевых панелей. Полотно скручивается в рулон и помещается в коробе над проемом. Управление рулонной створкой может осуществляться автоматически или вручную. При выборе габаритов створки следует учитывать высоту притолоки, чтобы рулон свободно помещался под потолком и не закрывал собой проем. Размеры гаражных ворот могут быть любыми, в соответствии со стандартом изготовителя. Выпускаются рулонные конструкции шириной 2-3 м и высотой 1,8-2,7 м.

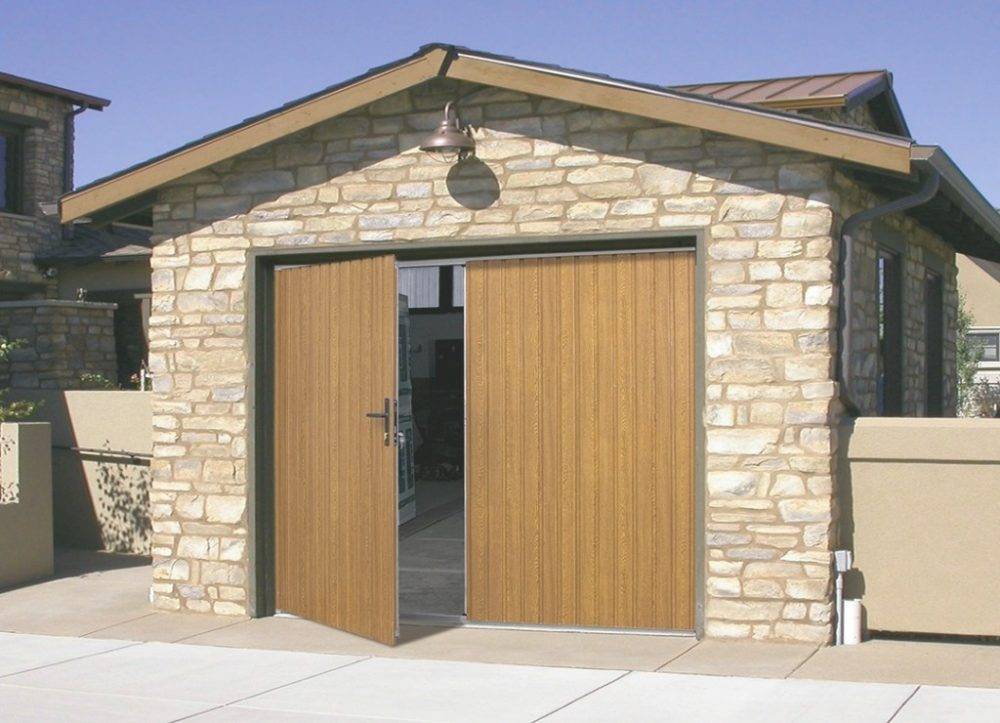

Распашные гаражные ворота

Такой тип конструкции состоит из двух створок, открывающихся наружу. Следует учитывать наличие места для раскрывания створок со стороны улицы.

Распашные гаражные ворота обшитые деревом

Размер ворот для гаража на одну машину может быть любым, подходящим для конкретного вида транспортного средства. Ширина должна минимум на 60 см превышать ширину автомобиля. По высоте ограничений нет, так как высота проема зависит только от типа авто.

Откатные гаражные ворота

Необходимо наличие свободного места рядом с гаражом, так как створка откатывается в сторону. Если рядом имеются соседние гаражи, то такой тип створки не используется. Если строение широкое, то откатная створка может размещаться внутри. Данный вариант популярен в тех случаях, когда в гараже размещаются 2-3 автомобиля, а параметры проема являются стандартными.

Размеры гаражных ворот откатного типа напрямую зависят от исходных данных проема. Имеется возможность изготавливать очень широкие и высокие ворота, которые способны перекрывать любые проемы.

Подъемные гаражные ворота

Подъемно-поворотные ворота с автоматикой В процессе закрывания, подъемная створка поворачивается и поднимается к потолку строения. В открытом положении створка образует над входом небольшой козырек, защищающий от осадков

При проектировании такой конструкции внимание обращается на такие нюансы:

  • Должно присутствовать место под потолком, где будет находиться поднятая створка. Размер притолоки зависит от толщины створки.
  • Необходимо предусмотреть наличие места перед гаражом, чтобы створка могла свободно поворачиваться на угол 90 градусов.
  • По бокам проема должно оставаться место для крепления подъемных механизмов и монтажа мощных шарниров.

Стандартные параметры ворот для гаража:

  • Высота — 220 см.
  • Ширина — любая, но не больше 600 см.

Чем шире поднимающаяся створка, тем меньшим весом она должна обладать.

Секционные гаражные ворота


Секционные автоматические ворота Особенность секционной конструкции заключается в том, что полотно створки по направляющим перемещается под потолок строения. Следовательно, необходимо наличие высокого потолка и притолоки порядка 15-18 см. Поскольку створка должна полностью перекрывать проем, необходимо оставить место для установки вертикальных направляющих. От границы проема до стенки расстояние должно составлять не менее 10 см, а лучше больше.

Стандартными считаются такие показатели:

  • Высота — 1,8-2 м.
  • Ширина — 2,5-3 м.

Разные производители выпускают секционные конструкции различных габаритов, применительно для любых габаритов проемов.

Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот

Здесь описаны все элементы ворот для гаража. Основной из них – это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент – это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции – это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

  1. Деревом.
  2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

Разновидности воротных систем

Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота

Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа

Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.

В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:

  1. Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
  2. Откатные системы – идеальный вариант для производственных предприятий.
  3. Рольставни не нуждаются в увеличении гаражного помещения.

Автоматические гаражные конструкции для джипа

Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.

Правильно выбранная длина ворот, конструкция распашной либо подъемной системы влияют на общую цену заказа, это нужно помнить.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см. Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
