Пошаговая инструкция по созданию гаража типа ракушка своими руками

Конструкция и отдельные узлы гаража-модуля изображены на чертеже 1.

Изготовление отдельных узлов и сборка гаража для человека с умелыми руками не представляют большой сложности. Рекомендую выполнять работу в следующей последовательности:

  • сварить первый каркас-рамку стеновой панели, точно выдержав все размеры и прямые углы;
  • используя первый каркас как шаблон-кондуктор, сварить все остальные рамки стен (черт. 2), а затем переднюю рамку (чертеж 3) и ворот (чертеж 4);
  • изготовить первую ферму крыши, по которой сварить все остальные;
  • заказать и получить у токаря все токарные детали;
  • подготовить все кронштейны, профили, противовесы, рычаги и остальные мелкие детали;
  • обшить все каркасы металлопрофилем и убедиться в соответствии размеров панелей проектным чертежам;
  • точно по проекту приварить все детали;
  • соединив панели, собрать стены и закрепить на них фермы крыши;
  • настелить по фермам кровельные листы и закрепить их саморезами или болтами М6;
  • навесить ворота с роликами, рычагами и противовесами.

Самое интересное в предлагаемой модели модульного гаража — это конструкция механизма подъёма панели ворот, которые открываются вверх лёгким усилием руки (чертеж 6). Конструкция очень проста, но требует некоторых пояснений. Единственная сложность при разработке подобного механизма — это рассчитать точки крепления и траекторию поворота панели ворот.

На чертеже подробно показано геометрическое построение траекторий движения элементов механизма ворот. Для моего гаража исходные данные были следующие: высота от пола до оси ролика, установленного в верхней части ворот — 1880 мм; расстояние от панели ворот до оси вращения рычага их подъёма — 450 мм; расстояние от нижнего края ворот до оси крепления конца рычага к воротам — 450 мм.

Геометрическое построение траекторий движения механизма следует выполнять при помощи чертёжных инструментов в масштабе 1:15 или 1:10 либо на компьютере в графическом редакторе.

Приступим к построениям.

Проведём вертикальную линию 1 в 450 мм от переднего края рамы проёма ворот гаража. Горизонтальная линия 2 должна проходить по центру оси ролика, прикреплённого к воротам и находящегося на направляющей. Возьмём две отправные точки: А (на пересечении линий 1 и 2) и Б (центр крепления рычага к двери). Из этих точек проведём две окружности (3 и 4) радиусом около 1100 мм.

Точки пересечения вспомогательных окружностей соединим прямой В-Г, которая пересечёт линию 1 в точке Д. Эта точка и обозначит положение оси рычага подъёма ворот. Для проверки построения достаточно провести окружность 6 через точки А и Б с центром в точке Д.

Если окружность проходит через указанные точки, то всё сделано верно. Заменяя исходные размеры, можно подобным способом просчитать траекторию хода любых ворот выбранной нами конструкции.

Предложенный механизм открывания-закрывания хорош тем, что не отнимает у гаража много внутреннего пространства и не требует в зимнее время расчистки от снега большой площади перед воротами.

Подобные ворота можно смело рекомендовать и владельцам капитальных гаражей. Массу противовеса можно подобрать опытным путём — главное, чтобы в верхнем положении ворота были в равновесном состоянии с небольшим прижатием к упорному болту. Материалом для противовеса может служить металл, бетон.

На фото: 1.Ось подъёмного рычага. 2. Шарнир рычага на воротах. 3. Ролик.. 4. Направляющая ролика ворот. 5. Противовес

Как и любой другой гараж, наш металлический можно дополнительно благоустроить: утеплить пенопластом стены и крышу, застелить пол. Конструкция позволяет изменить размеры всего гаража, соединив два модуля, и даже «замахнуться» на двухэтажный…

Альтернативные решения

Конструкции из металлопрофиля имеют массу преимуществ, но некоторых не устраивает их вес, проблемы с транспортировкой, когда надо часто переезжать, и некоторые другие нюансы, поэтому подбираются альтернативные решения. Если приходится часто переезжать или отправляться на отдых, тогда можно использовать тент ракушку.

Тент ракушка Источник bhutanmusktravels.com

По сути, это тот же гараж, но вместо листов металла в нем использована высокопрочная ткань. Она не пропускает осадки, ветер или солнечные лучи. В некоторых случаях для этого применяется брезент, но лучше использовать полиэфирную ткань, которая обязательно пропитывается специальными составами. К тому же подобный тент может быть хорошим вариантом для временного жилья на отдыхе, даче и так далее.

Плюсы и минусы конструкций

Как и любая постройка, установка гаража-ракушки имеет свои достоинства и недостатки. К главным плюсам можно отнести:

  • постоянное парковочное место;
  • дополнительное пространство для хранения;
  • возможность производить самостоятельный ремонт автомобиля;
  • дополнительная защита авто от вандализма и погодных условий;
  • низкая стоимость конструкции.

Минусами «пенала» являются:

  • не слишком привлекательный внешний вид;
  • высокая теплопроводность конструкции;
  • неправильная установка часто мешает проезду других машин и спецтехники.

Однако если все необходимые условия установки соблюдены, то гараж-ракушка, собранный своими руками, становится очень выгодным приобретением.

схематическое изображение

Как собрать пенал – крепление кровли и утепление

После того как собрана основа конструкции, необходимо заняться кровлей. Ее монтаж нужно производить от входа с наклоном

При этом важно следить, чтобы наклон не направлялся на соседние постройки

При монтаже кровли нужно позаботиться о формировании навесов с каждой из сторон. Такая подстраховка позволит избежать подмывания конструкции стоками воды и предотвратит появление коррозии.  Для того, чтобы провести утепление нужно на грунт произвести настил полиэтиленовой пленкой в несколько слоев. Для этого стелют к стенам внахлест и затем скрепляют с утеплителем.

Для утепления можно использовать:

  • Стекловату;
  • Толстый слой опилок.

Утеплитель должен лежать слоем не менее 15 см. После этого ставят обёртку из бруса, который крепится саморезами к каркасу. В завершение пол оббивают досками.

Для того, чтобы оборудовать пол, необходимо установить каркас с отступом в 10 см от кровли.

Делают каркас из бруса, после чего он должен крепиться на саморезы

Также важно не забывать об утеплителе, который прокладывают между каркасом и кровлей. Только потом можно зашивать потолок досками. По такому же принципу обшивают стены пенала

По такому же принципу обшивают стены пенала.

Гараж-улитка, которому отдают предпочтение многие владельцы авто, вполне удобная альтернатива капитальный построек. Если соблюдать инструкции по сборке и утеплению, то получиться вполне удобное место для вашего авто. Многочисленные положительные отзывы только подтверждают этот факт.

Как собрать сооружение своими руками

Гараж-ракушка может быть как отдельно стоящим, так и располагаться у стены дома. Первый вариант, как правило, используют при установке гаражного бокса во дворе многоэтажного дома. Второй вариант применяют, если гараж планируется как временная конструкция на участке частного жилого или дачного дома. Такая установка позволит защитить строение от сильных ветровых нагрузок, снизить его теплопотери.

Сборка состоит из таких этапов:

  1. Выбор места. Во дворе многоквартирного дома гаражи-ракушки запрещается устанавливать: на детской площадке, на канализационных люках, вплотную рядом с окнами первого этажа. Кроме того, нежелательно ставить гараж в низинах участка, иначе он будет подтапливаться талыми водами.
  2. Подготовка местности. Гараж следует устанавливать на ровную площадку, по размерам превышающую габариты гаражного бокса. Землю нужно будет очистить от мусора, при необходимости, разровнять щебнем крупной фракции.
  3. Монтаж каркаса. Для того, чтобы увеличить срок службы строения, специалисты рекомендуют покрывать стойки гаражного бокса антикоррозийным составом.
  4. Монтаж обшивного материала.

“Ракушку” можно утеплить пенополистиролом. Тепловизионный материал, при этом, рекомендуют располагать внутри. При этом, нужно будет позаботиться о гидроизоляции утеплителя.

Кроме того, в него можно провести электричество.

Для этого нужно будет запастись медным проводом с двойной изоляцией, несколькими лампами, розетками. Электроснабжение “ракушки” позволит комфортно пользоваться гаражным боксом в любое время суток, заряжать, при необходимости, аккумулятор авто.

Гараж-ракушка – это простой и эффективный способ защиты автомобиля от вандалов и угонщиков, повышенных ветровых нагрузок, УФ-лучей и осадков. Такой гаражный бокс пользуется огромной популярностью в силу своей мобильности и доступности. Кроме того, он легко собирается своими руками. А его компактные размеры позволяют ставить бокс практически в любом месте. Используйте представленные выше рекомендации по установке и наслаждайтесь сохранностью своего авто!

Инструменты и материалы

Для того чтобы собрать гараж-ракушку своими руками, автомобилисту потребуется обзавестись некоторыми материалами и инструментами для сборки конструкции:

  • в первую очередь необходим сварочный аппарат;
  • потребуется болгарка с отрезными и шлифовальными дисками;
  • понадобится дрель со сверлом 12 мм;
  • нужно приобрести шуруповерт.

Помимо этого понадобится рулетка, маркер и строительный уголок с прямым углом.

Если же будущий владелец планирует приобретать все материалы самостоятельно, то следует позаботиться о следующем:

  • строительный клей;
  • доски определенного размера (толщина – 5 см, длина – 20 см);
  • шарниры для установки дверей или ворот;
  • металлопрокат;
  • профилированные листы;
  • брус;
  • болты;
  • шурупы;
  • гайки;
  • металлический прокатный лист.

гараж подходит для низких машин

Почему именно ракушка

Гараж, как известно, защищает автомобиль не только от угона, но и негативных атмосферных воздействий. Но, построить его возле многоквартирного дома в условиях мегаполиса практически нереально. Однако, выход есть — это гараж ракушка, или, как его еще называют, пенал.

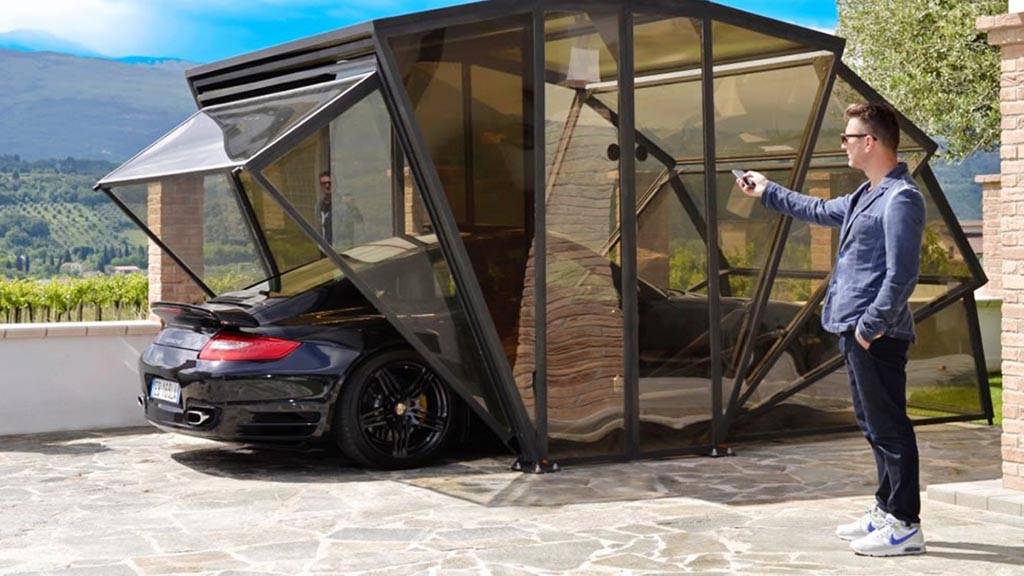

Гараж типа ракушка — отличное решение для хранения автомобиля в мегаполисе

Дело в том, что юридически такая конструкция считается укрытием-тентом, а не гаражом. Поэтому она не требует оформления документов, а значит и установить ее можно в любом удобном месте.

Гараж-пенал можно установить в любом удобном для вас месте

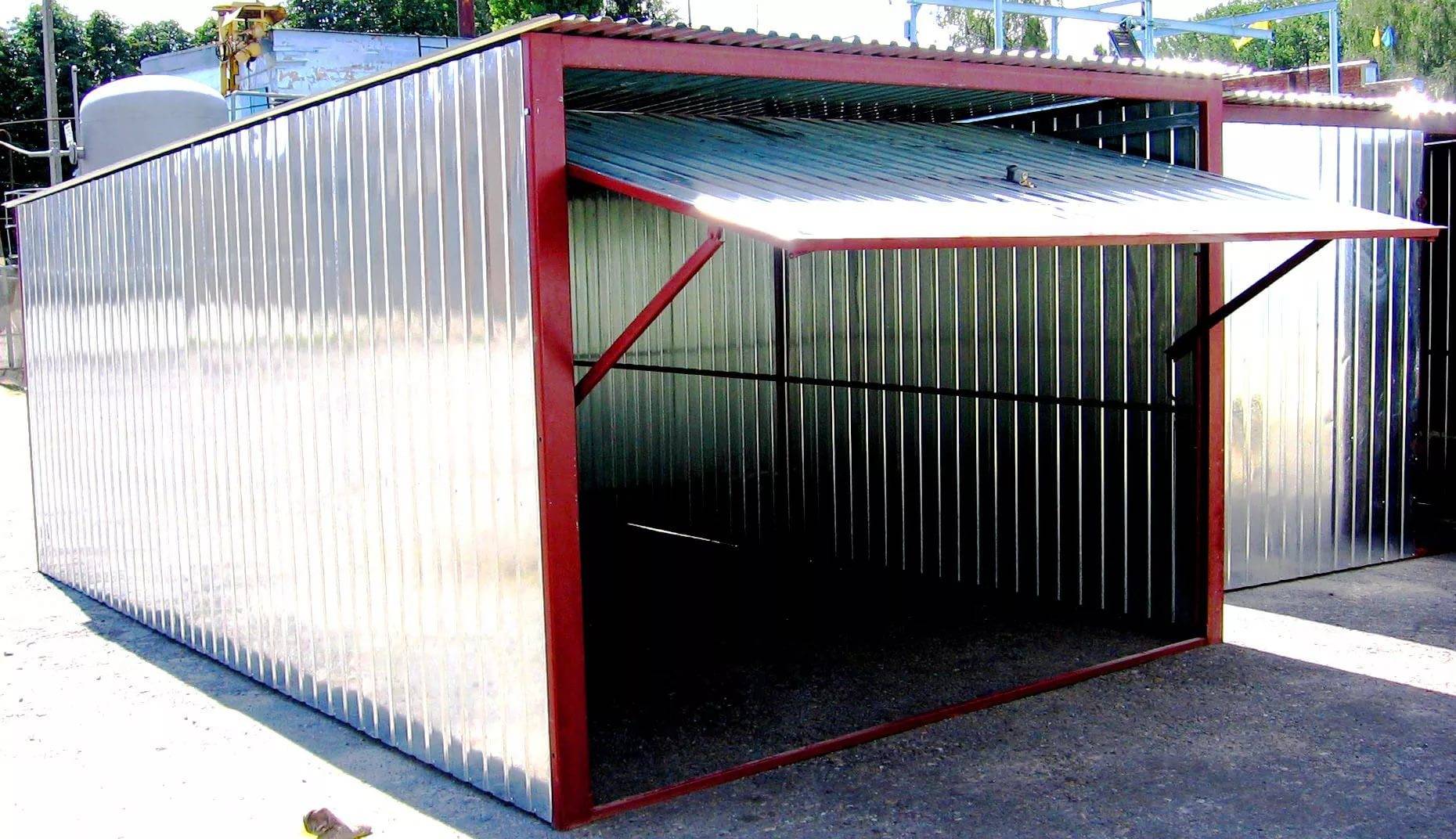

Пенал представляет собой металлическую конструкцию в виде каркаса, обшитого профнастилом. Таким образом, он отлично справляется с функциями гаража — защищает автомобиль от атмосферных воздействий и в некоторой степени может защитить от угона.

Варианты гаража

На современном рынке предлагается несколько модификаций такой конструкции. Самым популярным является разборной гараж, который может монтироваться как независимая постройка для укрытия авто. Подобная конструкция не считается полноценной постройкой, для нее не требуется фундамент, регистрация документов и уплата налогов. Это тент для машины, который может устанавливаться во дворе многоэтажных домов. Однако чтобы избежать проблем в будущем лучше решить этот вопрос в муниципалитете заранее.

Для гаража ракушки не требуется регистрация документов и уплата налоговИсточник con.varykel.ru.net

На территории личного участка можно установить встроенную модель гаража. Такая конструкция может монтироваться к боковой стене дома и выглядит как полусфера. Так дополнительно экономится место на участке и снижается стоимость конструкции. Но в этом случае все надо продумать еще на этапе обустройства фундамента дома и возводить постройку с соответствующими креплениями.

Если решено установить такой гараж после возведения дома, тогда надо приобретать пристроенный вариант. Его не надо монтировать к стене, но можно устанавливать в любом удобном месте от капитальной постройки. Соединить конструкцию и дом можно навесом или коридором.

Сборка гаража-пенала

Стоимость сборки и установки конструкции гаража-пенала обычно оценивается в 10% от стоимости объекта. Но автолюбители со стажем и опытом слесарных работ предпочитают самостоятельно изучить чертежи и установить гараж пенал своими руками.

На начальном этапе потребуется подготовить место для установки конструкции гаража пенала, снять дерн и выровнять горизонт площадки с использованием трамбовки и строительного уровня. Обычно первый слой отсыпают гравием и трамбуют деревянной колотушкой. Далее отсыпают слой песка, и можно приступать к сборке гаража–пенала.

На первом этапе собирают основание и боковые стенки конструкции. Перед сборкой гаража-пенала необходимо высчитать по чертежу и заготовить отрезки из стального профиля квадрата или дюймовой трубы. В соответствии со схемой монтажа каждый элемент маркируется и подписывается согласно его положению в каркасе пенала. Желательно для потолка, основания и боковых стен гаража пенала куски трубы или квадрата маркировать краской разного цвета.

Первым делом собираем нижний контур гаража-пенала. Забиваем в грунт монтажные колышки, после чего выкладываем из кусков прямоугольник нижнего контура, соединяем болтами и прихватываем точками сварочным аппаратом. Если диагонали сошлись до миллиметра,и нет проблем с прямыми углами, можно сваривать набело. Далее привариваем поперечные отрезки нижнего контура гаража-пенала.

Далее потребуется приварить к нижнему основанию конструкции гаража пенала вертикальные стойки. Положение каждой из стоек нужно контролировать по рулетке, вертикальному отвесу и строительному уровню. На следующем этапе сборки гаража пенала потребуется установить на болтах горизонтальные отрезки труб, соединяющие середины вертикальных стоек, и тоже прихватить сварочными точками. При правильном выполнении работ положение стоек не должно измениться.

На следующем этапе сборки конструкции гаража потребуется сварить верхний контур из труб и профиля. Первоначально на вертикальные стойки устанавливают боковые отрезки и фиксируют после выравнивания их положения сварочными точками или болтами. Аналогичную операцию выполняют с перемычками передней и задней стенки гаража-пенала. Наибольшее количество времени уходит именно на выравнивание верхнего яруса труб или профиля по горизонту и прямым углам, после чего места стыковки труб проваривают полуавтоматом или сварочным инвертором.

Остается на готовом каркасе закрепить листы профнастила и навесить ворота гаража-пенала. Профнастил крепится с помощью саморезов. Специалисты рекомендуют после окончания сборки головки саморезов заварить сваркой или срезать отверточный паз с помощью болгарки. Насколько это усложнит жизнь злоумышленникам, сказать сложно, но конструкция гаража-пенала в этом случае становится явно неразборной.

Ворота для гаража-пенала лучше заказать в подъемном исполнении. Такая конструкция уменьшает и выравнивает нагрузку на легкую каркасную переднюю стенку гаража. Распашные ворота дешевле, но со временем их приходится регулярно выравнивать и подгибать на раме, поэтому срок их службы может быть меньше, чем у подъемных конструкций.

Вес конструкции

Гараж-ракушка отличается компактными размерами и небольшим весом. Его можно легко транспортировать и не сложно устанавливать. Тем не менее, многих интересует сколько конкретно весит конструкция.

Вес зависит от вида и толщины обшивочного материала, размеров конструкции.

Так, вес металлического раскладного типа может находиться в диапазоне от 600 кг до 2 тонн. При этом, модели из оцинкованного профлиста будут весить меньше, чем конструкции, сделанные из листовой стали. Средний вес будут иметь “ракушки”, изготовленные из сайдинга и профнастила.

Чтобы вычислить общий вес самодельного гаража, необходимо:

  1. Определить вес обшивки конструкции. Для этого нужно найти площадь всей обшивки, выяснить вес 1 кв м стройматериала, согласно ГОСТу, и найти произведение этих чисел.
  2. Определить вес каркаса. Для этого также нужно найти суммарную площадь всех элементов каркаса, и умножить полученное число на вес единицы.
  3. Сложить полученные значения.

Даже несмотря на сравнительно небольшой вес, для транспортировки требуется специальный грузовой автомобиль и подъемное оборудование. Как правило, гараж привозят на территорию по частям, и собирают непосредственно на подготовленной площадке.

Кирпич

Кирпич является одним из самых востребованных материалов, в вопросах постройки гаража. Он обладает достаточной надежностью, эстетичным внешним видом. Кроме того, существует много разновидностей, позволяющих подобрать конкретный вид под определенные цели.

Отличительной чертой является надежность и долговечность, постройка из кирпича вполне может простоять 50 лет и более, не требуя серьезного ремонта. Из него очень часто строят двухэтажные здания, существенно расширяя площадь полезного пространства.

Для максимального сохранения тепла выкладывается несколько слоев, дополнительно используются утеплители между слоями, чтобы создать наиболее благоприятный микроклимат внутри.

Из недостатков только высокая стоимость и достаточно высокий вес, что вынуждает первоначально возвести крепкий фундамент.

Стандартные размеры

Размеры гаража-пенала напрямую зависят от габаритов автомобиля. Также вы заранее должны понять, нужно ли вам свободное пространство для установки стеллажей. Согласно стандарту стальные конструкции должны иметь выпуск в пределах 1 метра на каждой стороне.

На сегодняшний день выделяют 2 вида гаражей-пеналов:

  • изделие на одно транспортное средство с размерами 3х6х2,5 м;
  • широкая модель, предназначенная не только для хранения автомобиля, но и для небольшой мастерской с габаритами 3х9х3 метра.

Несмотря на то, что внешне гараж-пенал кажется массивным и тяжелым, на самом деле его вес с кровлей без фундамента варьируется в пределах двух тонн. Благодаря тому, что параметры конструкции небольшие и компактные, именно такую модель выбирает большинство автовладельцев. Теперь нет необходимости устанавливать мощные конструкции с фундаментом.

Учтите, что вес постройки зависит не только от ее габаритов и формы, но и от толщины металла. Если используется профнастил с толщиной 2 мм, масса гаража будет приблизительно 1 тонна. Если же толщина листа в пределах 6 мм, то гараж будет весить более 2 тонн. Учитывайте это при выборе манипулятора на груз.

Особенности и преимущества деревянного гаража

Особенность деревянного гаража заключается в том, что он хорошо сочетается с другими строениями. При этом можно выбирать из самых разнообразных вариантов постройки и буквально создать шедевр из деревянных досок.

Преимущества гаража из дерева:

  1. Прочность материала и конструкции. Благодаря этому обеспечивается долговечность строения.
  2. Надежно защищает автомобиль от влаги, прямых солнечных лучей и низких температур.
  3. Экономичность. Для возведения гаража не требуются дорогостоящие материалы.
  4. Простота установки. Строительство не занимает много времени и не требует использования сложных техник.
  5. Разнообразие в вариантах отделки. Можно собственными руками создать уют в помещении.
  6. Экологичность. Дерево – это натуральный материал. Постройки из древесины не вредят людям и окружающей среде.

Почему именно ракушка

Гараж, как известно, защищает автомобиль не только от угона, но и негативных атмосферных воздействий. Но, построить его возле многоквартирного дома в условиях мегаполиса практически нереально. Однако, выход есть — это гараж ракушка, или, как его еще называют, пенал.

Гараж типа ракушка — отличное решение для хранения автомобиля в мегаполисе

Дело в том, что юридически такая конструкция считается укрытием-тентом, а не гаражом. Поэтому она не требует оформления документов, а значит и установить ее можно в любом удобном месте.

Гараж-пенал можно установить в любом удобном для вас месте

Пенал представляет собой металлическую конструкцию в виде каркаса, обшитого профнастилом. Таким образом, он отлично справляется с функциями гаража — защищает автомобиль от атмосферных воздействий и в некоторой степени может защитить от угона.
