Ворота гаражные откатного типа: специфика устройства

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Изготовление фундамента

Делать выдвижные ворота своими руками надо на бетонном основании. Отмеряют длину от одного края будущего столба к другому. Размечают параметры котлована, делают на ширину 50 см. Дальнейшая работа:

Специалисты определяют глубину промерзания грунта и уровень подземной воды. По всем правилам для заградительной конструкции достаточно глубины 50 см.
Для бетонного фундамента предусматривают место для закладного элемента — швеллера № 16. К нему по вертикали сваркой прикрепляют прутья диаметром 1,2 см. Сооружают цельный армирующий каркас и приваривают к арматуре, прикрепленной к металлическому направляющему изделию. Так делают решетку в 2 или 3 яруса.
Для рытья траншеи используют лопату. Землю извлекают и укладываются по всей площади ямы полиэтиленовую пленку.
Изготавливают углубления для металлических опор. Ставят стойки по краям котлована и выравнивают по отвесу.
Швеллер с армирующим каркасом помещают на дно канавы так, чтобы его края соприкоснулись с внешней стороны опор. Заготовку корректируют строительным уровнем.
Чтобы закладной элемент немного выступал над поверхностью земли, мастера сооружают опалубку на 10 см.
Все металлические детали сваривают между собой

Особое внимание уделяют стыку между металлическими столбами и швеллером. В этом месте для большей жесткости прикрепляют уголки.
Мастер снова проверяет горизонтальную ровность каркаса и вертикаль опор

Раствор создают из песка, щебня, цемента, воды. Компоненты перемешивают бетономешалкой, и раствор доводят до консистенции средней густоты. Аппарат ставят возле ямы и заливают туда бетон. Работу делают за один день.
Цементную массу наливают до краев бортика опалубки, которую сглаживают мастерком. Чтобы из бетона вышел воздух, берут кусок арматуры и втыкают в смесь по всей площади. Швеллер не заливают полностью, а оставляют нетронутым на высоту 5 см.

Застывающий фундамент периодически проливают водой. Срок высыхания составляет 3-4 недели. Неопытные мастера не поливают бетон, в итоге он трескается и теряет свои качества.

Ворота откатные по рельсу

Данный тип конструкции отличается простотой и надежностью. Поперек въезда монтируется рельс, по нему движется полотно. Перемещение проходит при помощи роликового устройства. Верхняя часть поддерживается особым устройством, располагающемся в той зоне, где находятся ворота в открытом положении. Эксплуатация такого типа откатных ворот возможна в двух случаях:

в организациях, уделяющих большое внимание очистке территории от снега;
в районах с теплым климатом.

Ведь даже небольшой снегопад можно надолго заблокировать работу данной системы. Если произойдет сбой в работе, вернуть конструкции рабочее состояние будет проблематично.

Несомненным преимуществом данных ворот считается компактность зоны их функционирования. При открывании они откатываются в сторону на ширину проема и лишнего пространства не занимают.

Разновидности откатных ворот

Откатные ворота

Различаются  три типа откатных ворот в зависимости от расположения направляющей:

1

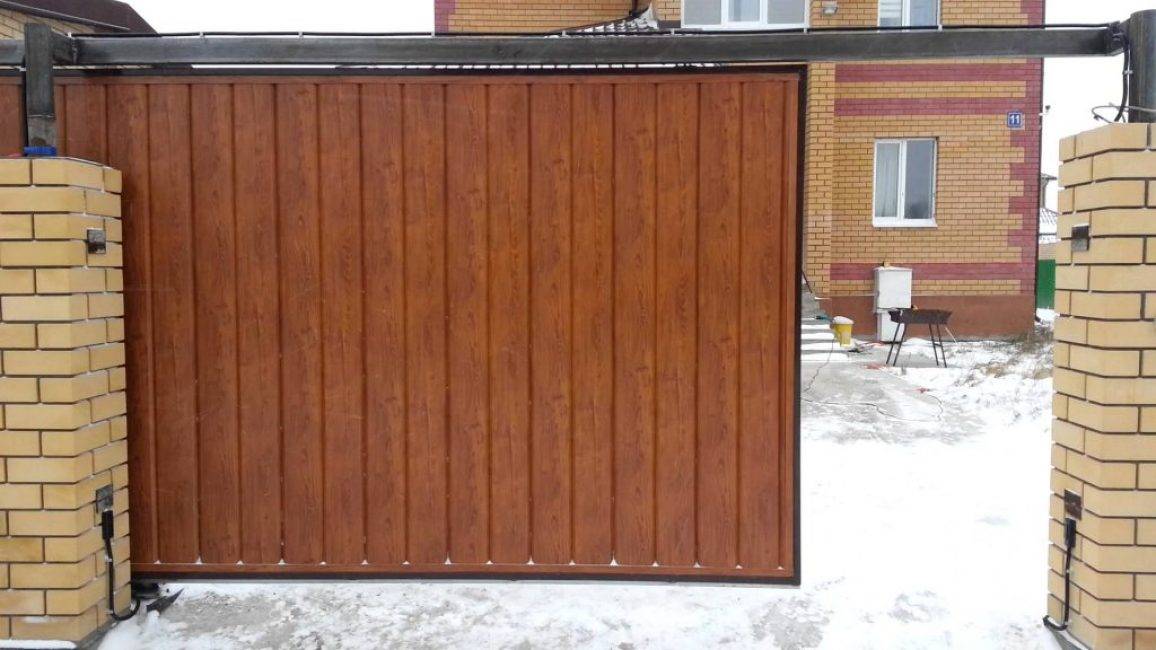

Подвесные. Полотно ворот, снабженное роликами, подвешивается на балку. Такой вариант надежен и долговечен – подвесные ворота промышленных объектов, установленные более 50 лет назад, успешно функционируют по сей день. Серьезный недостаток – необходимость монтажа балки на большой высоте, чтобы через ворота могла проходить любая техника, так как конструкция получается металлоемкой и, соответственно, очень дорогой.

Подвесные ворота

2

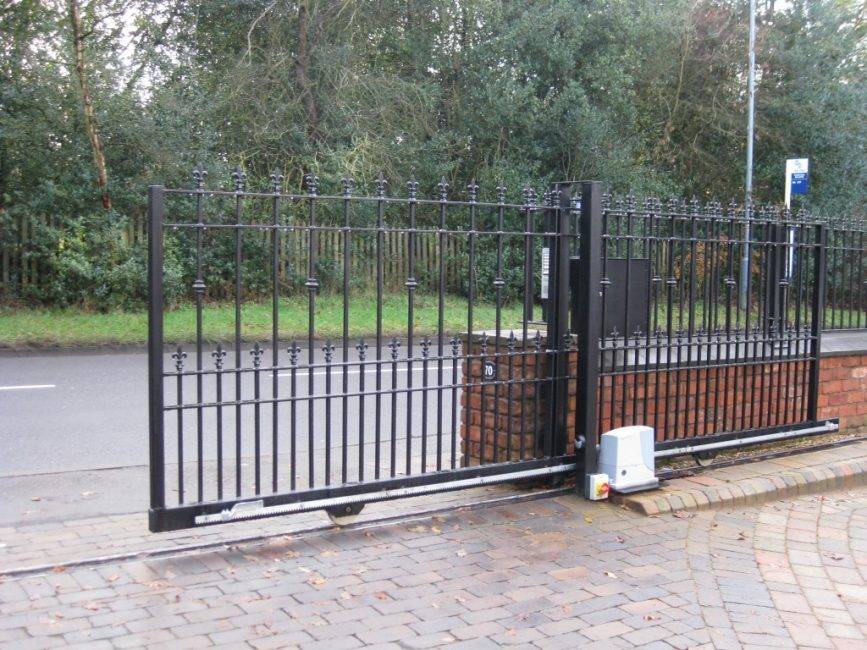

Рельсовые. Ролики для перемещения крепятся к нижней части полотна, они движутся по рельсу, смонтированному на поверхности земли. Верхний ролик на одной из консолей (со стороны, куда уезжают ворота) дополнительно придерживает полотно. Преимущество конструкции в компактности – полотно сдвигается за пределы проема только на свою ширину. К недостаткам относится необходимость постоянно поддерживать чистоту вокруг рельса, поскольку снег, опавшие листья, случайный мусор способны заблокировать перемещение полотна.

Рельсовые ворота

3

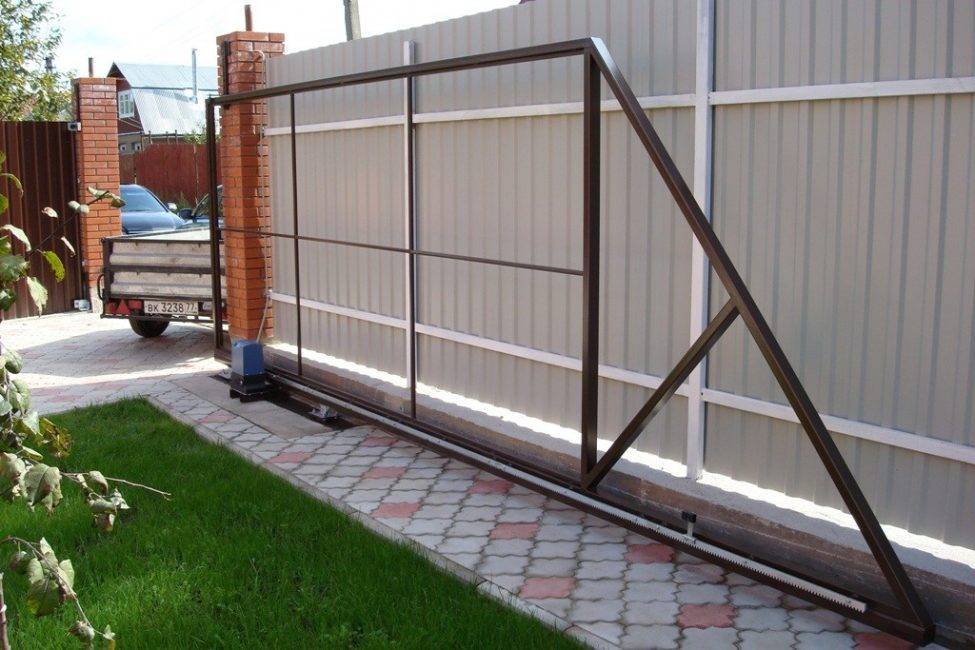

Консольные. Полотно снабжено направляющей балкой и подвешено на консольные роликовые блоки. В результате нижний край сдвижной створки не касается земли. Направляющая балка обычно монтируется в нижней части полотна, но может располагаться в середине или вверху, в зависимости от конкретных условий.

Полностью раздвинутая конструкция

Достоинства и недостатки консольных откатных ворот

К достоинствам консольной конструкции можно отнести:

  • отсутствие верхнего и нижнего ограничения по габаритам
  • промежуток в 10 см между полотном и поверхностью земли – снегопад, случайный мусор не помешают работе ворот
  • легкое, без усилий, перемещение полотна, элементы качения расположены внутри балки – они защищены от атмосферных воздействий
  • способность полотна выдерживать высокие ветровые нагрузки за счет системы его фиксации в вертикальном положении
  • возможность оснастить ворота элементами безопасности и электроприводом с дистанционным управлением

Консольные ворота не лишены недостатков:

Они достаточно сложны в монтаже, требовательны к длине забора


Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Достоинства и недостатки

Раздвижные ворота становятся всё более популярными среди владельцев дачных коттеджей. По принципу работы их делят на две подкатегории: автоматические и ручные. Без сомнения, самым большим плюсом таких конструкций является их внешний вид. Они эффектно и современно выглядят, а также существенно экономят пространство, что очень заманчиво для владельцев небольших участков.

Основными преимуществами таких ворот являются:

  • высокая безопасность (открыть их намного сложнее, чем обычные);
  • прочность и жёсткость;
  • экономия места на дачном участке;
  • могут быть любой высоты;
  • необязательно расчищать снег возле них в зимнее время;
  • устойчивы при сильном ветре;
  • если стоят автоматические ворота, то нет надобности выходить из машины для их открытия.

Но кроме плюсов такие конструкции имеют и существенные недостатки. Среди основных из них стоит отметить:

  • высокую стоимость;
  • необходимость установки укреплённого фундамента;
  • большой вес по сравнению с обычными воротами.

Фундамент для откатных ворот

Ворота с калиткой или без нее планируется установить- это выбор владельца, а вот фундамент под консольное ограждение необходим

Особых сложностей здесь возникнуть не должно. Отталкиваться стоит от того, что он равен половине той длину, которую будет занимать пролет.

А котлован всегда должен формироваться с запасом хотя бы в 10 см, так как на дно желательно засыпать гравий, который предварительно стоит смешать с небольшим количеством специального строительного песка.

После чего необходимо заармировать бетонную конструкцию, так как такой подход придаст дополнительной крепости и устойчивости. Все- таки, чтобы поставить откатные ворота своими руками придется немного потрудиться, особенно это касается заливки фундамента.

Особенности

Секционные ворота представляют собой подъёмные гаражные конструкции, которые крепятся над потолком гаража. В закрытом положении полотно располагается вертикально, а в открытом – полугоризонтально под потолком. Именно эта особенность обуславливает компактный размер ворот и удобство их использования. Кроме того, такие ворота, благодаря особенностям конструкции, предусматривают возможность автоматического подъема полотна.

Выбор конструкций является очень широким, как и модельный ряд, поэтому их легко можно подобрать под любой тип гаража. Кроме того, можно выбрать модели, подходящие к оформлению гаража или дома по стилю и цветовому решению.

Секционные ворота способны обеспечить наивысшую степень безопасности гаража. Кроме того, они обладают функцией шумоизоляции. Сама по себе конструкция также является почти беззвучной, и поэтому ворота тихо поднимаются и опускаются. Особенно это касается автоматизированных систем.

Такая конструкция включает в себя дверное полотно, которое состоит из сэндвич-панелей. Сами по себе панели сделаны в основном из стали, а внутри наполнены вспененным полиуретаном. Полотна от ворот скрепляются друг с другом с помощью петель и поднимаются по направляющим.

Фиксировать ворота в открытом положении, а также закрывать их можно с помощью специальной защёлки или замка. Они являются отличной альтернативой распашных ворот, поскольку они не требуют места при открывании. Можно подъехать практически вплотную к гаражу прежде, чем вы откроете створку. Их используют не только для обустройства входа в гаражи, но и для ограничения въезда на территорию дома, для преграждения проходов на производственные и складские помещения.

Такие ворота являются очень надёжными. Вне зависимости от погоды и других внешних условий они без проблем открываются и фиксируются. Кроме того, ворота герметично закрываются и надежно фиксируются. Именно поэтому они обладают хорошей функцией теплоизоляции. Это прекрасно подходит для случаев, когда гараж пристроен к частному дому. В гараже будет не так холодно.

Эти ворота часто имеют функцию защиты от взлома. Они надёжно защищают вас и обеспечивают полную безопасность. Сама по себе конструкция ворот также является безобидной: риск получения травмы практически нулевой, поскольку она сделана очень надёжно.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.


Вариант ворот с укосинами.


Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Сборка следующей рамы под текущие ворота

Усиленный такой вот металлический каркас стоит собирать только из мощных таких непростых уголков.

Собирается боковая часть рамы, в основе её 100 мм уголок из стали. Сначала 2-е боковые эти вертикальные, отмерим их по нужной высоте и просто обрежем.

Ставим такой уголок

После уже будем приворачивать поперечины. Стоит следить за тем, чтобы рама была только цельной и для этого между уголками пристраиваем полосу. Её следует укреплять строго горизонтально и делать шаг в один метр. При отсутствии такой полосы легко можно заменять её на уголок меньшего размера, и для этого применим 50 мм. Вбиваем фиксаторы. Это необходимо для дополнительного укрепления полотна. Раму фиксируем. Для фиксации нужно плотно заполнить при помощи цементно-песчаного раствора отверстия и плотно подбить при помощи кувалды штыри арматуры. Только после того как вы уже забили штыри можно будет отмерить от текущего каркаса 50 мм и просто подрезать лишнее, и вот после штыри загнуть вверх и приварить их к каркасу намертво.

Отбиваем горизонталь

Можно смело перейти к секторам его верхним и нижним. После уголок вам строго горизонтально стоит расположить и применить уровни. В данном этапе стоит обратиться за помощью именно гидроуровня, поскольку неточности легко может дать столярный уровень.

Сварка каркаса

Подобно боковым секторам теперь можно смело закрепить нижний и верхние такие сектора. Заранее стоит приварить именно несущие уголки и только после пристраивать поперечины делать из показанных полос.

Финишная отделка

Когда проем не совсем создавался ровным можно заполнить после зазоры при помощи цементно-песчаного вида его раствора или лучше полностью вам заштукатурить все ровно с уголками.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

  • Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
  • Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
  • Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
  • Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

  • электронный привод для откатных ворот;
  • пульты для дистанционного управления;
  • элементы для безопасности;
  • рейка с зубцами;
  • сигнальная лампа;
  • сварочный аппарат;
  • сверла для металла и дрель;
  • приводы для подключения элементов безопасности;
  • электроприводы для питания;
  • приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

  • выбор места для электропривода;
  • укладка привода на швеллер и закрепление его зубчатой рейкой;
  • приваривание рейки к профильной трубе;
  • установка концевых выключателей;
  • подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Подъемно-секционные ворота


Подъемно-секционные ворота

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

  • универсальность. Существуют ворота для высоких и низких проемов разной ширины;
  • высокие шумо- и теплоизоляционные свойства;
  • удобство использования;
  • экономия места перед въездом в гараж.

    Подъемно-секционные ворота

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Нюансы устройства встроенных калиток

Калитка, расположенная на одной из створок ворот, менее удобна в повседневном пользовании, чем отдельно стоящая, но позволяет:

  • сократить затраты на установку распашных ворот;
  • уменьшить размер необходимого проема в ограждении;
  • отказаться от установки третьего опорного столба.


Схема ворот с калиткой в одной из створок. Проем для калитки может быть расположен с края возле опорного столба, в центре плоскости створки или ближе к середине ворот.

При устройстве калитки на плоскости створки ворот наличие нижних фиксаторов в комплекте фурнитуры является обязательным.

На что еще обратить внимание

После того, как вы определитесь с наиболее удобной конструкцией, убедитесь, что изделие соответствует следующим рекомендациям.

Имеет защитное покрытие, противостоящее образованию коррозию и ржавчины

Это позволит существенно продлить срок эксплуатации;
Если полотно имеет утеплитель, обратите внимание на его материал. Предпочтительнее выбирать полиуретан, который не деформируется даже спустя несколько лет эксплуатации и не теряет своих свойств;
Полотна любого вида должны иметь внутренние металлические ребра жесткости

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем;
Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров;
Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство. В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;
Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию. В противном случае система просто не сможет функционировать;
Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это. Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя;
И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Консольные откатные ворота, самый распространенный вид

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

  1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
  2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
  3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
  4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
  5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

  • высокая стоимость материала и установки;
  • необходимость конструирования дополнительной опоры в виде фундамента;
  • занимает много места вдоль забора.

Для некоторых, такие недостатки не являются важными, но вам придется выбирать, отталкиваясь от своих требований.

Рулонные ворота

Монтаж данных ворот, как правило, производится при 2,5 метров высоты проема. Основу их каркаса выполняют ламели – алюминиевые профили. Полотно выполняет движение по установленным направляющим, которые находятся вверху над воротами. Рулонные ворота оснащены электрическим приводом, позволяющим управлять ими дистанционно. Если же ширина проемов не более трех метров, то пользоваться воротами можно и вручную.

Достоинства:

  • Створки ворот при открытом состоянии не закрывают свободный проход
  • Есть возможность монтажа в гаражах с проемом до 7 метров.

Недостатки:

Низкая устойчивость к взлому.
