Составляем подробную схему будущего изделия
Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.
А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.
Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок. Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот
Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот
Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.
Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.
Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.
Чертеж рамы для гаражных ворот
Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.
Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.
Полный чертеж гаражных ворот
Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.
Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов. Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот
Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала
Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.
Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.
Внешний вид готовых гаражных ворот
Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру
В крайнем случае, обратитесь за помощью к компетентному инженеру
Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.
Выбираем лучший вариант запорной системы
Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.
Для внешних ворот
Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.
Для распашных ворот
Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.
Наличие потайного замка
Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.
Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.
Сама схема сбора данной конструкции выглядит следующим образом:
- просверливается отверстие для болта, который имеет резьбу;
- при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
- с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
- на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.
Разновидности
Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.
Тип конструкции
По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.
Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.
Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.
Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.
Легкость в монтаже
Особенности установки
Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.
Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.
Виды моделей
- Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
- Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
- Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
- Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
- Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
- Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
- Сейфовое устройство. Блокировка происходит в верхней и нижней частях.
Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.
Надежные варианты запорного механизма для ворот гаража
Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.
Запоры для гаражных ворот – основные виды конструкции:
- горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
- вертикальные запоры;
- дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.
Варианты удобных и надежных запорных механизмов для ворот гаража:
- врезной замок;
- сдвижной запор накладной для распашных ворот;
- поворотный запор;
- винтовой и ригельный механизм;
- запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.
Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.
Немного о врезных замках
Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

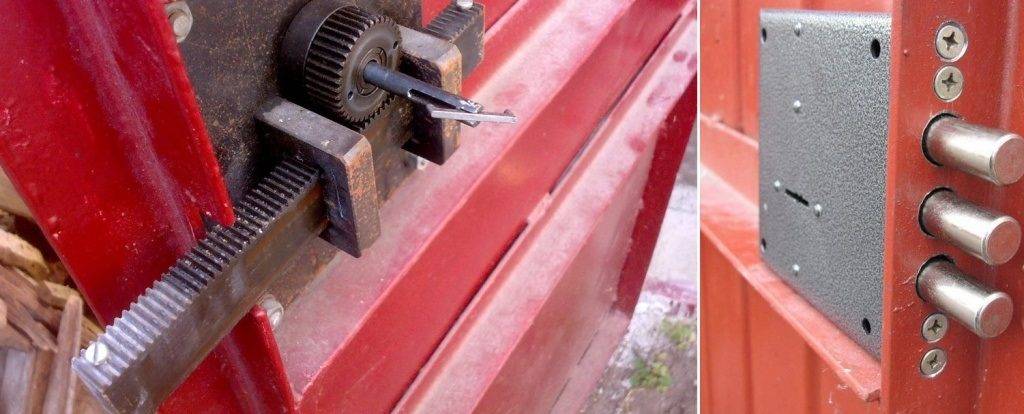

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.
Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.
Наиболее удачные варианты запоров на гаражные ворота
Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.
Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:
- Фляжный запор для гаражных ворот;
- Поворотный стоечный механизм;
- Запор- вертушка;
- Засовы на сварной раме.
Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.
Фляжные системы запора
Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:
В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.
Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.
Поворотные стоечные запоры

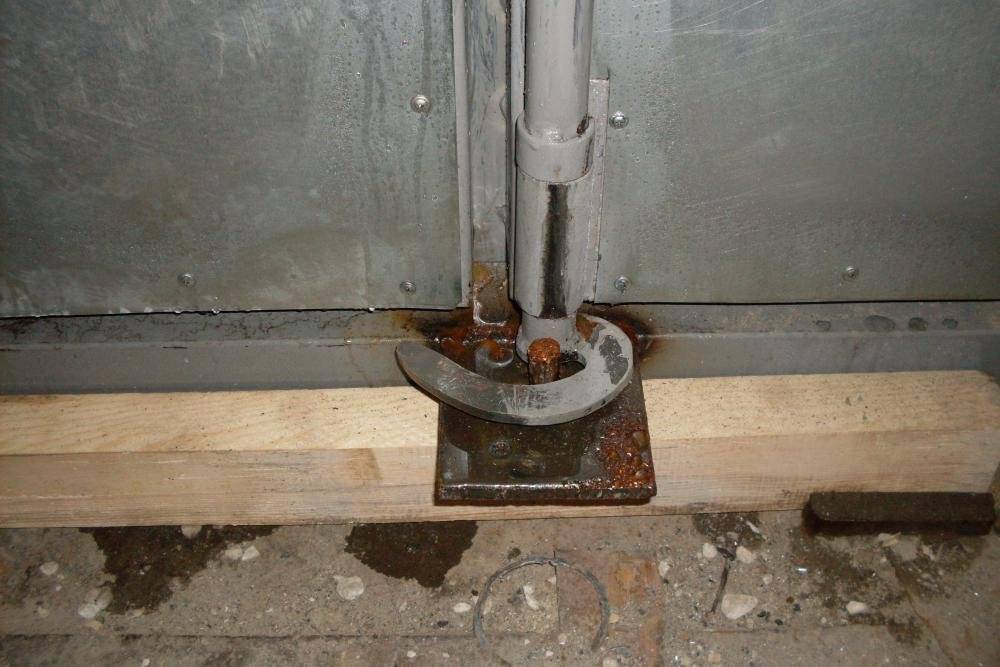

Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.
На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.
Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.
Запорная вертушка и стержневые фиксаторы
Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.
Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.
Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.
Основные модели запоров
В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот – не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:
- Горизонтальные
, которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж. - Вертикальные
, которые также имеют 3 подраздела – верхние, центральные и нижние. - Дополнительные
. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.
Частые проблемы при установке подъемных ворот
Прежде всего могут возникнуть такие проблемы:
Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие
Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм. Полотно упало и не поднимается
Связано это с неисправностью торсионной пружины
Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины
Решит проблему только ее замена.
Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.
При движении полотно сильно скрипит Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы
Поврежденные детали заменяются на новые.
Типы замков для калитки
Наиболее часто владельцы частных домов при установке защелки своими руками используют следующие замки:
- врезной засов;
- накладной засов;
- кодовый замок;
- электрозащелка.
К первому типу относится наиболее распространенный вид замков, который, к тому же, проще всего установить своими руками. Щеколда устанавливается в специальный паз, который вырезается при помощи болгарки.
Накладные замки устанавливаются при помощи крепежа, для которого предварительно просверливаются отверстия. Щеколда крепится с обратной стороны калитки. Она удобна своим простым принципом работы и надежностью в эксплуатации. Такие засовы крепят в случае, когда нужно быстро закрыть дверцу. Кодовый замок применяется не так часто, но удобен своим принципом действия из-за отсутствия необходимости применения ключей.
Электрозащелка относится к наиболее надежному и удобному способу запора калитки. Она представляет собой механизм, состоящий из якоря, который установлен в калитку, и специального магнита в коробке.
Устройство отпирается при помощи магнитного ключа. Чтобы это сделать, нужно поднести ключ к специальному считывающему устройству. Хотя электрозащелка привлекает многих своей простой, трудность может заключаться в необходимости открытия замка, если утерян магнитный ключ.
Кроме общепринятых вариантов, можно установить и засовы других конструкций.
Один из вариантов – это самозапирающийся запор. Для его установки приобретается сам замок в готовом виде. Процесс инсталляции очень прост и не потребует от мастера специальных знаний.
Принцип действия такого замка следующий: когда человек берет в руку трос, он приводит в движение стержень, который, в свою очередь, сжимает стальную пружину. После этого калитку можно будет открывать – щеколда откроется. Для закрытия замка нужно всего лишь отпустить веревку, и задвижка автоматически закроется.
Существует еще один способ для установки задвижки своими руками, который очень прост в изготовлении. Чтобы сделать такое приспособление, потребуется всего лишь полчаса свободного времени. Также для этого понадобятся гвозди (2 штуки) и отрезок проволоки с диаметром от 6 до 8 мм. Гвозди следует выбирать с тем расчётом, что их размер зависит от нужной прочности фиксации задвижки.
Крепежная дуга изготавливается из гвоздя, шляпка которого убирается. Сам гвоздь крепится в раму калитки на требуемую глубину. Далее надевается проволока, а свободный конец гвоздя гнется на 180 градусов, после чего забивается до упора. При этом проволочная защелка должна иметь свободу движения.
Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только – в этой статье.
