Гаражный гидравлический пресс своими руками

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно  эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

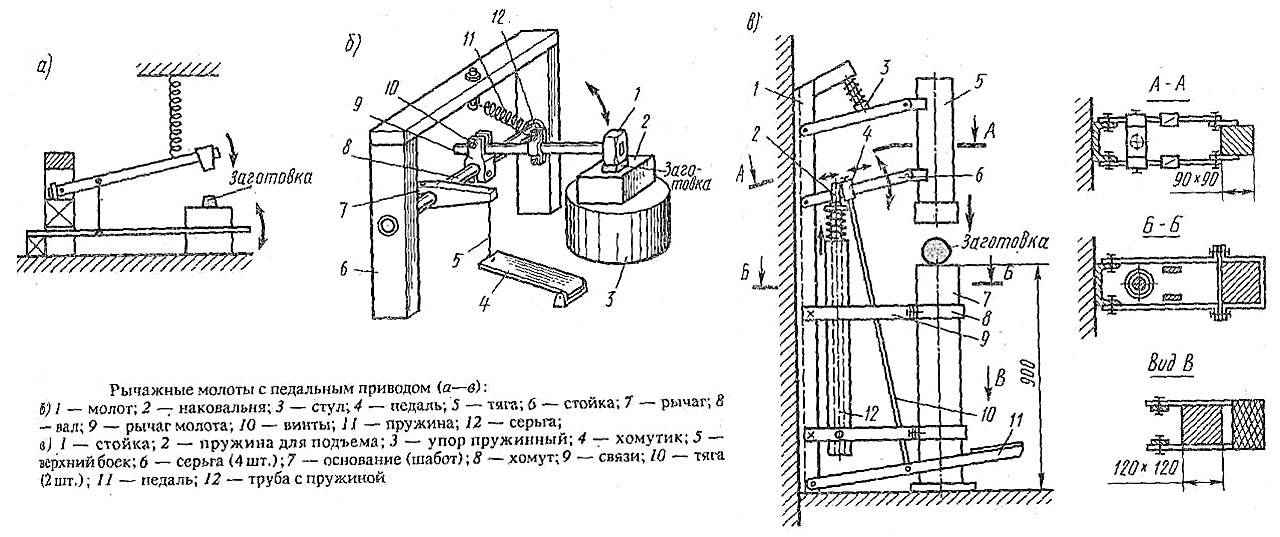

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Пресс своими руками для гаража: общая информация

Чтобы гараж приобрел функциональность, просто возвести здание будет недостаточно. Возможности гаражного помещения можно постоянно улучшать, добавлять новые элементы и оборудование. Одним из таких функциональных устройств является пресс. Спектр его применения широк – ремонт автомобиля, строительные и бытовые работы.

При ремонте чаще всего пресс используют для работы с втулками, коленвалом. Пресс будет незаменим в процессе снятия/установки подшипников. Помимо этого, устройство поможет при необходимости согнуть арматуру или листы металла. При строительных работах на прессе можно сгибать арматуру или гнуть металлические листы.

В быту – прессовать баллоны, металлический мусор. Частично все технические процедуры можно выполнить и на тисках. Но тиски не смогут заменить пресс полностью. Главным минусом является ограниченность в размерах и возможном усилии. Пресс позволяет работать с куда большими габаритами, также он гораздо мощнее тисков.


Наиболее важным показателем пресса является его усилие.

Недостаточной мощностью считается усилие в пять тонн, его не хватит для проведения некоторых видов ремонта.

Другая крайность – чрезмерная мощность. Например, некоторые устройства могут иметь усилие в 100 тонн.

Но, как правило, среднестатистическому автовладельцу такая серьезная мощность не требуется. Для потребностей гаража идеальным будет пресс с усилием в 10-25 тонн. С таким усилием можно выполнять все стандартные операции.

Устройство получится изготовить своими руками. Если есть время и желание, можно избежать похода в магазин, траты лишних денег. Для изготовления пресса за основу обычно берут гидравлический домкрат. Он будет главным элементом вашего устройства.

Вместо гидравлического иногда используют винтовой или пневмогидравлический домкрат, но предпочтительным все же остается первый вариант

Гидравлический домкрат идеально подходит на эту роль по одной важной причине. Рабочим телом в данном устройстве является жидкость (чаще всего специальное масло), а не газ

Физическими принципами в устройстве служат законы Паскаля. Вследствие разницы площадей и давлений пресс оказывает значительно большое усилие, чем прикладывает человек.

Несомненным плюсом пресса на основе гидравлического домкрата является высокое КПД. Коэффициент полезного действия в правильно собранном устройстве составляет около 80%. Еще одно несомненное достоинство – плавный ход штока, он ровно опускается и поднимается.

Правда у самодельного устройства будут и минусы. Используя обычный, доступный инструмент, не получится изготовить пресс с точной регулировкой высоты. Поэтому после завершения всех работ, давление необходимо будет самостоятельно снизить до нуля. После этого шток выводят до упора. Частично проблему решают пружины.

Еще одним недостатком является медлительность гидравлического домкрата. Быстрая перенастройка и подгонка под заготовку – достаточно проблематичная задача. Помимо этого, с прессом можно работать лишь, если он установлен в вертикальном положении.

Самодельный пресс для гаража своими руками — чертеж:

Материалы и инструмент

Изготовление самодельного гидропресса для гаража необходимо начать с выбора подходящего домкрата. Лучше всего на эту роль подойдет одноштоковый бутылочный домкрат. Его конструкция обеспечит всю необходимую функциональность, но при этом с ним легко работать. Мощность данного устройства значительно выше механических аналогов.

Домкраты из этой категории могут развивать усилие до 100 тонн. Это позволяет создать пресс с усилием в тридцать тонн. Помимо этого, устройство отличается небольшими размерами и компактностью. Цена также находится на приемлемом для любого бюджета уровне. Поэтому рекомендуется остановить свой выбор именно на бутылочном домкрате.

4 Разработка чертежа пресса с гидравлическим домкратом

Далее разрабатывают станину – раму, внутри которой домкрат будет давить на детали. Она должна быть прочной и рассчитана на развиваемое домкратом усилие с запасом, так как приводимый в действие пресс будет одновременно давить вверх и вниз, стремясь разорвать раму. Основание станины должно обеспечивать достаточную устойчивость пресса и, желательно, иметь форму платформы. Ширина проема рамы зависит от размеров предназначенных для обработки материалов, но она должна быть не меньше, чем сумма габаритов устанавливаемых элементов прессового оборудования.

Высота – складывается из размера домкрата, желаемого свободного хода его штока, толщины подвижного рабочего стола и высоты предназначенных для обработки объектов. При схеме работы 1 домкрат устанавливают на основание, а упором для деталей будет служить верх станины. Усилие от штока будет передаваться на объект через подвижный рабочий стол. Его монтируют поверх домкрата на раму, по которой он должен свободно перемещаться вверх-вниз, удерживаемый боковыми направляющими.

С обеих сторон домкрата крепят оттягивающие пружины – одной проушиной к основанию станины, а другой к подвижному столу. Их назначение – сжатие домкрата в исходное состояние, когда шток не выдвинут (жесткость и размер пружин должны быть соответствующими). Возможен вариант, когда на шток одето приспособление в виде оправки, к которой крепят одну из проушин пружин – вторую фиксируют к основанию.

Вторая схема работы пресса предполагает, что упором для деталей будет основание станины, а домкрат устанавливают на подвижный стол, который подвешен к верху рамы на оттягивающих пружинах. Под головку штока домкрата в обеих рабочих схемах предусматривают гнездо на узле сопряжения (снизу подвижного стола (вариант 1) или верха станины (вариант 2). Это может быть небольшой отрезок трубы подходящего диаметра.

Для регулировки свободного хода штока домкрата и, соответственно, высоты обрабатываемых объектов возможны следующие решения:

  • в верхней части станины делают винтовой привод с штурвалом. Вкручивая винт с плитой на конце, можно будет уменьшать просвет для деталей внутри станины;
  • предусмотреть съемный упор в виде рабочего перемещаемого стола, который можно будет фиксировать на раме болтами и гайками или прутками. Для этого в станине просверливают отверстия с шагом по высоте меньше хода штока домкрата;
  • предусматривают использование сменных вставок-подкладок из сплошного или полого стального профиля;
  • комбинированное применение вышеописанных способов.

Все размеры на чертеже должны быть указаны с учетом не только габаритов домкрата, объектов обработки, но и размеров предполагаемого для использования при сборке пресса металлопроката.

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.
