Как сделать пресс для гаража своими руками

Особенности сборки

Чтобы собрать пресс для гаража самостоятельно, какие-либо специальные инструменты не понадобятся. Сложность для новичков может проявиться в использовании сварочного аппарата. В этом случае рекомендуется использовать агрегат инверторного типа, они в освоении более просты.

Для сборки гидравлического пресса потребуется такой инструментарий:

  • сварочный аппарат, маска, электроды
  • рулетка и мелки для разметки
  • болгарка с отрезным и зачистным кругом по металлу
  • электродрель и различные по диаметру сверла
  • слесарная ножовка
  • гаечные ключи, отвертки
  • строительный уровень
  • шуруповерт.

Из чего и как собрать раму для пресса

Материал для станины, её конструкционная прочность и способ сборки должны определяться давлением, которое домкрат способен выдать

Для точного расчёта важно понимать, в каком направлении действуют нагрузки в процессе работы

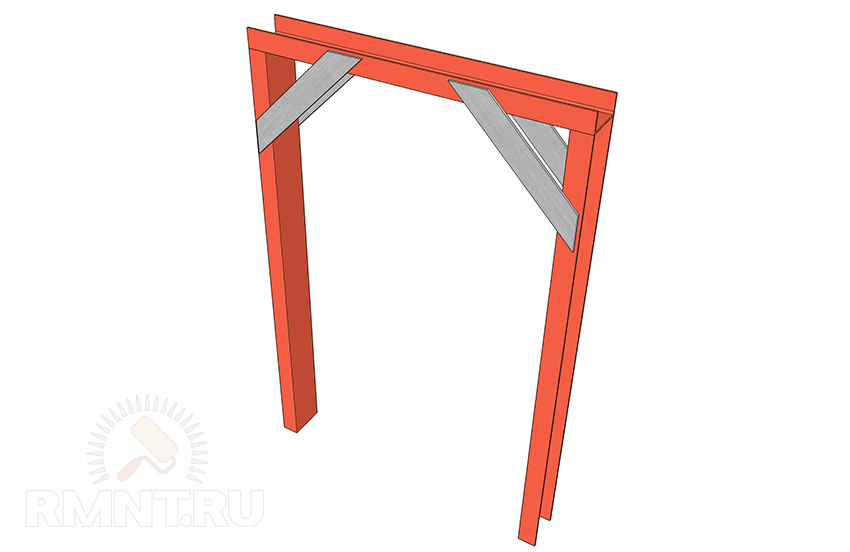

Основа пресса — прямоугольная П-образная рамка из швеллера или спаренного стального уголка. Основной действующей силой является противодействие сжатию, выраженное в сосредоточенной нагрузке. Основное усилие концентрируется в центрах горизонтальных перекладин. Силами, растягивающими вертикальные стойки пресса, и явлениями деформации в сжимаемых деталях вполне можно пренебречь.

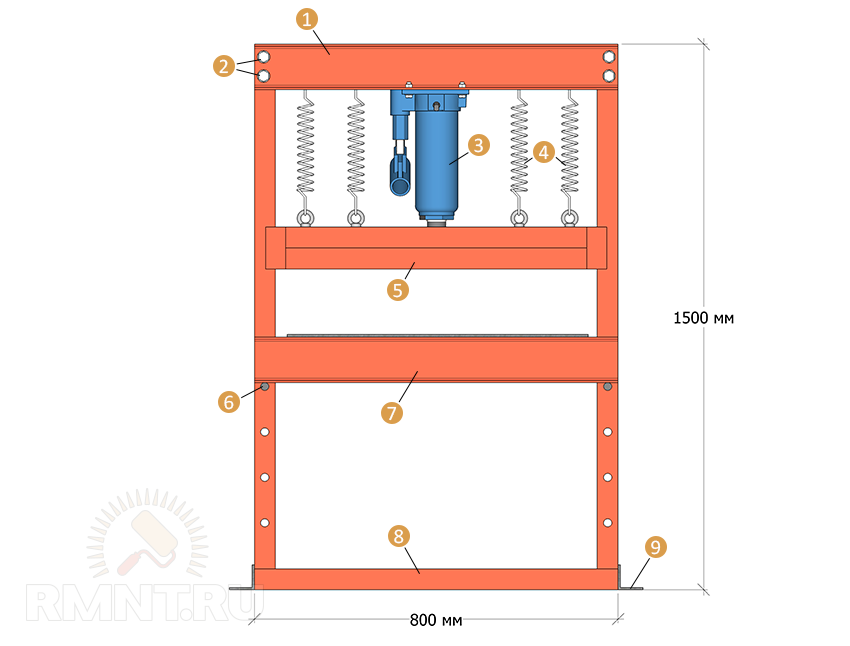

1 — верхняя упорная балка; 2 — болты; 3 — домкрат 20 т; 4 — возвратные пружины; 5 — подвижная балка; 6 — стопорный палец; 7 — регулируемая опорная балка; 8 — поперечная балка; 9 — ножки из уголков

Для установки со сдавливающим усилием до 5 тонн для изготовления рамы можно смело использовать:

  1. Швеллер по ГОСТ 8240–89 типоразмера 8П.
  2. Пару горячекатанных уголков по ГОСТ 8509–93 размера 50х5 мм, связанных 10 мм прутьями через 20–25 см, либо цельным сварным швом.

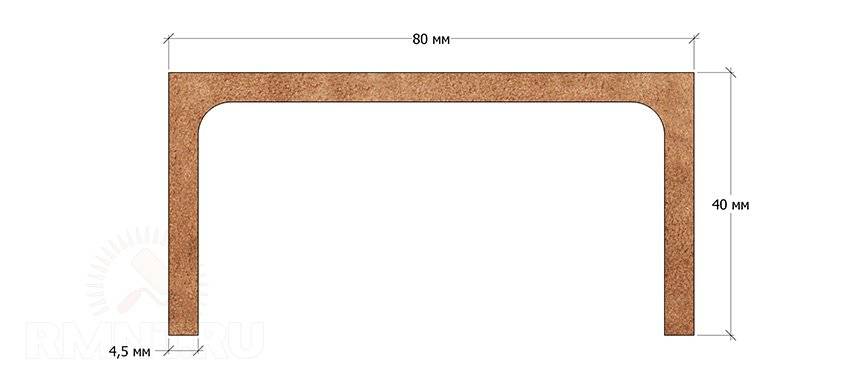

Размеры швеллера 8П

Сразу оговоримся, что примерные данные по металлопрокату мы приводим для рамы, у которой внутреннее окно не шире 100 см. По аналогии при использовании домкрата с усилием до 10 тонн раму следует изготовить из:

  1. Швеллер типоразмера 10П.
  2. Спаренная угловая сталь 63х7 мм, соединение цельным швом с внутренними вставками номинального сечения.

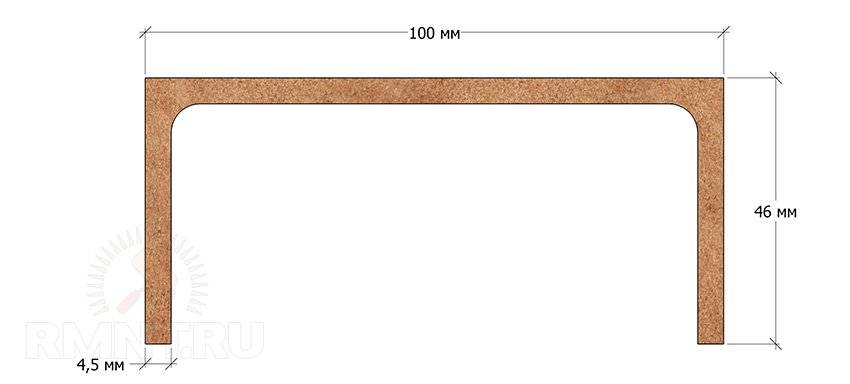

Размеры швеллера 10П

Если же необходимое усилие сжатия достигает 15 т или выше, то раму следует изготовить из:

  1. Швеллер типоразмера 14П.
  2. Спаренный уголок 75х8 мм, соединение аналогично предыдущему.

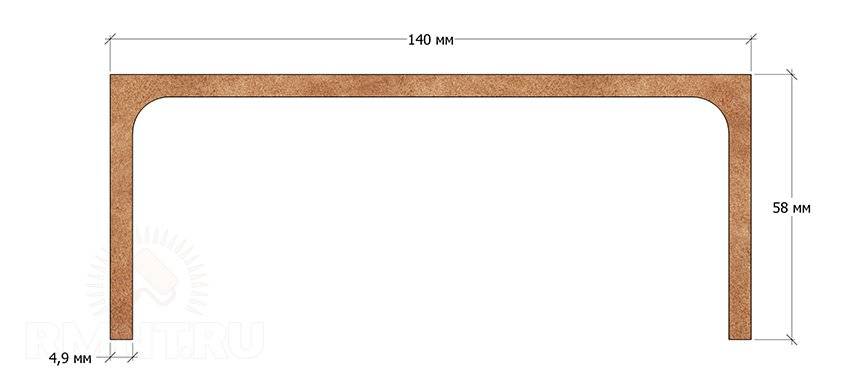

Размеры швеллера 14П

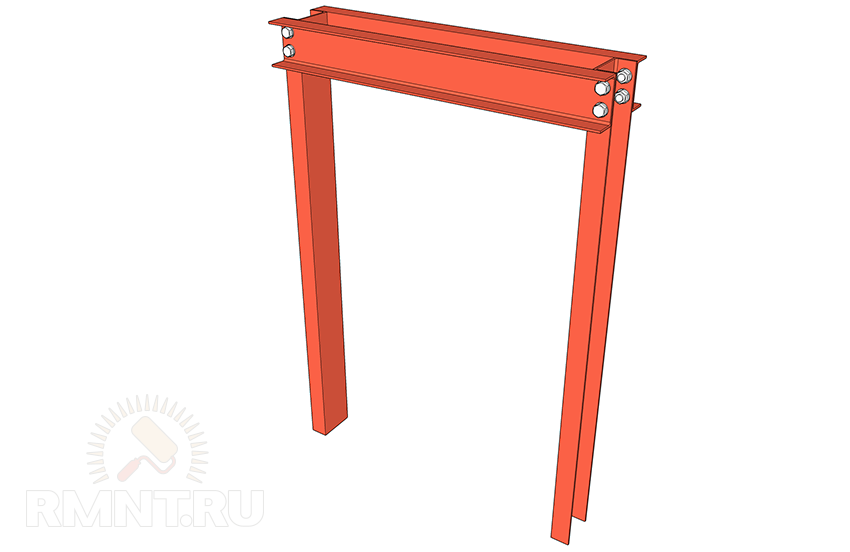

При болтовом соединении основная нагрузка становится рассредоточенной и усилие сжатия пресса нужно разделить на количество болтов или пальцев. Разрушающее усилие среза болтов из наиболее распространённой стали СТ-3 составляет:

  1. М10 — около 2500–3000 кг.
  2. М12 — 4000–4500 кг.
  3. М14 — 5500–6000 кг.

Для обеспечения необходимого запаса прочности каждый элемент крепления должен испытывать нагрузку в пять раз меньше разрушительной. Для стальных пальцев усилие можно принимать на 10–15% выше указанных значений. Если нужное количество креплений не получается разместить в угловом узле, следует увеличить прочность косынками, для которых предпочтительно использовать угловую сталь вместо листовой. Это же применимо и к сварной конструкции рамы, что также помогает избежать использования излишне массивного сталепроката.

Помимо нагруженной верхней части станина включает в себя две стойки с ножками, обеспечивающими прессу достаточную устойчивость, и поперечную балку, которая может быть переставной при обработке деталей разного размера. Сечение верхней и нижней балок должно быть эквивалентным, также как и сечение элементов их крепления. Ножки и опору каждый волен реализовать по своим соображениям, они не испытывают рабочих нагрузок помимо собственной массы пресса. Единственное требование — наличие нижней перекладины, придающей конструкции дополнительную жёсткость.

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Рекомендации специалиста по изготовлению гидравлического пресса

По данной технологии проведения работ домкрат предполагается закрепить на основании. Это говорит о том, что работу необходимо осуществлять при ходе штока вверх. Что касается направляющих стоек, которые должны располагаться в нижней части по высоте домкрата, их для более внушительной жесткости нужно укрепить с помощью двух болтов с каждой стороны. Для чего в рядом расположенных уголках нужно проделать сквозные отверстия, которые должны совпадать с диаметром болтов?

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

  1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
  2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
  3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
  4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

  • сварочный аппарат и электроды;
  • болгарка с диском по металлу;
  • шуруповерт;
  • электродрель;
  • уровень;
  • рулетка;
  • листовая сталь;
  • ножовка по металлу;
  • электроды;
  • профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

  1. Швеллер, изделие №8 и выше.
  2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
  3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
  4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
  5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
  6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
  7. Вставки-подкладки из стального профиля.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

ШагОписание

Рама используется со сдавливющим усилием до 5 тонн

1 (упорна балка сверху); 2 (крепежные элементы); 3 (домкрат до 20 т); 4 (пружинный механизм); 5 (подвижная конструкция); 6 (стопор); 7 (приспособление для регулировки); 8 (поперечная конструкция); 9 (опорные ножки).
Все надежно закрепленоВозможны два варианта: при помощи, что надежнее. Есть монтаж на болтах

Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением

Здесь необходимо точно рассчитать усилие пресса

Монтаж балки понадобится для большей жесткости

Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

  • Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
  • Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружин

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.


Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.


Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

  • габариты домкрата;
  • величину рабочего хода штока основного инструмента;
  • толщину мобильного стола;
  • высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

  • установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
  • создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
  • используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
  • применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Особенности конструкции

Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.

Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.

Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.

Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.

На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.

Варианты сборки:

  1. домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
  2. домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.

Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.

Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса

Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.

Перечень необходимых материалов и инструментов

Для изготовления гидравлического пресса потребуются:

  • измерительный и чертежный инструменты;
  • угловая шлифовальная машинка с набором абразивных кругов для резки;
  • молоток и зубило для удаления окалины или облоя;
  • электрическая дрель или сверлильный станок;
  • сверла по металлу или коронки для получения крупных отверстий;
  • сварочный аппарат (инверторный или полуавтомат);
  • струбцины для временной фиксации элементов при сборке;
  • наждачная бумага;
  • антикоррозионный грунт для металла и краска в банке или аэрозольных баллонах.

Для сборки базовой модификации пресса необходимы профильная труба, обрезки швеллера и уголок (номенклатура и длина проката определяются выбранной схемой). Также понадобятся болты или электроды, возвратные пружины. Для модели с внешним насосом потребуются пластины для усиления конструкции рамы в точке крепления цилиндра. В конструкции с электродвигателем применяют угловой редуктор от старой шлифовальной машины, для сборки кривошипно–шатунного механизма понадобятся шарикоподшипники и дополнительные заготовки из стального профиля.

Для изготовления гидравлического пресса требуется угловая шлифовальная машинка.

Критерии выбора домкрата: на что обратить внимание

Для самодельного пресса подходит бутылочный гидравлический домкрат с плоской плитой в основании, позволяющей просверлить отверстия для крепления. При подборе следует учесть мощность прибора, от которой зависит усилие сжатия. Для бытового оборудования используют домкраты грузоподъемностью от 2 до 20 т. Другим критерием при подборе является высота подъема, от которой зависит рабочий ход пуансона пресса. Например, 10-тонный Gigant HBJ-10 обойдется владельцу в сумму около 2 тыс. руб. и обеспечит передвижение поперечной планки на 230 мм.
