Светильники для гаража

Выбор схемы

Для общего обслуживания гаража подойдут накладные осветительные приборы. Их легко монтировать на потолочной поверхности или стене. К устройствам предъявляются такие требования:

  • закрытое исполнение с защитным стеклом высокой прочности;
  • монтируемая сверху решетка из металла (ставится на изделия, размещенные ниже метра от пола);
  • на пути светового потока устанавливается рассеиватель;
  • устройства должны равномерно размещаться по площади помещения.

Обустраивать освещение гаража начинают с подбора ламп: их вида, числа, мощности и определения точек монтажа

Важно, чтобы большинство приборов направлялись на рабочие зоны

Простая схема освещения для гаража включает в себя понижающий напряжение трансформатор для светодиодных устройств (использовать сеть 220 В нельзя), автоматы (вводный, для розеток и питания), провода, УЗО и потребляющие компоненты. Вход в щиток распределения нужно заземлить, при этом сопротивление не должно превышать 4 Ом. Когда проводка не подсоединена к домашней сети, используется счетчик электричества. Розетки устанавливают минимум в 0,8 м от пола. Быстрый и экономичный вариант осветить помещение в отсутствие питания – светильник, снабженный аккумулятором.

Локальное освещение можно организовать с помощью прожектора на штативе, портативного фонарика или размещенной над столом лампочки. Приборы, входящие в общую сеть, часто устанавливаются на потолке либо на стыках стеновых плоскостей, образующих углы. Иногда их размещают и на самих стенах.

Как выбрать кабель

Для устройства освещения в гараже можно использовать следующие виды кабельной продукции:

  • ВВГ;
  • ПУНП;
  • NYM.

Кабель ВВГ содержит от 2 до 5 медных жил. Изоляция двухслойная, выполнена из ПВХ. Используется в диапазоне температур ±50°С, производится в сечениях от 1 до 50 мм². Срок службы до 30 лет.

ПУНП — кабель из медных жил с изоляцией из ПВХ. По качеству проигрывает ВВГ, поскольку часто сечение жил не соответствует заявленному производителем. При расчете сетей нужно закладывать запас по току не менее 60%.

NYM — продукция немецких изготовителей с токопроводящими медными жилами. Имеет улучшенные характеристики. Форма сечения круглая, что упрощает герметизацию в месте ввода. Изоляция тройная, поэтому такой кабель максимально надежный.

В однофазных сетях применяются 2-3 жильные кабели, в трехфазных — 4-5 жильные. Для простоты подключения изоляция жил изготавливается цветной. На заземляющем проводнике она желто-зеленого цвета, на нулевом — белая или с голубой полоской.

Технические характеристики светодиодов

Как мы упомянули выше, есть множество разновидностей светодиодов. Некоторые из них предназначены специально для гаража и аналогичных помещений, поэтому имеют очень схожие характеристики:

  • Они должны использоваться от источника с мощностью от 1 до 25 ватт, это приблизительно 20–150 вольт, если учитывать мощность простых ламп накаливания.
  • Светодиоды обладают очень ярким световым потоком, который дает очень яркое освещение белого цвета. Этот факт делает лампу универсальной, она не раздражает человеческое зрение и прекрасно освещает даже большие помещения. Поток имеет мощность от 2700 до 4500 К. Вариант до 3000 используется в квартирах, это самый приемлемый уровень для нашего зрения. Но некоторые особо темные уголки гаража могут освещаться более мощными вариантами светильников.
  • Напряжение равно 12 вольтам, именно по этой причине возможно простое подключение через обычный блок питания 220 В.
  • Светодиодные лампы постоянно совершенствуются и становятся только лучше. Диоды — это современные и инновационные помощники, которые делают нашу жизнь немного светлее. После некоторых испытаний было выявлено, что они обладают невероятно длительным сроком службы. Среднее количество — 50 тысяч часов, что равно шести годам. Максимальные показатели доходили до 80 тысяч, то есть восьми годам службы.

После покупки определенного количества светодиодов, нужно начать планировку освещения. Для этого необходимо учитывать расположения каждого светового источника. Это может быть точечный способ, обычный и комбинированный. Первый метод освещает только самые необходимые зоны, второй — равномерно распространяет источники света по всему гаражу. Ну а последний совмещает в себе оба варианта и является самым популярным из них.

Несмотря на выше написанное, правильное освещение всегда имеет общую характеристику — свет расположен равномерно, то есть освещен каждый угол. Этого можно добиться благодаря многоуровневой установке светильников. Специалисты советуют располагать светильники вдоль каждой стены на разных уровнях. Первый расположен за 40 сантиметров от пола, второй за 75, а третий за 180. Таким образом, вся комната будет полностью освещена со всех сторон и на разных уровнях.

Также стоит упомянуть о рассеивателе, который поможет равномерно управлять световым потоком. Вместо него можно приобрести несколько плафонов, которые и настроят определенный уровень яркости. Это необходимо для нормальной работы и функциональности, ведь слишком яркий свет плох для зрения. Ваша схема светодиодного освещения может включать в себя единичные элементы с цоколем или лентой. Последний случай нужно просчитать заранее, главный нюанс — размер самого помещения и нужный вам уровень яркости.

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

  • высокой светимости при минимальном энергопотреблении;
  • прочности, стойкости к случайным ударам и толчкам;
  • сопротивляемости влаге, пыли, перепадам температур;
  • возможность стабильной работы при нестабильном напряжении;
  • соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Свет в гараже — основные вехи

Искусственное освещение — лучший вариант для любого гаража и его хозяина. Чтобы проводить свои ремонтные работы качественно и правильно, освещение просто необходимо. Свет в гараже без электричества является достаточно популярным методом. Требование к качеству подобных осветителей очень высокое, поэтому тут есть над чем поработать и что обдумать.

Качественное освещение может принести своему хозяину одни преимущества, например, отсутствие темных мест. Таким образом, хозяин всегда найдет необходимый инструмент, особенно когда тот нужен очень срочно. Также не стоит забывать о приятной рабочей атмосфере, ведь темнота только напрягает и угнетает. Работать при нормальном освещении значительно легче.

Мы пришли к выводу о том, что каждый гараж должен быть освещен. Ведь этот факт приносить только преимущества. Хорошей новостью является тот факт, что выполнить осветительные процедуры сможет каждый человек, даже без определенных умений и знаний. Перед тем, как реализовать сам план, нужно обдумать несколько нюансов, от которых напрямую зависит сложность будущих работ. Эти факторы выглядят следующим образом:

  • Нужно знать размер помещения, поэтому придется измерить его самостоятельно. Учитывать нужно как площадь, так и высоту гаража.
  • Необходимо определиться с типом осветительных ламп, выбор очень велик, поэтому нужно хорошо подумать. Тут нужно учитывать ваши финансовые возможности в первую очередь.
  • Гараж нужно разделить на несколько рабочих зон, она может быть одна или же сразу несколько. Иногда освещение требуется только в некоторых углах, а не по всему гаражу. Освещаются зоны, в которых проводится непосредственная работа или лежат инструменты.
  • Необходимо выбрать вариант отделки и цвет. Только определившись со всеми этими пунктами, можно продолжать дальше.

Стоит упомянуть тот факт, что начинают создавать план будущего освещения с определения типа используемых ламп. Затем высчитывается их количество, и только потом хозяин может приступать к следующим расчетам.

Требования техники безопасности

В заключение нельзя обойти тему требования правил электробезопасности при производстве работ и эксплуатации. Их не так много, но от них может зависеть здоровье, а иногда и жизнь человека. Итак:

  1. В сырых и влажных помещениях (например, в смотровых ямах) положено использовать переносные и стационарные светильники с классом защиты IP65 с питанием от сети 12 В, чему идеально соответствуют светодиодные светильники;
  2. Электропроводка в гараже должна иметь двойную изоляцию и иметь сечение, соответствующее потребляемой светильниками мощности;
  3. Светильники с питанием 220 В должны быть взрыво- и влагозащищёнными, желательно проводить их подключение с использованием УЗО;
  4. Вся электропроводка должна быть проложена в защитных коробах, а в рабочих зонах, где предусматривается механическая обработка металлических деталей – в бронированных (металлических) рукавах, которые необходимо дополнительно заземлить;
  5. Недопустимо соединение проводов «на скрутках», для исключения искрообразования необходимо использовать специальные клеммные колодки;

При серьёзном подходе к производимым работам любой автовладелец может обустроить и вентиляцию и освещение по своему вкусу качественно и с минимальными затратами, главное тщательно изучить рынок электротоваров и выполнять основные требования, приведённые в этой статье.

Выбираем тип ламп для гаража

Современный рынок предлагает большое количество различных типов светильников, среди которых порой очень трудно выбрать подходящее оборудование, особенно не подготовленному человеку. Ниже разберём, какие виды осветительных приборов можно применять в гараже и какими характеристиками они обладают.

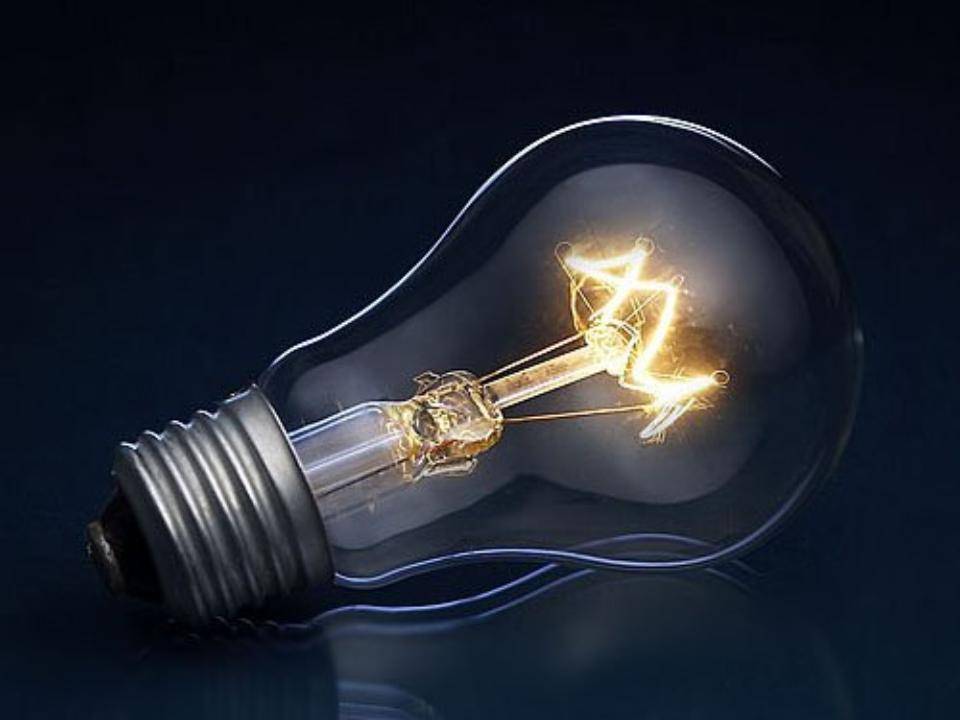

Лампы накаливания

Лампы накаливания имеют маленький КПД

Многие по привычке применяют светильники с обычными лампами накаливания, поскольку их цена самая низкая по сравнению с другими образцами. Лампа имеет герметичную колбу из стекла с вольфрамовой нитью, которая при прохождении электрического тока нагревается, при этом излучая свет и тепло.

Однако стоит заметить, что КПД такого вида ламп в плане светопередачи очень низкий, поскольку большая часть энергии превращается в тепло.

Цвет освещения насыщен красными и желтыми оттенками, что быстро приводит к усталости глаз:

  • Среднее время работы около 1000 часов;
  • Светоотдача от 8 до 18 лм/Вт.

Люминесцентные лампы

Люминесцентные лампы боятся перепадов напряжения

Светильник гаражный с люминесцентными лампами считается современной разработкой и часто используется из-за более качественного освещения. Состоит из стеклянной трубки, которая наполнена инертным газом и имеет два электрода.

Во время прохождения электрического тока между электродами возникает разряд, который вызывает свечение молекул газа. Пример такого светильника можно увидеть на фото выше.

  • Общее время работы лампы от 5 до 8 000 часов;
  • Светоотдача стандартной лампы в среднем 45-55лм/вт.

Галогенные лампы

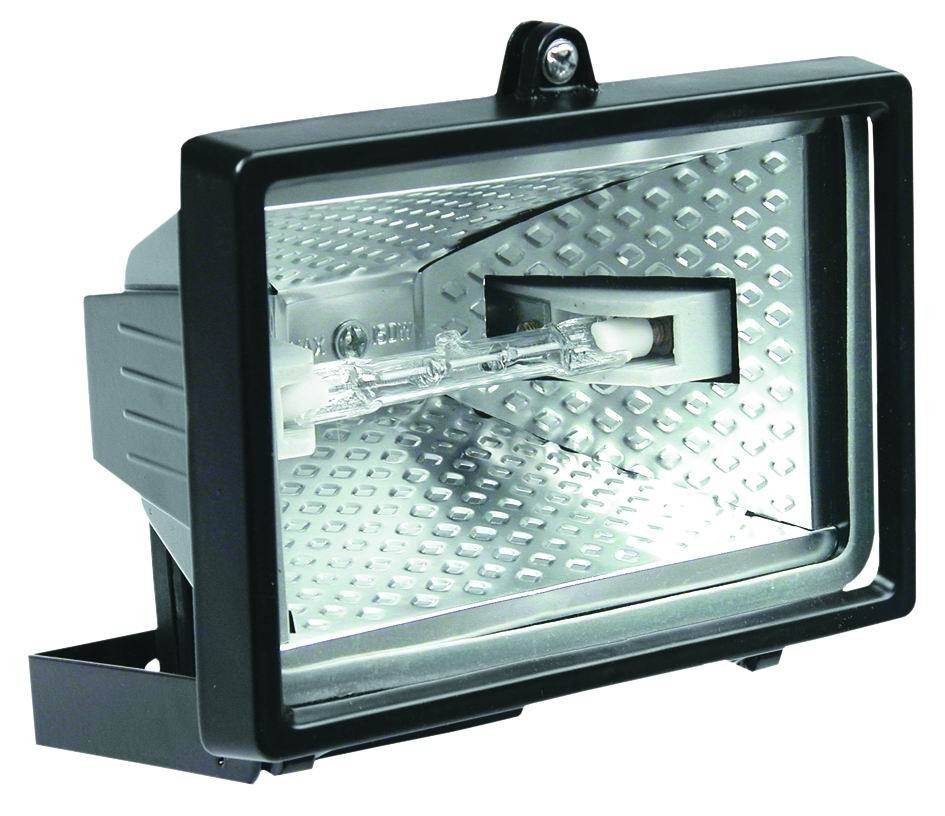

Пример светильника с галогенной лампой

Галогенный гаражный светильник очень похож на лампу накаливания, поскольку имеет такую же вольфрамовую спираль накаливания. Однако стеклянная колба наполнена парами йода или брома, что позволяет увеличить свечение и срок службы лампы.

  • Время работы лампы от 2 до 4 000 часов;
  • Светоотдача лампы от 18 до 25 лм/вт.

Обустраивая электрическую разводку в гараже своими руками, лучше сразу делать её под капсульные или линейные галогенные светильники, которым для нормальной работы достаточно 12 ватт. Они идеально подходят для освещения локальных зон типа смотровой ямы, станков или рабочего стола.

Светодиодные светильники

Виды светодиодных ламп

На сегодняшний день гаражные светодиодные светильники являются оптимальным вариантом для гаражного освещения. При их изготовлении не применяются опасные вещества, что делает диодные лампы экологически безопасными. Изделия имеют большой ресурс и высокий КПД, поскольку при минимальных затратах энергии они излучают большой поток света и не нагреваются.

  • Время непрерывной работы лампы до 50 000 часов;
  • Светоотдача от 250 лм/Вт.

Расчёт освещения гаража

Мощность светового потока для каждого помещения рассчитывается исходя из многих факторов, используя при этом таблицы из нормативной литературы (СНиПов, СанПиНов). В условиях самостоятельного устройства светодиодного освещения в гараже или любого другого его вида возможно использовать полученное империческим путём правило: на каждый квадратный метр площади постройки должно приходиться от 16 до 20 Вт мощности лампы, данные о мощности выбранного источника света практически всегда можно получить у продавца. Исходя из выбранного вида и количества ламп возможно определится с типом светильников и схемой их размещения в помещении гаража для наиболее оптимального распределения светового потока. Примеры размещения различных видов светильников представлены на этих фото:

Пример размещения светильников

Подсветка верстака

Вариант освещения гаража

Лампы для гаража

Проектирование освещения обычно начинается с определения типа ламп, которые будут устанавливаться в светильники. Можно выделить основные виды электроламп:

  • лампочка накаливания;
  • галогеновая;
  • люминесцентная;
  • светодиодная.

Галогеновые лампы

Применение знакомых всем нам лампочек накаливания для освещения гаража не совсем приемлемо. Это связано с несколькими причинами:

  • «лампочка Ильича» обладает малым КПД. Это влияет на качество освещения, так как при ее работе образуется больше тепла, нежели света;
  • количества освещения, вырабатываемого такой лампой, недостаточно для обслуживания автомобиля в комфортных условиях;
  • желто-красный спектр доминирует при ее работе, что сказывается на выполнении работ;
  • перегоревшие лампы часто могут искрить, что приводит к возникновению пожара;
  • большое потребление электроэнергии.

К плюсам ламп такого типа можно отнести только элементарный принцип работы.

Галогеновые лампы по принципу действия схожи с лампой накаливания, но колбы галогенок наполняют бромными парами. Такое конструкторское решение позволило разогреваться вольфрамовой нити значительно сильнее, после чего вырабатывается гораздо больше света. К плюсам таких ламп можно отнести:

  • экономность по сравнению с предыдущим типом ламп;
  • хорошая освещенность;
  • длительный срок службы – до 4 000 часов.

Помимо плюсов существует несколько минусов:

  • потребность в установке стабилизатора напряжения, так как скачки в сети плохо сказываются на галогенках;
  • необходимо избегать прикосновения к лампе рукой. Это приводит к уменьшению эксплуатационного срока.

Светодиодные лампы

Люминесцентные лампы являются стеклянными колбами, внутри которых находится электрод, а пустота насыщена инертным газом. Колба внутри обработана люминофором. Это вещество вызывает свечение при ультрафиолете во время протекания заряда. По своей конструкции и характеристикам данный вид ламп предпочтительнее галогенок. У них есть свои достоинства и преимущества.

Плюсы:

  • эксплуатационный срок больше, чем у галогеновых;
  • удовлетворительное качество освещения;
  • достойная светоотдача.

Минусы:

  • малая температурная устойчивость, при –5º С перестает светить. Специалисты рекомендуют монтировать такие лампы в теплых помещениях;
  • плохо переносят электрическую сеть с колебаниями напряжения.

Лучше исключить такой вариант, так как в нем существует множество минусов. Если будет выбран вариант установки ламп этого типа, следует выбирать продукцию с классом защиты IP-65. В них также существует защита от попадания пыли и влаги. Такие лампы можно установить в помещениях, которые находятся непосредственно в доме, или в гараже, если он является постоянным местом работы.

Освещение гаража светодиодами

Оснащение помещения светодиодными устройствами является уже привычным делом для многих автолюбителей и насчитывает много преимуществ над другими видами ламп.

Виды светильников для гаража по типам источника света

Построение гаражной системы освещения не должно быть сконцентрировано на одном конкретном виде светильников. Для комфортной работы за столом с инструментами подойдёт нейтральный белый свет, излучаемый светильником местного назначения. При этом общее освещение лучше выполнить в тёплых тонах. И наоборот, к примеру, масштабный ремонт автомобиля требует повышенной яркости в большей части площади гаража. В таких случаях от общего освещения потребуется мощный поток света с температурой 4000–5500°K.

С нитью накаливания

В эту группу входят светильники, оборудованные керамическим патроном под цоколь Е27 и Е40. В них все детали корпуса длительно выдерживают высокую температуру, которая возникает в процессе работы лампы накаливания. Им присущи два преимущества – низкая стоимость и стойкость к перепадам напряжения. В противовес этому идёт малый срок службы всего в 1 тыс. часов и низкий КПД не превышающий 5%.

Люминесцентные

Светильники для гаража с люминесцентными лампами пришли на смену осветительным приборам со спиралью. Конструктивно и по принципу действия они полностью отличаются от предыдущего типа. Люминесцентные лампы обладают в 3-5 раз большей светоотдачей, сроком службы от 6 тыс. часов и естественным белым светом, наиболее комфортным для работы с деталями.

Светодиодные

Светодиодные светильники для гаража настенного или потолочного типа с высокой степенью защищённости от пыли и влаги наиболее востребованы в организации освещения. Они отличаются особой выносливостью к любому внешнему воздействию и, благодаря наличию токового драйвера, устойчивы к броскам сетевого напряжения. Качественно собранная светодиодная лампа способно проработать более 10 тыс. ч. без существенной потери яркости. Из недостатков отметим по-прежнему высокую стоимость светодиодного оборудования и огромное количество подделок, из-за которых у людей сохраняется недоверие к этому виду продукции.

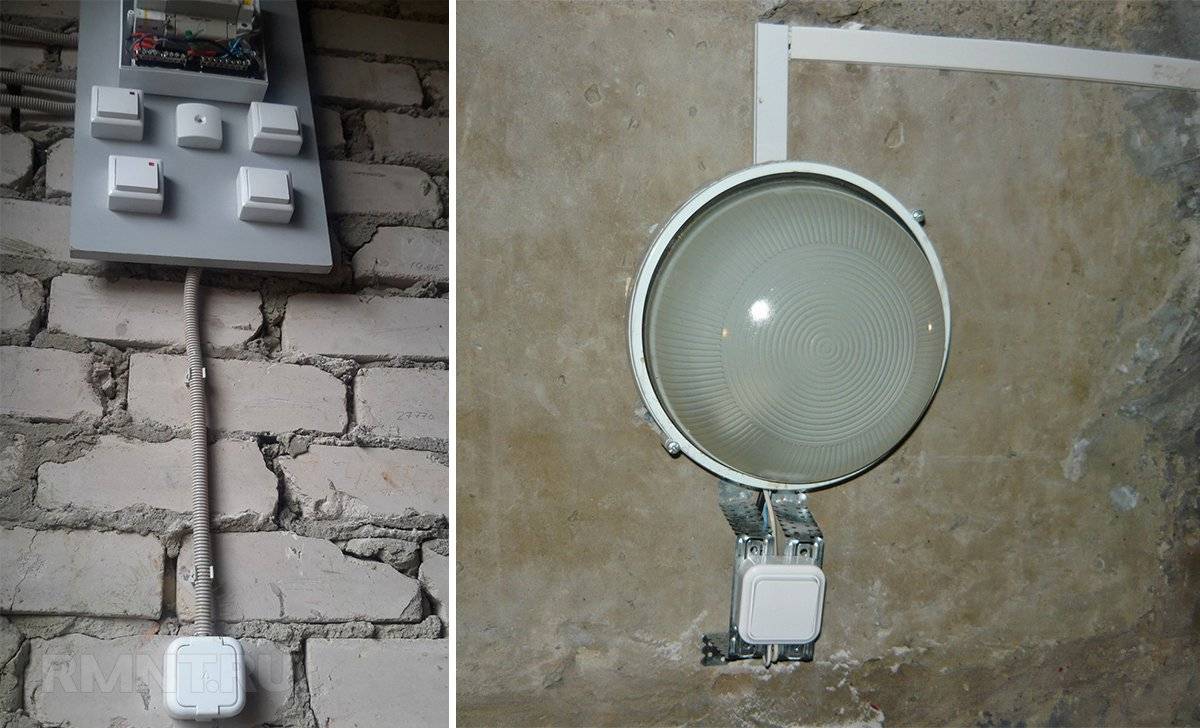

Монтаж выключателей

Чтобы не теряться в тёмном гараже по пути к выключателю и разумно расходовать электроэнергию при работе, следует предусмотреть удобную схему управления светом. Один из наиболее удобных вариантов таков:

  1. Дежурное освещение представляется одним или двумя общими светильниками, которые расположены на наибольшем удалении от гаражных ворот. Их выключатель располагается в непосредственной близости от входа, также можно установить концевик на открывающуюся створку ворот.
  2. Управление остальными приборами общего света лучше выполнять с основного рабочего места. При этом левая и правая сторона должны включаться раздельно.
  3. Направленный свет и переносные лампы имеют по одному выключателю.
  4. Ещё один выключатель основной группы предназначен для подачи напряжения на все светильники ямы.
  5. В одной из ниш ямы следует установить выключатель, который коммутирует подсветку.

Как выбрать подходящую лампу для мастерской?

Подходящее освещение для мастерской выбрать не так-то просто. Здесь нужно учесть множество факторов: площадь помещения, высота потолка, материал и цвет стен, расположение мебели и полок, и даже характер работ, которые вы привыкли делать в мастерской.

Для основного освещения мастерской лучше всего подойдут большие галогенные лампы с проводным подключением или с большим количеством сильных диодов мощностью около 60 Вт. Мощность лампы и количество ее люменов также зависят от поверхности, которую нужно осветить.

Как базовое решение — мы рекомендуем купить лампы в корзине с крючком или магнитом, благодаря которым можно удобно повесить светильник в нужно место и комфортно работать. Небольшие переносные лампы хороши для освещения труднодоступных мест. Есть также лампы для подвешивания на капоте автомобиля и контрольные лампы.

Мы предлагаем выбрать проверенное оборудование от известных компаний — Makita, Yato, Dewalt, Bosch и Philips. Покупая осветительную продукцию этих марок, вы может быть уверены, что продукт будет безопасным, энергосберегающим и, безусловно, эффективным.

Лучшие виды переносных светильников

При возникающем вопросе о том, какой светильник лучше выбрать, надо учитывать, что среди самых надежных светодиодных светильников оказываются те, у которых яркость обеспечена количеством светодиодов от 60 штук.

  • Такие приборы, с удобными крючками или магнитными держателями для подвешивания в нужных местах, могут по несколько часов работать в автономном режиме, а заряжать их можно, как от сети, так и от прикуривателя автомобиля.
  • Срок службы светодиодных приборов может составлять до 100 000 часов, при диапазоне температур от -60 до +60, а выпускаются они в ударопрочных корпусах.

Встречаются также светодиодные светильники, работающие непосредственно от сети, с выключателем на проводе, длина которого встречается до 10 метров, или на корпусе.

Расчет

При подборе рациональной системы освещения автодома специалисты рекомендуют в обязательном порядке учесть коэффициент отражения света. Он демонстрирует процент светового потока, отраженный от поверхностей и продолжающий участвовать в освещении.

Самый высокий коэффициент отражения имеют белые, кремовые тона, именно поэтому поверхности стен, потолка гаражной конструкции стоит оформить светлой отделкой. Тогда лампы потребуются меньшей мощности. Но как понять, сколько изделий понадобиться точно, и какую мощность они должны иметь?

Схема замены люминесцентной лампы на светодиодную.

Принято считать, что комфортные условия в гараже от лампы накаливания сформируются тогда, когда светоотдача превысит показать в 15 Вт на 1 м2. Учитывая тот факт, что светодиодный аналог способен потреблять в 8-9 раз электроэнергии меньше, для расчетов принимаем значение 2 Вт на 1 м2.

Тогда расчет света будет таков: для освещения пространства в 15 м2 нужно 3 светодиодные лампы по 10 Вт каждая, для площади 30 м2 количество лампочек удвоится. Помимо этого потребуется переносной или стационарный LED‑фонарь, с помощью которого стоит освещать рабочее место. Прибор подберите с потреблением в районе 7-10 Вт.

Многие автовладельцы уверенны, что в осветительной сети +12В протекают большие электрические токи, что влияет на яркость свечения. Практика показывает, с ростом тока возрастает падение напряжения в проводке, она нагревается, а потом падает КПД всей системы.

Отметим, что данная мысль касается исключительно ламп накаливания, галогеновых осветительных приборов, параллельное подключение которых приведет к токам во вторичной цепи трансформатора в десятки ампер. Светодиодная лента устроена иным образом, поэтому ей характерна меньшая нагрузочная способность.

Приведем пример. Каждые 3 светодиодных кристалла, включенных последовательно, владеют своим ограничительным резистором, номинал которого определяет тип установленных светодиодов. Это показатель может достигнуть 470 Ом в лентах SMD5050. Удельное сопротивление проводов из меди с сечением 1,5 мм2 не превысит 1 Ом на длине 50 м (ρ=0,0175 Ом*мм2/м).
