Как сделать и установить шлагбаум своими руками

Процесс установки конструкции

Независимо от выбранной конструкции, этапы установки любого механического шлагбаума являются сходными, отличия заключаются только в конструктивных деталях. Основными этапами установки конструкции являются следующие:

Автоматический шлагбаум.

1. Подготовка места и фундамента для монтажа конструкции. Для установки деревянной конструкции подготавливается глубокая яма. При установке металлической конструкции подготавливается бетонная площадка с размером сторон 50 х 50 см. Для монтажа конструкции можно применить закладную металлическую плиту, имеющую загнутые шпильки. Такая плита закладывается в бетонную основу и закрепляется.
2. Установка опор. Основа деревянной конструкции вкапывается в подготовленную яму. Металлическая основа крепится к закладной плите, установленной в бетонное основание. Основа металлической конструкции крепится к закладной плите при помощи анкерных болтов. При небольшой общей массе конструкции возможно ее крепление к фундаменту при помощи арматурных штырей. На противоположной стороне проезжей части монтируется уловитель стрелы. Для монтажа уловителя массивного фундамента не требуется.
3. Монтаж и закрепление стрелы шлагбаума. Установка стрелы проводится параллельно с установкой основания и осевого механизма. Со стороны стойки стрела должна выступать на расстояние 50-80 см. На этом выступе закрепляется противовес стрелы. На стороне уловителя стрела должна выступать на 10 см. Для исправной работы осевого механизма его требуется время от времени подвергать чистке и смазыванию.
4. Последний этап монтажа — проверка устройства на работоспособность всех механизмов конструкции.

Перед началом установки проводят покраску всех элементов шлагбаума, а после установки оснащают освещением.

Установка шлагбаума

Монтаж автоматического шлагбаума проходит в несколько этапов:

1. Первостепенно происходит установка фундамента.

   На предварительно очищенной и подготовленной территории, производится так называемая «выемка» нужных размеров (в зависимости от модели шлагбаума). В данное углубление устанавливается металлический каркас шлагбаума и заливается цементом.

2. На подготовленное основание устанавливается тумба шлагбаума согласно всем рекомендациям по монтажу. На тумбу шлагбаума крепиться стрела.
3. После всех работ проводится непосредственно настройка шлагбаума. Монтаж шлагбаума очень трудоемкая и небезопасная процедура.

Не рекомендуется производить подобные работы самостоятельно, без специальных знаний и навыков.

В нашей компании работают высококвалифицированные специалисты с огромным стажем работы. Наши мастера оказывают монтаж оборудования, а также диагностику неисправностей, настройку и починку шлагбаумов, вышедших из строя. Цены на монтаж рассчитываются индивидуально в зависимости от модели шлагбаума и места установки.

Как устроен шлагбаум с поворотным механизмом

Разновидности шлагбаумов по механизму действия

На дачных участках редко ставят дорогие автоматические системы с дистанционным пультом для открывания. Здесь достаточно низкая интенсивность движения и нет нужды регистрировать каждую прибывающую машину. Лучше установить механические конструкции. Нередко они изготавливаются своими руками.

Различают 3 вариант шлагбаума:

• поворотный – или откидной, требует места для открывания;
• откатной – смещается в сторону, открывая доступ;
• подъемный – устанавливается, если пространство на въезде в участок ограничено.

Проще всего собрать и установить поворотный вариант. Конструкция его примитивна. Стрела шлагбаума устанавливается на поворотную ось и закрепляется каким-либо образом. С осью она находится в одной плоскости. Поворачивается шлагбаум в обе стороны.

Особенности подъемной конструкции

Существуют вертикальные варианты механического приспособления. Здесь при открывании стрела принимает вертикальное положение. Механизм тот же самый – поворотная ось, но конструкция имеет некоторые отличия.

Если длина стрелы превышает 4 м, требуется установить стойку-улавливатель. Она компенсирует нагрузку, которая падает на основную тумбу, когда шлагбаум преграждает въезд на территорию. Нередко стойку оснащают запорным устройством.

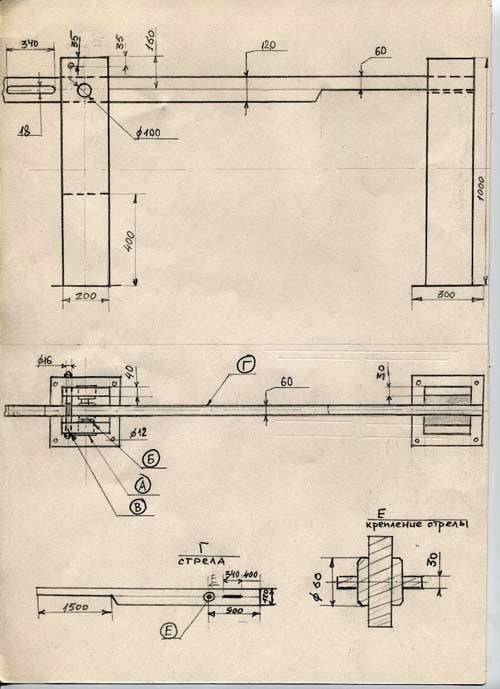

Как изготовить своими руками простые шлагбаумы на пропускных пунктах?

Рис.2.). В обоих случаях обязательно наличие специальной перекладины (стрелы), которая собственно и перекрывает въезд. Перекладина фиксируется на специальных опорах. Стрелу оптимально изготовить из трубы, т.к. труба хорошо выдерживает консольные нагрузки. Допустимо использовать трубу круглого сечения, однако если стрела достаточно длинная, во избежание деформации, её можно выполнить из профильной прямоугольной трубы.

Рис.1. Поворотный шлагбаум

Рис.2. Откидной шлагбаум

Опорой шлагбаума подъёмного типа может стать швеллер, забетонированный в грунт. В верхней части швеллера сверлится отверстие, такое же отверстие сверлится в трубе, через ось стрела крепится на опоре. С другой стороны перекрываемой дороги монтируется ещё одна опора, которая служит ограничителем спуска шлагбаума, к этой опоре шлагбаум «пристёгивается» замком в положении «Закрыто». Для оперативного подъёма стрелы, на её короткой стороне монтируют контргруз. Собрать шлагбаум такого типа можно за несколько часов. Это самый простой шлагбаум.

При поворотной конструкции, опорой служить зафиксированная в грунте стойка круглого сечения (например, металлическая труба), на которую одевается труба большего диаметрам. Таким образом, реализуется подвижное соединение. Как вариант, можно использовать массивные навесы (по аналогии с системой открытия дверей). Необходимо установить ограничивающую опору, как и в случае с подъёмным шлагбаумом. Самому смонтировать шлагбаум возможно, но лучше взять помощника, который будет удерживать стрелу «на весу», пока её монтируют.

Установка и настройка

Первое, что нужно сделать, чтобы установить такую заградительную конструкцию, – это подготовить ровный и прочный фундамент для стойки. Для этого сначала намечается прямоугольник, из которого вынимается грунт (глубина варьируется в зависимости от области и климатических условий, может составлять как 100, так и 500 см). Обычно внизу яма для фундамента расширяется, чтобы предусмотреть устойчивость шлагбаума в морозы.

На дне вырытой ямы утрамбовывается песок, на который кладут опалубку из дерева, а наверх – решётку из арматуры. На этом этапе нужно через центр вывести гофрированную трубу или другой рукав для проводки электропроводов. После этого опалубку заливают бетоном и штыкуют для большей надёжности. Наверх устанавливается опорная пластина с уже закреплёнными анкерными болтами

Важно, чтобы пластина находилась на одном уровне с землёй. На застывание такого бетонного основания может уйти примерно 3-4 дня

Следующим этапом установки шлагбаума (автоматического или обычного) является монтаж стойки: она (с предварительно снятой верхней частью) прикручивается к основанию при помощи гаек. Стрела устанавливается на специальное крепление и зажимается винтами. На стойке располагается блок управления (не ниже 30 см от земли), который подключается к выведенной проводке. В самом конце устанавливаются декоративные накладки и затягиваются все винты и гайки

Обратите внимание на соблюдение техники безопасности и требований к установке на протяжении всех работ: например, заземление всех металлических элементов, использование кабеля с сечением как минимум 1,5 мм2 и т.д. Не забывайте проверять ровность всех поверхностей и стрелы при помощи уровня

После того, как всё оборудование установлено и подключено, необходимо настроить автоматику для шлагбаума. В первую очередь это касается положения стрелы и флажка внутри блока управления относительно друг друга, поскольку флажок определяет, когда стрела останавливается. После выбора оптимальной позиции флажка он закрепляется винтом.

Если при работе слышится треск, то необходимо настроить балансировочную пружину. Для этого стрела переводится в поднятое положение, а пружину ослабляют сверху и снизу (раскручивая болт и гайку) и поворачивают вокруг оси: при треске на поднятии стрелы – по часовой стрелке, на опускании – против часовой стрелки. Когда настройка окончена, пружину снова затягивают гайкой и болтом.

Самодельный шлагбаум для частного дома: какой выбрать?

Для частного дома лучше выбирать лёгкие установки, которые дешевые, просты в установке и имеют небольшой вес. Движение стрелы должно быть автоматическим. Нет необходимости устанавливать сложные системы, поскольку в частных домах отсутствует постоянный поток транспорта.

Как устроен шлагбаум с поворотным механизмом?

При изготовлении автоматического шлагбаума своими руками имеющего поворотную систему необходимо подготовить и оставить пространство на месте открывания дверцы или стрелы шлагбаума. Объясняется это тем, что поворотный механизм не поднимает стрелу, а отводит ее в сторону.

Шлагбаум с откатной системой

Такой шлагбаум стоит очень дорого, и изготовить его качественно в домашних условиях практически невозможно. Такие целесообразно заказывать готовыми.

Особенности подъемной конструкции

Самодельный шлагбаум с подъемным механизмом чаще всего устанавливается в местах, где нет дополнительного пространства под работу поворотной системы. Если длина Стрелы превышает 4 м потребуется ограничитель со второй стороны, поскольку тяжелая стрела будет оказывать слишком сильное весовое влияние на тумбу.

Подготовка участка

Первым делом своими руками разрабатывается проект будущего устройства. Нужно четко продумать все детали, определиться с задачами, которые должен выполнять шлагбаум в том или ином конкретном случае. План чертежа прорабатывается заранее. Это можно сделать от руки или в каком-либо специальном графическом редакторе на компьютере.

На месте предполагаемого нахождения будущего преграждения устанавливаются опоры.

При этом длина шлагбаума должна быть равна расстоянию между опорными столбами. Но в несобранном и необработанном состоянии его длина должна иметь запас примерно в 10 см.

Если шлагбаум будет автоматическим, то опоры для большей фиксации необходимо будет забетонировать.

Определение места установки

Схемы расположения фундаментных подушек под стойку шлагбаума и опорную стойку стрелы при различном положении стойки шлагбаума относительно плоскости подъема/опускания стрелы — шлагбаум с левым открыванием (сверху) и шлагбаум с правым открыванием (снизу).

При проведении монтажных работ требуется учитывать, что установленная модель не должна перекрывать свободное движение пешеходов и велосипедистов, особенно это касается конструкций, устанавливаемых на въездах на территорию дачных участков, гаражных кооперативов, дворов и аналогичных территорий.

Ближайшее здание от монтируемой конструкции должно располагаться на расстоянии не менее полуметра. В случае нахождения конструкции в непосредственной близости с многоэтажным строением, оно не должно перекрывать место слива дождевой или талой массы воды.

Устанавливать любую модель следует на бетонную основу. Проводить работы по установке устройства не рекомендуется непосредственно на асфальтированную подошву, так как асфальт является слишком мягкой основой для этой цели.

При подготовке места монтажа требуется рассчитать высоту опалубки. Ее высота находится в прямой зависимости от нагрузки, оказываемой на бетонное основание всей массой конструкции.

При длине стрелы в 4 метра опалубка может составлять приблизительно 50 см. При более длинной стреле высота опалубки может достигать 80 и даже 100 см. Для усиления конструкции используют арматурные штыри, которые способствуют приданию фундаменту конструкции более высокой степени жесткости.

Самостоятельная установка шлагбаума

1. тумба шлагбаума, 2. блок управления, 3. стрела, 4. светоотражающие наклейки. 5. антенна, 6. дюралайт, 7. соединитель, 8. сигнальная лампа, 9. ключ-выключатель, 10. стойка фотоэлемента DIR, 11. фотоэлемент DIR, 12. 1. опора стрелы, 13. датчик присутствия транспортных средств, 14. кронштейн фотоэлемента DIR, 15. считыватель проксимити карт, 16. стойка считывателя.

Стоит понимать, что установить шлагбаум самостоятельно вовсе не сложно, это может быть по силам практически каждому. Чертеж, который будет содержаться в конце данного материала, поможет в этом.Элементы, которые понадобятся для установки шлагбаума:

• чертеж;
• металлическая закладная;
• шпильки на 12;
• бетон (щебень, песок);
• стальной уголок 50*50 мм;
• сварочный аппарат;
• тумба под шлагбаум;
• плата управления;
• стрела;
• кнопка-ключ;
• фотоэлементы;
• другие элементы шлагбаума по необходимости;
• гайки;
• фундаментальные болты;
• плата электропитания.

Простой двухсторонний бизиборд

Двухсторонний бизиборд хорош тем, что его легко установить на полу, а потом – сложить книжкой. Одна сторона этого бизиборда – с разными бытовыми приспособлениями, а другая – с одеждой. Это именно то, чем ребенок будет пользоваться в будущем!

Выбирай для основы дерево потолще и делай дополнительные фиксаторы, чтобы ребенок не поранился. С одной стороны прикрепи выключатели, розетку с вилкой, замочки и щеколду, ключницу с маленькими ключами, фонарик и дверные ручки. С другой – молнии, шнурки, карабины, кусок кофты с крупными пуговицами и маленькие сшитые игрушки.

Чем больше предметов соберешь для бизиборда – тем интереснее будет твоему мальчику. Поэтому используй все, что найдешь в доме: от бытовых мелочей до фрагментов игрушек. Пригодятся кусочки паззлов, крупные буквы на магнитах, маленькие разноцветные прищепки, стикеры, ксилофон и другие мелочи.

Комплектация шлагбаума

Как было выше упомянуто, зачастую шлагбаум комплектуется сигнальными лампами на основном корпусе или на стреле, опорой для стрелы и стойкой. В устройствах дистанционного управления имеется антенна и радиоприемник. Дополнительные фотоэлементы обеспечивают безопасность транспорта и людей непосредственно в зоне работы шлагбаума.

Если возле оборудования расположен охранный пункт, то прилагаются дополнительные кнопки с классом защиты IP54 и возможностью уличного использования. Кнопки позволяют закрывать или открывать, а также фиксировать стрелку шлагбаума в аварийном режиме.

Как сделать шлагбаум своими руками?

Зачастую возле дома организовывается целое уличное движение. Многие водители, даже те, которые в принципе не живут в окрестностях, используют придомовую территорию, чтобы объехать пробки.

Однако, подобное решение не устраивает жильцов. Ведь дворовая территория не предназначается для подобного активного движения. Кроме того, во дворе могут играть дети. Установка лежачих полицейских не является решением проблемы, в отличие от шлагбаума.

Открыть его смогут лишь те водители, которые располагают ключ-картой. Однако, если необходимо максимально сэкономить (жильцы возмущены, но сдавать деньги на шлагбаум не хотят) , всегда можно сделать аналогичную конструкцию самостоятельно (правда она не будет автоматической).

Различные виды шлагбаумов

Перед тем, как приступить к созданию, необходимо ознакомиться с различными конструкциями шлагбаумов:

• откатные;
• распашные;
• подъёмные.

При выборе конструкции необходимо исходить, прежде всего, из количества пространства, которое имеется на въезде в дворовую территорию. Безусловно, откатной шлагбаум является наиболее привлекательным, так как любой водитель (даже женщина) сможет открыть его без всяческих проблем.

Однако не забываем о том, что расстояние до ближайшего строения в любом положении шлагбаума должно быть не менее, чем 1,5 метра. Следовательно, подъемный шлагбаум считается наиболее привлекательным.

Из чего сделать подъёмный шлагбаум?

Конструкция будет состоять из тумбы и стрелы. Стрела выполняется в виде фермы. Изготовить её можно, как из труб, так и их металлического уголка. На одной из концов устанавливается противовес.

Естественно, чтобы не каждый смогут открыть шлагбаум, он закрывается при помощи замка. Ключи имеются только у тех водителей, кто непосредственно проживает в окрестных домах и вынуждены ставить личные средства передвижения внутри двора.

По правилам шлагбаум в обязательном порядке должен быть выкрашен контрастными цветами (белый + красный). Кроме того, и ферма, и тумба частично покрываются светоотражающими элементами, чтобы водители видели преграду даже в кромешной тьме.

В качестве светоотражающих элементов может быть использована, как специальная полимерная плёнка, так и катафоты, закреплённые на шлагбауме.

В видео будет продемонстрирован самодельный шлагбаум:

По материалам: http://www.thermoline.com.ua/shlagbaum/

Когда и зачем нужен шлагбаум во дворе

Обычно за счет шлагбаумов ограничивают
въезд и выезд на режимные и охраняемые объекты, служебную территорию
предприятий. Устройство может быть механическим, т.е. открываться и закрываться
вручную, либо электронным. Использование электронных ключей или систем
распознавания не должно препятствовать передвижению машин, имеющих право на
въезд и выезд (это определяется правилами МКД, нормативными актами).

Для жителей многоквартирного дома
шлагбаум нужен для следующих целей:

• обеспечить
  движение в пределах двора только для транспорта жильцов, либо их гостей;
• ограничить
  сквозной и промежуточный проезд сторонних машин через дворы (для объезда
  пробок, сокращения расстояний и т д.);
• обеспечить
  надлежащую защиту от бесконтрольной парковки, либо занятия машино-мест дома
  «чужими» машинами.

Инициатором установки шлагбаума могут
быть и муниципальные власти. Это необходимо для обеспечения безопасности
движения и пешеходов, создания комфортных условий для жильцов по программам
«Доступный город». Даже если город сам не выносит инициативу об
установке шлагбаума, в ряде регионов жильцы могут получить существенные
субсидии из бюджета, покрыть все или большинство расходов на работы. Также
почти всегда будет оказано содействие в подготовке документов и проведении
собраний.

Нормативные акты и разъяснения

Все документы и действия в процессе
установки шлагбаумов во дворе МКД должны соответствовать законодательству. Вот
основные нормативные акты, которые нужно учитывать собственникам и инициативной
группе:

• Гражданский кодекс РФ – в нем есть нормы об общем имуществе, в том числе на территории многоквартирного дома;
• Жилищный кодекс РФ – именно по нему нужно проводить собрания, составлять документы на шлагбаум;
• Постановление Правительства РФ от 13.08.2006 № 491 – эти документом утверждены Правила содержания общего имущества дома;
• СП 82.13330.2016 «Благоустройство территорий» – этим документом утверждены нормы безопасности, правила монтажа и эксплуатации шлагбаумов и иных элементов благоустройства.

Совет
юриста.
Желательно еще на начальной стадии определиться с типом шлагбаума, места его
установки, способами контроля за въезжающим и выезжающим транспортом. Это нужно
для правильного выбора ГОСТ с нормами безопасности, точного расчета сметы.
Например, в Москве можно получить 100 тыс. рублей субсидии от города на
установку шлагбаума. Правильно выбрав тип устройства, можно полностью уложиться
в сумму субсидии, вообще не платить за его установку.

Еще рекомендую обратить внимание на
Письмо Минстроя РФ от 03.02.2020 № 2727-ОГ/04. Это не нормативный акт, однако
он содержит важные разъяснения о порядке голосования по вопросу установки
шлагбаума

Фактически, Минстрой дал ответ на точный вопрос, поставленный
жильцами дома – как и кто должен голосовать на общем собрании. Если у вас
останутся вопросы о применении законодательства, можно получить консультацию у
наших юристов.

Правовой вопрос установки шлагбаума

Одного решения, принятого большинством голосов на общем собрании жильцов многоквартирного дома по установке шлагбаума, недостаточно. Необходимо обеспечить соблюдение требований ряда законов.

Самое главное это участок, на котором построен многоквартирный дом, оформить в общедолевую собственность каждого жителя дома. Для этого нужно после проведения собрания собственников жилья с принятым решением большинства подать заявление в районную администрацию. После проведения межевания и регистрации придомового участка в БТИ собственники дома имеют право благоустраивать придомовую территорию по своему усмотрению, в том числе и устанавливать шлагбаум без согласований с ГИБДД и МЧС.

Согласно ПДД РФ придомовая территория не является дорогой и, следовательно, ГИБДД к установке шлагбаума не имеет никакого отношения. В случае возникновения у ГИБДД претензий, их можно опротестовать в суде с решением в свою пользу.

Игнорировать требования МЧС по беспрепятственному доступу на дворовую территорию спецтехники в случае возникновения пожара или других ЧС недопустимо, но и согласовывать установку шлагбаума с ними не обязательно. Достаточно только обеспечить беспрепятственный доступ на дворовую территорию спецтехники МЧС.

Если посмотреть место расположения дома на карте, то видно, что въезд на придомовую территорию возможен со стороны первого и пятого подъездов и через сквозную арку, расположенную в углу дома. Поэтому стояла задача перекрыть движение стороннему автотранспорту в трех местах. Для этого было принято решение в арке установить две сферы высотой 25 см, а в районе первого и пятого подъездов установить по шлагбауму. Рядом со шлагбаумами оставить не перекрытые участки проезда шириной три метра и на них тоже установить сферы высотой 25 см. Таким образом, двор будет огражден от проезда стороннего легкового автотранспорта и обеспечена возможность беспрепятственного проезда спецтехники МЧС и других служб с любой стороны дома. Сферы капитально не закреплять, чтобы была возможность, в случае необходимости их сдвинуть в сторону и освободить проезд для любого автотранспорта, например, если прекратилась подача электроэнергии или оба шлагбаума одновременно поломались.

В дополнение все желающие собственники жилья, вне зависимости от наличия автомобиля, за отдельную плату, получили брелки дистанционного управления шлагбаумом. Таким образом, за прошедший год после установки шлагбаумов ни одной претензии в связи с невозможностью проезда на территорию двора или выезда из него не было предъявлено.

На этой фотографии показан шлагбаум, установленный у первого подъезда со стороны въезда во двор. Установленные справа сферы позволяют свободно проходить людям и проезжать спецтранспорту. На заднем плане виднеется арка.

А таким образом через арку был перекрыт проезд для легкового автотранспорта. Сферы были установлены с двух сторон арки, чтобы водители издалека видели, что проезда нет. В настоящее в арку установлены распашные одностворчатые ворота с калиткой.

На этом снимке шлагбаум, установленный у пятого подъезда, вид со стороны въезда во двор. Установленные сферы с левой стороны позволили выполнить требования МЧС о возможности беспрепятственного проезда спецтехники на придомовую территорию.

Шлагбаумы в нашем дворе установлены и эксплуатируются более года и за это время, несмотря на проверки, ни одной претензии от муниципальных властей, ГИБДД и МЧС не поступало.

Самодельный шлагбаум для частного дома: какой выбрать?

Для частного дома лучше выбирать лёгкие установки, которые дешевые, просты в установке и имеют небольшой вес. Движение стрелы должно быть автоматическим. Нет необходимости устанавливать сложные системы, поскольку в частных домах отсутствует постоянный поток транспорта.

Как устроен шлагбаум с поворотным механизмом?

При изготовлении автоматического шлагбаума своими руками имеющего поворотную систему необходимо подготовить и оставить пространство на месте открывания дверцы или стрелы шлагбаума. Объясняется это тем, что поворотный механизм не поднимает стрелу, а отводит ее в сторону.

Шлагбаум с откатной системой

Такой шлагбаум стоит очень дорого, и изготовить его качественно в домашних условиях практически невозможно. Такие целесообразно заказывать готовыми.

Особенности подъемной конструкции

Самодельный шлагбаум с подъемным механизмом чаще всего устанавливается в местах, где нет дополнительного пространства под работу поворотной системы. Если длина Стрелы превышает 4 м потребуется ограничитель со второй стороны, поскольку тяжелая стрела будет оказывать слишком сильное весовое влияние на тумбу.
