Компрессор в гараж своими руками

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

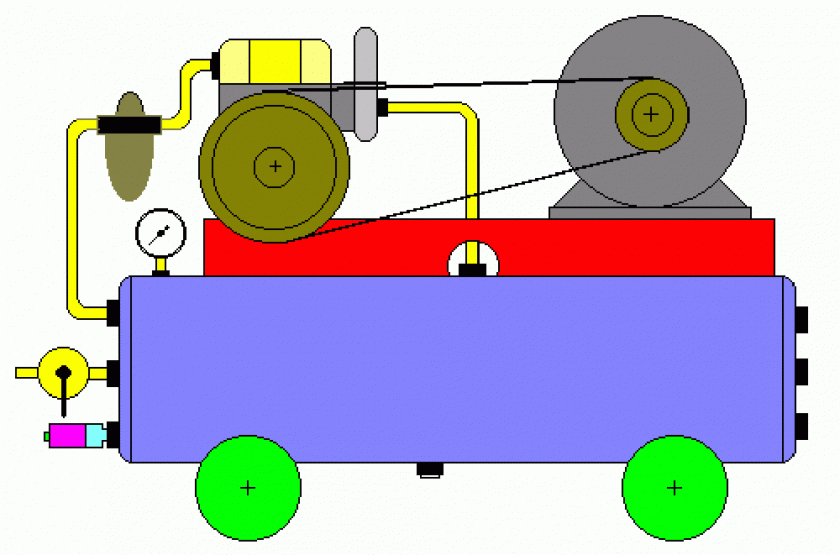

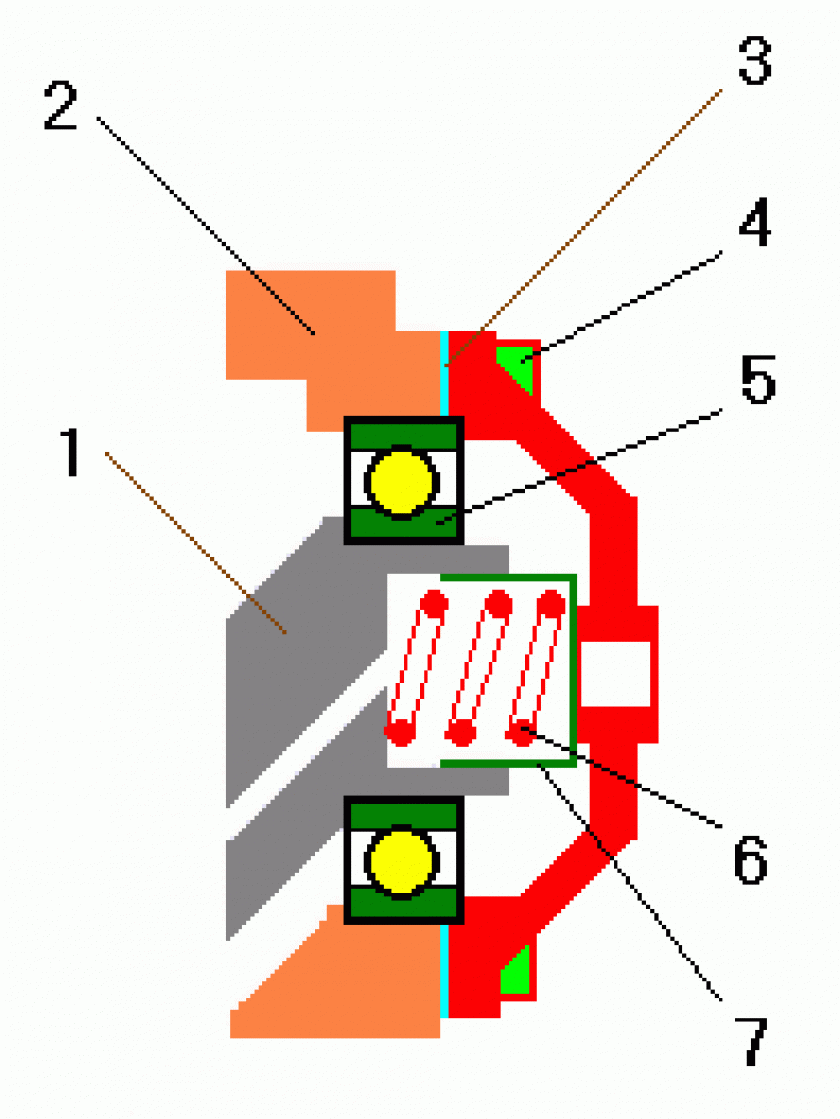

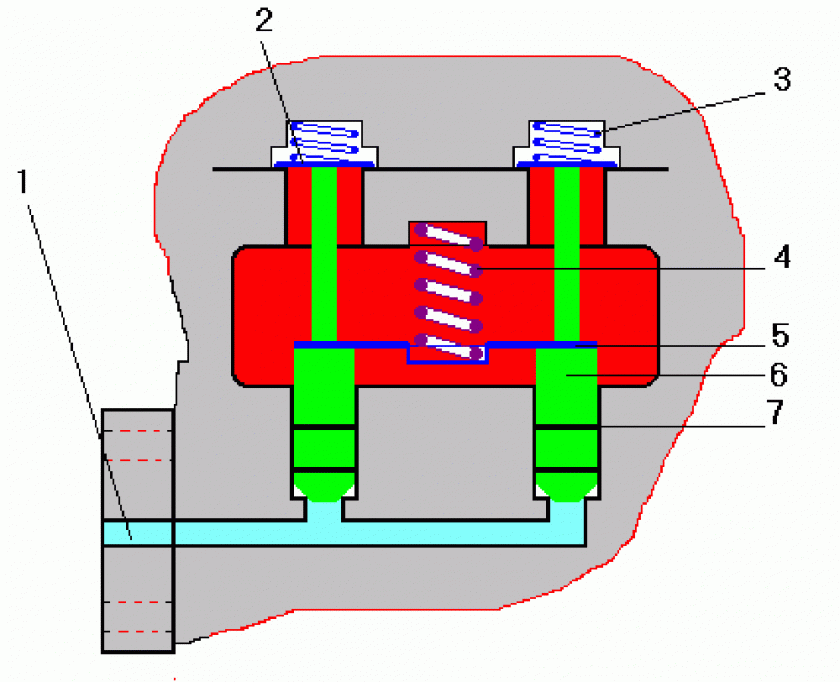

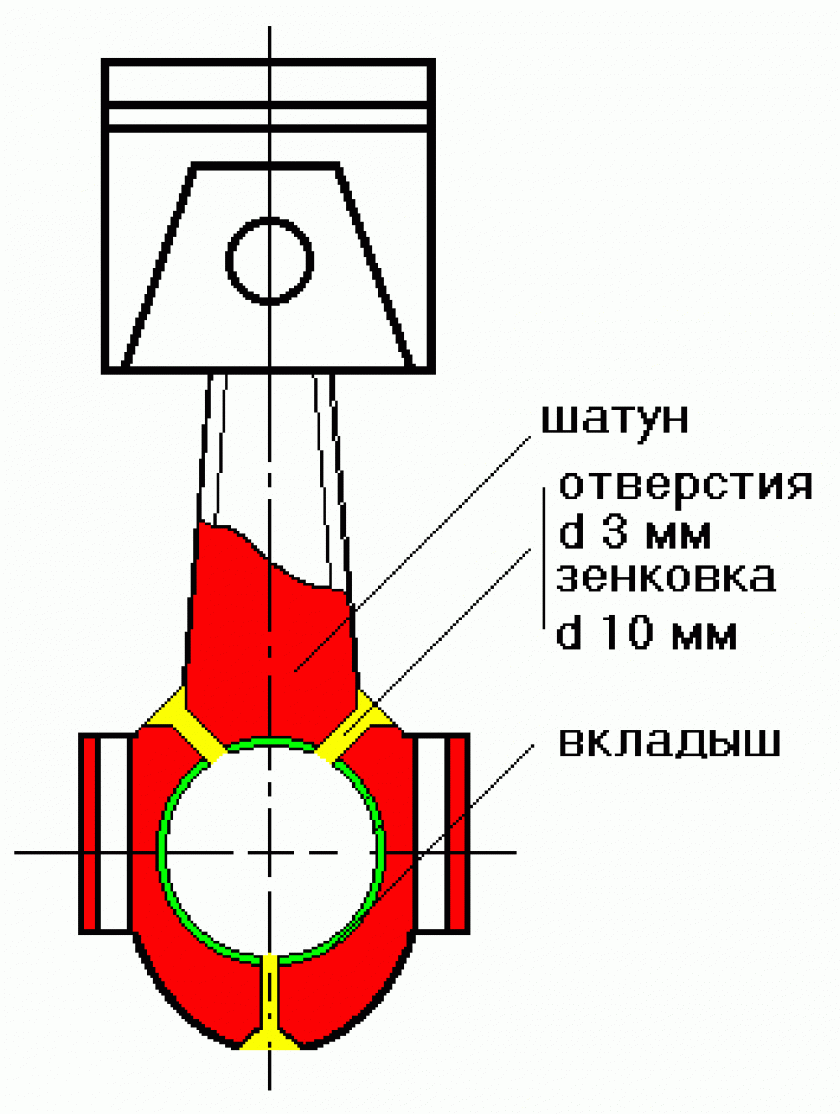

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

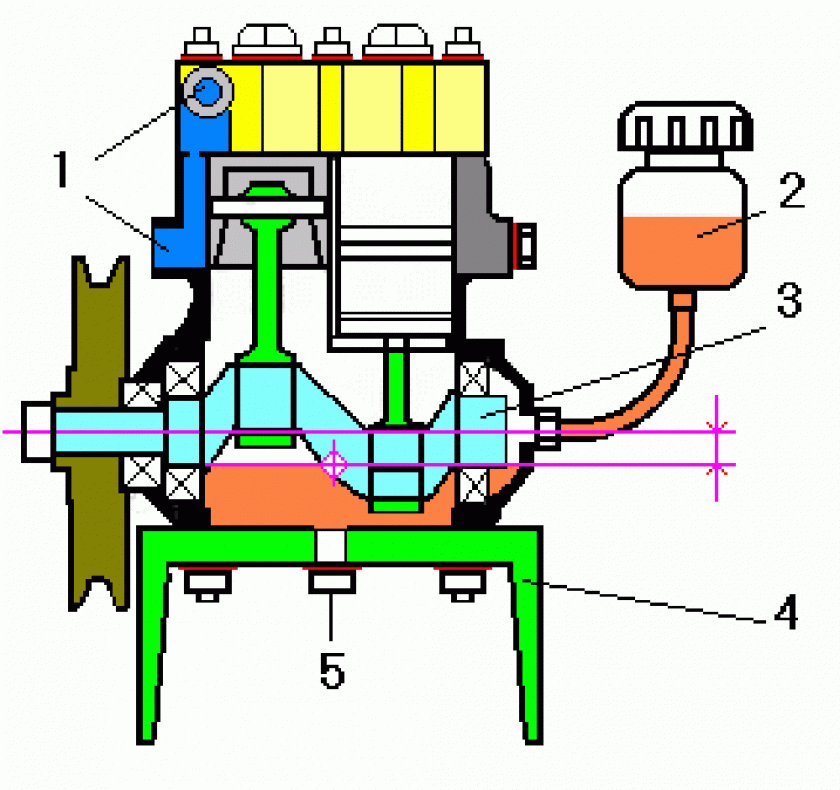

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

Кратко: принцип работы холодильника для чайников простыми словами

Холодильник не производит холод. Он работает в режиме теплового насоса. Принцип работы холодильника заключается в следующем: он перекачивает тепло из камеры в окружающую среду.

Для того чтобы выполнять такую задачу, в холодильнике присутствуют:

  • Компрессор (один или два);
  • Испаритель;
  • Конденсатор (наружный радиатор);
  • Хладагент, он же фреон.

Чтобы понять, как работает холодильник, вспомним курс физики. При испарении любая жидкость охлаждается. А при сжатии и конденсации нагревается. Для наглядности объясним вам как работает холодильник на примерах:

  1. Газообразный фреон с температурой +5 °С попадает в компрессор;
  2. Компрессор сжимает его так, чтобы он конденсировался в жидкость;
  3. При конденсации фреон нагревается до +40 градусов;
  4. После этого он под давлением попадает в конденсатор, где охлаждается до +25 °С;
  5. Фреон попадает в испаритель, где он расширяется и закипает, так как теперь не находится под давлением;
  6. Температура фреона падает до 0 градусов, он охлаждает камеру холодильника.
  7. В процессе отбора тепла у камеры, фреон нагревается до +5 °С;
  8. Цикл повторяется заново.

Все это возможно благодаря физическим свойствам хладагента. Температура кипения фреона гораздо ниже 0 градусов. поэтому он закипает и испаряется в испарителе. Все цифры мы привели для примера, чтобы вам было понятнее, как устроен холодильник. На деле цикл несколько сложнее.

Особенности конструкции самодельного пресса

Гидравлический пресс служит для обработки или придания формы предметам путем давления определенной силы

Гидравлический пресс представляет собой оборудование, служащее для обработки или придания формы предметам путем давления определенной силы. Работа осуществляется за счет движения жидкости во внутренних цилиндрах устройства.

С помощью рычага на рабочую камеру оказывается нажим. Жидкость через клапан поступает в большой гидроцилиндр, там повышается напор, движется поршень, производится давление на деталь. По мере дальнейшего нажима оно возрастает до тех пор, пока не будет достигнут желаемый результат. В качестве наполнителя в цилиндрах используются специальные составы. Для выполнения точных работ с заданными параметрами изделия могут комплектоваться манометрами.

Сделав пресс гидравлический своими руками для гаража, можно выполнять такие манипуляции:

  • штамповка на листовом металле;
  • выпрямление согнутых предметов;
  • соединение подшипников с валами или их выдавливание;
  • гибка круглых и профилированных труб;
  • чеканка, нанесение надписей и логотипов;
  • вытеснение воды и технических жидкостей;
  • приготовление вина, сока и прочих напитков, где требуется отделение жмыха;
  • производство макухи и подсолнечного масла;
  • брикетирования отходов;
  • склеивание предметов.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

  • манометр;
  • редуктор с масловлагоотделяющим фильтром;

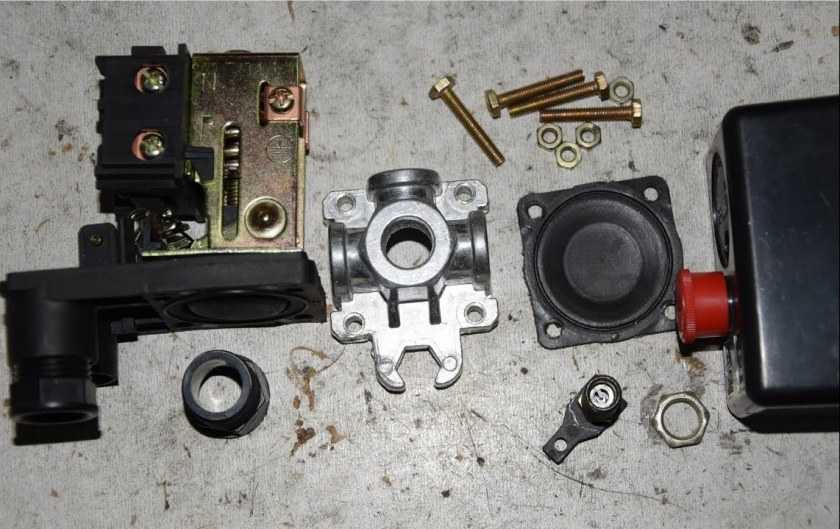

  • реле контроля давления;
  • бензиновый топливный фильтр;
  • водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
  • резьбовые переходники;
  • автомобильные хомуты;

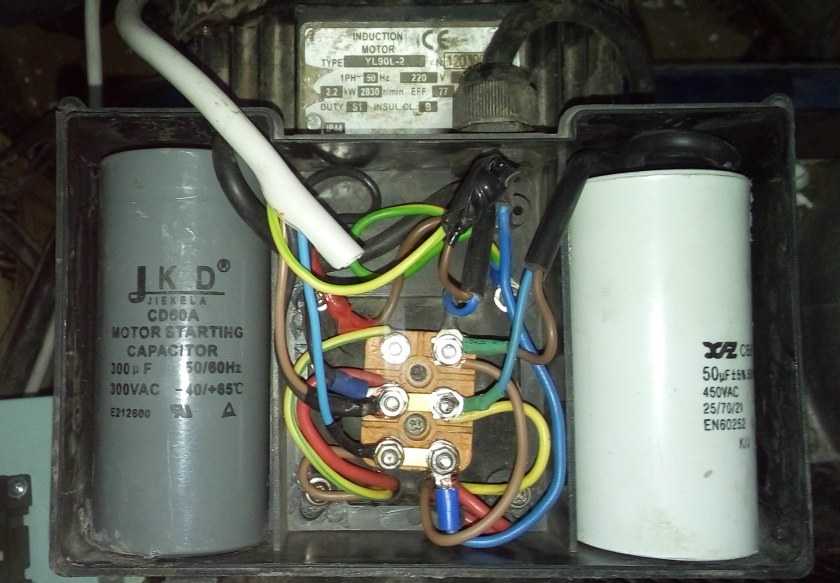

  • двигатель компрессора;
  • ресивер;
  • полусинтетическое моторное масло вязкостью 10W40;
  • тумблер на 220 вольт;
  • латунные трубки;
  • маслостойкий шланг;
  • толстая доска для основы;
  • аптечный шприц;
  • преобразователь ржавчины;
  • шпильки, гайки, шайбы;
  • герметик, фум лента;
  • краска по металлу;
  • надфиль;
  • мебельные колеса;
  • фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

  • манометр;
  • редуктор с фильтром защиты от масла и влаги;
  • реле для регулировки давления;
  • фильтр очистки для бензиновых двигателей;
  • крестовина для воды с резьбой внутри;
  • переходники резьбовые;
  • хомуты;
  • мотор;
  • ресивер;
  • масло для двигателя;
  • выключатель под напряжение в 220В;
  • трубки из латуни;
  • маслостойкий шланг;
  • деревянная доска;
  • шприц;
  • средство для удаления ржавчины;
  • шпильки, гайки, шайбы;
  • герметик, фум лента;
  • эмаль для металла;
  • пилка или напильник
  • колеса от мебели;
  • фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Сборка схемы

Чтобы компрессор своими руками для покраски авто было удобно перемещать по гаражу, важно все элементы схемы надёжно зафиксировать на едином основании.

Имея некоторое количество стального профиля – уголка или швеллера, можно сварить лёгкую раму, предусмотрев колёса с четырёх сторон. Такая рама необходима, когда ресивер сконструирован из объёмистого бака или баллона.

При вертикальной ориентации баллона можно поступить ещё проще, приварив к днищу кронштейны двух колёс, а напротив них – пятку, чтобы ресивер стоял ровно. Чтобы передвинуть агрегат с места на место, понадобится наклонить баллон от вертикали, чтобы пятка оторвалась от пола.

Самое простое решение – взять фрагмент толстой доски подходящих размеров и закрепить компрессор, ресивер и тумблер на ней с помощью крепёжных изделий. Доска может использоваться, когда ресивер имеет небольшие размеры (баллон от огнетушителя, пластиковая канистра).

Когда конструируется компрессор своими руками для покраски, необходимо не допустить попадания в систему пыли, которая снизит качество красочного слоя. Чтобы этого не случилось, заборник воздуха должен быть защищён с помощью фильтра грубой очистки бензина.

Рабочее место

Большинство самодельных гаражных приспособлений автовладельцы изготавливаются с целью оборудования комфортного рабочего места, а также создания продуманной системы хранения инструмента.

Разного рода полки, умный стеллаж – это самые популярные способы решить данную проблему, но есть и другие. Опишем последовательность действий, выполнив которую любой автладелец сможет создать комфортную рабочую зону внутри автодом.

На начальном этапе определим, где расположить рабочий стол с инструментами.

Существует несколько вариантов:

Использовать под него всю ширину дальней стены.Такое решение актуально, когда автодома довольно просторный, характеризуется достаточной длиной, возможностью «украсть» где-то 1,5 м основной площади. Позитивной стороной данного решения является возможность компактного расположения изделий. Проходу вдоль транспортного средства в гаражной постройке ничего мешать не будет. Слабым местом такой идеи является тот факт, что человеку придется преодолевать приличное расстояние до рабочего стола, чтобы взять инструмент при работе на улице.

Применить одну из длинных стен.Эта идея подходит широкому гаражу небольшой длины. Расположите стол, верстак слева от входной и со стороны водительской двери

Выносить актуальный инвентарь из гаража будет гораздо проще, но продвигаться вдоль машину потребуется осторожно.

Угловое расположение стола.Является хорошим вариантом, так как позволяет рационально планировать пространство свободного угла. Специалисты советуют: повысить функциональность рабочей зоны можно, если сделать одну из сторон стола длиннее второй

Места в гараже автомобилю останется много.

Далее нужно понять, какой стол стоит сконструировать. Можно воспользоваться вариантом из досок, обшитым фанерой. Такие приспособы для гаража обойдутся малыми деньгами, но при этом будут довольно комфортабельными.

Где хранить мелкий инструмент? Под поверхностью стола установите полки, сделайте выдвижные ящики. Второй вариант более удобен, но изготовить его гораздо сложнее полок. Можно подобрать готовые корзины из пластик с толстыми стеночками.

На заметку! Можно воспользоваться оригинальной идеей и сконструировать стеллажи под инструменты из б/у канистр с ручкой сверху. Вырежьте одну из боковин, используйте канистру как ящик.

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

  • проверить плотность и надёжность всех соединений;
  • осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

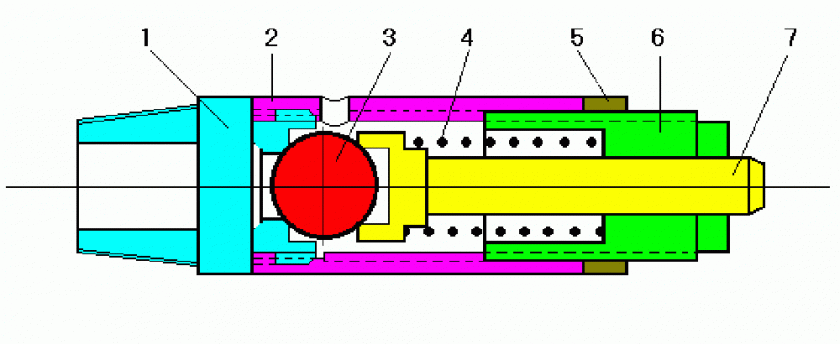

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Как собрать компрессор для гаража?

При обслуживании автомобиля, да и для других работ в домашнем и гаражном хозяйстве, часто возникает необходимость в воздушном компрессоре. Он поможет и в покраске, и при накачивании шин, при сдувании пыли, да и во многих других случаях.

Простейший компрессор для окрашивания автомобиля можно собрать самому из старой автомобильной камеры.

Вот описание необходимых материалов и инструментов для претворения этой идеи в жизнь:

  • ресивером послужит непосредственно сама камера;
  • нагнетателем – насос, желательно, чтобы он имел манометр;
  • ремкомплект для шин;
  • шило.

Порядок действий:

  • проверить насосом камеру на отсутствие повреждений и устранить их, если они будут найдены;
  • в ресивере проделать отверстие для выпуска струи сжатого воздуха;
  • вклеить добавочный штуцер и соединить его с краскопультом;
  • в нем выкрутить ниппель, чтобы дать воздуху свободный проход;

  • оставить «родной» ниппель камеры – он будет использоваться в качестве клапана, удерживая избыточное давление;
  • путём проб определить нужное давление воздуха ресивера, распыляя краску и добиваясь того, чтобы она ложилась ровно;
  • главное правило – в камере не должно находиться ничего постороннего: влаги, частиц грязи и пыли.

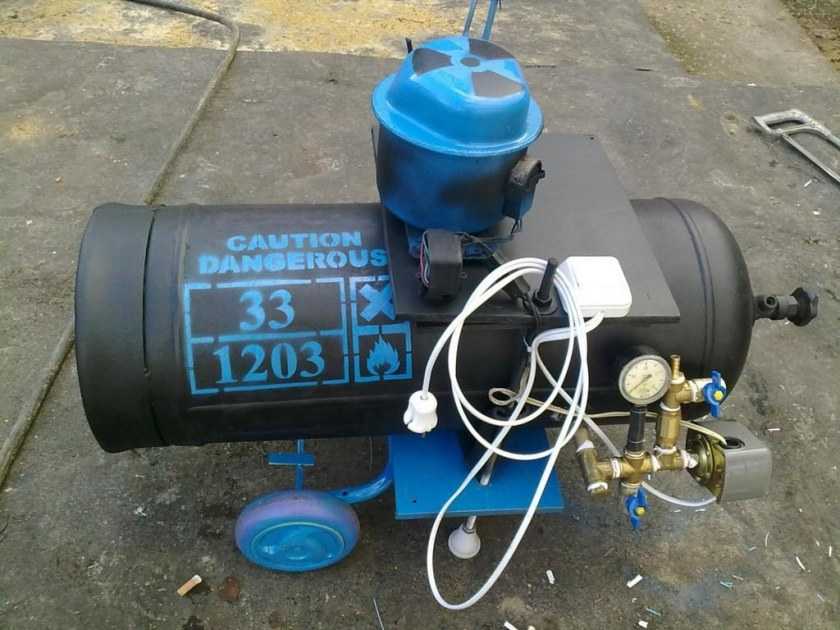

При наличии минимального количества навыков сборки более сложных конструкций, можно предложить попробовать собрать компрессор большей степени сложности и многофункциональности, который можно использовать для измерения количества атмосфер в покрышках автомобиля, покраски, продувания и сдувания пыли.

Способ недорогой, даже если в гараже не найдется большого количества подручных материалов.

Монтаж осуществляется из:

  • старого холодильного агрегата;
  • воздушного ресивера объемом до 10 л;
  • манометра для воздушного ресивера;
  • регулятора давления воздуха;

  • шланга высокого давления (20 бар);
  • самого недорогого фильтра-регулятора;
  • нескольких хомутов;
  • переходников.

Ресивер компрессора такого типа имеет три выхода:

  • верхний подает сжатый воздух;
  • средний используется манометром давления в ресивере;
  • через нижний сливают конденсат и масло.

Принцип действия: компрессор всасывает воздух через нижнюю часть, где установлены фильтр-регулятор и тумблер включения. Пределы давления регулятора – от двух атмосфер до восьми.
