Компрессор для гаража своими руками: как правильно сделать

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.
И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

    • Компрессор от бытового холодильника (условно бесплатно)
    • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
    • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки
    • Регулятор рабочего давления (редуктор)
    • Манометр (при наличии редуктора = 2 шт)
    • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
    • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
    • Реле давления (управляет работой компрессора)
    • Аварийный клапан (обязательно при любой комплектации!)

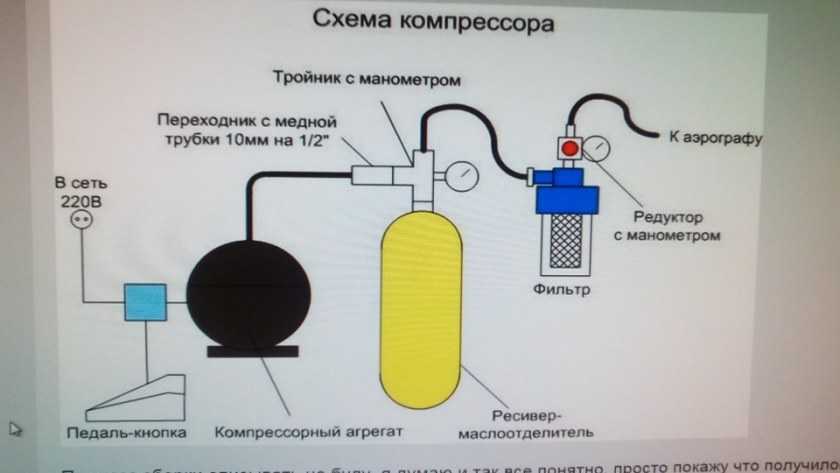

Структурная схема представлена на иллюстрации:
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Мастерим сами

Заманчиво, конечно, купить хороший компактный агрегат в магазине, но это будет стоить немалых денег. Опытный домашний мастер вполне в состоянии сделать компрессор своими руками из имеющихся в распоряжении подручных средств, побывавших в эксплуатации узлов, демонтированных с вышедшей из употребления техники.

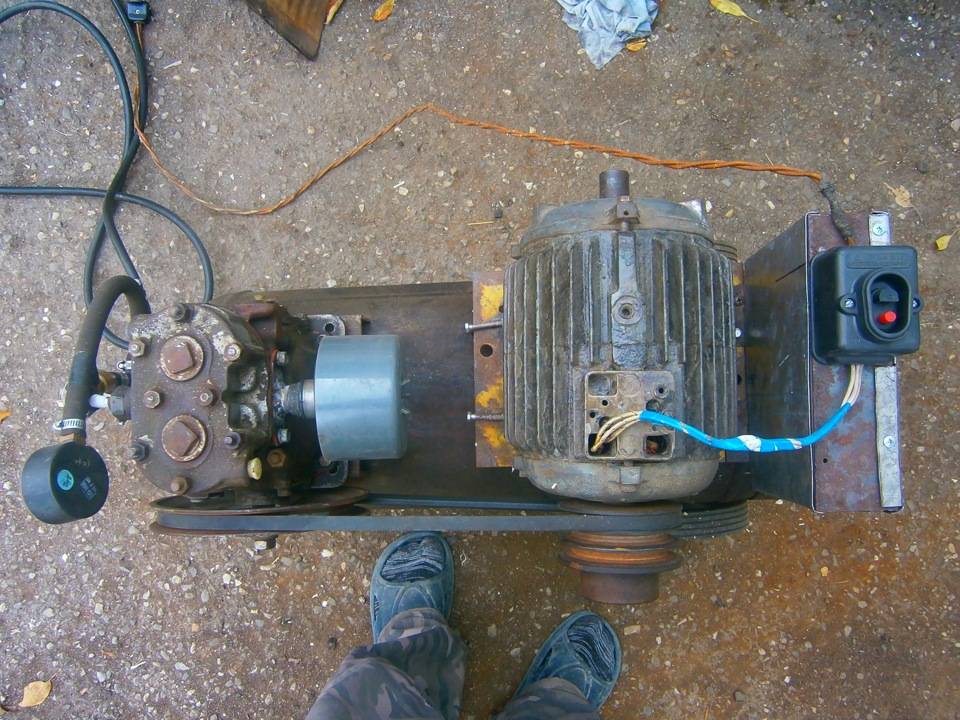

Есть примеры, когда в гаражной мастерской собирался компрессор из двс своими руками с использованием мотоциклетного мотора и старого двигателя от легковушки.

Чтобы сконструировать компрессор воздушный своими руками, нужно хорошо продумать план действий, создать схему, подобрать или докупить какие-то комплектующие. Рассмотрим, как сделать компрессор своими руками, используя оборудование от старого холодильника и огнетушителя.

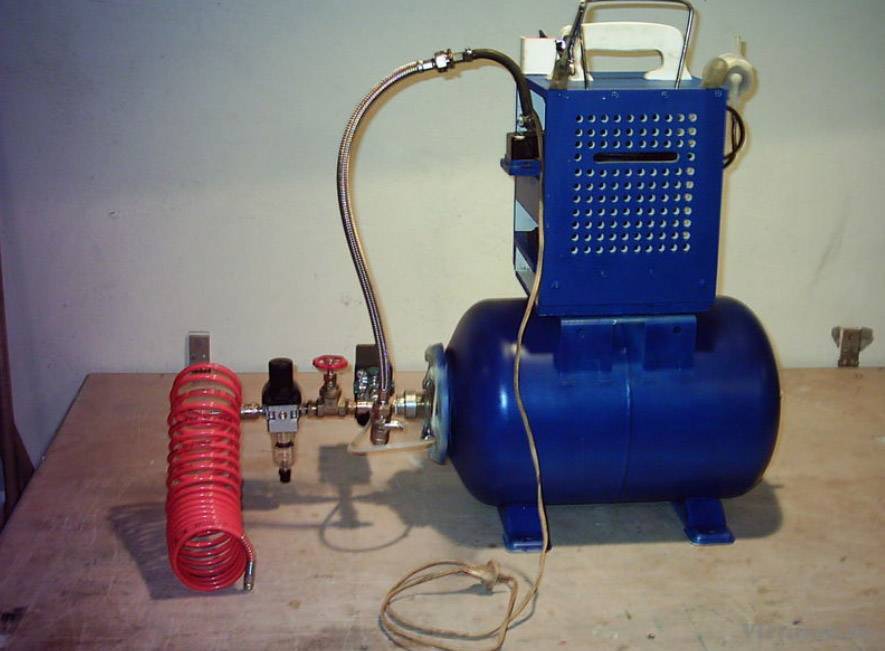

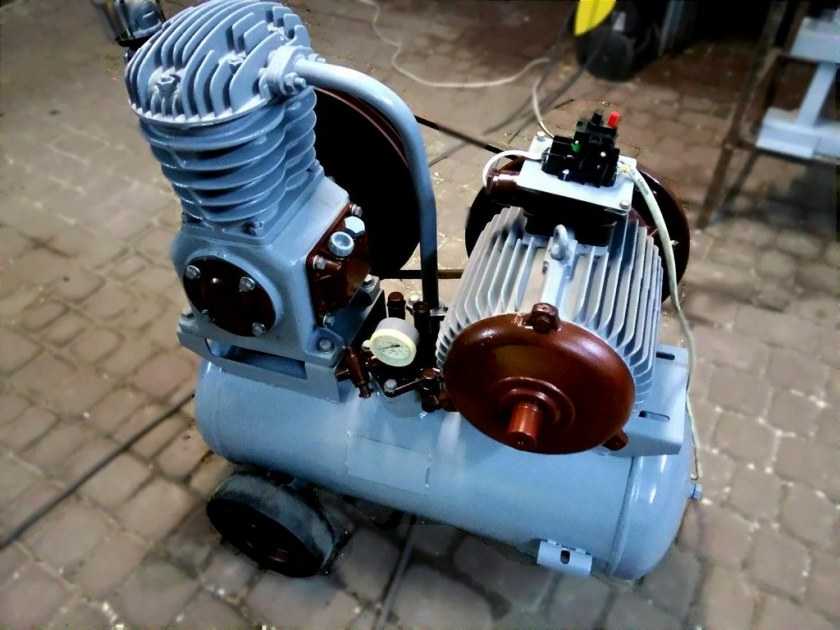

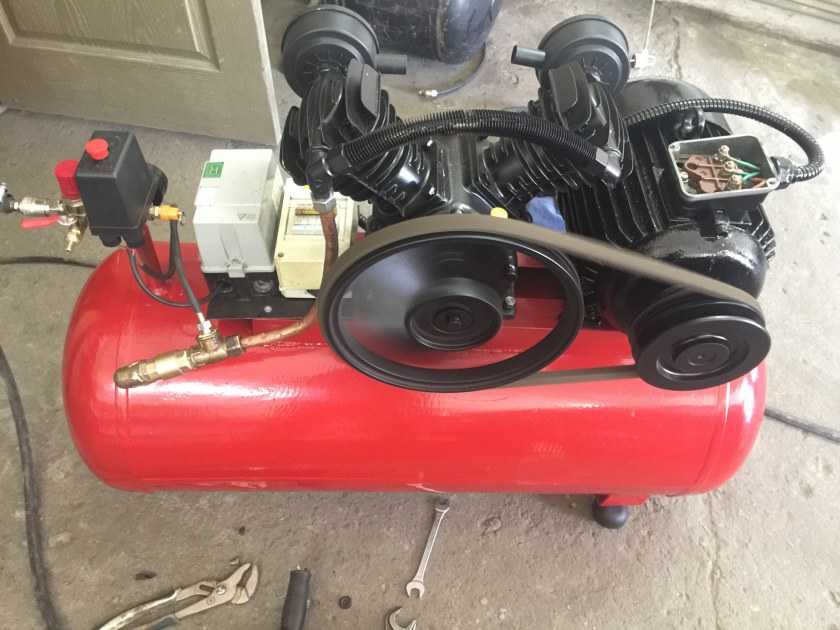

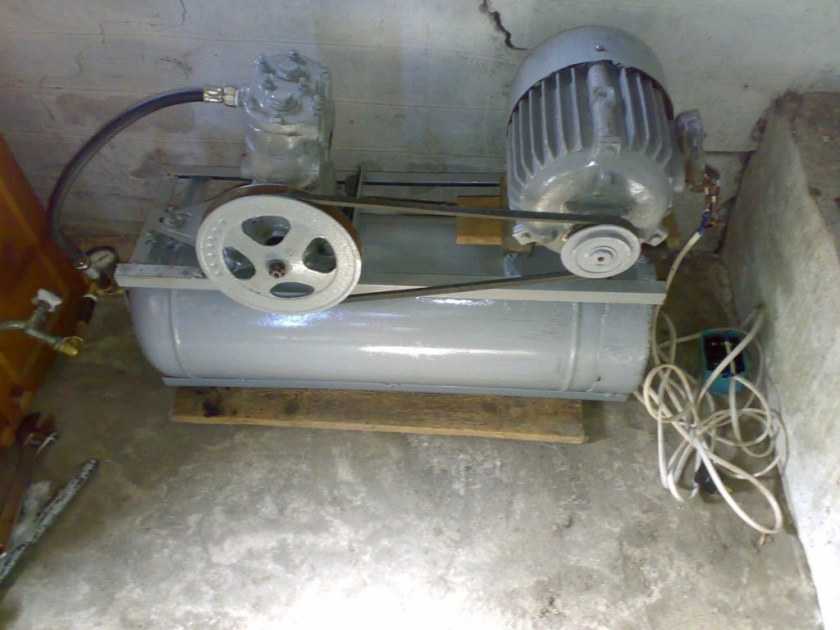

Фото компрессоров своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

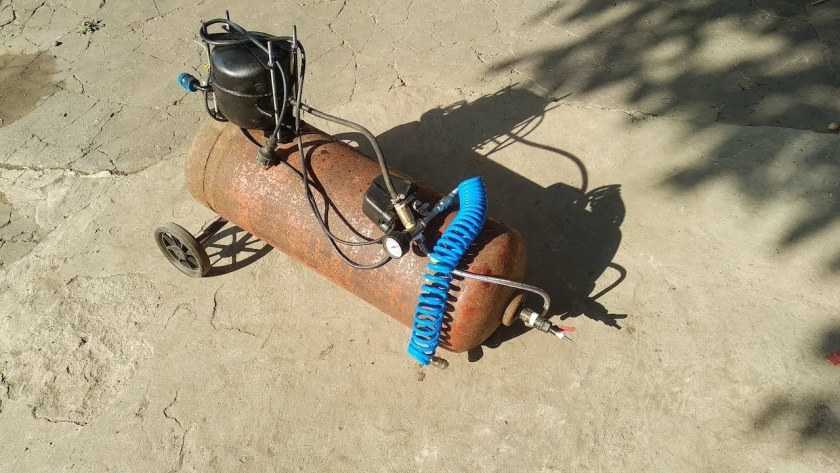

Компрессор из частей холодильника

Смастерить домашний компрессор из холодильника своими руками вполне посильная задача даже для не очень опытных механиков.

Для работы надо приготовить:

  • компрессор от ненужного холодильника (с реле);
  • аварийный автоматический клапан;
  • манометр, редуктор;
  • емкость-ресивер (газовый баллон);
  • фильтры автомобильные (для бензинового и дизельного двигателя).

Оптимальным для сборки устройства вариантом послужит мотор-компрессор от советского холодильника. Подобный компрессор рекомендуется оснастить опорной рамой из металлической профильной трубы.

Обратите внимание!

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Кроме того, для сборки устройства необходимо приобрести:

  • выключатель (тумблер);
  • армированный шланг;
  • водопроводную разводку (тройники, трубки, хомуты).

Компрессор высокого давления своими руками

Процедура создания компрессора для генерации давления своими руками довольно проста, провести ее можно в собственном гараже. Пошаговая инструкция выглядит следующим образом:

Для начала находится требующий газовый баллон, с которого выкручивается вентиль и сливаются остатки газа.
После этого проводится снятие мотора со старого кондиционера или другого подходящего устройства.
Выкручивается вентиль.
Газовый баллон заполняется водой.
Сверло используется для получения отверстий, которые подходят для фиксации клапана и редуктора.
Выступающие элементы должны быть отрезаны. За счет этого существенно упрощается применение компрессора.
Новый сгон наваривается для упрощения подсоединения другого оборудования.
Специалисты рекомендуют сделать специальный элемент, который требуется для фиксации колес. Они существенно упрощают транспортировку компрессора из газового баллона по территории.
Следующий шаг предусматривает создание полки, на которой будет устанавливаться двигатель. При создании полки стоит учитывать тот момент, что она должна обладать повышенной жесткостью. В противном случае при работе будет возникать вибрация, за счет которой ухудшаются эксплуатационные качества установки.
Сделать устройство более привлекательным и продлить его срок службы можно за счет покрытия поверхности лакокрасочным материалом.
Выполняется подключение электричества и шлангов

Этому моменты следует уделить особое внимание, так как неправильное подключение электропроводки может стать причиной возникновения большого количества различных проблем.

Этот вариант исполнения можно назвать достаточно простым, а также недорогим. Он подходит для решения большинства задач в домашней мастерской. Конечно, конструкция не обладает характеристиками, которые свойственны промышленным вариантам исполнения.

Компрессор для генератора дыма

Смастерить компрессор для дымогенератора коптильни несложно своими руками. Секрет успеха кроется в грамотном расчете мощности устройства.

Потребуются следующие детали:

  • вентиляторный блок (монтируют из осевого вентилятора от компьютера);
  • тара из пластика емкостью 10 литров;
  • тройники для водопроводных труб;
  • трубка или прочный шланг;
  • резистор переменного сопротивления.

Порядок работы.

  1. Вентилятор монтируют в прорези пластиковой емкости и надежно закрепляют.
  2. Выходной шланг помещают в горлышке емкости. Соединение должно быть герметичным в обязательном порядке.
  3. Для регулировки оборотов в схему питания вентилятора включают резистор переменного сопротивления.

Основным назначение этого приспособления является постоянная подача воздуха с небольшим давлением.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Разновидности

Планируя установку нагнетателя своими руками, стоит сразу определиться с видом устройства. Есть самодельный вариант, но также осуществляется продажа готовых к установке систем.

Второй вариант более предпочтительный.

Механический нагнетатель приводной, имеет во многом одинаковую конструкцию и принцип работы. Но сам привод может быть разным. Как и цена всего узла.

Привод бывает:

  • прямым (от коленвала напрямую);
  • ременным (зубчатый, плоский или клиновый ремень);
  • с зубчатой передачей;
  • цепным;
  • электрическим.

Что же касается самих нагнетателей, то тут можно выделить несколько разновидностей.

Кулачковый

. Самый старый вариант, который можно встретить на авто с огромным пробегом. Есть и современные аналоги. Наиболее известным считается Roots. Он же воздуходувка в народе. Дорогие, но по производительности себя не оправдывают. Потому спрос низкий.

Винтовой

. Устройство напоминает предыдущий вариант. Отличается компактными размерами и солидными показателями производительности. Но и цена превышает кулачковые аналоги. В основном винтовые узлы применяются на дорогостоящих спортивных автомобилях.

Центробежный

. Самый популярный и распространенный вариант в настоящее время. Внешне напоминает турбокомпрессор. Сравнительно недорогие, легкие и компактные. Без проблем устанавливаются на авто, могут использовать разные способы монтажа.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

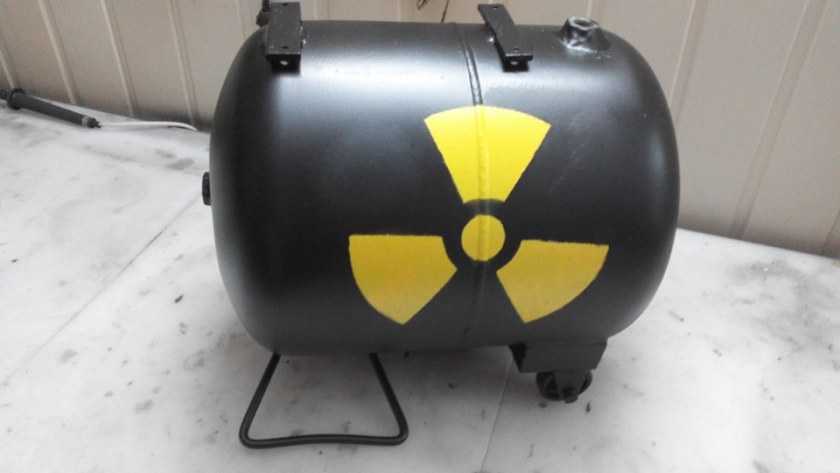

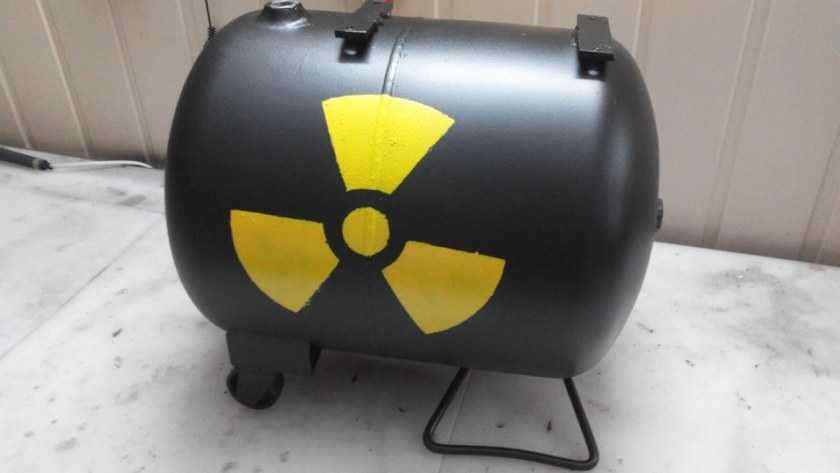

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

  1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
  2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
  3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
  4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

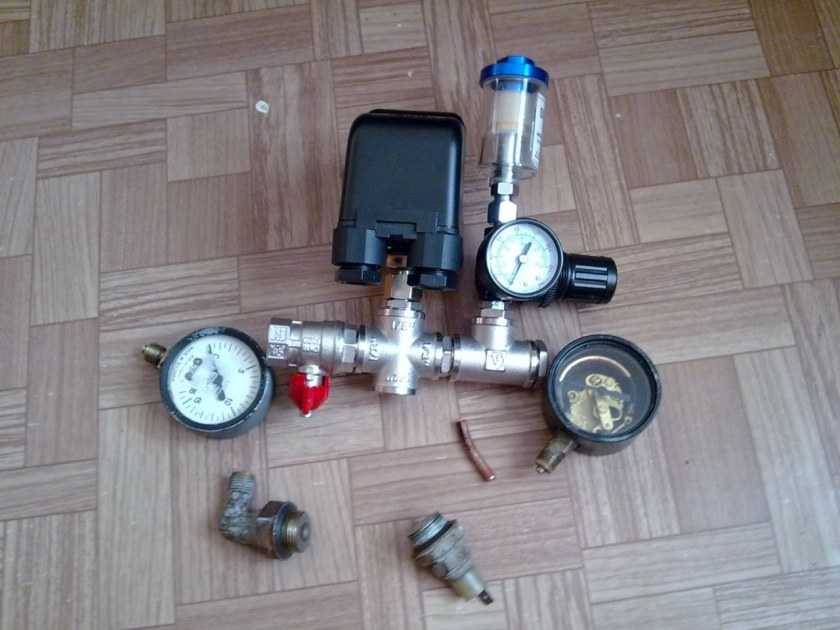

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

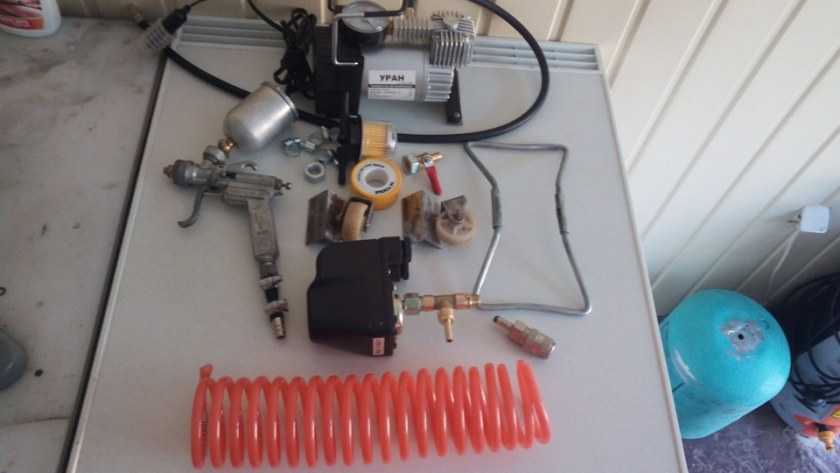

  • Компрессор;
  • Ресивер;
  • Реле давления;
  • Манометр;
  • Фильтр-редуктор;
  • Аварийный клапан;
  • Фитинги, переходники;
  • Сантехнические прокладки, фум-лента, герметик;
  • Кабели, выключатель, штекер;
  • Гибкий маслоустойчивый шланг;
  • Лист ДСП
  • Ножки-ролики, болты, гайки, шайбы и инструмент.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

  • Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
  • На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
  • Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
  • С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
  • Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
  • Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Используя детали и узлы б/у, а также свой труд, можно сэкономить немалую сумму денег, подарив, кроме того, вторую жизнь нескольким работоспособным вещам, за что природа скажет вам спасибо.

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.

Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
