Запоры на ворота гаражные: разновидности и особенности

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

  • начертите чертеж будущих ворот с нанесением всех размеров;
  • вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
  • все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
  • сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
  • уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
  • сваркой прихватываем все элементы, зачищаем все швы;
  • на каждый угол рамы ворот надо приварить обрезки уголка;
  • аналогично варим вторую раму;
  • примеряем готовую конструкцию в проем и подгоняем по размерам;
  • теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

Пример второй, вертикальный засов

Общая конструкция схожа, также всё сварное, есть замок, внутренний засов, со схожим секретом, но дополнительно, открывающаяся створка имеет нижний вертикального монтажа запор, который поднимается тросом, им же опускается в гнездо.

В воротах имеется скрытое отверстие, замаскированное (в районе замочной скважины, поэтому со стороны кажется, что человек просто открывает замок), в котором фигурной отвёрткой (в данном случае шестигранник) вращается небольшая шестерня. Она приводит в действие трос, поднимающий запор.

Эти ворота также никто не смог вскрыть, хотя попытки были. Но, честно говоря, проблем с эксплуатацией тут немного больше. Во-первых, приходится приложить усилие, чтобы запереть вторую створку, во-вторых, была ситуация – трос заело, запор не открылся. После этого владелец подстраховался, сделал аварийный трос, которым можно вручную поднять запор, в случае аварии. Найти, где он спрятан, сложно, без инструмента его не вытянуть, а догадаться для чего он тут вовсе невозможно.

Мы рассказали это для того, чтобы Вы понимали, стандартные засовы и запоры хороши, надёжны, крепки, но без использования смекалки, придумывания секретов, приложения своих рук, не все запоры смогут противостоять попыткам вторжения в Ваш гараж.

Это интересно: Резак для пенопласта своими руками: рассказываем обстоятельно

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

  • ножовка по металлу;
  • сварочный аппарат;
  • тиски;
  • молоток;
  • металлический штырь (труба);
  • трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Всем привет! Когда делал ворота для своего нового гаража, озадачился вопросом идеальных запоров для ворот. Простые штыри не удовлетворяли никак. Во первых не добиться плотности поджатия ворот, во вторых при попадании снега или льда между рамкой и воротиной закрыть их не получится.Пытался сделать вот такую систему подсмотрев идею в интернете

Больше интересных бюджетных вариантов в сети мне найти не удалось, поэтому и решил сделать данную запись в блог, о данной системе запоров.

Сделать простые запоры на гаражные ворота своими руками можно за пару часов, более сложные конструкции потребуют наличия деталей и инструментов. Тот факт, что чем проще механизм, тем он надежней подтвержден практикой.

Разновидности засовов

Фляжные запоры в своей конструкции имеют рычаг и работают по принципу защелок на флягах и бидонах, отчего и произошло название. Эти запоры отлично подтягивают к раме ворота и плотно их прижимают.

Но есть еще и контейнерные запоры. В основе этой конструкции лежит кулачковый механизм, который вращает шток для закрытия и открытия, вам будет достаточно приложить немного усилий. Функционирующие замки этого типа могут быть с особым секретным механизмом.

Талрепы, или винтовые запоры отлично притягивают к раме ворота, но открывание и закрывание в этом случае будет занимать массу времени.

Запор типа «вертушка»

Это достаточно простой, но эффективный засов для гаражных ворот своими руками, и в продаже такой найти очень сложно. Но вы можете легко сделать такой запор своими руками. Он будет находиться внутри гаража, снаружи не будет никаких деталей, а значит, открыть будет невозможно. Вертушка выступает в роли фиксатора створок, ее можно закрыть и открыть лишь изнутри, и выходить и входить можно будет через калитку, которая запирается снаружи.

Вертушка – это железная прямоугольная полоса или прямоугольная профильная труба, где в виде оси выступает сквозной болт. Сделать его просто:

  1. В роли запорного механизма для двустворчатых ворот можно выбрать деревянный брус или металлическую полосу (0,5 см). Длина полосы/бруса равна 2/3 ширины ворот.
  2. На болте крутится вертушка (1,2-1,5 см), его устанавливают в закрепляющую створку ворот на уровне земли в 0,6-0,7 м для удобства открывания и закрывания ворот.
  3. С двух сторон створок на высоте 0,6-0,7 м нужно приварить два профиля паза, в них должна свободно входить полоса задвижки при закрытии.
  4. Расстояние – приблизительно по центру каждой створки ворот – полоса в положении «закрыто» должна чуть выступать за края профиля, который удерживает створки.
  5. Для легкого и удобного прокручивания на болт следует надеть две шайбы.

Засов-шлагбаум

По конструкционным особенностям все похоже на засов типа «вертушка», но запирающая полоса из металла должна быть плотно зафиксирована не в отдельно приваренных нешироких пазах, а в швеллере, который приваривают по всей ширине второй створки. Как сделать засов для гаражных ворот? Нужно будет приварить проушины на концах швеллера и полосы для запирания, чтобы вы смогли фиксировать засов при помощи навесного замка.

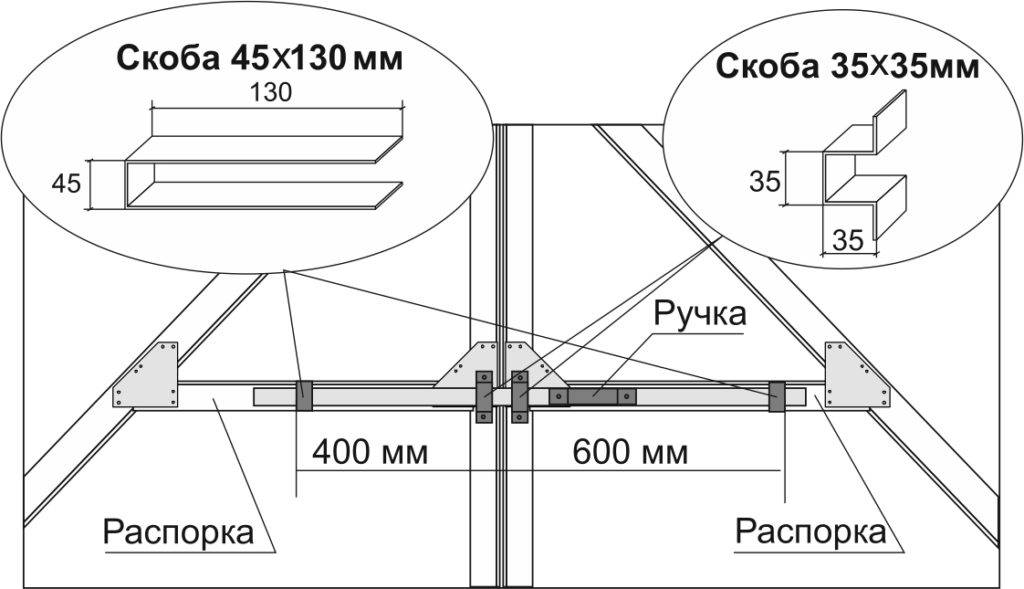

Сдвижной засов с возможностью фиксации

Если сделать шлагбаум или вертушку своими руками просто, если у вас есть сварочный аппарат, то для создания надежной и хорошей задвижки для гаражных ворот лучше обратиться в специализированные магазины. В зависимости от того, из какого материала выполнены створки, вы сможете выбрать дизайн и размеры задвижки.

Единственный недостаток такого засова – нет прочности фиксации, и при сильном ветре створки из профнастила будут перекручиваться. По этой причине установите 3 задвижки, которые будут фиксировать створки через промежуток в 50 см снизу и одну из них по центру на ребрах жесткости.

Шпингалеты вертикального вида

Вертикальный засов на гаражные ворота представляет собой согнутую с одной стороны арматуру в виде буквы Г (12-14), длина которой будет 0,7 м.

Запирание створок проводится по такому принципу:

К воротам, а именно к створкам, приварите кусочки трубы, диаметр прута арматуры должен подходить по размерам к трубе.
Цементируем в пол гаража с двух сторон пару кусков трубы – это будет ваша фиксация для запорной арматуры.
При закрытом положении фиксация будет благодаря опущенным в трубу прутам, и ворота будет невозможно открыть снаружи.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

  1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

    Простой засов вертикального типа на воротах

  2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
  3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
  4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

    Различные размеры засов на пружинах для ворот

  5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
  6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
  7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
  8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
  9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Шлагбаум для ворот гаража

Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.

отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки

Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
сверлим отверстие для болта в створке ворот, приложив полосу запора;
важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.

Потайной замок

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

  • сверлят специальное отверстие для резьбового участка болта;
  • толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
  • с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
  • на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Шлагбаум для ворот гаража

Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.

отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки

Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
сверлим отверстие для болта в створке ворот, приложив полосу запора;
важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.

Дополнительно в последнем пазе можно сделать проушины для крепления навесного замка. На видео процесс понятен и прост в исполнении, нужна только сварка и несколько полос металла. https://www.youtube.com/watch?v=ir22ua7vpa8
