Основные мероприятия по обслуживанию откатных ворот
Если установленные ворота открываются вручную, то есть если в них отсутствуют автоматика и приводной механизм, то их обслуживание, в принципе, сводится к минимуму:
- устранение участков коррозии на металле как на поверхности всех элементов, так и в местах сварки;
- смазка вращающихся деталей.
Если в состав конструкции входит электрический привод, то число периодически выполняемых операций возрастает. В частности, ни в коем случае нельзя забывать о следующем:
- очистке концевиков и фотоэлементов;
- проверке напряжения;

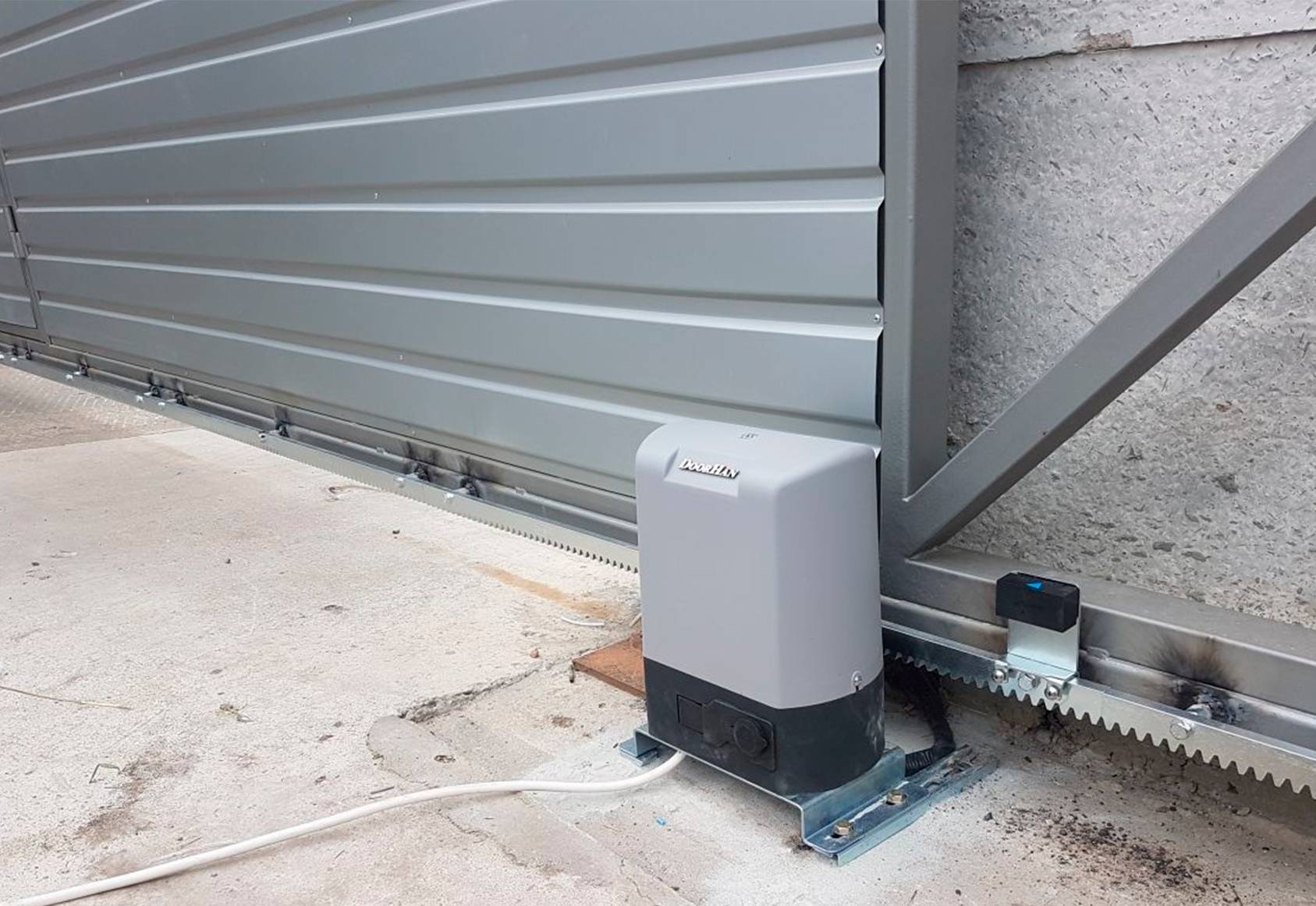

- очистке от грязи шестерни и зубчатой рейки.
Причем особое внимание следует обращать как на шестерню, так и на рейку. Потому что грязь на них собирается особенно быстро
Выбор и расчет материалов с фурнитурой
Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:
- Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
- Поликарбонат. Материал для тех, кто хочет легкие ворота.
- Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
- Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
- Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
- Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.
Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.
Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети
Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики
Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.
- Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
- Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
- Если забор закрывается профнастилом, то его уйдет около 8 м2.
- Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
- 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
- Для фундамента приобретается арматура 20 м сечением 10-15 мм.
- Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.
Инструментарий для работы:
- лопаты: совковая и штыковая;
- бетономешалка;
- сварочное оборудование;
- шуруповерт (клепочник);
- рулетка;
- молоток;
- болгарка;
- маркер.
Фундамент на сваях
Если грунт на участке может просесть, он болотистый или глинистый то лучше изготовить свайный фундамент. Такое основание бывает:
- Винтовое.
- Монолитное.
Винтовые металлические сваи – оптимальный вариант с точки зрения трудовых и денежных затрат. Чтобы эта конструкция могла использоваться как можно дольше, ее защищают антикоррозийными веществами или заливают бетоном.
При создании монолитного фундамента из свай в почву погружают армированные столбы, необходимые как опора для швеллера. Отдельные сваи скрепляют вместе ЖБ поясом.
Если столбы забора не способны заменить опоры для ворот, то подготавливают яму, в которую устанавливают столб.
1 этап – проект откатных ворот из профнастила
Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.
Эскиз откатных ворот из профнастила
Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.
Эскиз откатных ворот
Схема откатных ворот из профнастила
Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.
Схема откатных ворот
Чертеж откатных ворот из профнастила
Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.
Чертеж откатных ворот
Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.
Выбор автоматики для откатных ворот
Хотя откатная створка отлично открывается и вручную, не создавая сложностей даже женщинам, детям и старшему поколению, все же гораздо комфортнее, когда все происходит автоматически. Для открытия (закрытия) будет достаточно легкого нажатия на брелок: вам не придется выходить из машины и тратить дополнительное время. Автоматизировать откатные ворота значительно проще и дешевле, чем распашные. Главным элементом системы управления является привод.
Чтобы система автоматизации откатных ворот исправно функционировала годами, при выборе привода нужно обращать внимание на несколько базовых параметров
- Рабочий ресурс мотора – от этого показателя зависит количество рабочих циклов электропривода.
- Мощность двигателя – подбирается исходя из габаритов и веса створки, модельный ряд начинается с двигателя мощностью 500 Вт, рассчитанного на конструкцию до 500 кг массой.
- Рабочий диапазон температур – оборудование должно функционировать без затруднений при -60 … +30 ˚С.
- Устойчивость к перепадам напряжения – в диапазоне 160-270 В.
- Простота управления – интуитивно понятный интерфейс, быстрая настройка.
- Универсальность – при необходимости в систему можно интегрировать управление уличным освещением и элементы безопасности (фотоэлементы, сигнальная лампа).
Даже в стандартной комплектации автоматика не только повышает уровень комфорта, но и обеспечивает безопасность эксплуатации откатных ворот. При этом стоимость базового комплекта автоматики с приводом, монтажным набором, пультами ДУ и ключами разблокировки в рамках общего бюджета, выделяемого на откатные ворота, не столь значительна, чтобы отказаться от него в целях экономии.
Какие сведения необходимо учесть в чертежах и в проекте
Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом примерно 2,5 см. Причем опорная рама требует заливки большого фундамента, потому что значительная часть нагрузки придется именно на него. Длина фундамента должна, в принципе, составлять 2,4 м, а ширина – 0,5 м.
Более того, нужно также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения ям для фундаментов опорных участков. Потому что это будет способствовать безошибочной заливке и монтажу рам.
Размеры полотна
Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:
- размеры автотранспорта, который будет въезжать на участок;
- угол въезда автомобилей;
- свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.
Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.
Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль
Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.
Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.
Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.
Установка ворот
Установка полотна ворот выполняется поэтапно:
- Разметка необходимого места для перемещения сдвижной створки.
- Изготовление роликовых тележек.
- Расчет пределов перемещения роликов.
- Сборка.
- Регулировка полотна ворот и проверка работы роликовых опор.
- Крепление концевого ролика.
- Установка направляющего кронштейна.
- Устройство ответной опоры.
- Обшивка каркаса ворот.
- Крепление ловителей и необходимой автоматики.
При изготовлении откатных ворот производят расчет места для перемещения и их установку. Во время сборки конструкции их устанавливают в профиль и слегка перемещают в сторону центра закладной, на них устанавливают полотно ворот строго вертикально.
Ответный столб необходимо для крепления ловителей, и одновременно дает возможность прикрыть образующийся технологический зазор. Монтируют его вплотную и фиксируют, закрепив к столбу ограждения напротив закладного элемента.
Полотно ворот можно обшить, используя различные материалы, к примеру, профнастилом или древесиной. Способ обшивки выбирают с учетом дизайна конструкции и материала.
Технология заливки фундамента
Траншею с установленным каркасом заливают цементным раствором. Делать это нужно в два-три приема, давая подсохнуть предыдущему слою. Когда арматурная решетка залита раствором на три четверти, между выступающими частями каркаса продевают горизонтальные швеллера и, выравнивая их, надежно фиксируют сваркой. Теперь приваривают продольный швеллер, поверхность которого должна находиться вровень с грунтом. Заливают все раствором и оставляют высыхать.
Если все сделано правильно, схема фундамента под откатные ворота подобрана верно, а также использованы соответствующие материалы, то фундамент и сами ворота прослужат качественно и очень долго.
Выбор строительного сырья и комплектующих для ворот
Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.
Выбор материала
Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:
- стеновой профнастил, который весит мало, без труда монтируется, не портится из-за механического воздействия и выглядит эстетично;
- листы металла, отличающиеся большим весом и поэтому требующие особых умений при монтаже, но гарантирующие высокую прочность конструкции;
- древесину, главные отличия которой — привлекательный вид и быстрая порча при отсутствии должного ухода (требуется обязательная обработка защитными средствами);
- кованые элементы, делающие ворота настоящим произведением искусства, но требующие серьёзных вложений.
Стеновой профнастил имеет малый вес, поэтому легко монтируется
Комплектующие
Для изготовления дверной конструкции понадобятся следующие детали:
- несущий профиль;
- опоры к роликам и каретки;
- поддерживающие ролики, которые будут ограничивать колебания;
- верхний и нижний уловители;
- ролик, выполняющий роль опоры;
- заглушки для направляющей.
Выбирая комплектующие, следует исходить из размеров и веса ворот
Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.
Консольные
Для того чтобы исключить ограничения по высоте проезда и предотвратить контакт с наземным рельсом, были изобретены консольные ворота. Они самые сложные в исполнении, но именно такая модификация больше всего подходит для российского климата. Поэтому далее в статье будет приведен подробный план и чертежи по теме: как сделать консольные откатные ворота своими руками.
Полотно данной конструкции не контактирует с поверхностью. Оно нависает над проездом. Сама створка крепится к несущей балке, которая при помощи роликовых тележек фиксируется на фундаменте. В зависимости от местоположения направляющей балки консольные ворота делятся на откатные конструкции с верхним, срединным и нижним расположением несущей балки.
Первые два варианта оправданы, когда есть возможность подвесить консольные узлы на капитальную стену здания либо присутствуют какие-либо сооружения и конструкции, способные выдержать нагрузку от ворот. При отсутствии вышеперечисленного, придется корпеть над возведением специальной силовой конструкции, что не всегда выгодно.
Сборка каркаса створки
Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.
Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).
После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.
Советы по отделке и эксплуатации
Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.
Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям
Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.
Ворота из пластизола отличаются прочностью и практичностью
Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.
Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:
- не создавать препятствий для движения ворот;
- визуально контролировать открытие и закрытие конструкции;
- не стоять в зоне движения створки;
- отказываться от использования ворот при повреждении управляющих устройств;
- не пытаться самостоятельно переделать конструкцию ворот;
- не использовать ворота как средство для перемещения каких-либо объектов.
Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.
Декор
Основным украшением территории являются ворота, дополненные декоративными элементами. Подобные конструкции выглядят презентабельно и солидно вне зависимости от того, из какого материала они выполнены. Различные фотоэлементы, дополнительные детали и прочие мелочи кардинально преображают участок в лучшую сторону.
Украсить откатные ворота помогут такие интересные варианты:
- сверху будут великолепно смотреться кованые элементы, отличающиеся друг от друга своими размерами и формами;
- украсить двойные ворота с лицевой стороны можно коваными решетками или презентабельными узорами, выполненными в технике ковки;
- можно расположить украшение по углам створок, а также по всей их площади;
- необычно и стильно выглядят декорации, которые вырезаны из профлиста и размещены на лицевой стороне конструкции;
- профиль рамы и несущие столбы можно декорировать профилями, выполненными в различных формах.
