Складные ворота для гаража: как установить правильно

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

  • Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
  • Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Столбы и петли

Львиную долю времени при изготовлении столбов отняла отцентровка фланцев, но с добавлением уголков и изменением способа их фиксации, все получилось. Благодаря выведенному при бетонировании закладных горизонту, при креплении столбов не возникло необходимости в сложном крепеже и дополнительных шайбах-гайках. Детали соединились без танцев с бубнами, а «наноотклонения» от вертикали будут компенсированы при регулировке петель.

Для защиты столбов в месте соединения с закладной, использовал не только толстый полиэтилен, но и собранный на скорую руку габион.

Еще в процессе выбора ворот ShurickF наткнулся на необычную конструкцию петель, позволяющую регулировать все важнейшие параметры:

  • зазор между столбом и створкой;
  • вылет створки относительно оси столбов;
  • высоту расположения створок.

В отличие от обычных петель, эти дают возможность нивелировать огрехи сварки, которых не может не быть из-за отсутствия опыта. Плюс, в случае перекоса столбов в результате пучения (болото стало посуше, но никуда не делось), для выравнивания положения створок будет достаточно небольшой регулировки.

Цена вопроса составила пять тысяч рублей, но «ИМХО оно того стоит». Правда, позиция заказная, из-за чего получилось две недели простоя.

Сборка следующей рамы под текущие ворота

Усиленный такой вот металлический каркас стоит собирать только из мощных таких непростых уголков.

Собирается боковая часть рамы, в основе её 100 мм уголок из стали. Сначала 2-е боковые эти вертикальные, отмерим их по нужной высоте и просто обрежем.

Ставим такой уголок

После уже будем приворачивать поперечины. Стоит следить за тем, чтобы рама была только цельной и для этого между уголками пристраиваем полосу. Её следует укреплять строго горизонтально и делать шаг в один метр. При отсутствии такой полосы легко можно заменять её на уголок меньшего размера, и для этого применим 50 мм. Вбиваем фиксаторы. Это необходимо для дополнительного укрепления полотна. Раму фиксируем. Для фиксации нужно плотно заполнить при помощи цементно-песчаного раствора отверстия и плотно подбить при помощи кувалды штыри арматуры. Только после того как вы уже забили штыри можно будет отмерить от текущего каркаса 50 мм и просто подрезать лишнее, и вот после штыри загнуть вверх и приварить их к каркасу намертво.

Отбиваем горизонталь

Можно смело перейти к секторам его верхним и нижним. После уголок вам строго горизонтально стоит расположить и применить уровни. В данном этапе стоит обратиться за помощью именно гидроуровня, поскольку неточности легко может дать столярный уровень.

Сварка каркаса

Подобно боковым секторам теперь можно смело закрепить нижний и верхние такие сектора. Заранее стоит приварить именно несущие уголки и только после пристраивать поперечины делать из показанных полос.

Финишная отделка

Когда проем не совсем создавался ровным можно заполнить после зазоры при помощи цементно-песчаного вида его раствора или лучше полностью вам заштукатурить все ровно с уголками.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Сделать удобнее пользование раздвижной входной системой позволит установка автоматики. Для этого используется система с верхним или нижним приводом. Первая устанавливается в верхней части створок и не требует закладки фундамента, но имеет ограничения по высоте — не более 4,5 м.

Преимущества ворот, складывающихся гармошкой:

  • занимают минимум свободного пространства благодаря своей компактности;
  • могут быть установлены с внешней или внутренней стороны проема;
  • неприхотливы в эксплуатации, служат длительное время;
  • крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
  • не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

Установка ролика на складную створку

Направляющей для ролика будет служить уголок. Его привариваем к балке над воротами. Чтобы закрепить ролик к складной створке необходимо к ее каркасу с края, где она не прикреплена навесом к стойке, приварить пластину. К ней приваривается металлический закаленный штырь.

На одном конце он должен быть согнут под кутом в девяносто градусов, диаметр его должен соответствовать диаметру отверстия в ролике. Загнутый конец вставляется в ролик и закрепляется с обеих сторон шайбами и шплинтами или обычными гайками. Шплинты вставляются в заранее заготовленные отверстия в штыре.

Перед тем, как окончательно приварить пластину со штырем, складные ворота необходимо выставить так, чтобы не было зазоров внизу и вверху проема.

Секционные ворота

Одним из привлекательных вариантов являются секционные гаражные ворота. Они имеют следующие особенности:

  • включают в себя несколько секций, которые соединены между собой при помощи специальных металлических петель;
  • смещаются по направляющим, плавно переходя из вертикального положения в закрытом виде в горизонтальную поверхность при их открывании;
  • в открытом виде они находятся под потолком и не требуют дополнительного места.

Такая конструкция экономит место перед воротами и внутри гаража. Она обладает достаточной прочностью и позволяет ее использовать фактически в любом гараже.

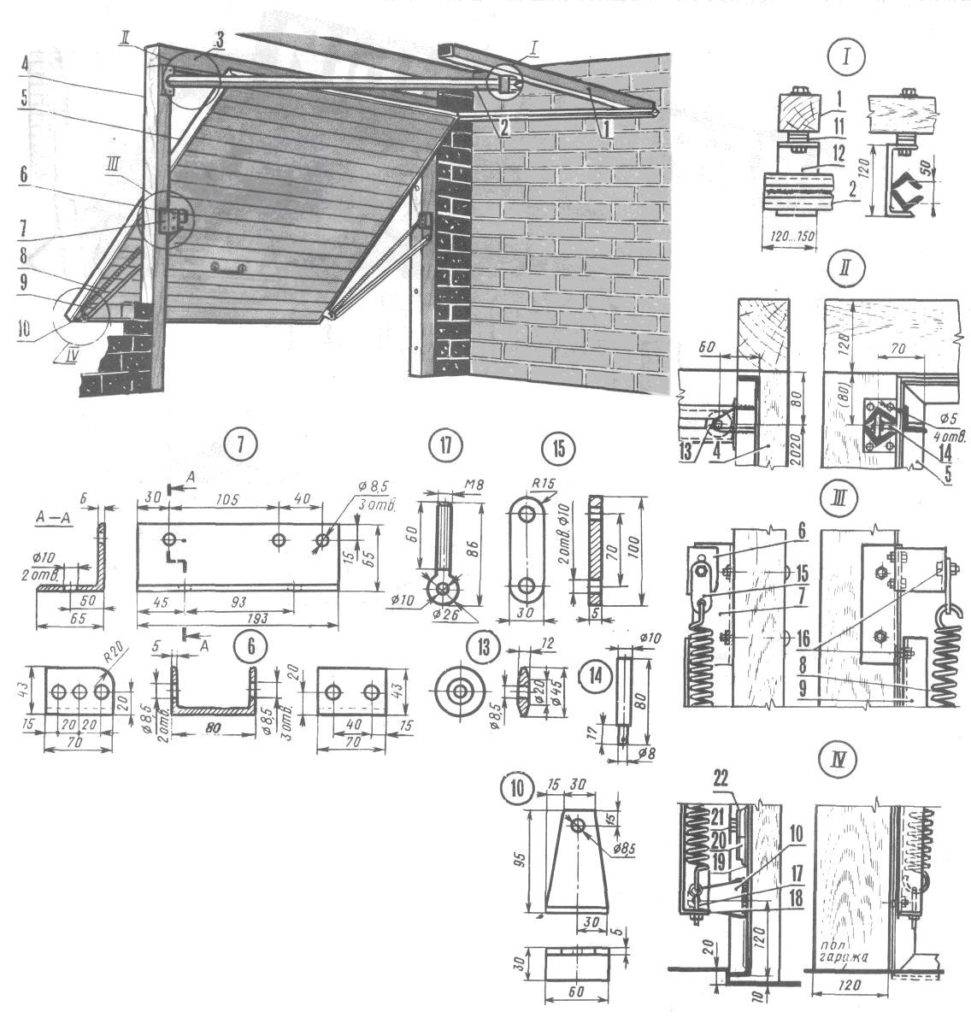

Чертеж подъемных гаражных ворот

Дом

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

К достоинствам таких конструкций можно отнести:

  • Их сложно взломать.
  • Открываются без необходимости прикладывать усилия.
  • При правильной технологии создания отличаются долговечностью.
  • Сохраняют внутреннюю площадь.
  • Можно устанавливать в различных гаражных проемах.

Недостатки:

  • Сложность выполнения работы.
  • Механические составляющие конструкции могут быть перегружены.
  • Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

  • Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
  • Створка поворотного типа, вмонтированная в раму из стали.
  • Возвратной пружины – нужна для закрытия в ручном режиме.
  • Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

» alt=»»>

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

  • Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
  • Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

  • Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
  • Дрель.
  • Гаечные ключи.
  • Рулетка.
  • Отвертки.
  • Уровень.
  • Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
  • Возвратные пружины.
  • Уголки.
  • Кронштейны.
  • Противовесы.
  • Направляющие полозья.
  • Трос.
  • Выбранные элементы для создания створки.
  • Сталь для отделки.
  • Профильная труба.

Пример конструкции с автоматизацией

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема

Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

  1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
  2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
  3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

  • строительный уровень и рулетка;
  • металлические листы для формирования полотна створки;
  • аппарат для сварки;
  • электрическая ножовка по металлу;
  • дюбеля и кронштейны;
  • электродрель;
  • металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Похожие самоделки

Самоделка из старого гаечного ключа

Органайзер в мастерскую из пластиковых труб

Удобные стеллажи для гаража своими руками: экономим место

Фиксатор для домкрата: оригинальное решение своими руками

Делаем своими руками смазку WD-40

Каркасный гараж: делаем самостоятельно

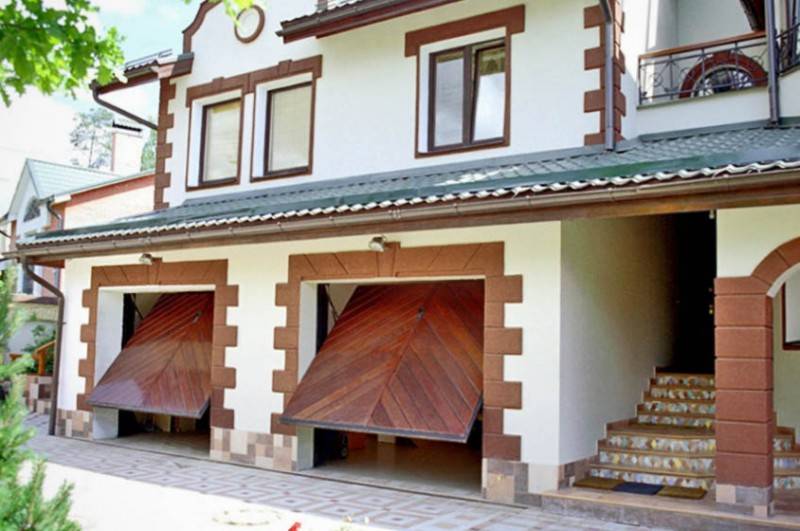

Принцип действия подъемных ворот

Вы можете попробовать установить подъемные ворота для гаража своими руками. Для этого обязательно изучите  чертежи, фото и видео. Важным преимуществом подъемных установок считается несложный механизм действия. Система собирается из рамы и деталей направляющих, с применением которых производится перемещение. В качестве основания применяется стальная рама, которая устанавливается в проем гаража. При самостоятельном производстве для нее применяются трубы из металла с прямоугольным сечением.

На чертеже можно видеть основные элементы системы

В момент открытия конструкции задействуются специальные рычаги и механизм на роликах, которые производят перемещение конструкции по направляющим. Нижние элементы поднимаются и образуют подобие козырька.

Открывающийся механизм бывает:

  • шарнирно-рычажный более крепкий. Он обеспечивает передвижение полотна по необходимой траектории и не имеет блокировку конструкции. При таком методе необходимо правильно выполнить установку направляющих;
  • устройство на противовесах состоит из специального троса, который монтируется к нижним элементам рамы, а также проходит через специальный противовес. Такая конструкция применяется при значительном весе конструкции.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
