Как врезать замок в калитку из профнастила своими руками?

Накладной замок на калитку из профнастила

Этот тип запорных конструкций показал себя хорошо и считается наиболее часто используемым. В продаже цена этих устройств относительно недорогая, при этом они просты в монтаже. Во время установки требуется зафиксировать механизм внутри калитки. В процессе выбора этого оборудования предпочтение лучше всего отдать механизмам, которые открываются ключом изнутри.

От количества стержней в цилиндре будет зависеть надежность запорной конструкции. Замки характеризуются продолжительным временем службы, они зачастую устанавливаются на калитки из профнастила. Накладные системы бывают сувальдными и цилиндрическими. Установка каждого происходит по-разному.

Первый вид подразумевает кодовую систему, которая имеет высокую стойкость к взлому. Установка на замке бронечашки снижает вероятность его поломки.

Другой тип также не уступает по защищенности от взлома. В основе сувальдного механизма находятся пластины. За счет фигурной формы эти замки обладают такими преимуществами:

• маленькие размеры;
• установка бронированных накладок;
• повышенный уровень защищенности от взлома.

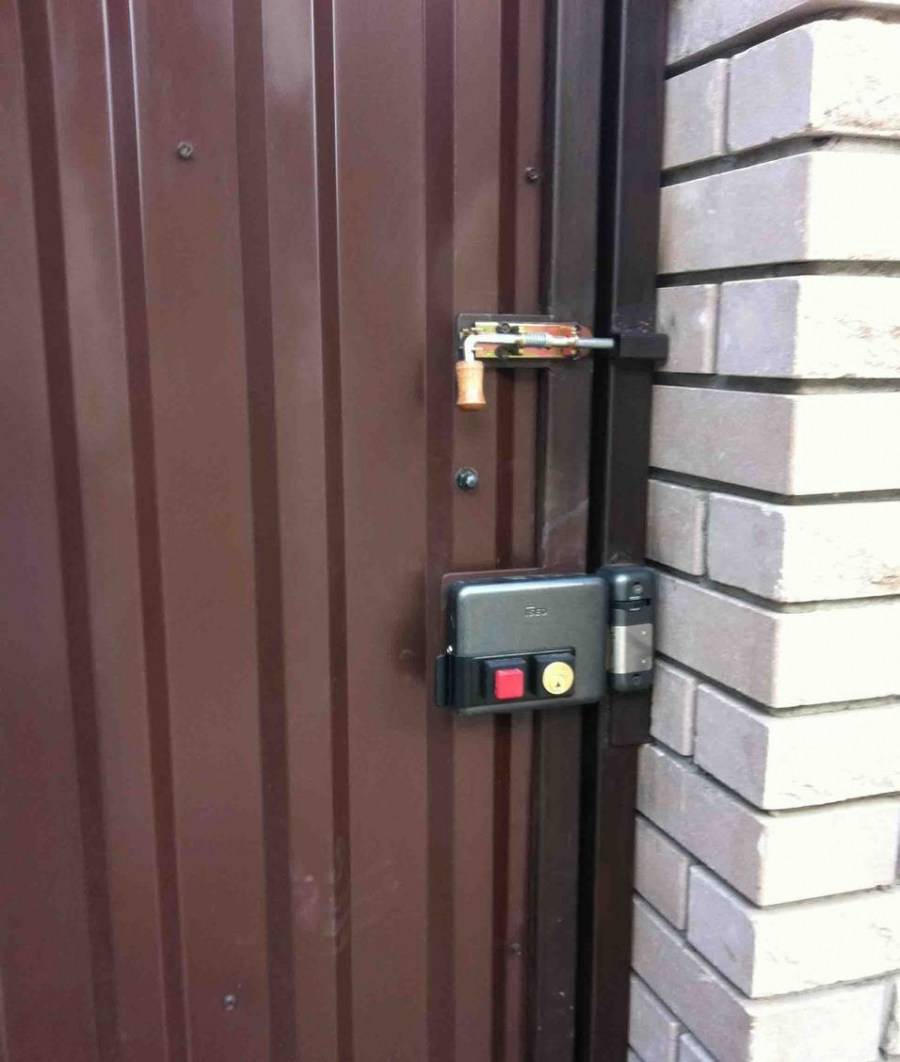

На фото изображен накладной замок на калитке.

Делаем выбор

Зайдя на форум, можно увидеть множество вопросов о том, как найти хороший замок для калитки, если полотно профлист, каркас труба и другие материалы. Отзыв на такие вопросы от разных людей не совпадает, но большинство склоняется к покупке фирменных моделей.

Пример готового к использованию накладного устройства

Модели Apecs простые, врезные с различным количеством задвижек. Сделать запор можно самостоятельно, имея стамеску, дрель, отвертку.

Усиленная недоступность и секрет в механизме моделей Cisa и Kale. Сувальдный механизм задвижки бывает круглой и прямоугольной формы по 3–5 шт.

Пример круглых сувальдов

Леруа Мерлен представляет серию запоров, в которых прочный стержень из титана и сложный ключ. Имеются модели с ручкой и кожухом для установки на кованые калитки.

Лучшие электромеханические и электромагнитные модели выпускает фирма Дорхан. С открыванием ключом, электронным замком и кодом.

Оборудование козырька над входной группой существенно продлит срок службы запирающего механизма

Каждый выбирает свою модель. Но не стоит экономить на запорах, ведь они защищают дом и участок.

Установка накладного замка на калитку

При условии того, что входная конструкция собрана, вывешена на петлях и покрыта декоративным материалом, необходимо для установки накладного замка на калитку из профнастила подготовить или купить следующие инструменты:

• сварочный аппарат;
• кусок стального листа толщиной 3 мм;
• дрель;
• болгарку;
• угольник.

Схема устройства накладного замка

Подготовка и разметка

Выполнение этих мероприятий начинается с примерки замочного изделия с внутренней стороны калитки. Сделать это необходимо так, чтобы одно из отверстий, в котором планируется к размещению крепежная фурнитура, попадало на вертикальную профилированную трубу. При этом места под сердечник с ручкой должны оказаться выше или ниже от него.

Разметка — важный этап установки

Далее переходим к разметке остальных отверстий на каркасе и выемки под ригель. Если столб на калитке и смежных воротах имеет небольшие размеры или круглую форму, следует приварить на опорный элемент уголок или пластину. Это необходимо для ответной части замка.

От того, как вставить замок на простую калитку из профнастила, будет зависеть период его эксплуатации. Поэтому подготовительным процедурам следует отдать максимальное количество времени.

Установку замка лучше проводить при снятом профлисте

Монтаж

Переходим к обустройству отверстий в каркасе и профлисте. Цель таковых – обустроить места фиксации замка, личины и ручки. После процедуры высверливания по контуру технологические «вторжения» зачищаются шарошкой.

Для подготовки отверстий необходимо использовать сверло по металлу

Аналогичным способом выполняется и паз в столбе под ригельную часть механизма. Затем в поставленный замок устанавливаем сердечник, закрепляем ручки и декоративные накладки.

Проблемным моментом является закрепление гаек с оборотной стороны замка (будет мешать профнастил). В этом случае при креплении листов на кровельные саморезы необходимо ослабить места соединения профилированного материала к каркасу.

При фиксации секций с помощью заклепок целесообразно устанавливать запорный механизм на соответствующие саморезы по металлу. Это обстоятельство избавляет от необходимости предварительного высверливания отверстий для монтажа крепежной фурнитуры.

Еще одно неудобство – верхний или нижний поперечный брус находится на неподходящей высоте. В такой ситуации крепление замка на калитку из профнастила осуществляется на приваренные вспомогательные пластины.

Электромеханические устройства

Указанные замки еще называют кодовыми. Такие устройства являются более надежными, чем электромагнитные, поэтому их приобретают многие владельцы загородных участков. Подобные замки состоят из приборной панели и затворного механизма. Для открытия замка необходимо ввести определенный код на приборной панели. При желании можно поменять установленный пароль.

Недостаток электромеханических замков заключается в том, что для их питания необходимо электричество. При желании можно приобрести замок, который работает от аккумулятора. Взломать поставленный замок практически невозможно, так как для этого потребуется дорогостоящая аппаратура.

Общие требования

Запорный механизм, который крепится на калитку из профлиста, должен отвечать ряду требований:

1. Небольшие размеры. Конструкция, устанавливающаяся на полотно из профнастила, должна быть компактной, калитка – маленьких габаритов и не слишком тяжелая.
2. Защищенность от взлома.
3. Любая конструкция должна быть устойчива к загрязнениям. По этой причине зачастую на уличные двери или ворота ставят сувальдные механизмы. Однако нужно не забывать, что во время попадания в механизм влаги при низких температурах почти любое запорное оборудование может замерзнуть. Во избежание этого требуется защитить отверстие замка специальным кожухом. Его могут поставлять в основной комплектации, либо же он приобретается отдельно.

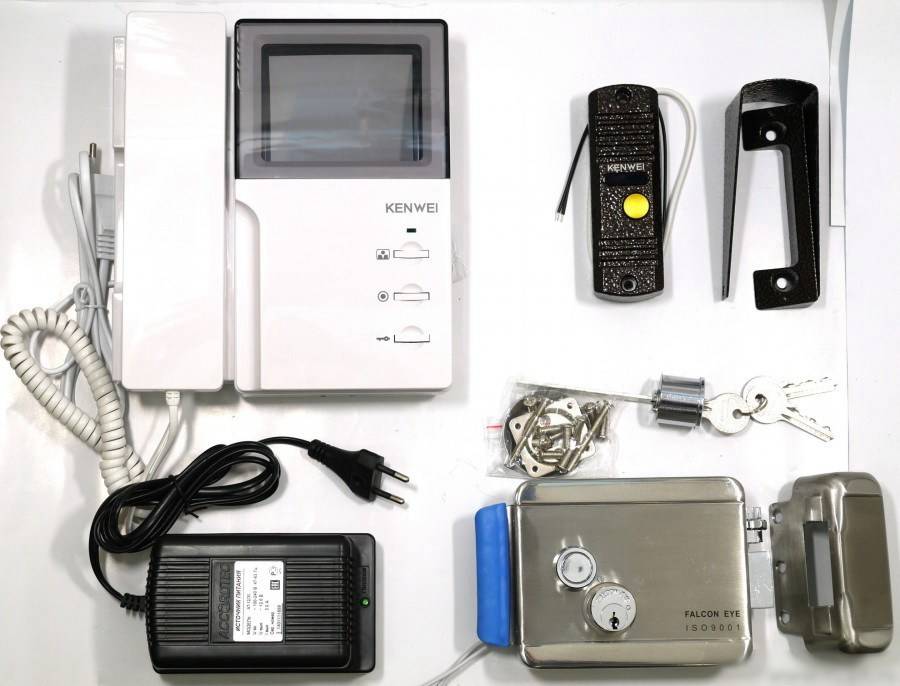

Электромеханический накладной замок для уличной створки

Рассматривая эти параметры по вышеописанным характеристикам, можно определиться, какое запорное устройство выбрать для монтажа. Перед тем как поставить замок, требуется прочитать пошаговую инструкцию по установке оборудования, посмотреть отзывы на форумах по особенностям эксплуатации определенного вида систем.

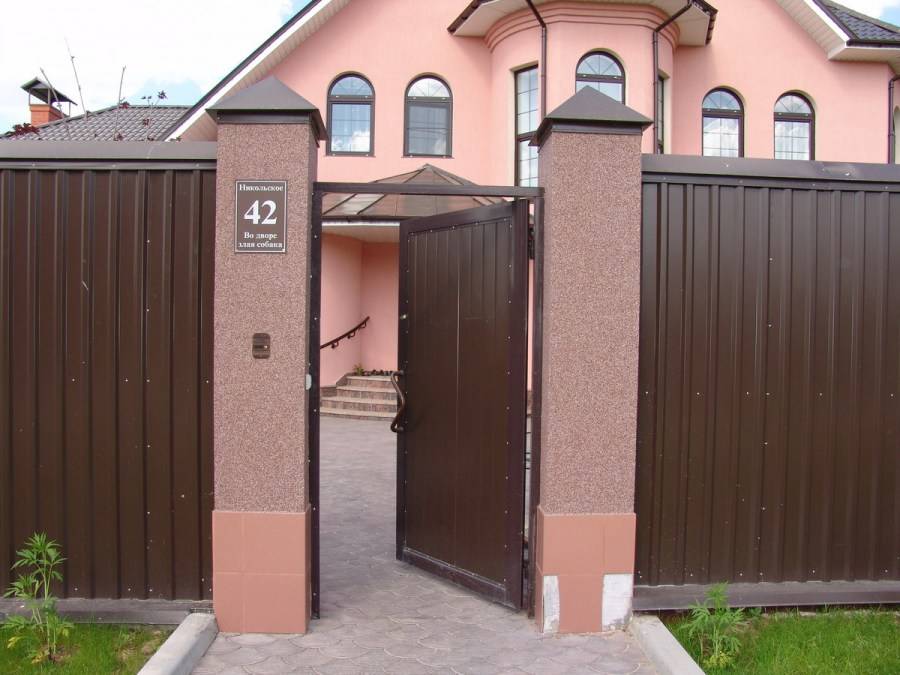

На фото представлена калитка из профнастила.

Вечером

Накладные

Самый распространенный вид уличного замка, устанавливаемого на калитку, благодаря своей надежности и простоте установки. Несложно установить такой замок на калитку своими руками.

По типу запорного механизма различают два вида накладных замков:

1. Цилиндрические. Имеют кодовую систему стержней, чем их больше, тем надежней.
2. Сувальдовые. Механизм замка построен на перемещении пластин (сувальд), их количество и разнообразие форм определяют уровень надежности замка.

Сувальдовые считаются более надежными. Основным их недостатком является наличие габаритного ключа, который неудобно носить с собой.

Навесной замок крепится к дверному полотну с одной стороны, что усложняет его монтаж.

Дорогое качество

Высокотехнологические устройства не могут быть дешевыми. Высокая стоимость и сложность установки, которую невозможно провести без помощи квалифицированный специалистов – пожалуй, единственный недостаток электронных и радиоуправляемых замков. Впрочем, это компенсируется наивысшей степенью защиты от проникновения, которую они обеспечивают.

Сканер или приемник сигнала, блок управления и запирающий механизм – вот основа любого электронного устройства. Сканер может быть настроен на любой из биометрических параметров владельцев участка, так что посторонним лицам практически невозможно его обмануть.

Блок управления, принимающий сигнал от сканера и дающий команду на открытие, закрытие или блокировку запирающего механизма, обычно находится уже на территории участка, вне зоны досягаемости возможных злоумышленников. Да и сам запирающий механизм отличается запасом прочности и износостойкости.

Альтернативой или дублером сканера может выступать приемник радиосигнала или инфракрасного излучения. Такие виды электронных замков можно открывать брелками-ключами, способных отпирать калитку с расстояния.

На случай проблем с электропитанием, конструкция электронных и радиоуправляемых устройств предусматривает установку аккумулятора. Благодаря этому независимо от обстоятельств участок всегда под надежной защитой.

Накладные

Самый распространенный вид уличного замка, устанавливаемого на калитку, благодаря своей надежности и простоте установки. Несложно установить такой замок на калитку своими руками.

По типу запорного механизма различают два вида накладных замков:

1. Цилиндрические. Имеют кодовую систему стержней, чем их больше, тем надежней.
2. Сувальдовые. Механизм замка построен на перемещении пластин (сувальд), их количество и разнообразие форм определяют уровень надежности замка.

Сувальдовые считаются более надежными. Основным их недостатком является наличие габаритного ключа, который неудобно носить с собой.

Навесной замок крепится к дверному полотну с одной стороны, что усложняет его монтаж.

Полезные советы

Чтобы устройство надежно защищало имущество, потребуются некоторые усилия. Вот список главных моментов:

Вся механика требует тщательной смазки, регулярной профилактики

Образование конденсата быстро приводит к окислению и заеданию.
При использовании врезного или накладного замка важно обеспечить строго вертикальное расположение опорных столбов. На некоторых видах грунта зазор между ригелем и ответной планкой может составлять 3-8 мм.
Замок обязательно закрывайте от осадков

Это может быть крыша или отдельный козырек. В крайнем случае используйте обрезок пластиковой бутылки.
При установке электрических систем потребуется гофра для прокладки кабеля.
Перед установкой проверяйте работоспособность. Хорошо, если замок работает плавно, нет проблем с открыванием.
Выбирайте только модели для наружной установки. Изнутри замок должен открываться без ключа на случай, если зимой в замочной скважине застынет вода.

Ручка и запор не должны находиться рядом при установке. Под ручку потребуется отдельный крепеж. Она не должна препятствовать повороту ключа.

Выбираем запорный механизм

Находясь перед выбором запорного изделия, первоначально следует определиться с целями установки. Если есть желание купить устройства с высокой устойчивостью к отказам и воздействию влаги, то беспроигрышным вариантом станут сувальдные представители.

Сувальдные варианты менее восприимчивы к влаге

Также для удобства эксплуатации целесообразно крепить замок такой модификации, чтобы он изнутри закрывался без помощи ключа. Однако здесь необходимым условием является и беспрепятственный доступ с внешней стороны при помощи ключа после такого закрытия.

Следующим определяющим фактором при выборе являются их габариты. Закрывающееся приспособление на калитку не должно быть слишком громоздким и дорогим. Покупать изделия с повышенной надежностью и сложностью замка на изгороди из исследуемого материала бессмысленно. Такая защелка не спасет от злоумышленника, решившего обойти защитное устройство при помощи механического воздействия (резка, рубка) на профлист.

Оптимальное соотношение размеров запирающего устройства

Оптимальными вариантами в одинаковой степени для калиток из профилированного листа являются накладные и врезные механизмы. При этом порядок установки этих защитных устройств значительно отличается, что можно посмотреть на соответствующих видео.

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Технология монтажа врезного замка

Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

Этапы врезки замка в дверь

После этого производят непосредственную установку замка в таком порядке:

1. Корпус фиксируют во внутренней части, закрепляя болтами.
2. Устанавливают цилиндр, регулируя глубину замочной скважины.
3. Сердцевину плотно закрепляют при помощи шурупов и болтов.
4. Крепят ручки, которые будут регулировать положение замочного язычка.
5. В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.

Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.

Замки на калитку – классификация по способу крепления

Существует несколько вариантов крепления. При выборе следует учитывать материал двери, конструкцию, а также с какой стороны она закрывается — с улицы или со двора.

Навесной (амбарный)

Это традиционный замок для уличной калитки, подходит для деревянной двери. Для использования необходимы проушины. Размер подбирают средний. Большие модели тяжелые, не удобные. А компактные менее надежны.

Дужка – наиболее часто атакуемый элемент. От нее требуется прочность, соответствие размеру проушин, а также диаметр не менее 7,5-8 мм.

Главное преимущество – замок не придется устанавливать. Его достаточно просто повесить. Дужку продевают через проушины или другие отверстия и защелкивают. Открывают ключом.Недостатки:

• Легко поддается взлому.
• Открывается лишь со стороны установки.
• Иногда возникают сложности на морозе.
• Отсутствует жесткая фиксация.

Кроме того, амбарный замок на двери оповещает окружающих об отсутствии хозяев, что увеличивает риск проникновения нежелательных «гостей» с улицы.

Чтобы его установить, нужно заранее подготовить и закрепить петли-проушины – плоские для деревянных, угловые для дверей из евроштакетника, стального полотна или профлиста.

Врезной механический

Это самый удобный вариант. Снаружи его открывают ключом, а изнутри он снабжен защелкой. Она фиксирует дверцу в закрытом положении, упрощает открывание с внутренней стороны. В комплект входит ручка.

Замок врезается внутрь, поэтому защищен с обеих сторон. В некоторых моделях замочная скважина закрывается специальной планкой.

Минус – трудоёмкий процесс монтажа. Сначала необходимо подготовить проём, а затем вставить в него короб. Может потребоваться помощь специалиста.

Замок подбирают так, чтобы он пролез в торец. Будьте внимательны и учитывайте толщину дверного полотна.

Еще один недостаток: калитка должна быть надежно зафиксирована на опорных столбах с прочным фундаментом. Если ее хоть немного «поведет» от подвижек грунта, дверь вы не закроете.

Накладной

Его можно ставить на профиль любой толщины, да и монтаж проще. Проемы вырезать не требуется. Чтобы закрепить, высверливают отверстия под шурупы. Для тонкого материала нужно усиление в виде прочной пластины.

Из минусов: уязвим к воздействию атмосферных осадков и перепадам температур, поэтому в работе могут случаться сбои. Чтобы этого не произошло, обустраивают небольшой защитный козырек.

Велосипедный

Именно такой провисел у меня несколько лет, пока его не срезали злоумышленники. Его можно рассматривать как облеченный вариант навесного. Как выяснилось, защищает только от собак. И то, если дверь плотно подходит к забору, не оставляя зазора.

Требования к уличным замкам

Здесь нас ждет открытие: специальных замков для калиток не существует! Большинство производителей не выделяет такую категорию в своей продукции. Исключение – бельгийская компания Locinox. Так что берите обычный – для деревянных или металлических дверей.

Основные требования:

• стойкость к коррозии,
• легкость монтажа,
• износоустойчивость,
• компактность,
• надежность,
• устойчивость к погодным и механическим воздействиям,
• удобство.

Следует исключить возможность замерзания конструкции после оттепели (основная проблема), покрытия слоем льда или снега.

Крупногабаритная система не годится для тонкого металла. А изделие с незащищенным корпусом быстро придет в негодность из-за уличной пыли или попадающей внутрь влаги.

Накладные устройства труднее поддаются взлому (потребуется лом или топор), но их легче установить. Дачники чаще выбирают врезную конструкцию. На двери из профнастила лучше ставить электромеханические или электромагнитные системы.

Виды замков

Все замки для калиток из профнастила классифицируются в зависимости от способа установки и от особенностей замыкающего механизма.

Издавна использовался реечный засов, свободно двигающийся по направляющему жёлобу. Сегодня он встречается редко, потому что у него много недостатков, а достоинств очень мало. А главный минус: его можно открывать только изнутри. Не очень часто применяется так называемый амбарный замок. В наши дни его используют на объектах, которым визит посторонних не принесёт никакого ущерба. А вешают обычно так, чтобы была возможность открывать изнутри и снаружи.

Различные виды замков для калитки из профнастила Если есть что охранять, устанавливают современные навесные, врезные и накладные замки. По типу замыкающего механизма они бывают:

• механические;
• электрические;
• комбинированные.

К механическим устройствам относят те, которые открываются при помощи металлического ключа или набора цифр на поворачивающихся кольцах. Это несложные изделия, установка их очень проста, стоимость невысокая. Но и степень их стойкости к взломам оставляет желать лучшего. Электрические замки, естественно, работают от электричества, а многие связаны с электроникой. Их разновидности: электромагнитные замки и биометрические замыкающие конструкции.

Их главное достоинство – высокий уровень надёжности и секретности, а недостаток – сложность монтажа и дороговизна.

Схема работы электрических замков для калитки Комбинированные совмещают механические и электронные узлы, поэтому они дешевле электрических и надёжнее механических устройств. Это электромеханические замки для калиток. Открываются при помощи электроники, но при возникновении аварийного случая можно использовать обыкновенный металлический ключ. На выбор потребителя влияют достоинства и недостатки, присущие каждой разновидности изделий для запирания. Кроме того, некоторые пользователи для комфортного использования дополняют их различными приспособлениями. Например, на стационарные запирающие устройства ставят электроприводы, автоматизирующие работу калитки; монтируют домофон, что позволяет открывать дверцу перед гостями, не выходя из дома.

Установка замка

Инструменты для установки замка на калитку из профнастила:

• сварочный аппарат;
• дрель со сверлами;
• болгарка с кругом по металлу;
• шуруповерт;
• отвертка;
• угольник;
• чертилка, роль которой может выполнять острозаточенный предмет из инструментальной стали, для разметки отверстий и пазов на металле.

Установка накладного замка

При изготовлении калитки из профнастила на высоте 900 мм от уровня земли обычно вваривается поперечина. Если поперечный силовой элемент конструкции находится в другом месте, то под замок придется наваривать еще одну пластину. Замок с внутренней стороны калитки нужно расположить так, чтобы на поперечину попадало одно из крепежных отверстий, а ручка и сердечник попадали выше или ниже ее и разметить отверстия в дверном полотне для основного механизма и столбе под ригель. Если конструкция столба не позволяет выполнить в нем отверстие, то необходимо под ответную часть замка наварить пластину на нем.

Следующий этап работы – это сверление отверстий под ключ и ручку, и под ригель в столбе. Отверстия высверливаются по контуру и выравниваются напильником. На профлисте зачастую неудобно надевать гайки на резьбу болтов крепления механизма. Поэтому, чтобы закрепить его, лучше использовать саморезы по металлу. Отверстия под них заранее не сверлятся. Можно также использовать винты, под которые выполняются отверстия меньшего диаметра, и нарезается резьба с помощью метчика. Когда механизм закреплен, нужно установить сердечник и ручки с накладками.

Установка врезного замка

Для калиток из профнастила выпускаются специальные узкопрофильные врезные замки с маленьким расстоянием от планки до центра цилиндра (личинки) и узкой планкой. Они предназначены для установки в трубу с размерами 40 × 40, 40 × 50, 40 × 60 или 60 × 60 мм. Удобны такие механизмы и тем, что они комплектуются личинками, которые легко заменить, если, например, были потеряны ключи. Сквозные винты для крепления личинок и дверных ручек увеличивают надежность замка и осложняют его взлом.

Но если решение об установке врезного устройства принималось уже после изготовления калитки из профнастила, и в качестве ее каркаса использовалась тонкая профильная труба, то под замок варится короб из стального листа толщиной 3 мм. Зазоры между стенками короба и корпусом замка должны быть минимальны.

Короб это или профильная труба, последовательность работ одинакова. Сначала в торце калитки из профнастила в коробе или профиле размечаются отверстия под крепеж и паз под корпус запорного устройства. Болгаркой выполняются два продольных реза и диагональ между ними. При этом получаются два треугольника, где две стороны, образующие острый угол, это разрезы в металле. Треугольники по узкой стороне отгибаются наружу и срезаются. Края паза под механизм обрабатываются напильником. Высверливаются отверстия под крепежные винты. Такие же работы проводятся для установки ответной части.

В полотне калитки (профнастиле) с внешней и внутренней стороны или на коробе размечаются и выполняются дрелью отверстия для установки личинки и врезания стержней, на которые будут монтироваться ручки. На дрель нужно установить сверло с небольшим диаметром. Отмеченные отверстия аккуратно высверливаются так, чтобы они впоследствии полностью закрывались декоративными накладками. Затем устанавливается и крепится саморезами механизм. Крепить можно и клепочным пистолетом, если такое оборудование есть под рукой. В механизм вставляется личинка и закрепляется специальным винтом. После этого монтируется квадратный стержень и на нем устанавливаются и закрепляются ручки.

Когда устройство установлено и закреплено, размечаются пазы для таблетки механизма и язычка. Очень точно определяется место паза, если язычок и таблетку вымазать шпатлевкой или обычной зубной пастой и несколько раз попробовать запереть калитку. Белые следы на столбе – это и есть разметка для выполнения пазов. Выполненные отверстия накрываются ответной планкой, которая крепится к столбу так же, как запорный механизм к профилю каркаса калитки.

Производители предлагают множество вариантов замков, в том числе и сконструированных специально для калиток из профнастила. Остается только определиться с типом устройства и бюджетом, выделенным для этой цели и аккуратно выполнить монтаж.

Дорогое качество

Высокотехнологические устройства не могут быть дешевыми. Высокая стоимость и сложность установки, которую невозможно провести без помощи квалифицированный специалистов – пожалуй, единственный недостаток электронных и радиоуправляемых замков. Впрочем, это компенсируется наивысшей степенью защиты от проникновения, которую они обеспечивают.

Сканер или приемник сигнала, блок управления и запирающий механизм – вот основа любого электронного устройства. Сканер может быть настроен на любой из биометрических параметров владельцев участка, так что посторонним лицам практически невозможно его обмануть.

Блок управления, принимающий сигнал от сканера и дающий команду на открытие, закрытие или блокировку запирающего механизма, обычно находится уже на территории участка, вне зоны досягаемости возможных злоумышленников. Да и сам запирающий механизм отличается запасом прочности и износостойкости.

Альтернативой или дублером сканера может выступать приемник радиосигнала или инфракрасного излучения. Такие виды электронных замков можно открывать брелками-ключами, способных отпирать калитку с расстояния.

• Газон искусственный — какие преимущества?
• Что такое илосос и для чего он нужен?

• Репродукция на холсте картин великих художников

На случай проблем с электропитанием, конструкция электронных и радиоуправляемых устройств предусматривает установку аккумулятора. Благодаря этому независимо от обстоятельств участок всегда под надежной защитой.

Средняя стоимость

Лидерами этого сегмента являются электрические запирающие устройства, такие как электромоторный, электромагнитный и электромеханический замки. Они имеют высокую степень надежности.

Магнитный механизм электромеханического замка дублируется пружинным устройством, приводимым в действие привычным ключом. Это позволяет избежать проблем с открытием или предотвратить самопроизвольную разблокировку калитки при сбоях в электропитании.

Более громоздкий и тяжелый электромоторный замок работает так же как и его электромеханический собрат. Единственное различие состоит в том, что засов приводится в движение мотором.

Электромагнитный замок отличается простотой конструкции, которая и является гарантом долговечности. Различают удерживающие и сдвиговые устройства. Первые магнитным полем удерживают калитку закрытой. Принцип же работы вторых мало чем отличается от работы электромеханической версии.

К плюсам же стоит отнести надежную работу устройств независимо от погодных условий на протяжении всего срока эксплуатации.
