Тонкости возведения и типы каркасных домов с гаражом

Каркасный гараж из профильной трубы

Для сооружения из металлопроката имеет смысл сразу же сделать бетонное основание. Это избавит в дальнейшем от необходимости устраивать стяжку пола и обеспечит его достаточную прочность.

На размеченной и подготовленной (отсыпка песком и щебнем, трамбовка) площадке устраивают монолитную бетонную плиту, сразу же делают закладные для монтажа стоек.

Далее собирают фермы и устанавливают в закладные. Для сборки ферм можно использовать как сварку, так и стяжки на болтах.

Для усиления конструкции монтируют горизонтальные связи – между фермами и по крайним фермам, там, где будет выполняться обшивка.

Устанавливают также дополнительные вертикальные опоры по середине крайних ферм. Монтируют обрешетку крыши.

Усиливают конструкцию над воротным проемом. Выполняют обшивку листами профнастила стен будущего гаража. Крепление ведется с помощью саморезов по металлу.

Обратите внимание: на торцовых сторона с углом под двускатную крышу панели вначале монтируют как есть, и только потом обрезают под нужным углом

В одной из торцовых стен устраивают дверь (из того же профнастила на металлическом каркасе), монтируют водостоки.

Обустраивают кровлю из листов профнастила, оформляют торцы кровли ветровыми планками и торцовым профилем, монтируют коньковый профиль.

После монтажа роллетных ворот гараж можно считать полностью готовым к эксплуатации.

Важно: в этом проекте гараж получается НЕОТАПЛИВАЕМЫМ!

Если необходимо выполнить утепление, придется дополнительно устраивать внутреннюю обшивку и закладывать в ячеи каркаса утеплитель, а также позаботиться о гидроизоляции крыши.

https://youtube.com/watch?v=AfV75BaMMiw

Дом в стиле шале

В последнее время большой популярностью пользуются дома в альпийском стиле шале. Это дом, построенный с применением нескольких стеновых материалов. Первый этаж – это каменная постройка, а второй этаж представляет собой конструкцию из дерева. При строительстве современных домов в стиле шале используются блоки из пенобетона или газобетона, а второй этаж возводится по каркасной технологии. Это намного экономичнее, чем строительство дома из камня и бревен. Блоки из газобетона прочные и вместе с тем легкие, поэтому для дома потребуется облегченный фундамент, на устройство которого не потребуется большого расхода средств и времени.

Помимо этого, у газобетонного блока есть дополнительные преимущества:

  • эффективность утепления;
  • высокое качество укладки.

Это дает возможность сэкономить на дополнительной теплоизоляции. Поэтому для первого этажа используются пенобетонные блоки, а второй этаж строится из легкого каркасного материала.

Преимущества каркасных домов


Уже через месяц-два дом будет готов и можно приступать к внутренней отделкеИсточник market.sakh.com

  • Низкая стоимость. В сравнении с кирпичными сооружениями каркасные конструкции обходятся ощутимо дешевле.
  • Хорошие показатели теплопроводности. Вкупе с применением качественных утеплителей это позволяет снизить расходы на отопление зимой и систему кондиционирования летом. Каркасные дома быстро прогреваются, поэтому в холодное время года можно отапливать только эксплуатируемые помещения.
  • Отсутствие усадки. При возведении каркасных домов используется хорошо высушенная древесина, а значит, внутреннюю отделку помещений можно проводить практически сразу же после завершения строительства.
  • Низкие расходы на фундамент. Каркасные конструкции легкие, поэтому дома по этой технологии возводятся на мелкозаглубленных или свайных фундаментах. Использование последних, кроме экономии, значительно ускоряет процесс строительства.
  • Экологичность. Дома возводятся с использованием натуральных материалов, которые соответствуют санитарным нормам.
  • Устойчивость к температурным перепадам. Материал, применяемый при строительстве, сохраняет первоначальную геометрию в холодное и теплое времена года.


При правильном возведении каркасный дом хорошо держит теплоИсточник assz.ru

Кроме того, востребованность «каркасников» объясняется еще и особенностями монтажа таких домов:

  1. Еще на этапе строительства внутри стен или напольных перекрытий можно прокладывать электрические кабели, трубы вентиляционной, водопроводной и канализационной систем.
  2. Вариативность внутренней отделки и организации помещений. Так как у каркасного дома мало несущих внутренних стен, то при необходимости владельцы домов могут внести изменения в планировку помещений.
  3. Строительство можно вести в любое время года. Работы надо останавливать только при температуре ниже -15 °C.

Один из плюсов каркасного дома – строительные работы можно проводить и в зимнее время годаИсточник assz.ru

Главный плюс технологии – цена. В сравнении с бетонными и кирпичными сооружениями строительство 1 м2 каркасного дома обойдется в среднем дешевле на 30%.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

  • монтаж каркаса стропильной системы;
  • укладка утеплителя, паро- и гидроизоляционных материалов;
  • обрешетка</b>;
  • укладка кровельного материала.

Монтаж кровельной системы

Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм

Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.

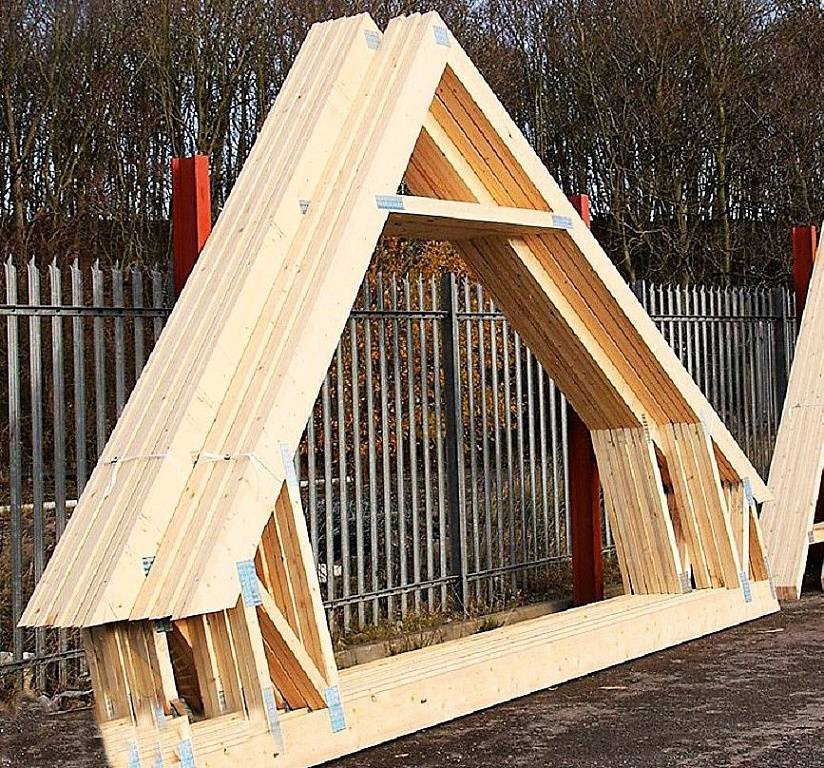

Заготовка стропильной системыИсточник dvamolotka.ru

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

  1. Основа самой конструкции – мауэрлат.
  2. Ноги стропил – опорные балки, которые крепят к основанию.
  3. Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.
  4. Продольные балки.
  5. Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.

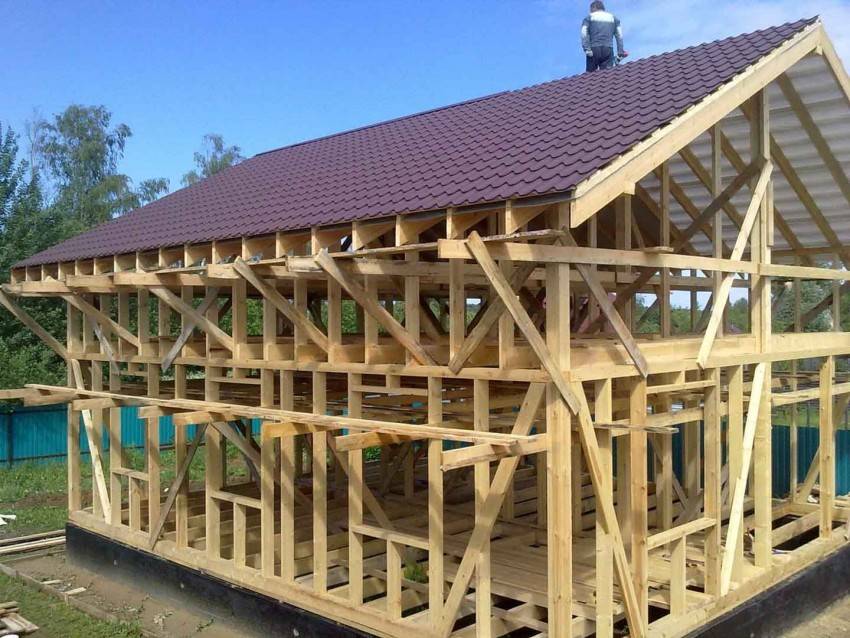

Готовые элементы каркасных домов легко собрать в единую конструкциюИсточник 290domov.ru

Процесс постройки гаража: материалы и инструменты

После оформления необходимых бумаг и окончания проектирования строительного плана такого гаража, наступает время закупки необходимых инструментов и материалов.

Самым прочным и экологичным вариантом в этом смысле выступает кирпич. Строительство кирпичного гаража начинается со стены жилого дома.

Также существует вариант собрать гараж из sip-панелей – способ скор на руку и прост в осуществлении. К древесине, использующейся в обрешётке крыши, также существуют жёсткие требования – она должна быть совершенно сухой и гладкой, без сучков. Видео-инструкция постройки крыши над гаражом:

Как пристроить гараж к дому, имея в кошельке средства на самый скромный вариант?

Схема фундамента гаража и дома

Использовать в качестве материала металлические пластины. Однако такой материал ненадёжен, а построенный из него гараж также будет недолговечным.

Набор инструментов будет представлен обыкновенным хозяйственным ассортиментом – молоток, саморезы, отвёртки, перфоратор, лопаты и так далее – а также ёмкостью для замешивания цемента, щебня, песка – в том случае, если заливка будет осуществляться вручную. Также строителю необходимо обзавестись арматурой, проволокой и брёвнами в основание каркаса самого гаража. Такая экзотическая техника как сварочный аппарат и автоматическая бетономешалка будут использованы единожды.

Отдельной темой для разговора служит сцепка каркаса будущего гаража.

Дело в том, что фундамент гаража, пристроенного к дому, несмотря на свою простую ленточно-опалубковую структуру, должен быть скреплён с основным фундаментом дома определённым образом. Это скрепление обеспечивает устойчивость конструкции гараж-дом как при застывании гаражного фундамента, так и в процессе дальнейшей его эксплуатации.

Фотография пристройки гаража к дому.

Такая «фундаментальная» сцепка предохранит влажный свежий бетон от проседания в течение первого года его существования, а дверные проёмы в общей стене – от появления трещин и их дальнейшего разрушения.

Скрепление двух фундаментов происходит ещё до заливки гаражной площадки.

  1. В первом случае её арматурная сетка связывается с армированной сеткой основания жилого дома посредством проволочной вязи, которая сваривается, а получившийся ряд заливается бетоном вместе с гаражной фундаментальной стеной.
  2. Второй способ предполагает пробивание перфоратора под основанием дома ниш глубиной 20 см. Туда вбиваются арматурные клинья соответствующего размера, обладающие длиной 50 см
  3. При третьем способе скрепления двух фундаментов способствует автономной усадке каждого и них. При нём между построенными вплотную фундаментами оставляется небольшая щель – зазор, который заполняется любым пластичным материалом.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Возможно ли узаконить надстройку над гаражом?

Итак, как построить второй этаж в гараже, мы уже разобрались. Теперь рассмотрим правовой аспект данного вопроса.

В настоящее время каждое изменение уже возведенного здания необходимо легализовывать. То есть, в случае расширения площади помещения и проведения прочих действий, касающихся изменения конфигурации и площади здания, нужно иметь законное разрешение на ведение подробного плана работ.

Как показывает юридическая практика, сегодня добиться разрешения на дооборудование гаража вторым этажом крайне сложно. Даже имея в наличии все необходимые документы, подтверждающие права собственности на сооружение и земельный участок, не всегда удается узаконить его переоборудование.

В большинстве случаев достройка второго этажа над гаражом проходит все этапы узаконивания в ходе судебного рассмотрения дела после того, как надстройка уже будет возведена.

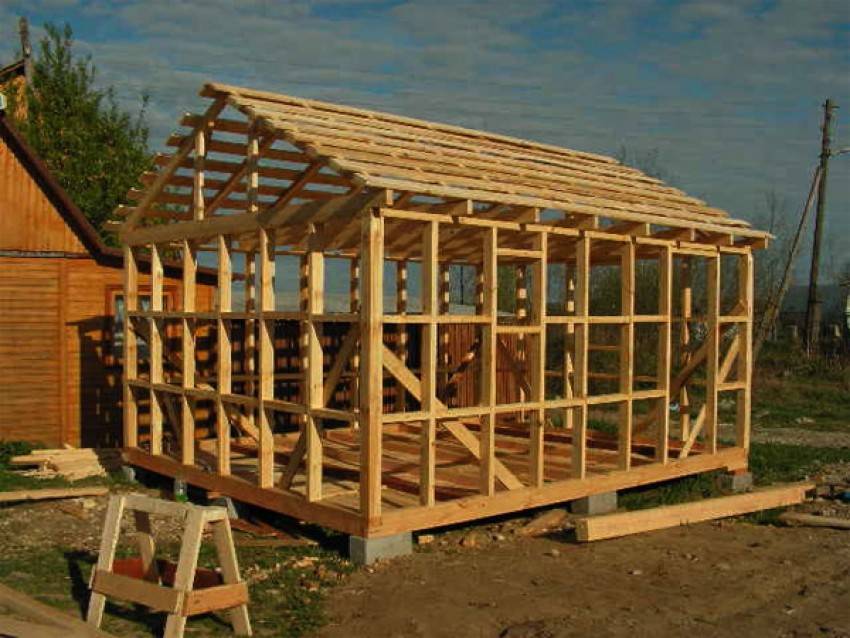

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

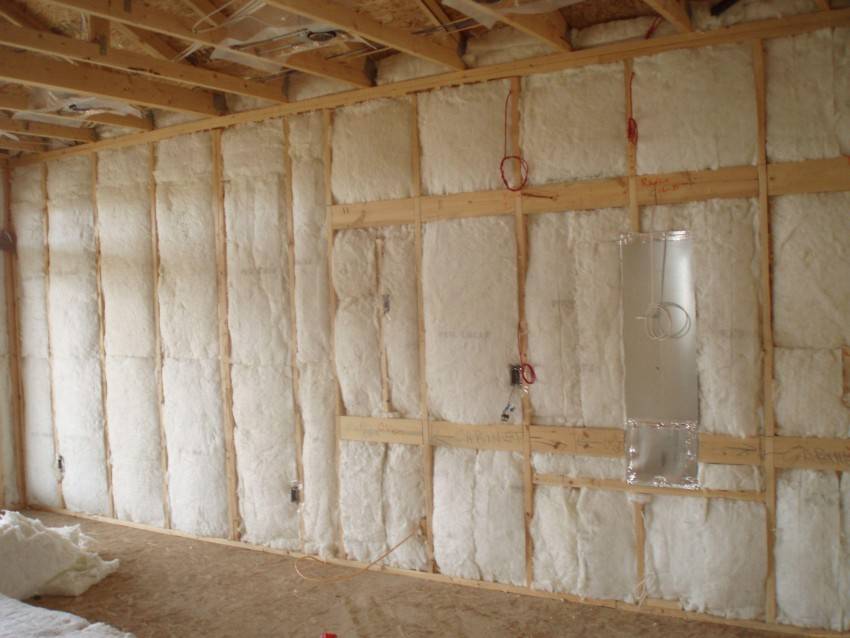

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Когда и где уместно строительство?

Каркасники из металлопрофиля возводятся в любых условиях – особых ограничений нет. Рассмотрим, как среда влияет на данный тип конструкции:

Иногда считают, что такие постройки не для особо холодного климата, но это не так: применяются утеплители, которые способные полностью решить проблему теплоэффективности
Тут особо важно обратить внимание на качество изоляции, чтобы минимизировать мостики холода.
Морской климат, казалось бы, будет иметь больше всего предостережений – воздух в таких регионах особенно сильно провоцирует интенсивную коррозию. Но это не так: на профиль это никак не повлияет, так как он защищен обшивкой, изоляционными прослойками.
Повышенная влажность тоже никак не повлияет
По этому параметру ЛСТК намного лучше деформирующегося профилированного бруса (клееный лучше, но намного дороже).
Нет никаких предостережений для сухих, жарких условий.
Сейсмически опасные зоны

Тут ЛСТК не только возможные, но и желательные – конструкция чрезвычайно устойчивая именно к вибрациям, толчкам. Такие дома популярные в Японии. Строение (но только до 3 этажей) не дает усадки, выдерживает толчки даже в 9 баллов.

Особенно в последнем случае профтруба более удобная из-за быстроты сборки. Это отличное решение для гаража, хозяйственных построек, включая таковые с возможностью проживания в них.

Еще в 2010 году в РФ много строителей и граждан зачастую считали, что из ЛСТК строят только технические конструкции, объекты торговли. Но на сегодняшний день такое мнение изменилось кардинально. Жилые дома из металлопрофиля возводят повсеместно, они такие же обычные, как из древесины.

Из истории каркасного строительства

Каркасная технология строительства стала активно использоваться за много столетий до нашего времени. В странах Азии сохранились памятники архитектуры возведенные по данной технологии еще в 3 столетии нашей эры. Жители европейских стран освоили и стали повсеместно использовать каркасную технологию (фахверк) ещё в 12 веке нашей эры и до настоящего времени повсеместно используют.

С технологичным и промышленным развитием народов, усовершенствовались материалы и технологии строительства. Ранее прочный каркас дома заполняли теплоэффективными смесями из глины и соломы, использовали навоз, в настоящее время используются более удобные и развитые способы утепления. Для монтажа несущего каркаса использовали вечно прочные породы деревьев, таких как лиственница и дуб. Такие конструктивы, сохраняли свою прочность более ста лет и замене подвергалось, только внутреннее содержимое стен и их облицовка.

Во времена освоения американского континента, европейскими колонистами каркасная технология была привезена на материк, где окончательно прижилась и существенно помогла в обустройстве новых поселений и городов. В Канаде, каркасные дома настолько прижились, что многим из нас подобная технология известна как канадская. Однако корни каркасного строительства лежат далеко за пределами Канады и возникло оно за долго до образования Канады.

Широко, повсеместно и до настоящего времени каркасное строительство применяется в холодных Скандинавских странах: Финляндия и Норвегия. По ряду причин, одними из которых является энергоэффективность и экономичность жители Северных регионов отдают предпочтение именно смешанному каркасному варианту. Среди жителей России каркасное строительство еще называют финской технологией – финские домики.

По сути, технологию каркасного строительства нельзя отнести к той или иной стране. В каждом регионе она всегда использовалась, в различных вариациях, но со своими дополнениями и особенностями.

каркасный финский дом

Как пристроить гараж к дому

Пристройка гаража к существующему дому возможна следующими способами:

  • Организация входа с улицы без возможности попадания в гараж из основного здания. Это наиболее безопасный способ, но в этом случае придется отказаться от определенного удобства.
  • Пристройка, в которую предполагается вход и с улицы, и из дома. В таком варианте при входе из основного здания должен быть организован вентилируемый тамбур, который защитит дом от шума и выхлопных газов.
  • Строительство навеса для стоянки автомобиля. Достаточная защита от осадков, экономия денег и площади участка. Лучше если есть стена, закрывающая стояночное место со стороны попадания осадков.

Минимальное давление на грунт позволяет пристроить гараж к каркасному дому в непосредственной близости без риска просадки и деформации основания. Фундамент под пристройку необязательно делать таким же, как у основного строения. Для небольших гаражей чаще всего выбирают столбчатый или ленточный фундамент. Стены можно возвести по той же каркасной технологии. Не менее популярный вариант – стены из пеноблоков.

Полезное: Быстрое строительство дома: секреты и ловушки

Легко ли такую постройку воспроизвести самостоятельно?

Желательно данную работу поручить профессионалам. Это значительно сократит время постройки. Однако, если Вы располагаете необходимым временем и твердо решили, что строим каркасный дом своими руками — нужно запастись терпением и предварительно изучить тонкости таких конструкций.

На самом деле, нет ничего сложного

Важно составить собственный проект, тщательно рассчитать необходимое количество материалов и закупить их

Предварительно нужно сделать фундамент, либо забить сваи в грунт. Тем самым создать твердую платформу для будущего дома.

Теперь можно начинать само строительство и четко исполнять перечень запланированных работ, придерживаться их технологии. Как результат, Вы получите построенный собственноручно дом.
