Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

  1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
  2. Проводы и изоленту.
  3. Наушники (подойдут от плейера).
  4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
  5. Микросхемы: К157УД2 и NE
  6. Керамический конденсатор − 1 нФ.
  7. 2 плёночных конденсатора − 100 нФ.
  8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
  9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
  10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

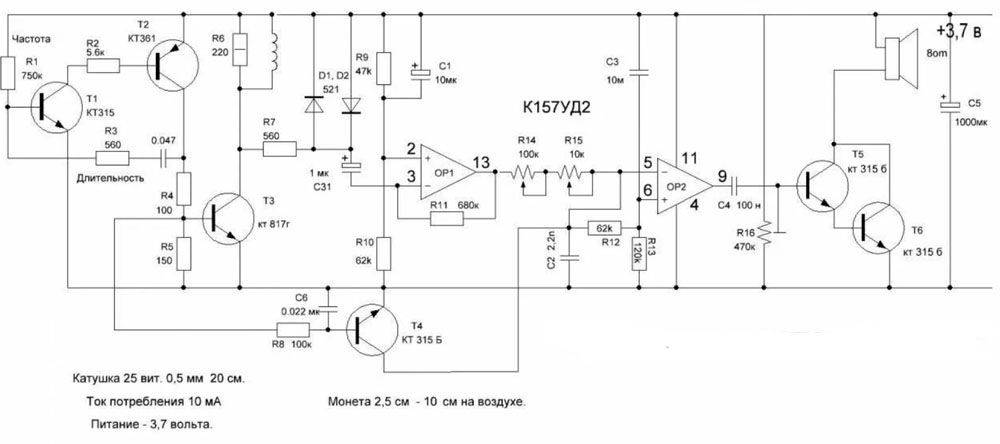

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

ИллюстрацияОписание действия
Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

ИллюстрацияОписание действия
Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
Зачистите обмотку и освободите жилы для соединения.
Соединяем жилы согласно схеме.
Для лучшего крепления спаяйте их паяльником.
Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Собираем металлоискатель дома – совет от мастера №3

Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача – прием. Включил, проводишь катушкой и вот – писк, значит предмет найден!

Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.

Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.

Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.

Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует.  В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.

Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут  в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.

Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.

Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.

После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.

Банка хлорного железа – 900 грамм

Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.

А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.

Дальше приступаем к луде, но это на ваш выбор.  После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.

Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.

Радио 5 номер 2004 год

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер – вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.

Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.

плата для сборки металлоискателя Pirat

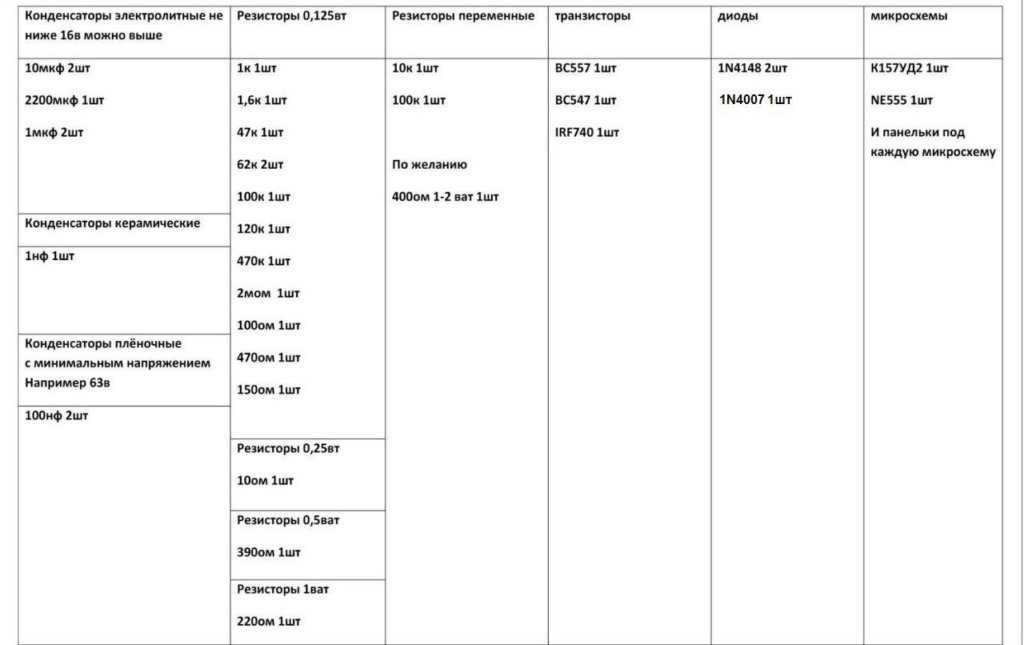

Список деталей для сборки металлоискателя Пират

Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.

Далее будем паять оставшиеся детали конденсаторы и микросхемы.

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.

Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.

Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.

Особенности ремонта

Сложно говорить о ремонте кустарных приборов. Если уж у кладоискателя хватило масла в голове и прямых рук, чтобы собрать прибор, наверняка у него хватит тех же компонентов, чтобы его отремонтировать. Можно только ограничиться общими советами по профилактике: металлоискатель не является водонепроницаемым. Не стоит погружать блок управления в воду, если только он специально не герметизирован.


Покупные или самодельные штанги на копе ремонтируются с помощью коленки, прямых рук и синей изоленты. Хороший нож на поясе или в рюкзаке в этом случае совсем не будет лишним.

Читай также: Не хочешь получить штраф за коп в неположенном месте? Переходи и узнаешь где можно копать, а где нельзя!

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.


В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.


Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг первый. Создаем печатную плату

Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

Шаг второй. Устанавливаем электронные элементы на плату
Шаг третий. Источник питания для металлоискателя

Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.


После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.


Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателем

После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

imp_tranz.rar (скачиваний: 11565)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Катушка для металлоискателя пират

Катушка для металлоискателя пират изготавливается из провода ПЭВ 0.5. Для намотки нам понадобиться окружность в диаметре 20 сантиметров. Наматываем 25 витков, на этом изготовление катушки закончено. Присоединение к плате должно идти на прямую и только после тестирования, можно пробовать штекеры и переходники. Категорически не рекомендуется использовать скрутки. Сопротивление катушки должно составлять до 2ух ом. Вот так подключаются переменные резисторы:

Будет интересно Металлоискатель Clone Pi-W своими силами, инструкция по сборке

Глубинные катушки на мд пират

Для увеличения чувствительности и достижения ее максимума выполняем следующие шаги:

  1. Изготавливаем катушку в 25 витков и стандартным диаметром.
  2. Используем катушку отматывая каждый раз по витку и отрезая его, с каждым витком чувствительность должна повышаться.
  3. Как только замечаем, что чувствительность начинает падать, высчитываем количество витков и мотаем новую катушку на виток больше чем сейчас.
  4. На этом максимальная чувствительность достигнута.

Тестирование катушки должно происходить подальше от электронных и металлических предметов. Можно поиграться с резистором R7, ставим вместо него переменный(1 или 2 ватта) на 400 Ом и подкручиваем, при максимальной чувствительности, замеряем сопротивление и припаиваем постоянный с таким номиналом. На чувствительность так же влияет качество печатной платы, качество соединение катушки к плате, диметр катушки и ее сопротивление. Чем больше диаметр катушки – тем больше глубина обнаружения, но уменьшается чувствительность к мелким предметам. Если у вас низкая чувствительность, то следует пройтись по элементам о которых написано выше, возможно у вас там что-то не так. Параметры, при которых достигнута максимальная чувствительность датчика металлоискателя пират:

  • Сопротивление резистора R7 – 75 Ом;
  • Диаметр датчика – 20 см;
  • Толщина провода – 0.45 мм;
  • Сопротивление катушки – 2 Ом;
  • Количество витков – 10 штук;

Катушка для металлоискателя пират из витой пары

Можно использовать витую пару для датчика металлоискателя пират. Для этого понадобиться 2.5 – 3 метра витой пары. Складываем провод пополам и отмечаем середины, далее делаем кольцо и отмечаем вторую половину круга (как указано на изображении), фиксируем обе половины и перекручиваем оставшиеся концы вокруг круга. При обмотке все должно быть плотно и без зазоров.

Распиновка проводов для катушки из витой пары:

Корпус катушку металлоискателя пират

В вопросе корпуса для датчика мд пират свобода творчества. Кто просто обматывает изолентой, кто делает из пластиковых труб. А если вы эстет, то можете заказать как у промышленных металлоискателей. Благо сейчас есть где приобрести все это дело. Что касается штанги, то тут так же размах для творчества, обычно все делают из полипропиленовых труб.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

  • Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
  • Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

  • Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
  • Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы

Ответы на 5 часто задаваемых вопросов о пайке плат

  1. Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
  2. Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
  3. Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
  4. Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
  5. Какую температуру выдерживает микросхема? – Не больше 230 градусов.

Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции. Отзывы и характеристика на МП по большей части положительные.

Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.

Самодельный МП, сделанный своими руками, отлично подойдет для новичка.

Как сделать металлоискатель ПИРАТ своими руками — необходимые компоненты для сборки

Для изготовления самодельного металлоискателя необходимо заранее приготовить несколько предметов — это поисковый круг с катушкой, электронный блок управления и штанга-держатель. Детально рассмотрим требования к каждой детали.

Поисковый круг

Его можно вырезать из строительной фанеры, пластика либо другого диэлектрического материала. Заготовка должна быть в виде обода диаметром 180–210 мм с обвитым на нём обмоточным проводом (24–25 витков) сечением 0,5 мм. Для увеличения дистанции обнаружения, поисковый контур делают диаметром 260–270 мм и обматывают таким же проводником в количестве 21–22 витков.

Чтобы легче было сопоставить диаметр поискового круга для металлоискателя ПИРАТ с количеством витков и сечением провода, ознакомьтесь с таблицей:

Диаметр поискового круга, ммКоличество витков, шт.Сечение провода, мм
120360.4
15031
17528
20026
25022
300200.5
40017
50015

Штанга-держатель

В качестве этой детали можно использовать любой диэлектрический длинномер. Это может быть полимерная трубка, деревянный держатель огородного инструмента или швабры. На нижнем конце штанги крепят поисковый круг. Вверху в большинстве случаев крепят корпус электронного блока управления. Длину штанги определяет сам хозяин оборудования, она должна соответствовать его росту.

Блок управления

Для корпуса ЭБУ (электронного блока управления) используют различные коробчатые изделия из пластика. Главное, чтобы в корпусе свободно, но в то же время компактно могла поместиться схема прибора и элементы питания. Начинка электроники собирается на основе транзисторов и микросхем.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

  1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
  2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

  1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
  2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
  3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
  4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
  5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
  6. Припаивают согласно схеме выводы катушечных детекторов.
  7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
  8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
  9. Фиксируют элементы клеем и замазывают масляным лаком.
  10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Пошаговая сборка металлоискателя

Изготовление печатной платы

Начинаем с самого сложного — электроники. По инструкции сделаем печатную плату. Есть несколько вариантов этой детали в зависимости от задействованных радиоэлементов. Это и плата под микросхему NE 555, и вариант под транзисторы. Находим в сети эскиз и распечатываем на листе бумаги. По этим размерам вырезаем кусок текстолита. Накладываем эскиз на заготовку и намечаем места будущих отверстий. Сверлим заготовку с помощью дрели или сверлильного станка. Затем чертим дорожки с помощью фоторезиста или ЛУТ (лазерно-утюжной технологии).

Еще один вариант нарисовать их кистью, использовав нитролак. Дорожки должны в точности повторять схему. На последнем этапе травим плату перекисью водорода.

Монтаж радиоэлементов на плату

Припаиваем элементы к плате, строго придерживаясь выбранной схемы. Не забываем о необходимости конденсаторов, которые обеспечивают стабильную работу устройства, что особенно актуально в весенний и осенний сезон, когда возможен резкий температурный перепад.

В этой сборке конденсаторы плёночные.

Металлоискатель нуждается в источнике питания мощностью 9 — 12 вольт. Отметим, что прибор энергозатратный вследствие немалой мощности. Поэтому необходимо использовать 2 — 3 батарейки с параллельным соединением или, что намного предпочтительней, зарядный аккумулятор.

Катушка

Так как металлоискатель импульсный, то точность при сборке катушки не слишком важна. Диаметр оправы в среднем 190 — 200 мм. Количество витков катушки — 25. Витки должны быть хорошо заизолированы, поэтому плотно проматываем деталь изолентой. Чтобы увеличить глубину обнаружения необходимо увеличить диаметр оправы (260 — 270 мм), а число мотков ограничить (до 22). Сечение использованного провода — 0,5 мм.

Следующий шаг — монтирование катушки на жёсткой основе (она должна быть не из металла). Подыщите подходящий округлый корпус, который обеспечит защиту этой части металлоискателя во время поисковой работы.

Выводы от катушки надо припаять к многожильному проводу (0,5 — 0,75 мм). Предпочтительней будет использование двух отдельных свитых между собой провода.

Как сделать простой металлоискатель своими руками

Здравствуйте, дорогие друзья! Многие радиолюбители мечтают собрать простой металлоискатель своими руками для поиска кладов. У меня в детстве тоже была такая мечта, найти огромный деревянный сундук с кладом. И вот я решил её осуществить. Сегодня я расскажу, как сделать простой металлоискатель на двух микросхемах NE555. Прибор работает по принципу индукционного баланса, состоит из двух генераторов работающих на одной частоте, предназначен для поиска черного и цветных металлов без дискриминации. Металлоискатель обладает хорошей чувствительностью, он способен обнаружить пятирублевую монету на глубине до пятнадцати сантиметров, более крупные предметы до восьмидесяти сантиметров.

На этом рисунке представлена схема металлоискателя на двух микросхемах NE555.

Простой металлоискатель на двух микросхемах NE555

А это печатная плата металлоискателя.

Печатная плата металлоискателя на двух микросхемах NE555

Принцип работы металлоискателя очень простой, два генератора работающие на одной частоте, составляют единую сбалансированную, индукционную систему, которая работает на грани срыва. Как только в зону действия катушек попадает металл, нарушается индукционный баланс и в динамике раздается сигнал.

Катушки у металлоискателя должны быть абсолютно одинаковые. Каждая катушка наматывается отдельно на оправе диаметром 19 сантиметров и содержит 30 витков провода 0.5 – 0.7 мм в лаковой изоляции. Для намотки катушек я использовал обмоточный провод ПЭТВ-2 d=0.5 мм, вытащил я его из старого трансформатора, а качестве оправы приспособил кастрюлю подходящего диаметра. Витки скрепил в шести местах прочной ниткой, потом пропитал бакелитовым лаком и обмотал изолентой.

После пайки всех компонентов устройство надо правильно настроить. Резистор Р1 на 100К предназначен для настройки частоты приемного генератора. Резистор Р2 на 200К для грубой настройки чувствительности прибора.

Выносной резистор Р3 на 100К для точной настройки чувствительности металлоискателя. Все резисторы ставим в среднее положение.

Включаем питание. Прибор начнет издавать писк.

Если писка нет, перемещайте одну катушку относительно другой в разные стороны. Устройство будет пищать в двух положениях, при малом перекрытии и при среднем перекрытии. Но нас интересует только малое перекрытие, именно этим местом прибор обнаруживает металл. Расположите катушки таким образом, чтобы в динамике слышался треск.

Далее переменным резистором Р1 добейтесь максимально устойчивого потрескивания. Это момент срыва генератора и максимальная чувствительность прибора.

Если металлоискатель постоянно пищит или молчит и никак не реагирует на перемещение катушек, вращение резистора Р1, тогда подрегулируйте устройство резистором Р2.

Резистор Р3 предназначен для подстройки металлоискателя после включения питания, а также в случае разряда батареи его надо немного подрегулировать и добиться устойчивого потрескивания и соответственно максимальной чувствительности прибора.

Для проверки работоспособности металлоискателя поднесите металлический предмет к месту соединения двух катушек, в динамике будет слышен громкий писк.

Осталось надежно закрепить катушки с помощью термоклея и повторно произвести окончательную настройку металлоискателя резистором Р1.

Все компоненты я разместил в подходящей пластиковой коробке, которую купил в ближайшем электро магазине. Плату и динамик приклеил термоклеем, восемь элементов питания вставил в специальный отсек для батареек.

Ручку резистора Р3 вывел наружу. Выключатель просто воткнул в просверленное отверстие.

Для испытания прибора я отправился за город. Погода просто сказка! Металл так и шепчет, найди меня! Здесь когда то была тракторная бригада…

Ну, что поехали! Немного не удобно, одной рукой держать камеру, другой металлоискатель и пробираться сквозь сухую траву.

Ага, кажется, что то нашел!

Это моя первая находка, большая ржавая гайка. Пойдем искать дальше…

Через пол часа усиленных поисков я насобирал небольшую кучку металла.

Желаю вам удачи! До встречи в новых статьях!

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
