Инструкция по созданию осушителя воздуха для гаража своими руками

Вентиляция гаража под домом

Гаражи могут располагаться отдельно, а в некоторых случаях они находятся в подвале жилого дома

Тогда вентиляция погреба в гараже приобретает особую важность

При этом общие принципы остаются прежними, но схема реализации существенно отличается:

  • Входное отверстие, если смотреть снаружи дома, по-прежнему расположено у самой поверхности земли. От него начинается труба, которая проходит внутрь здания и идёт вертикально вниз. В гараже отверстие расположено рядом с полом.
  • Правильная вентиляция в гараже с подвалом делается следующим образом. Вытяжка начинается под потолком подземного гаража и идёт вертикально вверх, доходя до крыши. Считается. Что она должна выходить вверх над поверхностью крыши на высоту не менее 50 сантиметров.


Вытяжная труба под потолком гаража Источник turbiruem.ru

  • В нижней части вытяжки находится краник для слива конденсата, который образовался внутри трубы.
  • Устройство вентиляции в подвале гаража сделано таким образом, что наружные выходы труб должны быть закрыты от попадания дождя или снега.
  • Внешний выход входной трубы закрывают решёткой от попадания насекомых и мелких животных.

Недопустимо, чтобы диаметр трубы менялся на её протяжении.

Сфера использования влагоотделителей

В принципе, такие устройства применяют практически везде, где применяют сжатый воздух, вырабатываемый компрессором – в окрасочных цехах, при очистке рабочих мест. Их устанавливают и в централизованных сетях подачи воздуха, например, в штамповочных или ковочных цехах. С его помощью выполняют очистку оборудования, установленного в котельных, сантехники его используют для продувки канализационных систем.

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Автоматические сварочные линии, применяемые в кузовной сборке автомобилей, работают от пневматического привода и использование неочищенного потока воздуха рано или приведет к ее выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и серьезное снижения срока эксплуатации дорогостоящего технологического оборудования.

Инструкция по созданию ассимиляционного осушителя своими руками

Принцип работы ассимиляционного влагоосушителя базируется на постоянном воздушном обмене: мокрый воздух физически вытесняется за пределы помещения, ему на смену снаружи подается более сухой. Такие приборы хороши для промышленных объектов, где приходится перегонять значительные объемы газа. Слабые стороны:

  • низкая энергоэффективность(большие затраты электричества, большие потери тепла);
  • невозможность применения во влажном климате (в прибрежных районах).

Промышленные ассимиляционные приборы отличаются высокой стоимостью. Стартовая цена оборудования – 400 тысяч рублей. Самостоятельно изготавливать технику специалисты не рекомендуют, так как она обходится дорого и не предназначена для домашнего использования.

Устройство и принцип работы промышленных осушителей воздуха

Все осушители промышленного типа работают по принципу изъятия из воздуха влаги, но делают это разными способами. В связи с этим различают несколько видов этого климатического оборудования.

Адсорбционные

Адсорбционные осушители работают по принципу впитывания влаги. В конструкцию аппаратов этого типа входят несколько обязательных элементов:

  • адсорбционный ротор, заполненный гигроскопичным материалом;
  • вентилятор, нагнетающий в аппарат воздух;
  • нагреватель;
  • электродвигатель.

В агрегате одновременно происходят два процесса

  1. Поступает влажный воздух, который осушается, проходя через адсорбент в роторе.
  2. Создается регенерирующий поток, удаляющий влагу из адсорбента. Для того чтобы осушение впитавшего влагу материала было эффективным, воздух нагревается до 140°С.

По методу регенерации различают три типа адсорбционных осушителей.

  1. Оборудование, работающее по принципу холодной регенерации. Используется в помещениях малых и средних площадей. Производительность оборудования — до 100 м³/мин. Эти аппараты отличаются простым устройством, недороги и экономичны.
  2. Оборудование с внешней горячей регенерацией. Дорогостоящее, высокопроизводительное, используется на больших площадях.
  3. Оборудование, работающее по принципу горячей регенерации под вакуумом.От предыдущего отличается тем, что воздух в ротор подается под давлением ниже атмосферного.

    Осушители этого типа отличаются высокой производительностью.

Диапазон цен оборудования этого типа — 410-1127 тыс руб.

Абсорбционные

Принцип работы осушителей этого типа основан на химическом процессе абсорбции, при котором влага извлекается из воздуха посредством твердых веществ или газов. В промышленных осушителях для этой цели используется соль на основе NaCl. 1 кг химического агента способен извлечь из воздуха 13 л воды. После чего происходит замена отработавшего абсорбента на новый.

Максимальная точка росы, достигаемая с помощью аппаратов этого типа — -15°С.

Конденсационные

Самый востребованный тип осушителей воздуха. Влага извлекается из воздуха посредством ее конденсации и отвода в специальную емкость. Основные элементы аппарата:

  • вентилятор;
  • конденсатор;
  • испаритель;
  • капиллярная трубка;
  • фильтр:
  • электродвигатель;
  • бак для воды.

Испаритель, компрессор и конденсатор объединены трубкой, в которой находится фреон. Воздух, нагнетаемый вентилятором, охлаждается, и влага, находящаяся в нем, конденсируется. Перед выводом в помещение осушенный воздух нагревается до комнатной температуры. Средняя цена 140 тыс руб.

Мембранные

Осушители мембранного типа состоят из множества пустотелых синтетических волокон, закрученных в спираль. В емкость, в которой они находятся, поступает сжатый воздух. По мере прохождения через волокна, влага проникает сквозь их стенки, проходит во внутренние полости, и выводится в бак. Осушенный воздух поступает в помещение.

Оборудование этого типа считают самым надежным и неприхотливым, не требующим регулярного обслуживания.

Оно выгодно своей невысокой ценой и возможностью монтажа в труднодоступных и удаленных от источников питания местах. Достигаемая с помощью мембранных осушителей точка росы — -10 — -40°C. Средняя цена 44590 руб.

Зависимость между точкой росы и точкой росы под давлением.

Всегда стоит учитывать, что водяные пары начинают конденсироваться не только при снижении температуры воздуха, но и при одновременном уменьшении объема воздуха. Этим самым снижается возможность воздуха поглощать влагу.

Пример: Компрессорная установка всасывает при температуре 20 °С воздух в объеме 10 м3/мин. с 60% относительной влажностью; следовательно, воздух содержит около 104 г. водяного пара. Если воздух сжимается в соотношении 1:10 до абсолютного давления 10 бар, получается 1 м3 сжатого воздуха. При температуре сжатия 85 °С воздух может содержать 353 г. влаги в 1 м3 в парах. Так как имеется 104 г., то воздух имеет относительную влажность около 30%, является довольно сухим и конденсат не выпадает. В концевом охладителе компрессора температура сжатого воздуха снижается с 85 до прим. 30 °С. После этого 1 м3 воздуха может принять лишь около 30 г влаги; следовательно, оставшиеся 74 г. перейдут в жидкостную фракцию и сконденсируются. При восьмичасовом рабочем дне образуется до 35 литров конденсата. При использовании рефрижераторного (охлаждающего) осушителя, путем охлаждения воздуха до 3 °С, отделяется дополнительно около 11 литров конденсата. За счет повторного нагрева сжатого воздуха на выходе из осушителя прим. до окружающей температуры его влажность становится около 20% из-за недостаточного насыщения влагой. В реальных условиях, например в летний период — июль, при температуре всасывания 30 °С с 80-85% относительной влажностью картина кардинально изменяется: до достижения температуры сжатия 75-77 °С (первоначальное время работы компрессора) влага будет конденсироваться уже в компрессорном узле, а за счет более высокой температуры на выходе из компрессора основная нагрузка по выделению влаги переходит на осушитель. Сравнение особенностей осушителей сжатого воздуха должно основываться на точке росы под давлением, поэтому любая установленная (атмосферная) точка росы должна быть преобразована.

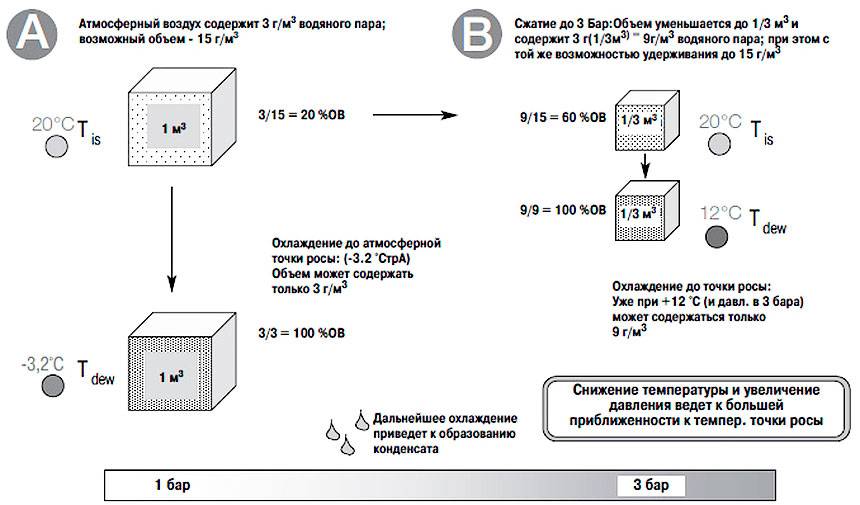

Рассмотрим куб с 1 м3 воздуха при температуре 20 °C и 20 % относительной влажности. Эти условия соответствуют содержанию в нем 3 граммов водяного пара, при том воздух может содержать максимум 15 г/м3 при 20 °C (насыщение влажностью в зависимости от температуры).

В случае А (атмосферная точка росы):

Давление остается постоянным (1 бар), куб охлаждается до температуры точки росы. 3 г водяного пара также может содержаться в 1 м3T, как и при первоначальной температуре, с охлаждением же снижается способность воздуха содержать влагу. При. -3.2 °C, только 3 г водяного пара может быть в воздухе. Куб воздуха достигает точки росы и начинает выделять конденсат. Эта точка росы носит название атмосферной (-3.2 °Cтр), поскольку процесс происходит при атмосферном давлении.

В случае В: (точка росы под давлением):

Давление поднимается до 3 бар, вызывая уменьшение объема куба до 1/3 от его изначального размера. Даже после сжатия воздушный куб сохраняет массу водяного пара в 3 г (влага не была добавлена или извлечена), при этом значение абсолютной влажности теперь: 3 г/(1/3м3) = 9 г/м3. Поскольку температура до сих пор 20 °C и насыщение (максимально возможное содержание влаги) зависит только от температуры, 15 г/м3 водяного пара могут находиться в воздушном кубе. Таким образом, относительная влажность 9/15 = 60%ОВ, т.е. изменение давления с 1 бара на 3 привело к повышению относительной влажности в 3 раза. Если охладить сжатый куб воздуха, то он достигнет точки росы уже при 12 °Ctd, при которых воздух достигает своего насыщения (9 г/м3 = макс. возможное содержание влаги).

Это явно указывает на то, что повышение давления поднимает температуру точки росы. Таким образом, при постоянной температуре процесса удаленность от критического значения (температурная дистанция до точки росы) становится меньше!

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь. Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Контроль влажности

Заводской осушитель воздуха оснащен датчиками измерения температуры, влажности воздуха. Термометр достать не сложно, и не понадобится, поскольку не помышляем о нагреве воздуха. Остался гигрометр. Помимо стрелочного или цифрового прибора, который купим в специализированном подарочном магазине, измеритель выступает составной частью некоторых часов. Сегодня доступно сконструировать гигрометр (не путайте с психрометром), оценивающий содержание паров воды. Датчик влажности HS1101 отпускают ценой 150 рублей (после Крымских событий).

Возможно, найдутся другие пути решения проблемы. Рассказали, как сделать осушитель воздуха, по правде говоря, решения больше уместны погребам гаражей. Применение в быту сопровождайте покупкой заводского осушителя воздуха с опцией регулировки параметров. Причина должна быть веской — плесень. Если грибы в доме не водятся, тратить крупную сумму денег, выкупая осушитель воздуха, не рекомендуется. Возьмите лучше ионизатор. Будет польза без побочных эффектов.

Чем чревато попадание посторонних включений в рабочий орган компрессора?

  1. Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
  2. При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
  3. В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
  4. Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
  5. Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Мастерим свой осушитель воздуха

Как говорилось ранее, нам понадобиться холодильник. Если ваш холодильник оборудован системой «NoFrost» то фактически у вас уже есть осушитель воздуха. Все что вам нужно сделать – открыть дверь агрегата и оставить ее в таком положении. На прибор, конечно, будет оказана огромная нагрузка, что скажется на его долговечности. Но цели своей вы достигните.

Впрочем, можно сделать не так радикально. Воспользоваться придется опять же холодильником, правда его год выпуска для нас значения не имеет, лишь бы работал. Кроме него нам понадобятся следующие инструменты и материалы:

  1. оргстекло под размер морозильной камеры.
  2. герметик силиконовый.
  3. вентилятор от вытяжки (бытовой), мощностью 100 Вт, опционально можно использовать два вентилятора.
  4. саморезы – 10 шт.
  5. сливной шланг.
  6. две прокладки из силикона и две гайки.
  7. втулка.

Наша конструкция фактически готова, осталось две важных вещи. Нам нужно продумать, как наш самодельный осушитель воздуха будет избавлять от конденсированной влаги и систему вывода воздуха. С первым пунктом все просто. Снизу нашей конструкции проделываем отверстие, куда вставляем шланг, для того чтобы не было течи, снова используем герметик.

Система вывода осушенного воздуха может быть двух типов. В целях экономии, можно просто сверху просверлить парочку отверстий, поскольку в камеру вдувается воздух, каких-либо усилий для выдува не потребуется. Можно организовать все немного сложнее, и, пожалуй, советуем так и поступить. Еще на процессе врезки вентилятора, можно врезать еще один, только если первый на вдув, второй сделать на выдув. Закрепляем два вентилятора: один снизу, второй сверху. Такая конструкция будет более предпочтительна, связанно это с техническими характеристиками нашего агрегата.

Самодельный влагоотделитель для компрессора или покупной?

Если возник подобный вопрос, прежде всего необходимо обозначить для себя, какого уровня очистки необходимо достичь. К примеру, современные конструкции, продающиеся в магазине, позволяют отделять ненужные частицы размера до пяти микрон. Также существует фильтр, который при работе способен остановить частицы размером до одной десятой микрометра, однако цена такого продукта, безусловно, крайне высока.

Иными словами, если нет необходимости производить крайне тщательную чистку для вашего компрессора, то и нет необходимости покупать дорогие для этого фильтры. Более того, лучше всего сделать самодельную модель. Конечно, эффективность такого механизма будет куда меньшей, нежели у магазинного, однако он будет намного дешевле и проще в эксплуатации.

Делаем осушитель своими руками

В первую очередь, нужно определиться, как именно будет отделяться влага от воздуха, а это можно сделать только тремя путями:

  • используя температурный перепад и конденсируя влагу;

  • нагревая воздух до высокой температуры;

  • отделять влагу при помощи адсорбации.

Самый простой способ, который обойдётся в копейки — адсорбирующий. Для этого мы будем использовать силикагель, который используется для влагоулавливания в обувных коробках и подобных упаковках. Предельно простая конструкция — берётся двухлитровая пластиковая бутылка (2 шт), разрезается пополам, а в днище одной из бутылок проделываются отверстия.

Перфорированная бутылка вставляется в целую, в верхнюю ёмкость помещается абсорбент. Теперь нужно обеспечить принудительный приток воздуха. Для этого используется кулер от блока питания компьютера или же в крайнем случае от процессора. Шов на стыке двух бутылок герметизируется при помощи герметика или простого скотча, а кулер вставляется и закрепляется на корпусе верхней бутылки.

Второй вариант самодельного осушителя воздуха базируется на основе конструкции старой морозильной камеры или холодильника. Здесь принцип работы очень простой — при помощи любого вентилятора от вытяжки необходимо загнать воздух в морозильную камеру, остудить его до выпадения конденсата, который выводится наружу через штатную систему слива холодильника или морозильной камеры.

Реализуется это достаточно просто — вместо двери камеры устанавливается пластиковая крышка, в которую вмонтирован вентилятор от вытяжки. В верхней части крышки проделаны отверстия, через которые осушенный и охлаждённый воздух выходит наружу. Конденсат может выводиться как через штатную систему слива, так и через дополнительную, если влажность в помещении достаточно высокая.

Таким образом, не вкладывая ни копейки, можно привести микроклимат в квартире в порядок и дышать воздухом нормальной влажности. Кстати, контролировать влажность можно копеечным гигрометром, который продаётся в магазинах хозтоваров. Удачной работы и свежего воздуха в доме!

Схема осушителя воздуха своими руками

Ниже мы рассмотрим, как в домашних условиях сделать простой и бюджетный осушитель адсорбционного типа.

Материалы

  • Две одинаковые пластиковые бутылки, объемом не менее 2‐х литров.
  • Проволока или спица.
  • Силикагель (250-300 г). Он и будет впитывать влагу.
  • Маленький вентилятор, например, кулер из компьютера.
  • Скотч.

Сборка конструкции

  • На дне одной из бутылок нужно проделать отверстия раскаленной спицей или проволокой.
  • Затем разрезать ее на две половины. В верхней половине проделать несколько отверстий, сюда будет засыпаться силикагель.
  • Закрутить горлышко крышкой.
  • Установить верхнюю часть бутылки в нижнюю, горлышком вниз, наполнить ее силикагелем.
  • Разрезать вторую бутылку, нам понадобится только нижняя часть. Закрепить вентилятор на расстоянии 10см от донышка. Он должен прогонять воздух через адсорбент.
  • Соединить части осушителя, поместив деталь с вентилятором над частью с адсорбентом. Закрепить скотчем.

Разобравшись, как утроен осушитель воздуха, можно собрать бесшумный и довольно эффективный осушитель из подручных материалов. Силикагель, впитавший влагу заменять новым материалов не нужно, его достаточно просушить для восстановления впитывающих свойств.

Как вариант, в местах с постоянно высокой влажностью, например, в ванной комнате, можно поставить просто емкость, наполненную силикагелем, чтобы влага впитывалась естественным образом. Однако, не следует ожидать, что этот метод будет высокоэффективным и поможет решить проблему повышенной влажности в доме.

Прибор для определения уровня влаги в помещении

Как осушить атмосферу в доме, вопрос осветили, а как контролировать процент влаги в помещении? Промышленные устройства имеют запрограммированные датчики контроля над температурой и атмосферным давлением. А что делать, если воздух осушается самодельным прибором? Можно приспособить термометр, но его данным доверять приходится с трудом. Также в нём нет смысла, если цель – измерить уровень влаги.

В розничных магазинах и в Интернете представлен богатый ассортимент гигрометров. На выбор покупателю предлагается стрелочное или цифровое устройство. Если поближе познакомиться с настройками смартфона или с модельным рядом часов, то наверняка в них обнаружится контроллер уровня влажности.

Помните, что слишком сухой климат также пагубно влияет на общее состояние здоровья. Помимо вредоносных вирусов и бактерий, нас окружают полезные микроорганизмы.

При помощи гигрометра представляется возможным определить целесообразность очищать воздух в помещении. Критический показатель, при котором развивается плесень, грибок – это 80 % и более. При таких данных следует осушить воздух в квартире, а иногда, в зависимости от погоды, рекомендуется активно использовать атмосферный увлажнитель. Стоимость электронного многофункционального прибора в магазине около 2000 рублей.

Создать благоприятный микроклимат можно собственными руками при помощи бытового влагопоглотителя. Промышленные устройства также доступны каждому потребителю.

Как выбрать прибор: основные параметры

Если возникла необходимость корректировки влажности, то лучше пойти самым простым путем: отправиться в магазин и купить прибор-«профи». Однако даже в этом случае надо знать, по каким критериям его обычно выбирают. Устройства сильно отличаются техническими характеристиками.

Производительность

Это главный критерий для любой бытовой техники. Каждый влагопоглощающий прибор рассчитан на отвод определенного количества влаги. Этот параметр измеряется литрами, которые оборудование способно удалить за 24 часа (литр/сутки, л/с). И здесь кроется первая возможная ошибка:

  • покупка маломощного прибора не гарантирует результат: он будет постоянно работать в полную силу, что чревато его быстрым выходом из строя;
  • чересчур мощные агрегаты будут регулярно отключаться, однако все равно будут расходовать максимальное количество электроэнергии.

Поэтому «золотая середина» — осушитель достаточной мощности, но тот, что гарантирует небольшой расход электроэнергии. Такие модели найти вполне реально. Максимальная производительность простых бытовых приборов составляет 12 литров в сутки, мощных моделей — до 25 л/с. Чтобы рассчитать показатель самостоятельно, площадь комнаты умножают на коэффициент 0,7. Например, для помещения площадью 20 м2 необходим прибор, производительность которого как минимум 14 л/с: 20х0,7 = 14.

Способ установки

Существует несколько типов климатических осушающих агрегатов.

  1. Настенные. Эти модели предназначаются для тех, кто предпочитает максимально экономить жизненное пространство. Приборы фиксируют на стене с помощью специальных кронштейнов, поэтому монтаж рекомендуют доверить профессионалам.
  2. Напольные. Обычно они имеют небольшие габариты, а значит, не составляет труда перемещать оборудование в те комнаты, где они требуются в данный момент. Например, их легко перенести из комнаты в ванную.
  3. Универсальные, самые удобные модели. Их можно повесить на стену или установить на пол.

Плюс напольных и универсальных агрегатов — их мобильность, однако у настенных моделей тоже есть свое преимущество: это большая производительность. Если говорить о размещении приборов, то осушители воздуха не советуют устанавливать близко к отопительным системам. Лучшее место расположения для них — середина помещения, однако это условие не всегда выполнимо.

Другие характеристики

Не менее важно смотреть на другие характеристики оборудования

Уровень воздухообмена. Необходимо учитывать объем комнаты, в которой будет работать агрегат

Поэтому важно правильное соотношение между ним и объемом воздуха, корректным для конкретного осушителя. Идеально 1:4

Объем бака для конденсата Этот критерий может быть важен только для больших помещений, для обычных квартир его во внимание не принимают. Дополнительная функция — возможность автоматического перезапуска

Это необходимость, если в доме случаются перебои с электричеством. Уровень шума Оптимальными считают 40-50 дБ. Превышать значения не рекомендуют, иначе хозяевам грозит постоянный дискомфорт. Размеры, внешний вид.

Осушители воздуха более высокого ценового сегмента нередко имеют дополнительные «плюшки» — очистку, возможность отведения загрязненного воздуха, ультрафиолетовые антибактериальные лампы, фильтры, устраняющие запахи, гигрометр или индикатор заполнения бака.

Ознакомиться с ценами можно ниже:
