Какое лучше выбрать освещение для гаража и как правильно сделать своими руками

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

  • высокой светимости при минимальном энергопотреблении;
  • прочности, стойкости к случайным ударам и толчкам;
  • сопротивляемости влаге, пыли, перепадам температур;
  • возможность стабильной работы при нестабильном напряжении;
  • соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Какие лампы выбрать

Самодельный светильник с лампой накаливания

Обычные лампы накаливания.  Человечество пользуется ими уже почти 200 лет, и которые наше правительство в последнее время пытается заменить другими осветительными приборами – самый бюджетный вариант. Но в вопросе использования их в гараже с правительством придётся согласиться сразу по нескольким причинам.

  • Пожароопасность. И это не преувеличение. Пары бензина, которые в гараже можно и даже необходимо минимизировать, но полностью от них избавиться не получится, могут повлиять на работу «лампочки Ильича», что может привести к короткому замыканию.
  • Лампы накаливания имеют очень низкий КПД. Энергия больше тратится на нагрев, чем на освещение.
  • Красно-жёлтый спектр не очень хорошо влияет на зрение.
  • Финансовые выгоды только при покупке. В дальнейшем за потребляемое электричество придётся платить намного больше, чем при использовании других видов светильников.

Галогеновые

Наверное, один из самых оптимальных вариантов для освещения гаража, которое можно сделать своими руками. В отличие от ламп накаливания внутри у галогенок не вакуум, а специальный газ (чаще всего пары брома), обеспечивающий не только более качественную освещённость, но и долговечность. Однако если вы решили провести освещение в гараже своими руками, используя этот вид ламп, необходимо соблюдать несколько не сложных условий.

  1. Галогеновая лампа обязательно должна быть в плафоне
  2. Так же обязательно наличие стабилизатора, защищающего лампу от скачков напряжения, которые не так уж и редки в нашем электрохозяйстве.
  3. Трогать галогеновую лампу руками – значит, существенно понизить её рабочий ресурс. Она просто постепенно станет тускнеть и срок службы заметно убавится.

По остальным своим параметрам и качествам, правильно размещённые в гараже галогеновые лампы обеспечат не только комфорт даже при самых сложных ремонтных работах, но и создадут нужную атмосферу и уют.

Люминесцентные

Люминисцентное освещение в гараже

Это лампы в виде стеклянных колб, заполненных инертным газом. Вместо нити накаливания стоят электроды, а внутренние стенки колбы покрыты люминофором – уникальным люминесцирующим раствором, начинающим ярко светиться при воздействии на него ультрафиолетом. По качеству освещения и сроку службы мало чем отличаются от галогеновых. Загорать в их свете не получится – мощности не хватит, но на некоторых людей с определёнными дефектами зрения такие лампы могут оказать незначительное отрицательное влияние. Патологических изменений не произойдёт, но если вы чувствуете, что глаза после долгой работы в гараже, где установлены люминесцентные лампы немного устают, побаливают или чешётся, лучше их заменить другими источниками света. Впрочем, это можно отнести к любому виду ламп. Единственное, что можно утверждать наверняка, это то, что такие неприятные эффекты наблюдаются у очень маленького процента людей и вина в них конкретного источника света не доказана. Так что замена ламп – это скорее профилактическая мера.

Светодиоды

Данный вид светильников появился не так давно, но уже хорошо зарекомендовал себя не только в роли качественной освещённости гаража, но и в других сферах. Стоимость светодиодов на первый взгляд немного кусается, но любой человек, который решил использовать именно их с уверенностью может сказать, что подобные финансовые вложения довольно быстро окупаются. Да и проводить свет при помощи светодиодов, которые выпускаются нашей промышленностью не только в виде отдельных ламп, фонариков и светильников, но и в виде длинных лент, намного проще и удобнее. К тому же в светодиодах не используются никакие вредные вещества, и они светят в одном из самых полезных спектров для человеческого глаза. Ну а по безопасности они дадут сто очков форы другим источникам света, как бы вы не старались последние изолировать всевозможными плафонами.

Основные критерии выбора

  1. Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
  2. Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
  3. Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.

Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:

  • недорогие со спиралью и тёплым световым оттенком;
  • средней стоимости КЛЛ с нейтральным светом;
  • дорогие светодиодные желаемой мощности и температуры цвета.

Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.

У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.

Системы подачи света

Для соблюдения этих условий используют различные системы подачи света и они зависят от размеров гаража. Если они невелики, то по центру потолка можно установить один сильный светильник и позаботиться о зональном освещении.

Если же гараж имеет большие размеры, то можно установить один светильник над автомобилем и несколько на стенах. При этом светильники на стенах могут находиться на разных уровнях.

Второй способ называется многоуровневым освещением гаража и он очень часто выступает объектом советов многих специалистов.

При его создании светильники размещают на потолке и на трех горизонтальных уровнях. Первый уровень находится на высоте 40 сантиметров. Второй на высоте 75 сантиметров. Высота третьего уровня равняется 1,8 метра.

Стоит отметить, что центральную лампу нужно монтировать так, чтобы автомобиль, который стоит под ней, не бросал теней ни в одну сторону. Очень удобным является использование светильников на кронштейнах.

Благодаря их способности крутиться в разные стороны и менять направления освещения можно создать идеальную подсветку рабочей зоны.

Специалисты рекомендуют предусмотреть использование такой лампы, которую можно монтировать на капот. Благодаря этому «сердце» автомобиля будет хорошо осветленным. В тех рабочих зонах, над которыми есть полочки или антресоли рекомендуется использовать точечные светильники.

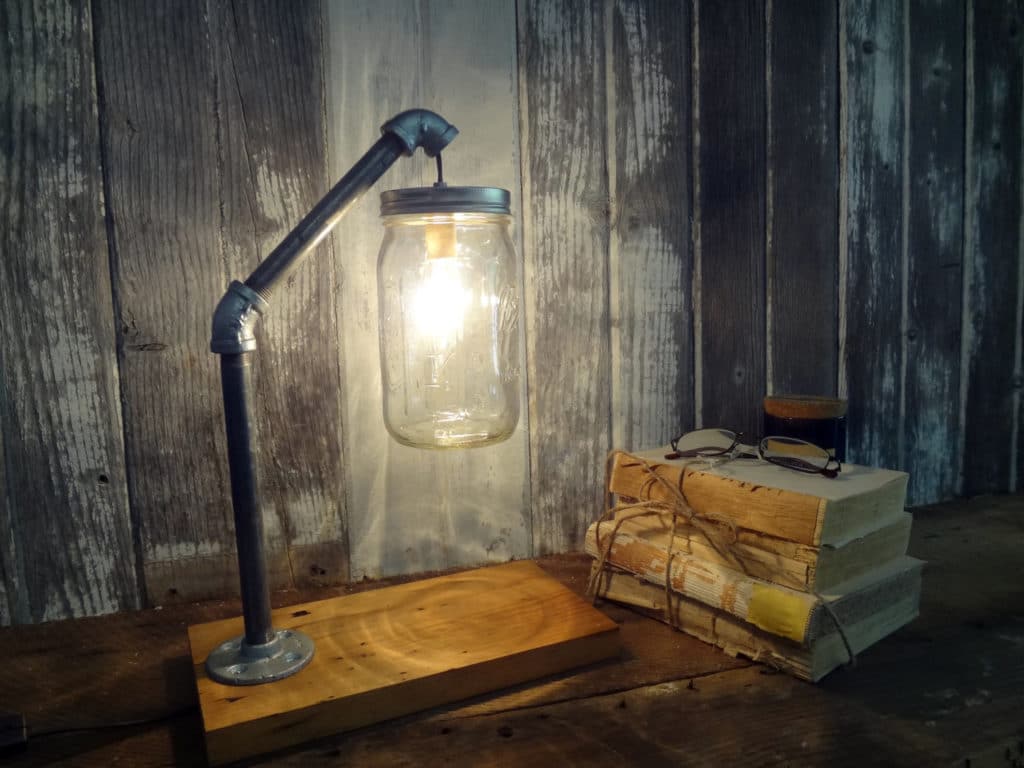

Полезный совет: эти точечные светильники можно дополнить настольной лампой. Также их можно заменить светодиодной лентой и в конечном итоге освещение гаража будет характеризоваться высоким качеством.

Рассказывая, как можно сделать правильное освещение в любом гараже, стоит обратить внимание и на размещении проводки, которая будет подать ток на наши светильники. Эту проводку можно сделать скрытой

В этом случае ее устанавливают при строительстве самого гаража, а точнее перед тем, как будет осуществляться штукатурка. Проводка ведется вдоль потолка.

Полезный совет: скрытая проводка требует грамотного проектирования. В противном случае нужно будет провести некоторое разрушение нанесенной штукатурки. Поэтому не лишней будет консультация с электриками и людьми, которые постоянно работают в гараже. Последние лучше знают, насколько оптимальным и каким должно быть освещение.

Открытая проводка монтируется поверх штукатурки.

Освещение в гараже своими руками: тонкости монтажа

На начальном этапе нужно подготовить инструменты:

  • отвертки с крестообразной и плоской битой;
  • плоскогубцы;
  • гофрированные трубки или кабель-каналы, если проводка будет открытой;
  • штроборез, болгарку или перфоратор для подготовки гнезд под розетки и штроб, если кабель будет скрыт в стене;
  • индикатор напряжения;
  • монтажный инструмент для установки кабеля;
  • нож для зачистки контактов.

Для открытой прокладки и устройства освещения понадобятся:

  • кабели соответствующих сечений;
  • распределительный щит для подключения;
  • понижающий трансформатор;
  • автоматика для освещения и розеток, стабилизаторы напряжения;
  • коробки, розетки, выключатели;
  • светильники и крепеж для них;
  • изоляционные материалы.

Для освещения смотровой ямы и мощного оборудования нужны отдельные автоматы срабатывания. Если подключение производится не от домовой сети, дополнительно устанавливается прибор учета (счетчик). Заземление изготавливают из прутков арматуры, металлических уголков или труб, соединяя контур с заземляющей шиной стальной полосой толщиной не менее 4 мм.

Разметка

На стенах и потолках отмечается расположение коробок, выключателей, светильников и розеток. Провести вертикальные линии, соединить их горизонтальными отрезками под прямым углом.

Можно проверить, насколько комфортно будут расположены лампы и выключатели. Для этого загнать машину в гараж и определить, как освещается нужный участок.

Подготовка трассы

Установить распределительные коробки. При открытой прокладке удобно использовать фурнитуру для наружного монтажа. Для нее не нужно штробить каналы, достаточно закрепить ее на поверхности крепежом, подходящим для конкретного материала стены.

Прокладка кабеля

Смонтировать нижнее основание кабель-канала на стене и потолке в соответствии с разметкой. Вложить провода в углубление, закрыть крышкой.

Если используется неразъемная гофра, сначала нужно продеть отрезки кабеля через трубу. Для этого применяется кондуктор — специальная тонкая проволока внутри гофры. Один ее конец прикручивается к проводнику, второй — к какому-либо якорю, например, саморезу в стене или ручке двери. При натяжении проволоки кабель постепенно проходит сквозь отверстие. После этого можно крепить гофру к стене с помощью дюбель-хомутов.

Подключение светильников

Концы жил кабелей зачищаются и в соответствии с фазой соединяются с проводами в распределительной коробке и в выключателе. Между собой контакты крепятся самостопорящимися болтами или сваркой и изолируются с помощью пластиковых колпачков или нескольких слоев изоленты.

Установка щитка

В распределительном щите содержатся все узлы управления, устройства защиты проводки и человека от поражения током. Щиты бывают внутренние и наружные, металлические или пластиковые.

Чтобы правильно собрать щиток:

  • все мощные потребители должны иметь отдельную линию с защитным прибором;
  • потребители разделяются на группы — розетки, освещение, оборудование, влажные помещения;
  • сборку проводить на столе в чистом сухом помещении;
  • сечение кабеля должно быть одинаковым на всем протяжении ветки, а автомат подобран в соответствии с его токовой характеристикой;
  • размеры щита должны соответствовать количеству модулей плюс небольшой запас;
  • все узлы устанавливаются на металлическую DIN-рейку, ее можно купить и отрезать нужную длину;
  • модули необходимо правильно сориентировать — защелка на задней стороне корпуса всегда находится внизу прибора, а при включенном положении рычаг показывает наверх, при выключенным — вниз;
  • входной провод подключается только сверху, выход на приборы потребления — только снизу;
  • ноль подключается к нулевой шине, фаза — к верхней клемме.

Щиток для гаража монтируется гораздо проще, чем в жилом доме. Тем не менее если нет опыта и уверенности в правильной сборке, лучше обратиться к специалисту.

Плюсы освещения из светодиодов

Так как не бывает ничего идеального, изготовленный светильник для гаража с применением диодов обладает положительными и отрицательными сторонами, начнем рассмотрение с плюсов данного вида ламп:

Обладает просто сверхмалым потреблением электроэнергии. Если провести сравнение, то светодиод по сравнению с обыкновенной лампой потребляет в десять раз меньше, в случае с люминесцентной он потребляет меньше в три раза электрической энергии. А это означает что монтаж диодных световых приборов гораздо лучше для гаража в плане экономии.

Данные светильники изготовлены следующим образом, что в них нет расходных материалов в виде стартеров, дросселей, а значит, нет необходимости тратить дополнительные средства на приобретение и утилизацию пришедших в негодность элементов схемы.

Светодиод во время работы не мерцает и включается практически сразу.

Обладает просто колоссальным ресурсом, период эксплуатации в среднем составляет 100 000 свето — часов и при этом ресурсе качество свечения диода не снижается.

Полностью невосприимчивы к температурным режимам, равно хорошо эксплуатируются и во время высоких и во время низких показателях термометра. Так же исключительно выдерживают частые включения — отключения.

Светильники с диодным оснащением довольно легки в монтаже и не требуют специализированных подготовительных мероприятий.

В основном рабочее напряжение диодов равно двенадцати вольтам, а данная величина признанна безвредным для человека. Светодиодные светильники производятся 12 V так и на привычные 220 V.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5.3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В.

о выборе светодиодных ламп

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Рабочие зоны

Любители самостоятельного ремонта и обслуживания автомобиля наверняка задумываются о том, какое освещение им лучше сделать в собственном гараже.

Тут будет правильно подойти к вопросу, начиная с зонирования этого помещения. В зависимости от конструкции самого сооружения, здесь можно условно выделить 3 или 4 зоны.

Общая. Это пространство, по которому вы будете перемещаться, располагать основные инструменты и пр. Это основная площадь, предусматривающая базовое освещение, установленное сверху. Но не стоит это воспринимать как одну лампочку в центре потолка.

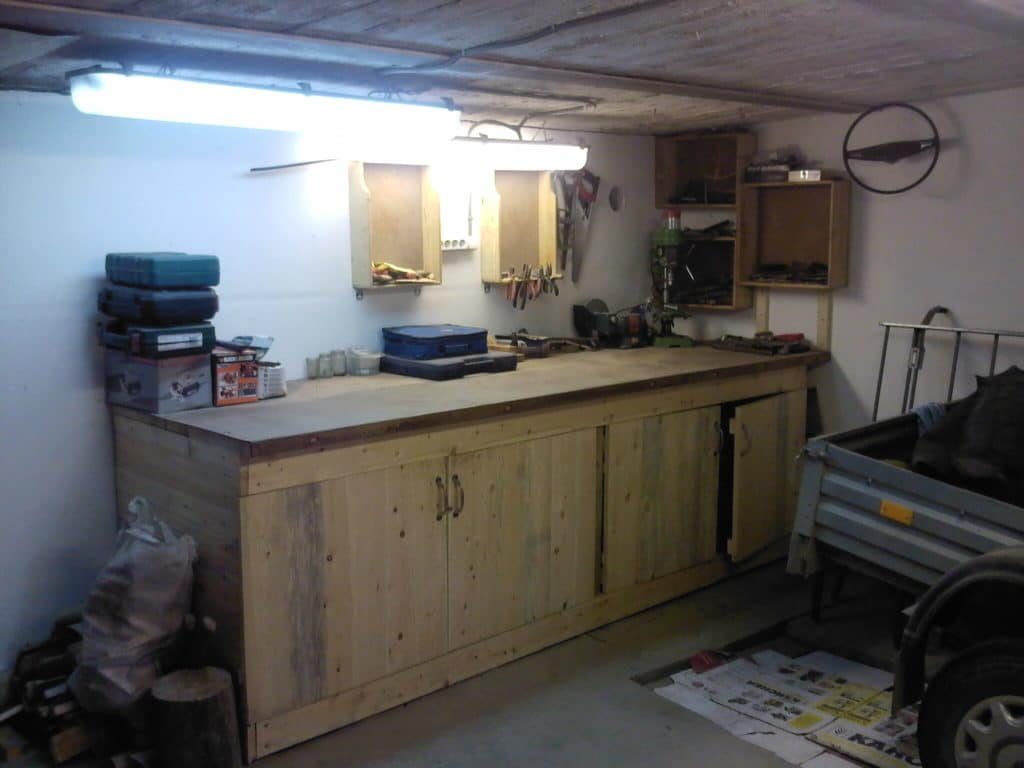

Рабочий стол или верстак

Если в вашем гараже что-то из этого предусмотрено, тут важно создать отдельную подсветку. При этом используется направленное излучение от светильников.
Уровень нижней и средней части машины

Требуется для наружных ремонтных работ, мойки, полировки, замены колёс и пр. Тут создают рассеянное, либо же направленное освещение. Оно должно располагаться на расстоянии от 50 до 120 см от уровня пола.
Смотровая яма. Не во всех гаражах она есть. Но при наличии ямы здесь устанавливаются отдельные светильники с направлением извлечений вверх и вперёд. Тем самым вы сможете без переноски и фонариков заниматься ремонтно-восстановительными и прочими работами, предусматривающими подход к днищу машины.

К числу обязательных относятся светильники для общей подсветки гаража со средним уровнем интенсивности, а также источники света в смотровой яме при её наличии и подсветка рабочей зоны верстака. В последнем случае используются стационарные или же переносные лампы.

Выбирая переносной вариант, обязательно предусмотрите дополнительную возможность фиксации светильника в выбранном месте.

При этом всё равно будет полезно иметь в запасе светильники налобного типа. Они пригодятся для выполнения каких-то точечных работ, а также для различных манипуляций в салоне машины.

Часто автомобилисты организовывают в гараже дополнительные стеллажи, где хранятся инструменты, какие-то вещи, покрышки, диски и прочая утварь. Для систем хранения, шкафов и полок можно выполнить отдельную подсветку. Самым простым и удобным вариантом считается использование светодиодных лент.

Какое именно сделать освещение, каждый владелец гаража решает сам. Многое зависит от того, для каких целей используется это помещение. Но вне зависимости от назначения гаража, даже при наличии централизованной электросети крайне полезно иметь источник для аварийного освещения.

Освещение смотровой ямы

В отличии от всего остального помещения смотровая яма характеризуется повышенной влажностью, которая несет угрозу не только металлическим элементам, но и человеку. Так как влага может стать причиной поражения электрическим током, ранее считалось, что питание смотровой ямы должно осуществляться от безопасного напряжения питания в 12 В, которое не может нанести вред человеку. Но с появлением защитных автоматов, питание можно выполнить и от сети 220 В, при условии наличия УЗО с током отключения не менее 30 мА и светильником с уровнем защиты от 1 до 3 согласно п.6.1.14 ПУЭ.

По отношению подсветке смотровой ямы, она направляется вверх. Из-за малого пространства, светильники должны как можно меньше выступать или вообще утапливаться вровень со стенкой.


Рис. 12. Светильник в углублении

Монтаж электропроводки отличается от гаражной осветительной необходимостью защитить ее от контакта с водой на случай затопления. Для этого используют пластиковую гофру, делают проводку скрытой в стене, уплотняют и герметизируют электрически контакты.


Рис. 13: Герметизация проводки в пластиковой гофре

Рабочие зоны: как сделать освещение в гараже правильно

Работы в помещении условно делятся на три или четыре основные группы:

  • общие – требуется базовое освещение сверху;
  • на верстаке или рабочем столе – местная подсветка направленным излучением;
  • на уровне средней/нижней части автомобиля для ремонтных работ, мойки транспорта – необходимо рассеянное или направленное освещение на высоте 0,5…1,2 м;
  • в смотровой яме — местные источники света, направленные вверх-вперед.

Обязательным считается общее освещение средней интенсивности, подсветка нижнего уровня (смотровой ямы) и стационарные или переносные светильники для работ на верстаке (столе, полках) и осмотра/ремонта/мытья автомобиля. Переносные светильники должны иметь возможность фиксации в выбранном месте с помощью штатива, держателей разного рода. Для «точечных» манипуляций удобны носимые (налобные) светильники-фонари.

Если в помещении расположены стеллажи (шкафы, отдельные полки, другие системы хранения) желательно выполнить их подсветку. Наиболее удобно при этом освещение в гараже светодиодными лентами, расположенными на/над местами хранения.

При выполнении ремонта/мойки транспортного средства за пределами гаража возникает необходимость в освещении площадки светодиодными прожекторами. Они монтируются на внутренней стороне гаражных ворот, на потолке (с возможность поворота в нужную сторону), на штативе или другом держателе для удобства перемещения. Интересный вариант – совмещение стойки (штатива) для светодиодного прожектора и инфракрасного обогревателя. В этом случае выполнять ремонтные/покрасочные работы проще и комфортнее, особенно в зимнее время.

Стоит дополнить конструкцию закрепляемым на стойке удлинителем на несколько розеток и отдельными выключателями на каждый из электроприборов. Устройство заменяет «средний» свет в гараже, легко транспортируется в нужную зону.

Организуя светодиодное освещение для гаража, важно помнить о защитных и рассеивающих свет плафонах светильников. Матовый плафон сделает световое излучение более мягким, не раздражающим глаза, уменьшит количество и резкость теней.. Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями

Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение

Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями. Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение.

Как выбрать кабель

Для устройства освещения в гараже можно использовать следующие виды кабельной продукции:

  • ВВГ;
  • ПУНП;
  • NYM.

Кабель ВВГ содержит от 2 до 5 медных жил. Изоляция двухслойная, выполнена из ПВХ. Используется в диапазоне температур ±50°С, производится в сечениях от 1 до 50 мм². Срок службы до 30 лет.

ПУНП — кабель из медных жил с изоляцией из ПВХ. По качеству проигрывает ВВГ, поскольку часто сечение жил не соответствует заявленному производителем. При расчете сетей нужно закладывать запас по току не менее 60%.

NYM — продукция немецких изготовителей с токопроводящими медными жилами. Имеет улучшенные характеристики. Форма сечения круглая, что упрощает герметизацию в месте ввода. Изоляция тройная, поэтому такой кабель максимально надежный.

В однофазных сетях применяются 2-3 жильные кабели, в трехфазных — 4-5 жильные. Для простоты подключения изоляция жил изготавливается цветной. На заземляющем проводнике она желто-зеленого цвета, на нулевом — белая или с голубой полоской.
