Монтируем откатные ворота своими руками

Как изготовить откатные ворота

Пришло время выбрать материал, из которого будут сделаны ворота. Основу полотнища составляет рама, ведь она призвана удержать вес створки. Чаще всего специалисты склоняются к обустройству ворот из металлопрофиля. Панели отличаются простотой использования, надежностью и износостойкостью.

Определившись с размерами створок, нарежьте детали. Ворота состоят из обрешетки и рамы. Чтобы сделать конструкцию, применяют трубу из металлопрофиля 60×3 мм. Для внутренней составляющей подойдет труба 40×20 мм. Сначала к раме приваривается обрешетка. Хорошее крепление представлено дополнительными саморезами.

Для дальнейшей работы из оборудования понадобится болгарка, снабженная зачистным кругом. При помощи болгарки избавляются от ржавчины и окалины, имеющихся на трубах. Помните о правилах безопасности – надевайте специальные защитные очки.

Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы

Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.

Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.

Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.

Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.

Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.

Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.

Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.

После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.

Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.

На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Компоненты откатных ворот

Чтобы построить ворота, необходимо знать, из чего они состоят. Составляющие откатных створок:

  • каретки, закрепленные на роликах, тележки;
  • поддерживающий роликовый и концевой механизм;
  • улавливатели, располагающиеся в нижней и верхней частях;
  • заглушки на направляющих;
  • направляющий рельс длиной 6 см.

Как сделать прочные сдвижные ворота своими руками, делятся опытные мастера

Они обращают внимание новичков на то, что, прежде всего, необходимо вооружиться качественным материалом и конечно следовать пошаговому плану действий. Эксперименты можно позволить себе, только если вы не раз занимались монтажом сдвижных створок

Технология изготовления фундамента


Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.


Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот

Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию

Дальше будем варить швеллер, предназначенный под продолжения привода.

Для этого в верхней части столба нужно установить металлическую закладную

Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации

Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент


В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

  • размеры автотранспорта, который будет въезжать на участок;
  • угол въезда автомобилей;
  • свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

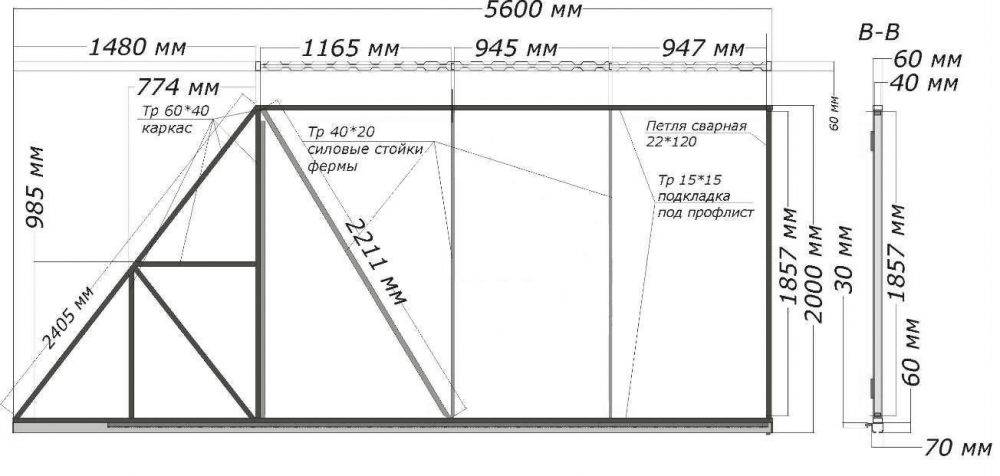

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Расчет веса, габаритов и прочности

Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:

  1. Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
  2. Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
  3. Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
  4. Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.

Расчеты для откатных ворот.

Как сделать крепкий фундамент самому

При обустройстве крепкого фундамента под сдвижные ворота не обойтись без швеллера шириной около 20 см. Также запаситесь арматурой с сечением от 12 до 16 см. Арматуру нарезают длиной 1-1,2 м каждый элемент. После этого принимаются за выкапывание ямы. Каковы ее параметры?

  1. Углубление в длину больше ½ части планируемых ворот.
  2. Ширина ямы – от 40 см.
  3. Глубина – не менее 1,5 м.

Фиксируют швеллер полками вниз. Как только приспособление оказалось в яме, его обрабатывают бетонной смесью. Причем швеллер укладывают, ориентируясь строго на строительный уровень. Этот хитрый прием помогает добиться для роликовой тележки максимально ровного основания.

Оцените полученный результат. Фундамент под откатные ворота готов. Отложите дальнейшие строительные работы на пару недель. Хотя в идеале нужно выдержать 28 дней – таковы строительные нормы.

Пошаговое руководство по монтажу

Приступая к установке сдвижных ворот, запаситесь терпением. Выполняйте каждое действие не спеша, аккуратно. Пошаговая инструкция состоит из таких пунктов:

  1. На швеллере, застывшем в основании, размещают раздвинутые каретки.
  2. Наденьте раму с обрешеткой поверх роликовых кареток и выставьте по уровню.
  3. Приварите платформы кареток к швеллеру. Следите, чтобы не было перекосов.
  4. Приварите вверху верхний и концевой ролики. Затем снизу и сверху закрепите уловители. Концевой ролик должен попадать на нижний уловитель и разгружать его в закрытом состоянии.

Подробнее рассказывает Олег Владимирович в пошаговой видеоинструкции: https://www.youtube.com/watch?v=ddk6a0s3wsE.

Как правильно выбрать фурнитуру и выполнить расчет материалов

В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.

Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.
