Пошаговая инструкция создания печи на отработке в гараж своими руками

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

  • воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
  • образующееся тепло нагревает стенки;
  • продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
  • скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

  • не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
  • за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
  • буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

  • шум;
  • при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
  • необходимость частой очистки камеры сгорания и дымоотводной трубы;
  • трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

  • КПД низкий, так как значительная часть тепла вылетает в трубу;
  • необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
  • затраты времени на подготовку топлива;
  • малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Это интересно: Летние беседки — формы и конструкции

Эксплуатация и обслуживание

Первый ввод печки в эксплуатацию проходит на улице, дабы удостоверить в целостности собранной конструкции и ее безопасности. Для первого розжига достаточно будет заправить агрегат полутора — двумя литрами отработанного масла, процесс горения должен набрать полную силу в течении пяти — семи минут.

Важно! При возгорании печки ни в коем случае нельзя пытаться погасить пламя водой! Это может привести к кипению горячего масла и даже взрыву! В такой ситуации можно использовать только огнетушитель, который обязательно должен быть в помещении по технике безопасности. Как уже говорилось ранее, в качестве топливного материала для печки в гараж своими руками может использоваться любой вид отработанного машинного масла

Это может быть трансформаторное масло, из коробки передач, из амортизационной системы и, конечно же, моторное. Чистота продукта в данном случае не принципиальна, так как продукты горения будут оседать в дымоходе в любом случае при использовании данного вида топлива. Следует напомнить, главное — отсутствие в составе масла воды! Всегда следует думать о безопасности

Как уже говорилось ранее, в качестве топливного материала для печки в гараж своими руками может использоваться любой вид отработанного машинного масла. Это может быть трансформаторное масло, из коробки передач, из амортизационной системы и, конечно же, моторное. Чистота продукта в данном случае не принципиальна, так как продукты горения будут оседать в дымоходе в любом случае при использовании данного вида топлива. Следует напомнить, главное — отсутствие в составе масла воды! Всегда следует думать о безопасности.

Во время работы печки топливо доливать не следует, это негативно повлияет на силу тяги и горения. При подаче масла нужно удостовериться, что агрегат окончательно остыл, чтобы избежать травм.

Любая печь требует ухода. Придется периодически очищать нижнюю емкость, в которую заливается масло. А так же регулярно прочищать от сажи и копоти дымоход. Если он забьется, тяга постепенно начнет падать и эффективность агрегата снизится в разы. Чтобы этого избежать, достаточно иногда снимать дымоход и, легонько постукивая, выбивать из него куски накопившегося шлака.

С внешней стороны, на улице, над трубой дымохода необходимо сделать козырек. Так в трубу не будут попадать осадки, опавшие листья и прочий мусор.

Чтобы продлить «жизнь» любой печки для гаража, ее можно обработать специальным составом во избежание ржавчины и прогорания. Для приготовления смеси понадобится пол литра силикатного клея, десять грамм мела и сто грамм алюминиевой пудры. Смесь хорошо размешать и нанести с помощью кисти на самодельную печь для гаража. Тогда она прослужит гораздо дольше и будет согревать в непогоду не один год.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

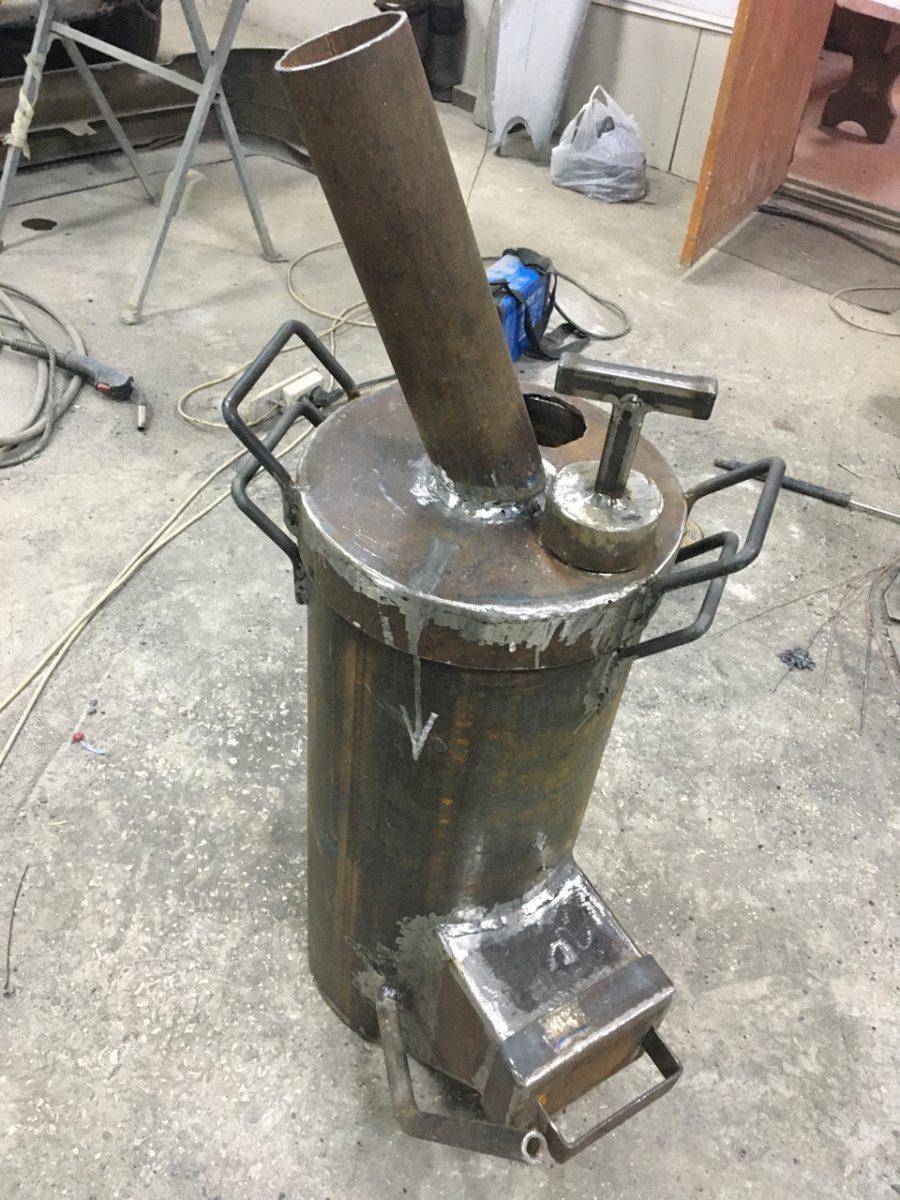

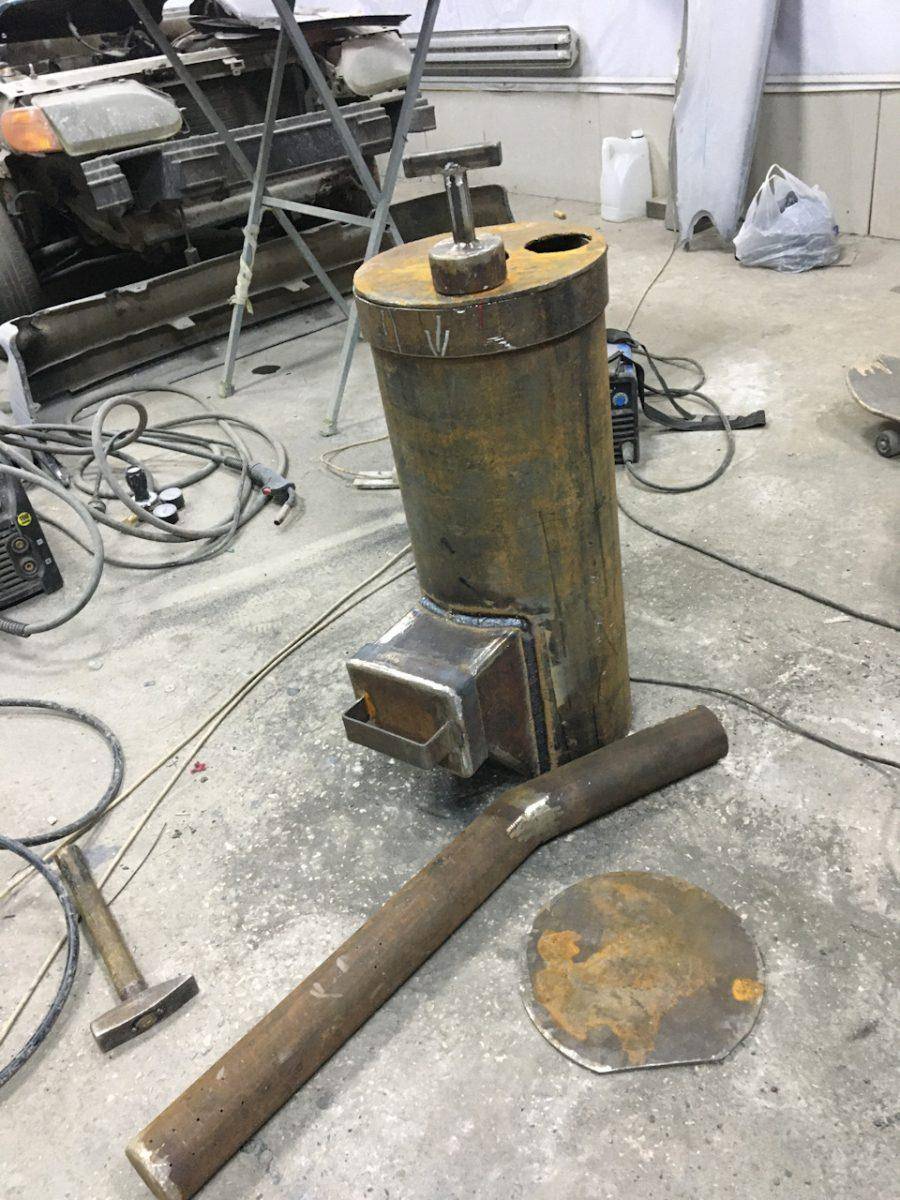

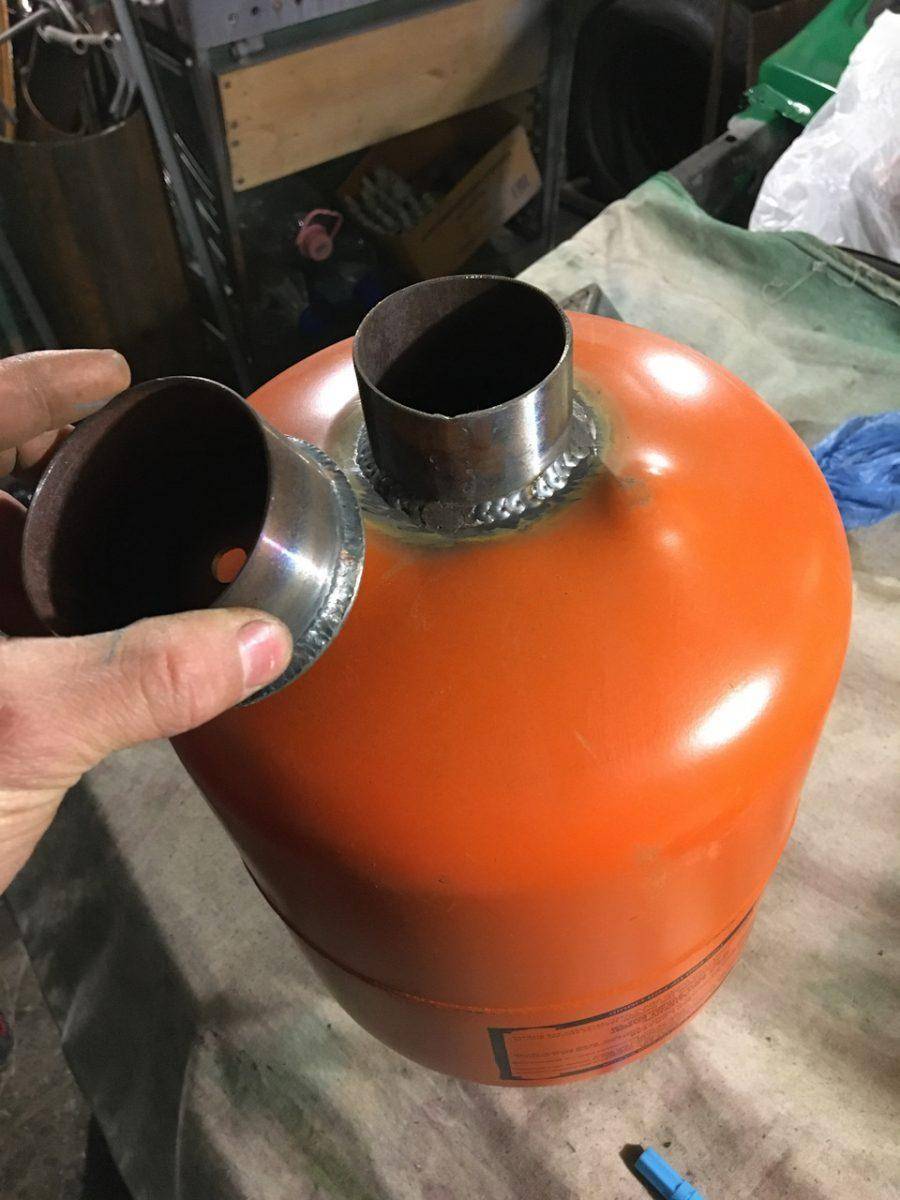

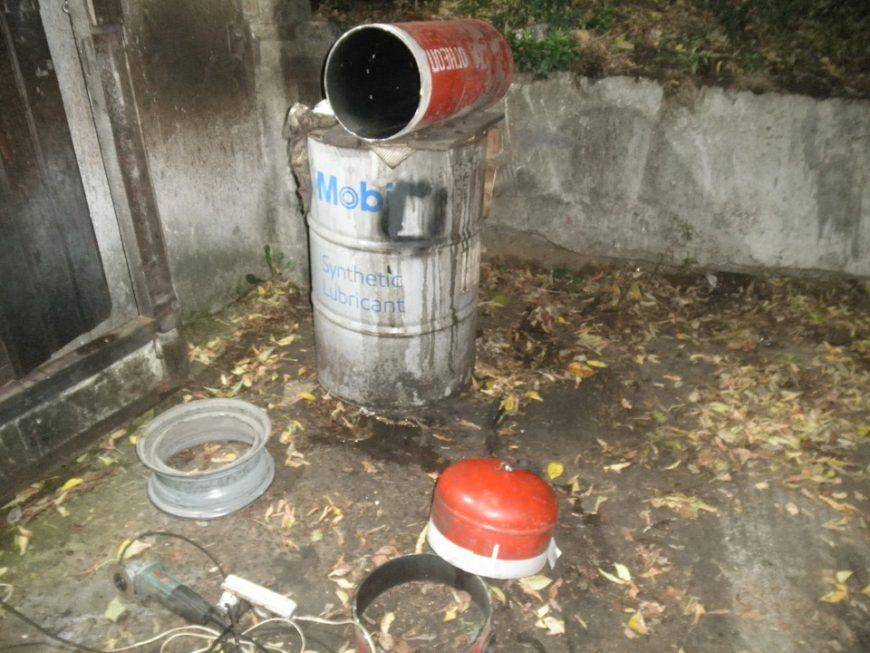

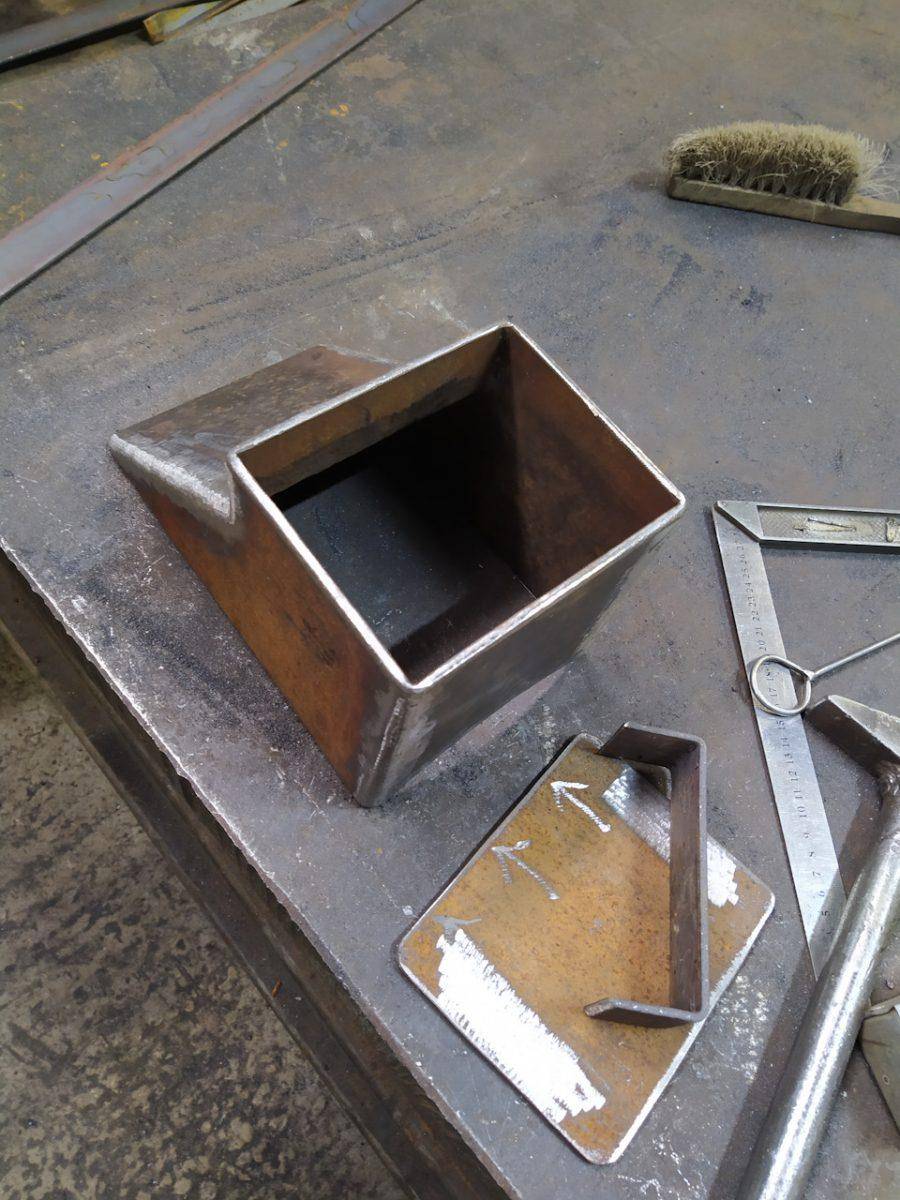

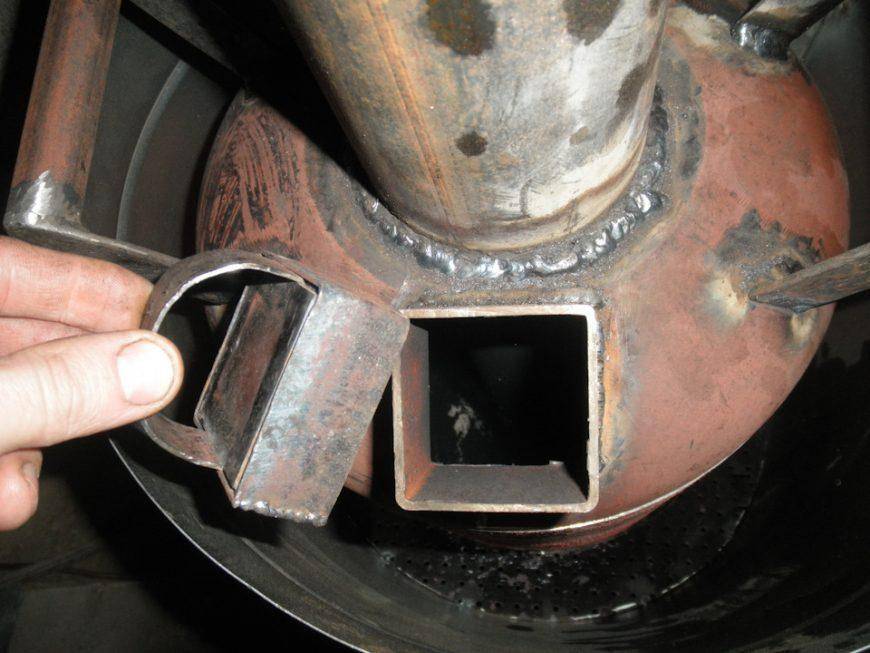

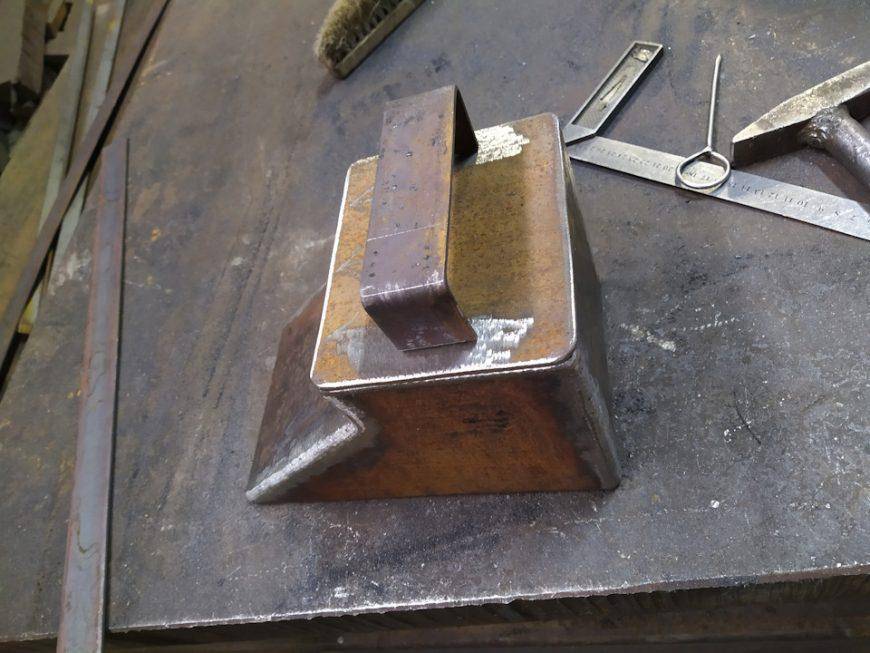

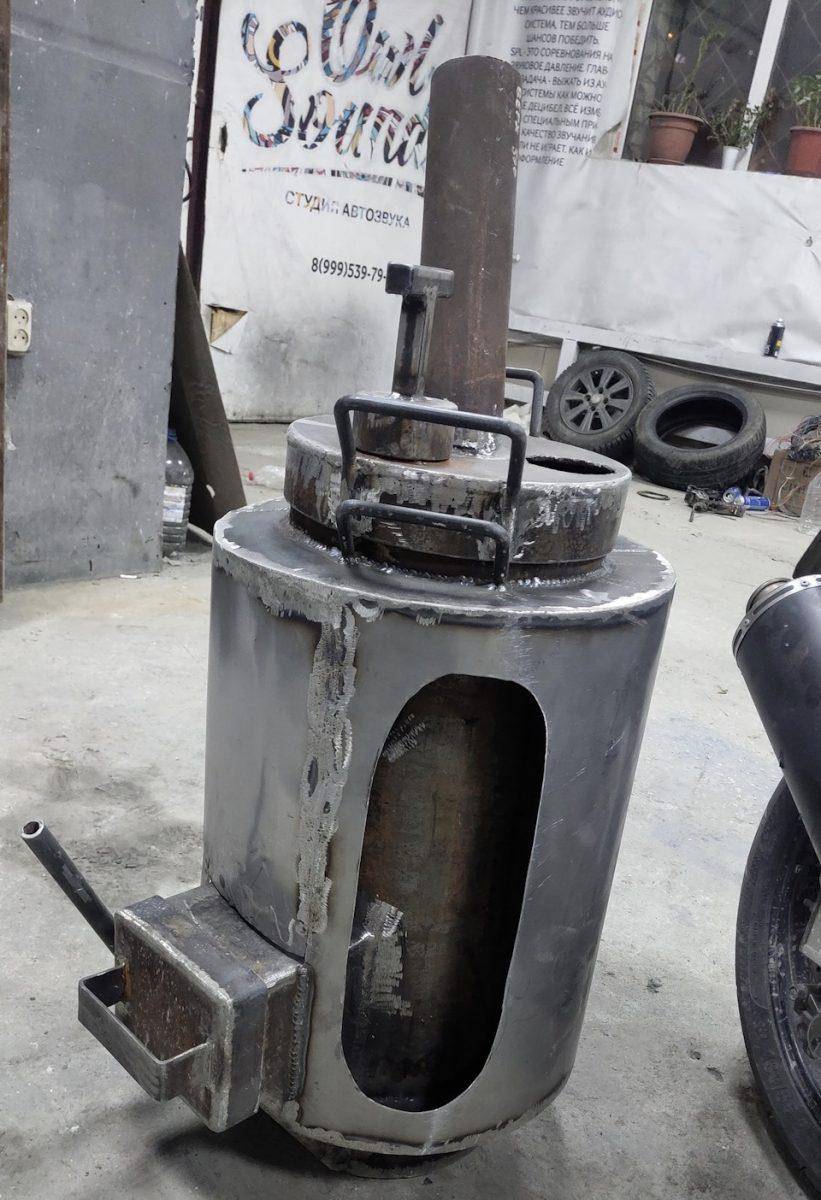

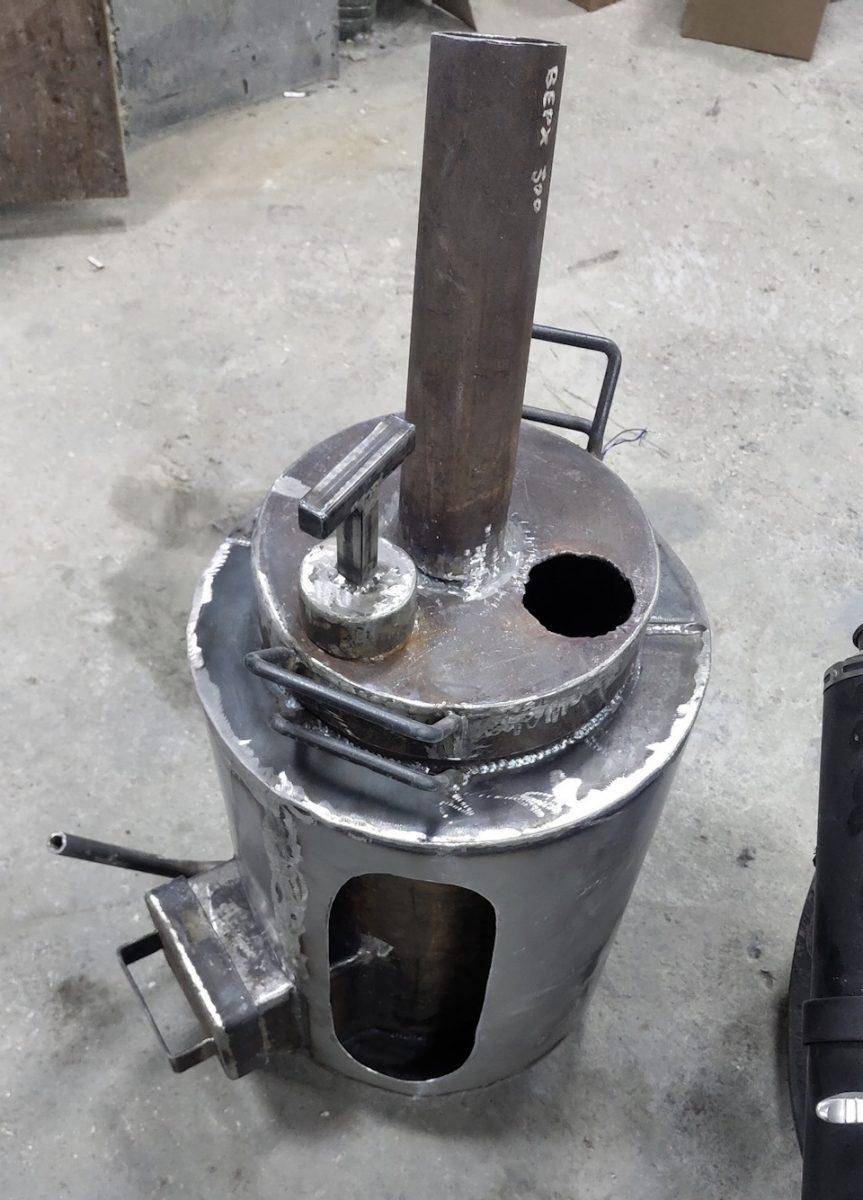

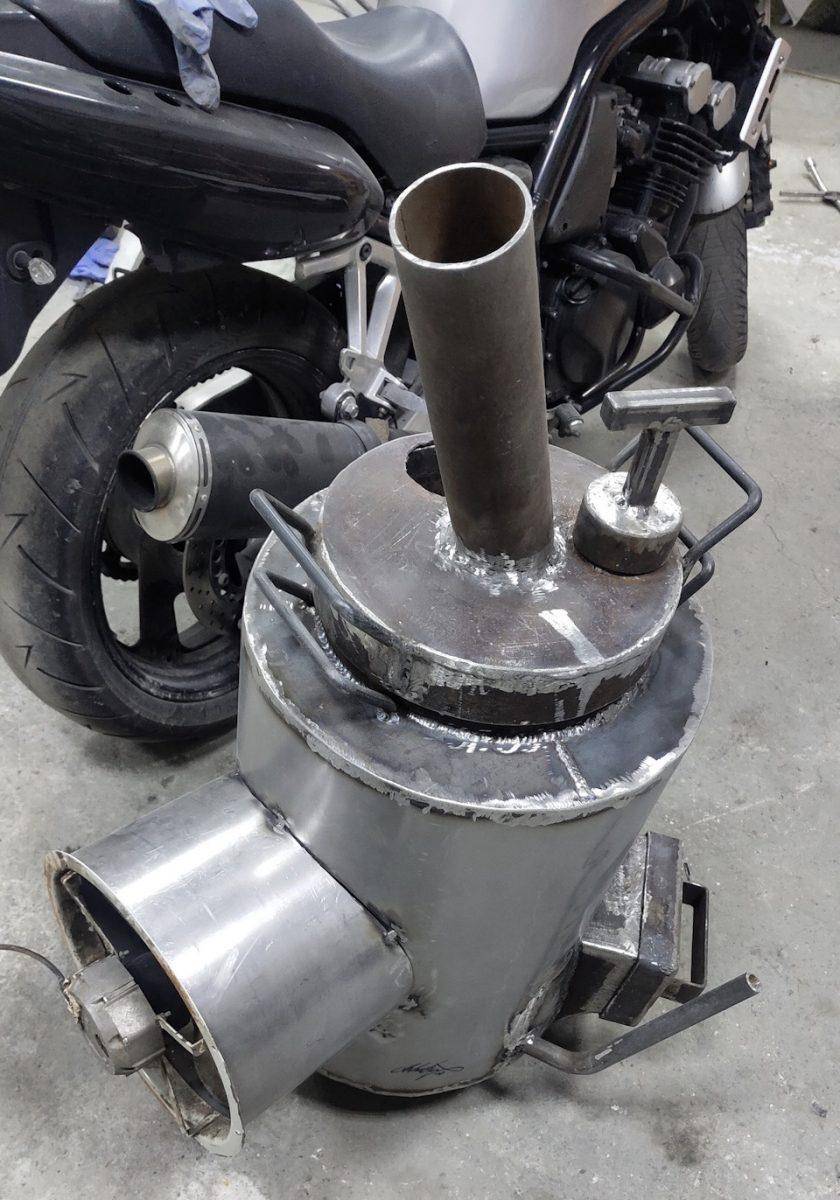

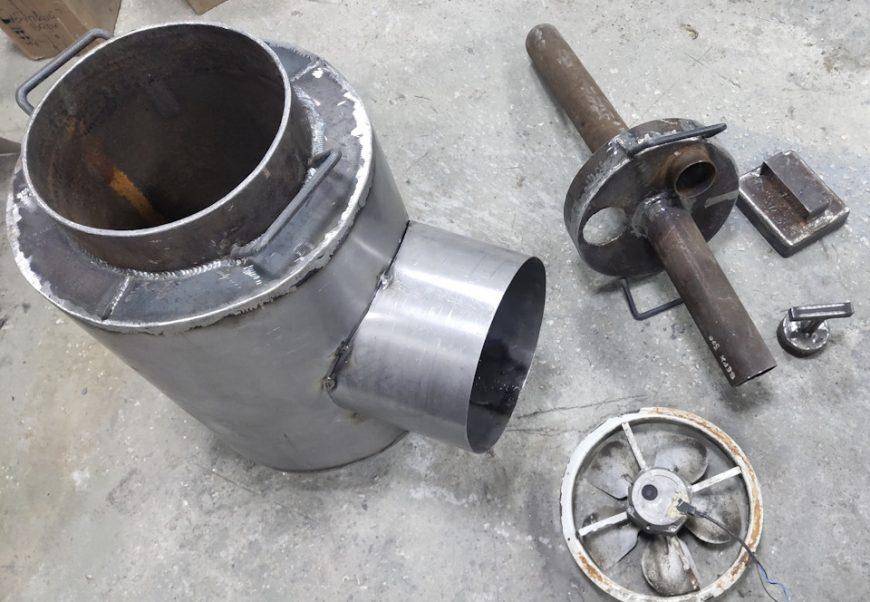

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

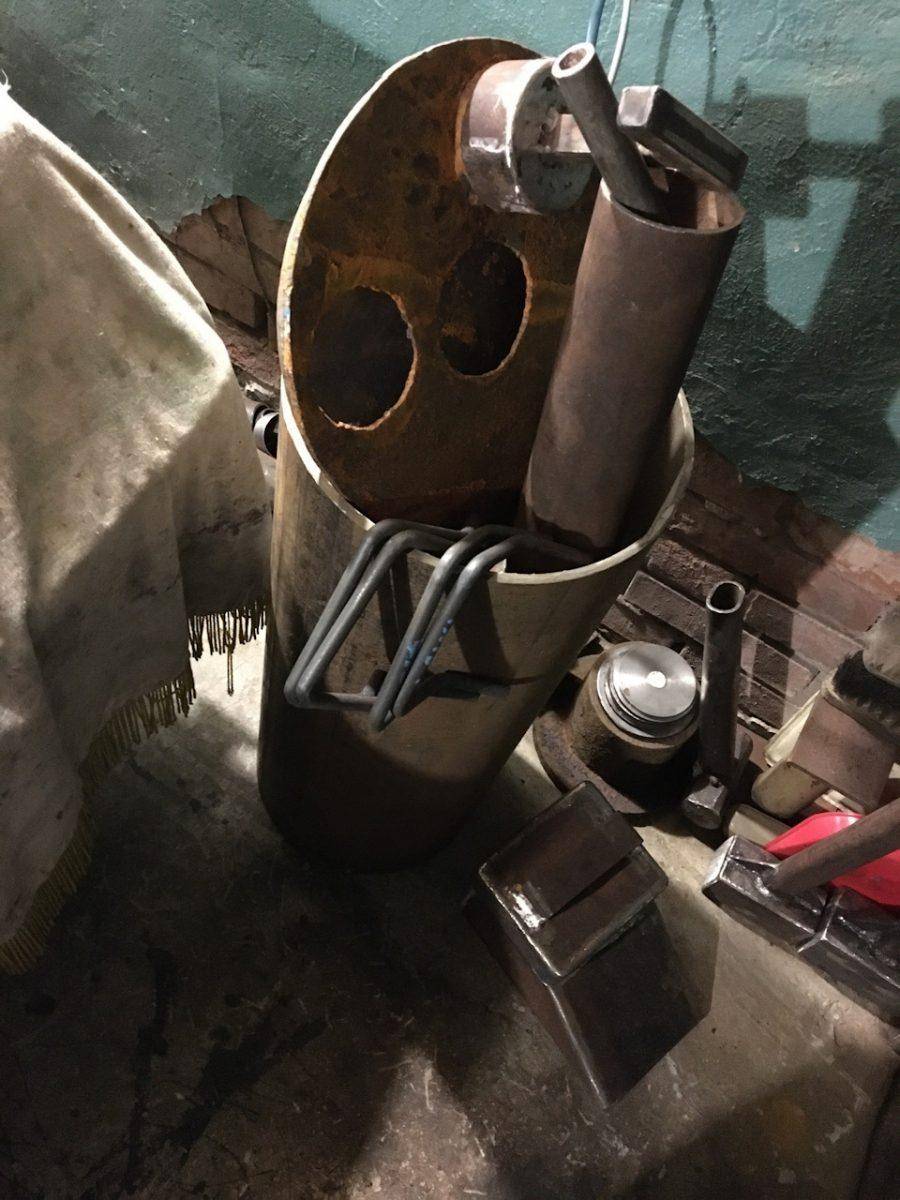

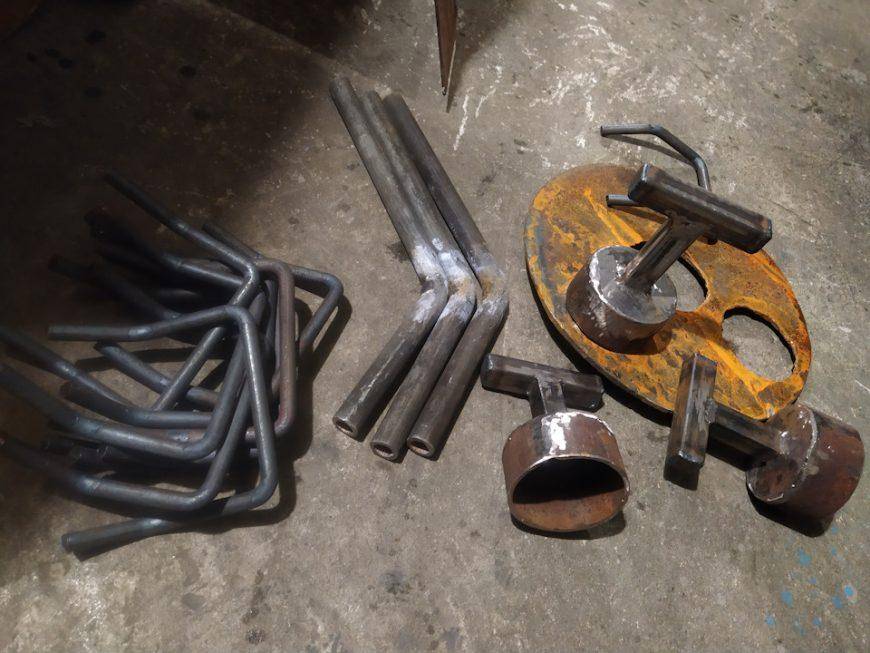

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

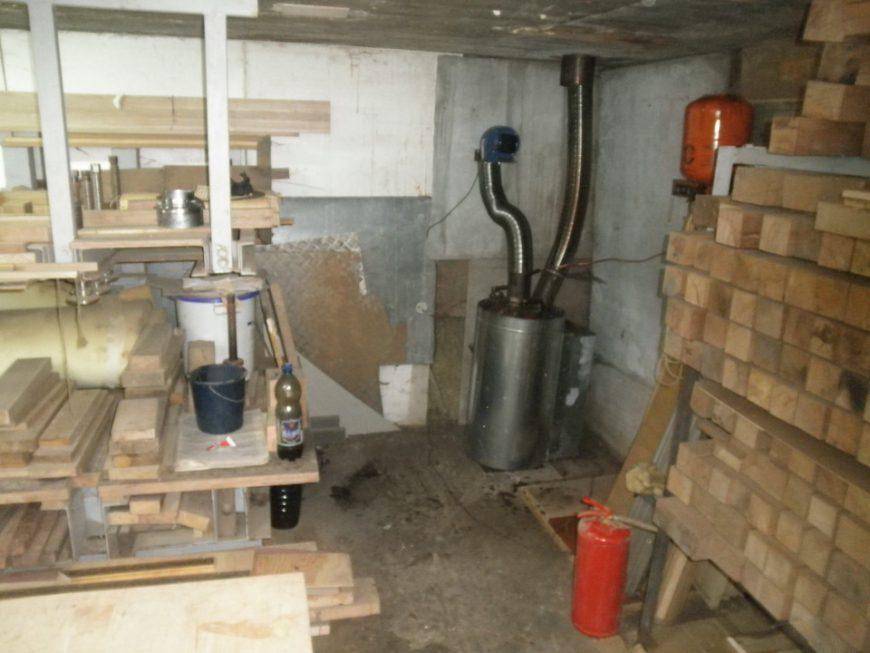

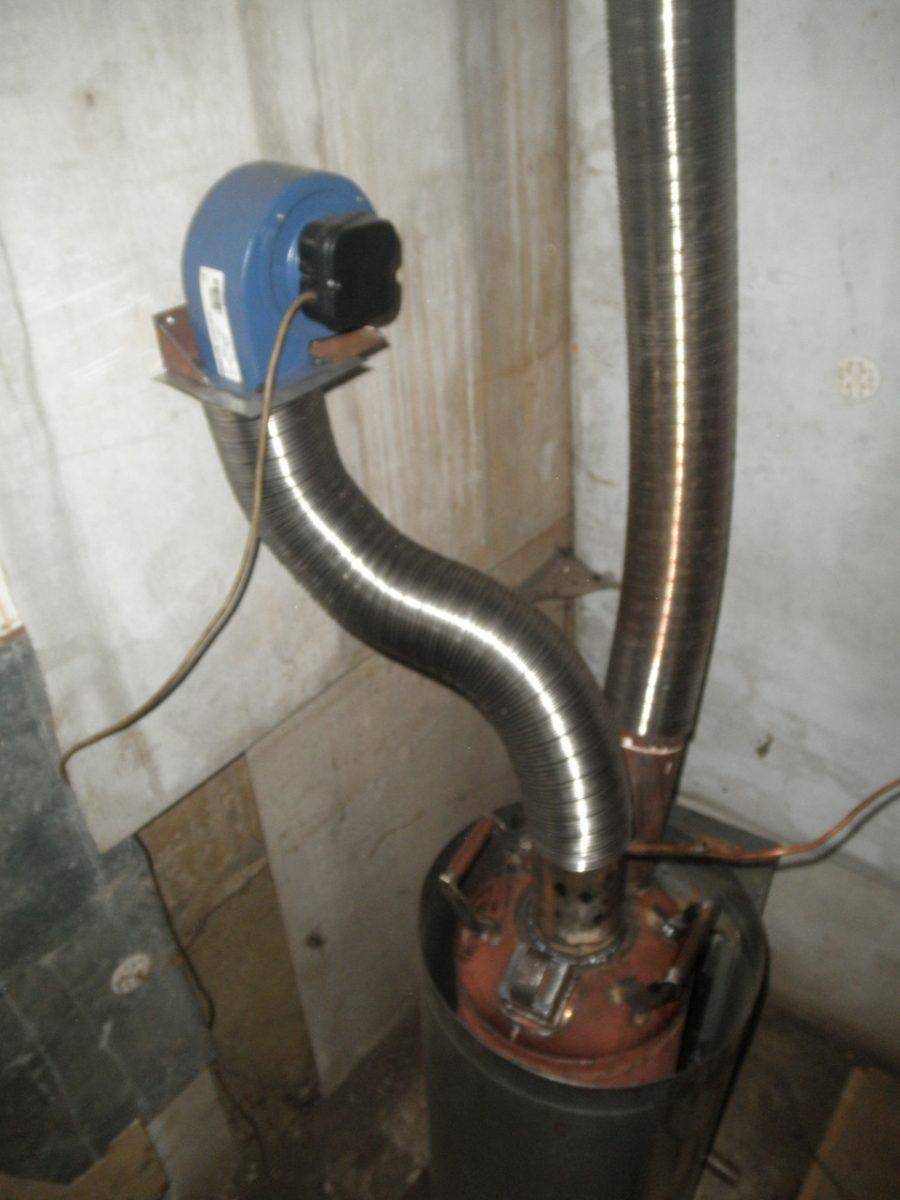

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Этапы изготовления печи для гаража

Из металлического уголка необходимо изготовить ножки, их длина — 20 см, после этого нужно расположить на них горизонтально емкость и приварить ее.

Посередине нижней емкости нужно прорезать отверстие и приварить к нему трубу в вертикальном положении. Эта труба выступает соединительным элементом между двух емкостей, но не рекомендуется всю конструкцию делать цельной, лучшим вариантом будет съемная верхняя часть

Важно помнить, что верхняя часть и труба служат нагревательными элементам и должны быть выполнены из железа, толщиной не меньше 4−6 мм

Следующий этап — создание отверстий в трубе, их должно быть не меньше 10 штук, расположение в пределах 50 см на середине трубы

Важно помнить, что отверстий в пределах 10 см от емкостей быть не должно

На нижней части печи (топки) необходимо сделать отверстие для заливки топлива. Оно должно располагаться на верхней части топки и иметь крышку, ее лучше оборудовать так, чтобы можно было легко закрывать и открывать. Для этого можно использовать болт или клепку, с помощью крышки нужно будет регулировать подачу кислорода и степень продуктивности обогрева.

На верхнюю часть всего агрегата необходимо приварить патрубок, заранее сделав отверстие для него.

Последний этап — сооружение дымохода, важно, чтобы все трубы были в вертикальном положении, это улучшит тягу. Вытяжную трубу рекомендуется делать из оцинковки, так она сможет тоже играть роль нагревательного элемента. После окончания работы над сборкой печи необходимо установить ее на место и подключить дымоход

После этого можно вложить свернутую газету в топливный бак, залить около литра масла и подождать 10 минут, когда начнется процесс кипения, агрегат будет обогревать помещение

После окончания работы над сборкой печи необходимо установить ее на место и подключить дымоход. После этого можно вложить свернутую газету в топливный бак, залить около литра масла и подождать 10 минут, когда начнется процесс кипения, агрегат будет обогревать помещение.

В чем разница печи длительного горения и дровяной буржуйки

Принципиально, между печью длительного горения и обычной буржуйкой разница состоит в том, как происходит процесс горения. Для обычной чугунной или стальной печи с колосниковой решеткой и прямым дымоходом характерно быстрое сгорание топлива. Собственно и само название «буржуйка» пошло из-за непомерных аппетитов печи. Процесс горения в топке происходит на колосниковой решетке, при большом потоке воздуха, что с одной стороны, дает возможность увеличить тягу, а с другой стороны, при горении дрова сгораю с большим количеством сажи и дыма. Такое положение дел не может свидетельствовать об экономии топлива, их просто приходится постоянно подбрасывать, чтобы поддерживать температуру.

В печи длительного горения процесс происходит по-другому. В зависимости от конструкции топки и дополнительного оборудования сжигание может иметь вид медленного горения (тления) или пиролиза – сжигания выделяемых топливом газов.

При тлении, удается сделать процесс горения контролируемым, для этого уменьшается или увеличивается поток воздуха в топку. В результате получается медленное сжигание топлива и процесс горения увеличивается по времени. Насколько экономным получается такое отопление судить сложно, но то, что время сжигания значительно увеличивается, это факт.

При пиролизе, твердое топливо под действием высокой температуры разлагается на простые вещества. В результате получается, что в топке сжигаются не дрова, а газ, выделяемый дровами. Такие печи длительного горения намного более экономичны и их установка быстро окупается.

Но, справедливости ради стоит упомянуть и о промежуточных конструкциях, сочетающих в себе и преимущества печей с контролируемым тлением и пиролизных печей. Эти гибриды в основном и являются наиболее часто используемыми проектами для самостоятельной сборки.

Технология выполнения печи

Чертеж печи, работающей на отработанном масле, приведен на рисунке.

Чертеж печи на отработанном масле

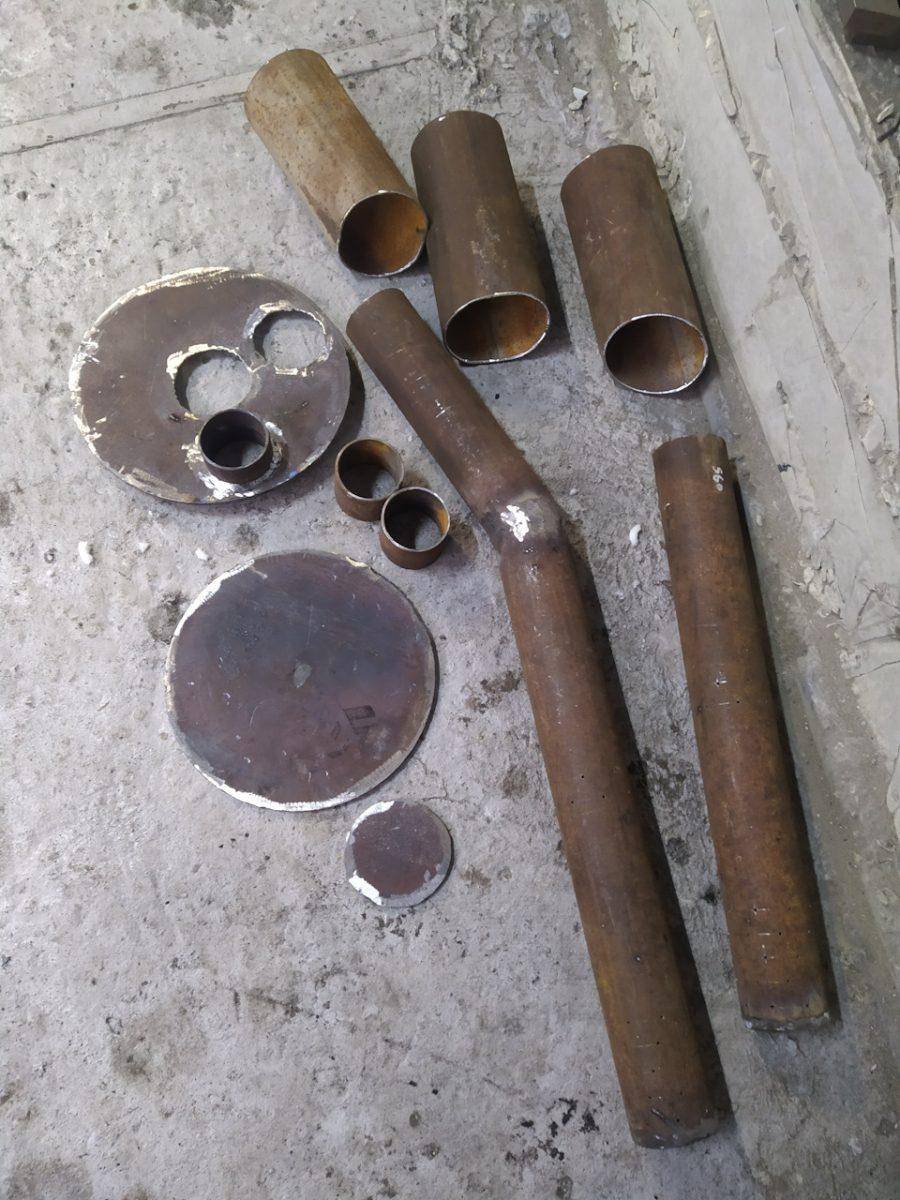

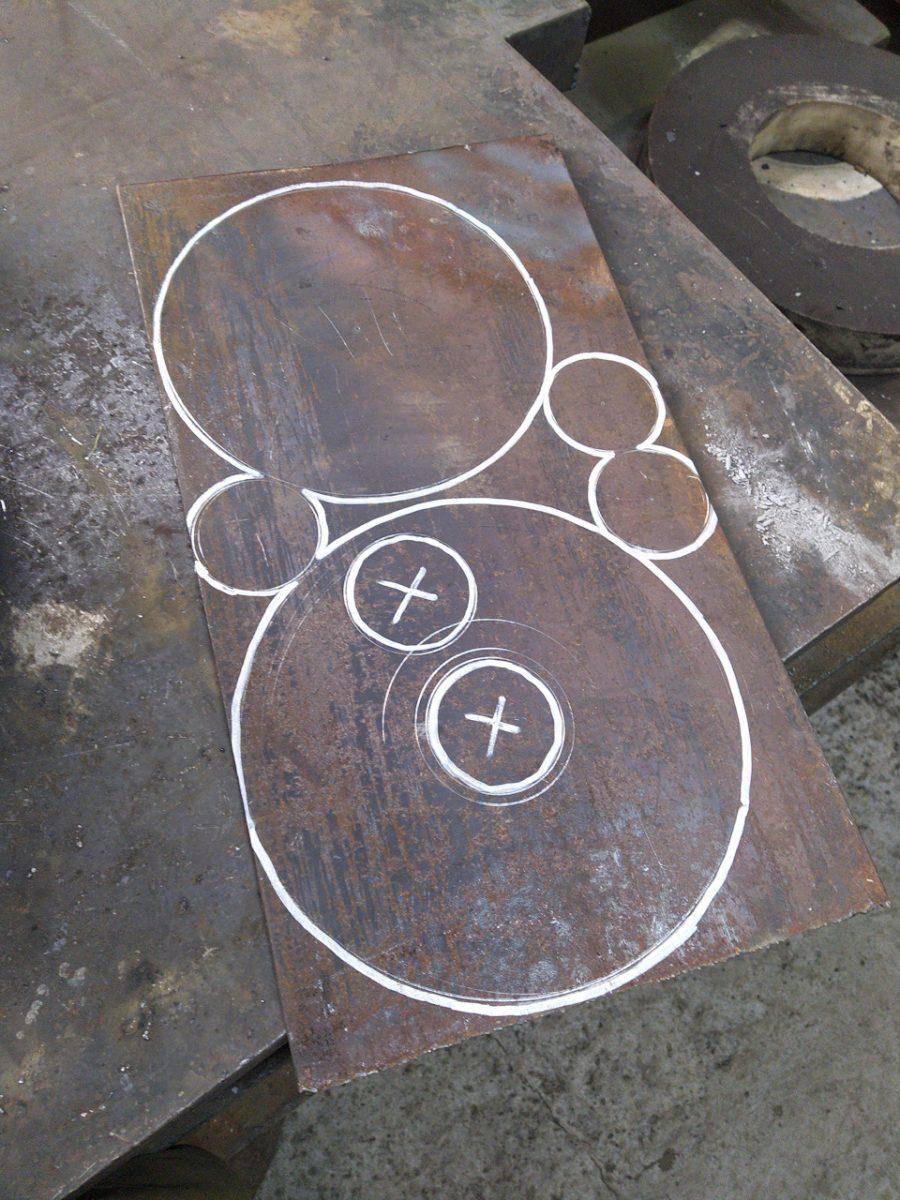

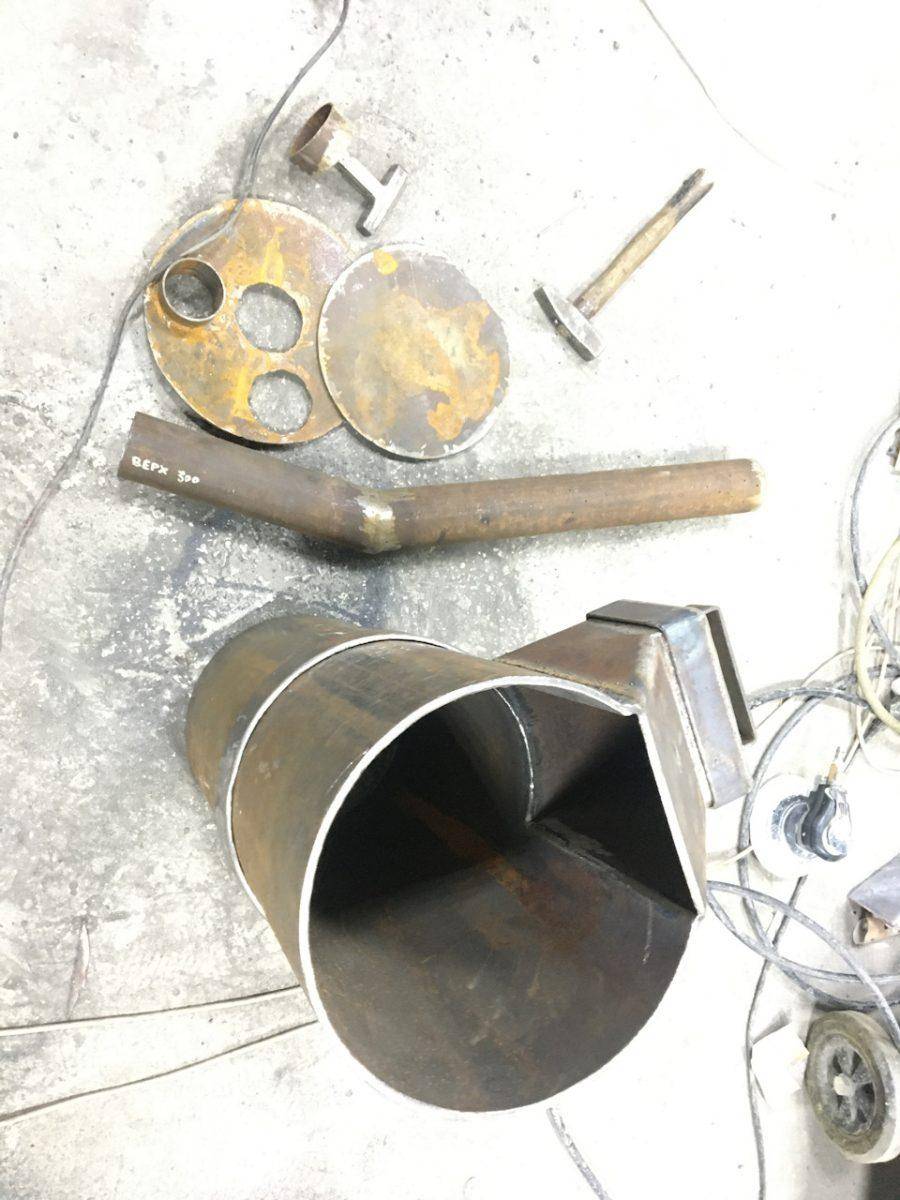

  1. Изготовление нижней камеры. Камера первичного сгорания в такой печи совмещена с топливным баком. Она представляет собой круглый бак с крышкой, в крышке выполнены отверстия для залива масла и для трубы, являющейся второй камерой печи. По указанным на рисунке размерам вырезают детали нижнего бака, зачищают края болгаркой и сваривают их. Стенки удобнее сделать из обрезка трубы. Приваривают к стенкам бака дно из листового металла, ножки из уголка. Вырезают крышку с отверстиями: отверстие 100 мм по центру и 60 мм ближе к одному из краев. Крышка может быть съемной – это облегчит очистку бака и транспортировку печи.
  2. В отрезке трубы диаметром 100 мм и длиной около 360 мм сверлят отверстия для подачи воздуха. Их диаметр должен составлять примерно 1/10 диаметра трубы, в данном случае на рисунке приведен размер 9 мм. Отверстия должны располагаться равномерно по окружности и высоте трубы.
  3. Трубу приваривают к крышке нижнего бака, соблюдая перпендикулярность. Также на крышке выполняют воздушную заслонку, она может держаться на заклепке или болтовом соединении. Диаметр отверстия под заслонку – 60 мм. Через это же отверстие производят залив масла и розжиг печи.
  4. Верхний бак выполняют аналогично нижнему. Стенки бака также удобно выполнить из трубы 355 мм. В пластине, играющей роль дна, выполняют отверстие 100 мм, смещенное к одному из краев дна. С нижней части к отверстию приваривают небольшой отрезок трубы диаметром 110 мм – он служит для надевания на перфорированную камеру сгорания газов.
  5. Крышка верхнего бака подвергается воздействию наиболее высоких температур, поэтому ее лучше выполнить из металла 6 мм. В верхней крышке делают отверстие для дымовой трубы, его располагают со стороны, противоположной отверстию в дне камеры. Между ними к верхней крышке приваривают отсекатель – перегородку из толстого металла. Располагать отсекатель нужно ближе к дымовому отверстию.
  6. Сверху к крышке приваривают дымовую трубу, которую позже подсоединяют к дымоходу. Для придания конструкции жесткости между нижней и верхней камерой приваривают распорку из уголка или трубы диаметром 20-32 мм. Саму печь можно окрасить высокотемпературной краской по металлу.

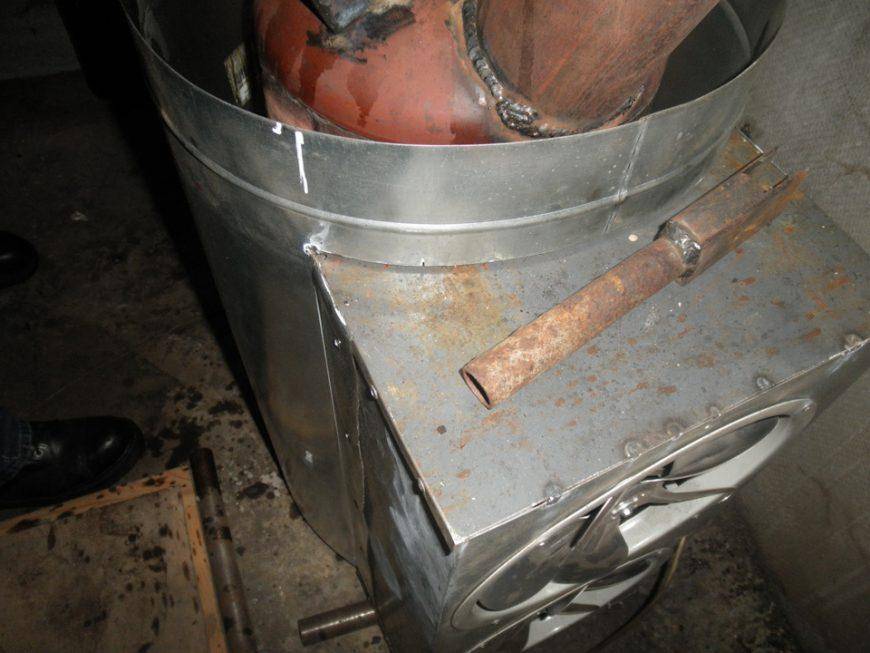

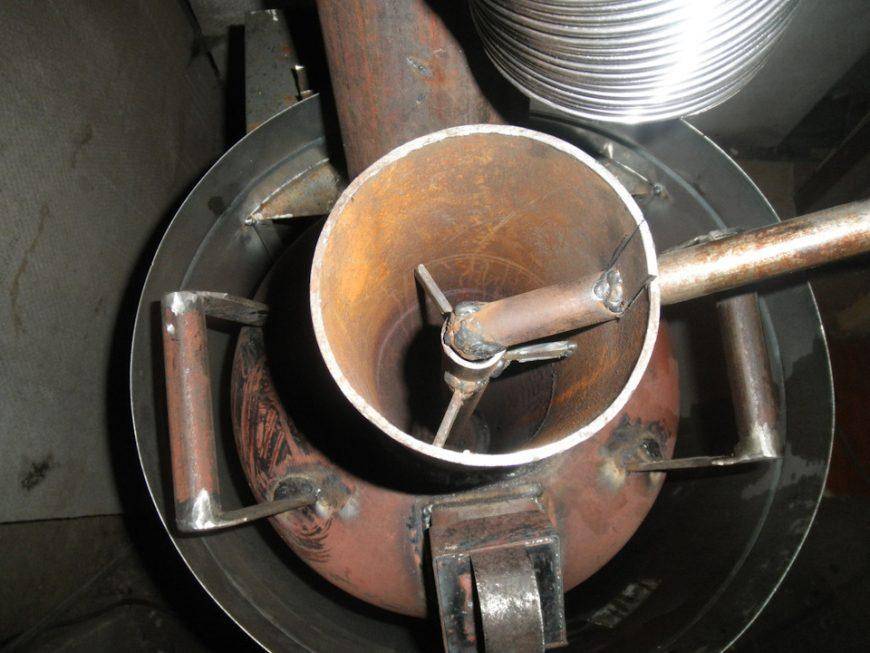

Из чего собирать печь?

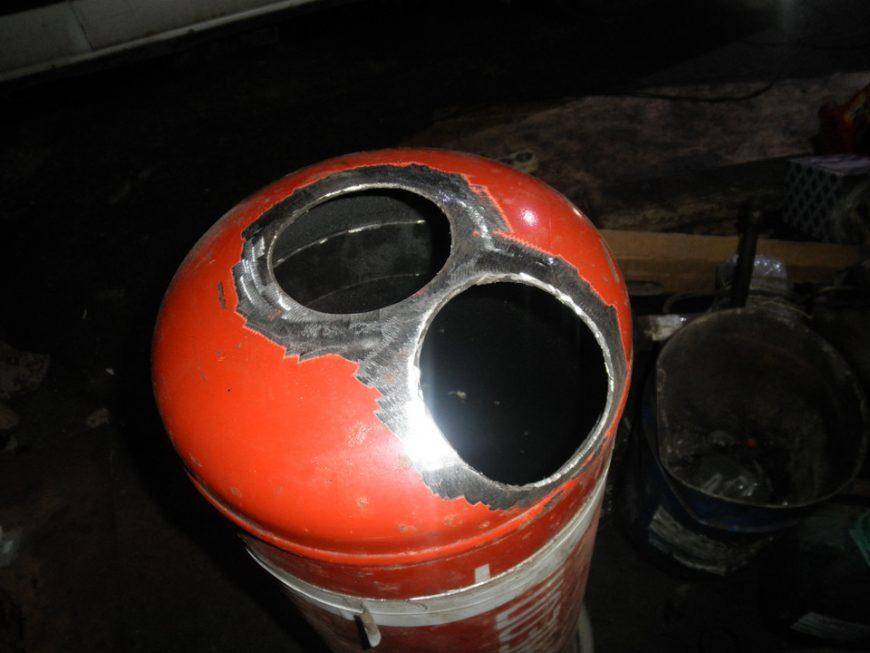

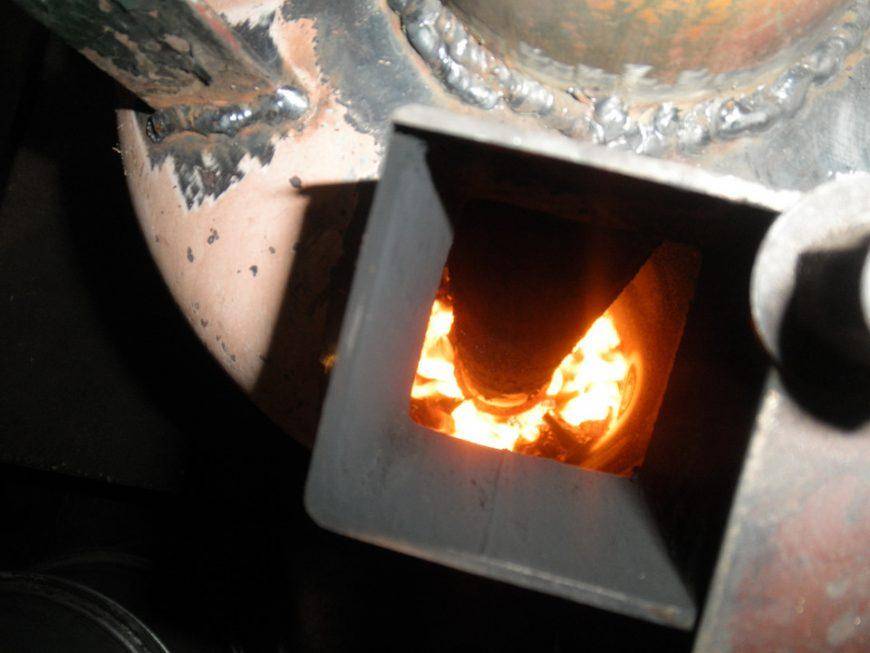

Для сборки подобной печки я подготовил следующее:

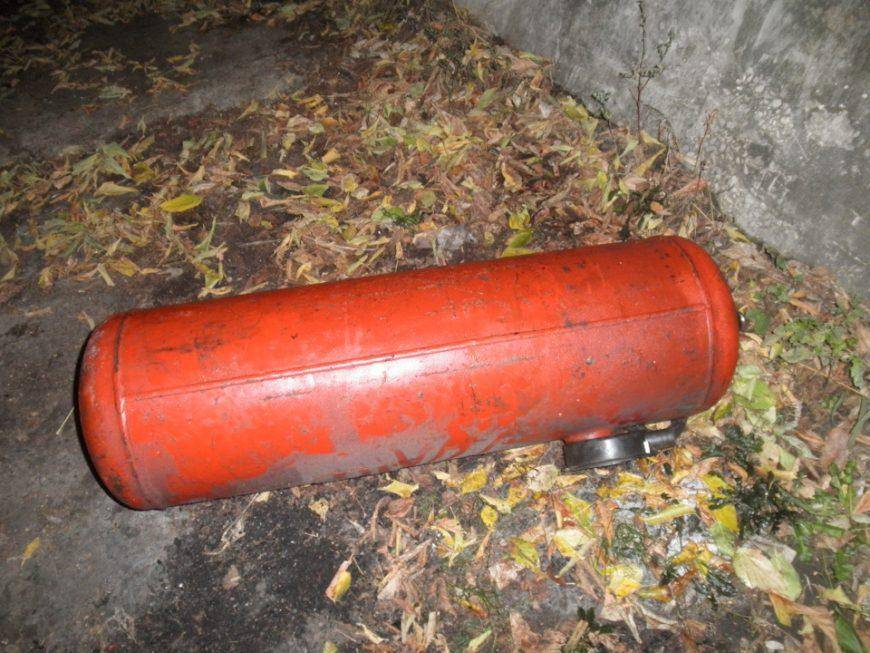

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Материалы и инструменты

Идеальным вариантом будет использование в качестве материала для печи конструкционных сталей средней толщины (4-5 мм и более). Допускается применение и различных сплавов – лишь бы они были жаропрочными, особенно в месте расположения высокотемпературной верхней камеры, рабочие температуры в зоне горения которой порою достигают 750-800 и даже 850С.

Для сварки, нарезки и последующего монтажа нам потребуются:

  • уже упомянутые трубы и/или листовой металл;
  • аппарат для сварки с набором электродов;
  • болгарка и пара кругов к ней (шлифовальный и отрезной) – в крайнем случае ножовка по металлу;
  • уголки (на ножки стабилизаторы);
  • дрель с набором сверл;
  • термостойкая краска.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

  1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
  2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
  3. Устанавливайте режим горения заслонкой.
  4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
  5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
  6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
  7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
  8. Масло должно быть без антифриза и водных примесей.
  9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

  • неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;

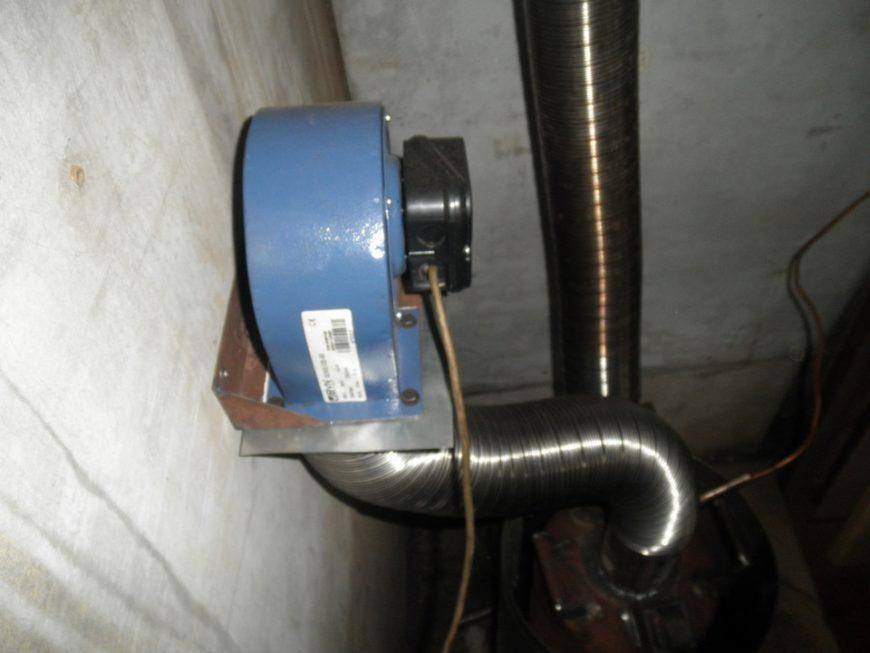

  • энергонезависимость (в случае монтажа печи без наддува);
  • простая эксплуатация;
  • небольшие габариты, позволяющие транспортировку агрегата;
  • дешевизна топлива;
  • возможность приготовления пищи;
  • отсутствие открытого пламени.

Примус капельного типа на отработке – удобная вещь в гараже

Однако у таких печурок присутствует и масса недостатков:

  • необходимость фильтрации отработанного масла;
  • дымоход, который требует частой чистки, должен быть не менее 4 м;
  • раскалённые поверхности весьма опасны;
  • специфический запах отработанного масла;
  • невозможность погасить пламя, вплоть до полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации;
  • ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Что такое масляная отработка?

Отработкой или отработанным маслом называют продукт, который остается в результате функционирования автомобильного двигателя. Моторное, трансмиссионное или другое индустриальное масло накапливается в больших количествах на станциях СТО, в автомобильных мастерских, а также у простых владельцев автомобилей.

В процессе использования масло теряет свои полезные качества, накапливает соли, шлаки, смолы, мельчайшие частицы металла, однако люди и такому неликвидному продукту нашли применение.

Отработку запрещено сливать в грунт, так как опаснейший для природы продукт полностью уничтожает все живое. Альтернатива – сдача отработанного материала в специальные пункты приема для дальнейшей переработки

В небольших количествах его используют для хозяйственных нужд:

  • смазывают рабочий инструмент (например, бензопилы);
  • пропитывают древесину (шпалы для ж/д магистралей);
  • смазывают трущиеся детали легкого транспорта (самокатов, велосипедов);
  • применяют в качестве жидкости для разжигания костра;
  • покрывают поверхности, залитые битумом.

Как и в конце прошлого столетия, отработку используют в качестве топлива для печей, установленных в условно жилых помещениях – гаражах, подсобках, мастерских. Если печку соорудить самостоятельно, то при постоянно пополняющихся запасах отработанного масла отопление помещения окажется практически бесплатным.

Другие эффективные способы организации экономного отопления гаража представлены в статье, полностью посвященной этому вопросу.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Небольшая справка! Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Теплоотдача таких печей неплоха для небольших помещений
