Передвижные стеллажи: особенности конструкции

Возможные варианты и стандартные размеры гаражных стеллажей

ГСХ образованы стойками, перекладинами и полочками. Порой для усиления их устойчивости задняя сторона дополнительно оснащается поперечными затяжками – двумя стальными штангами, прикрепленными по диагонали к внешним стойкам. Подобная мера направлена на компенсацию нагрузок сбоку посредством увеличения общей устойчивости.

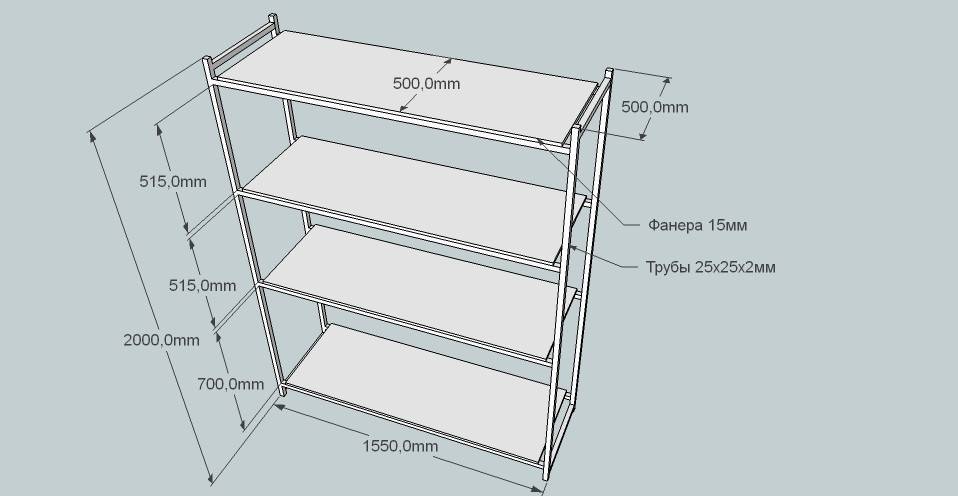

Чертежи и размеры стандартной конструкции представлены на рисунке. При определении ее габаритов (высоты и глубины полочек) учитываются параметры предметов, которые планируется на них ставить. Рассчитывать длину пролета, т.е. расстояния между односекционными стойками надо как можно точнее. На этот параметр влияет жесткость материала, используемого для изготовления ГСХ. Недопустимо прогибание полочек, какой бы сильной не была нагрузка на них.

Если на стеллажи будут размещаться тяжелые предметы, приблизительная длина пролета должна составлять 1,5 м, в противном случае ее можно увеличить еще на 0,5 м. Если требуется более длинная ГСХ, рекомендуется прибегнуть к установке промежуточных стоек с расстоянием между ними не более 2 м.

На фото указаны рекомендуемые размеры для конструкции, собранной из оцинкованного профиля сечением 50х50 мм. Такой материал используется для монтажа гипсокартона. Его удобно крепить к стене с помощью дюбель-гвоздей 6х60 мм. В этом случае часть нагрузки на полки переносится на стену. При этом надо учитывать небольшую толщину металла профиля и желательно усилить передние стойки. Для этого в них можно вставить деревянные бруски сечением 50х50 мм до середины высоты стеллажа и скрепить с оцинковкой посредством саморезов.

При планировании стеллажа надо особое внимание уделить высоте полочек. Расстояние от самой нижней из них, на которой зачастую хранятся наиболее тяжелые вещи, до уровня пола должно составлять 50-70 см

Высота оставшихся полок может варьировать в зависимости от личных предпочтений. Совет: высота полочек ГСХ должна быть такой, чтобы на нее можно было свободно ставить полуторалитровую бутылку, т.е. около 35-37 см.

Стеллажи передвижные: общая информация

Стеллажи передвижные, в общем случае, это те же стеллажи стационарные, смонтированные на подкатной тележке. Стеллажи передвижные передвигаются, как правило, по рельсовому пути, укрепленному на полу. Стеллажи передвижные изготавливаются на основе стеллажей универсальных путем размещения базы полок на рельсах. Стеллажи передвижные обладают меньшим весом, чем цельные сварные стеллажи. Благодаря установке стеллажей передвижных на параллельные близкорасположенные рельсы нагрузка на пол распределяется равномерно. Стеллажи передвижные именно поэтому подходят даже для помещений со стандартными, неусиленными, межэтажными перекрытиями.
Стеллажи передвижные могут быть укомплектованы трансмиссиями механического или электропривода.
Многие стеллажные системы бывают передвижными. Бывают передвижными стеллажи консольные, полочные.
Стеллажи передвижные в условиях нехватки площадей в помещениях обладают важным преимуществом. Стеллажи передвижные увеличивают объем единиц хранения при существующей площади. Стеллажи передвижные в среднем могут сэкономить до 50-75% площади помещений архивов. Кроме этого, используя стеллажи передвижные, Вам необходим лишь в один проход. На оставшемся пространстве можно разместить дополнительные стеллажи передвижные, или использовать это пространство для других целей.
Стеллажи передвижные позволяют максимально эффективно использовать пространство в архивах любых учреждений и офисов: банки, институты, больницы, библиотеки, производственные архивы конструкторских бюро.
Стеллажи передвижные можно сделать практически из любых стеллажей. Стеллажи передвижные могут быть полочными, паллетными, консольными и т.д.
Наша компания предлагает Вам стеллажи передвижные полочные.

Особенности металлических сборных стеллажей

Для монтажа сборных конструкций не нужно иметь специальные навыки. Кроме того, нет необходимости приобретать сложные инструменты и оборудование. Конструкция устанавливается при помощи зацепов или болтов. Сборка не занимает много времени. В разобранном виде стеллаж не занимает много места.

  • невысокая стоимость – несомненное достоинство сборных конструкций. Кроме того, это оптимизирует пространство. Замену деталей можно выполнить самостоятельно. Купить или заказать износившиеся элементы можно у производителя или в специализированных мастерских;
  • металл не пожароопасен. Можно придать привлекательный вид при помощи порошковой окраски. Использование оцинкованной стали повысит устойчивость конструкции к ржавчине и позволит использовать такие стеллажи в помещениях с повышенной влажностью;
  • для дома стеллажи используют в гардеробных комнатах, для организации библиотек. Можно организовать хранение зимних запасов в подвальных помещениях или сараях. В гараже на конструкциях размещают в удобном доступе покрышки или запасные части к автомобилю. Даже в лоджиях можно устроить мини конструкцию углового размещения.

Стеллажи из металла обладают повышенной прочностью. За ними легко ухаживать, все детали ремонтопригодны или легко заменяемы. Конструкции можно видоизменять, наращивать или уменьшать при необходимости. Кроме того, металл экологигичен.

Конструкция безопасна для домашнего использования

Отличия от стационарных моделей

Если сравнивать стеллажи мобильные со стационарными металлическими архивынми стеллажами, можно отметить ряд плюсов:

  • Компактность. Передвижные модели занимают в несколько раз меньше места.
  • Повышенная прочность, большая грузоподъемность.
  • Универсальность. На полках можно хранить самые разные предметы, в частности, длинномерные.
  • Возможность автоматизации перемещения. При желании стеллажи оборудуются электроприводом.

Мобильные стеллажи дают возможность рационально использовать имеющееся пространство и организовать защищенный от несанкционированного доступа архив документов.

Стеллажи передвижные: виды окраски


Стеллажи передвижные могут окрашиваться несколькими видами красок. Вид краски зависит от материала, из которого Ваши стеллажи передвижные изготовлены.
Если Ваши стеллажи передвижные изготовлены из оцинкованного металла, то покраска Вам не нужна. В этом случае Ваши стеллажи передвижные, изготовленные из металла, хорошо защищены слоем цинка.
Если стеллажи передвижные изготовлены из черного металла, то стеллажи передвижные окрашиваются полимерной краской.
Стеллажи передвижные после предварительной обработки попадают в камеру нанесения. Там стеллажи передвижные окрашиваются порошковой краской с помощью пистолета. После этого стеллажи передвижные перемещаются в печь полимеризации. В ней порошковая краска плавится, распределяясь по поверхности стеллажей равномерным прочным слоем. На заключительном этапе стеллажи складские передвижные остаются в печи, где происходит окончательное отвердение полимера.
И вот стеллажи передвижные, красивые и защищенные от ржавчины и прочей нечисти, в Вашем полном распоряжении.

Преимущества мобильных стеллажей

Одним из главных преимуществ этих конструкций, несомненно, является экономия места. Пространство между мобильными стеллажами может быть сокращено до минимума — как правило, в целях рационализации оставляют только один проход.

Кроме того, передвижные стеллажные системы имеют такие плюсы как:

  • Возможность быстро изменить количество полок и расстояние между ними, не разбирая при этом всю конструкцию. Это стало возможно благодаря использованию специальных самоподклинивающихся зацепов.
  • При желании на передвижные основания можно установить старые стеллажи, сохранившие хорошую функциональность.
  • Простота обслуживания. Если конструкция установлена на обычном складе, то погрузочно-разгрузочные работы можно проводить с использованием стандартного оборудования.
  • Безопасность. Мобильные стеллажи являются надежными и безопасными конструкциями, для работы с которыми не требуется специальных навыков.
  • Эстетичность. Для обработки стеллажной системы используется современное порошковое полимерное напыление: конструкции выглядят стильно и отлично смотрятся в любом интерьере.

Если перед вами стоит задача рационального использования пространства, то мобильные стеллажи станут лучшим вариантом — с их помощью вам удастся комфортно организовать рабочий процесс и сэкономить при этом площадь помещения. При этом такие конструкции обеспечат надежное хранение документов и грузов.

Как правильно подобрать передвижной стеллаж

При выборе подходящего стеллажа учитываются критерии, влияющие на правильность и долговечность используемых передвижных конструкций.

Главные параметры выбора таковы:

  • Наличие инструкции по использованию стеллажа.
  • Состав материала рельсовых направляющих. Для устойчивости и долговечности при изготовлении применяются прочные сплавы.
  • Габариты и вместительность – весомый фактор при выборе конструкции для хранения груза. Если длинна подвала более шести метров, то стеллаж должен состоять из двух секций с проходом между ними.
  • Грузоподъемность.
  • Обеспечение системой безопасности. Она включает два вида:
  1. основная система, с применением специальных датчиков с фотоэлементом. В этом случае при пересечении направленного инфракрасного луча любым препятствием, автоматически блокируется передвижение стеллажа. Разблокирование возможно только с пульта, расположенного в стеллажном ряду, а движение разрешается лишь с команды от главного центра управления;
  2. дополнительная система, предупреждающая автоматическую разблокировку, ставится вдоль линии стеллажа.

Даже самое маленькое подвальное помещение делается вместительным и удобным, при правильном выборе передвижного стеллажа. Предлагается видео, которое подробно расскажет о многих видах мобильных конструкций для хранения грузов любых габаритов и веса.

Преимущества мобильных стеллажей

В число преимуществ передвижных конструкций входят:

  • Разнообразие моделей. Есть стеллажи, в которых полки жестко закреплены болтами, а потом отличаются повышенной надежностью и прочностью. А также есть изделия, в которых полки крепятся на клипсах, что также обеспечивает жесткую фиксацию, но дает возможность в любое время быстро переставлять полки на другую высоту без применения инструментов, а также добавлять или убирать ярусы в зависимости от типа хранящейся продукции.
  • Ручной привод. Как правило, скорость передвижения стеллажных модулей регулируется вручную, а усилие привода составляет порядка 10 кгс/см, что существенно облегчает задачу сотрудников склада или архивного учреждения.
  • Высокий уровень безопасности. Каждая конструкция оборудована стопорным механизмом для предотвращения самопроизвольного отката основания по рельсам. Это снижает риск падения и порчи продукции, а также уменьшает вероятность травматизма.
  • Наличие пандусов. Рельсы оборудованы алюминиевыми направляющими для складских тележек, что позволяет вплотную подкатывать продукцию к полкам для облегчения процесса разгрузки.
  • Возможность блокировки. Во время хранения особо ценных документов и вещей на рулевую колонку для ограничения доступа можно установить замок.

Варианты размещения и размеры конструкций

Устанавливая архивные металлические стеллажи СТ серии по периметру помещения, и передвижных в центре комнаты, можно получить максимальную плотность размещения на них документации.

Схема установки стеллажей разной конструкции

При размещении стеллажей:

Конструкции можно соединять вместе на общих стойках: в один ряд или задними стенками друг к другу. Это позволяет экономить на стоимости, снизить вес и увеличить прочность конструкции. Но в этом случае, от изделия нельзя будет отделять, или перемещать его отдельные секции;

  • Оборудование должно располагаться с учетом особенностей архивного помещения, конструкции устанавливаются перпендикулярно к стенам, имеющим оконные проемы;
  • Не допускается ставить архивные стеллажи металлические СТ вплотную к источникам тепла и наружным стенкам здания.

При размещении стеллажей рекомендуется выдерживать следующие нормы:

  • Между рядами конструкций расстояние или главный проход, должен быть – 1200 мм;
  • Величина прохода между стеллажами – 750 мм;
  • От наружной стены здания и между стеллажами, параллельными ей, расстояние выбирается равным – 750 мм;
  • Между стенкой и торцом стеллажа, должно оставаться расстояние – 450 мм;
  • Нижняя полка стеллажа от пола, должна размещаться на высоте более 150 мм, а в помещениях цокольных этажей – более 300 мм;
  • Оптимальная высота стеллажей – 2200 – 2400 мм;
  • Односторонний стеллаж, для горизонтального хранения на нем коробок или папок с делами, выбирается шириной – 350 – 400 мм;
  • Одинарная конструкция для вертикального хранения, выбирается шириной – 250 – 300 мм;
  • Высота полок – 350 – 400 мм;
  • Если высота архива свыше 4 м, устанавливаются стеллажи в несколько ярусов. Для удобства пользования, они обустраиваются стационарной лестницей с ограждением, как на фото;
  • Документы, размещаемые на стеллажах, должны храниться в коробках, папках, футлярах.

Чтобы лучше представить, как разместить стеллажи в архиве, стоит посмотреть видео в этой статье.

После изучения основных характеристик и особенностей изготовления конструкций, можно сделать вывод, что металлические стеллажи для архива – один из наиболее удобных и самых доступных вариантов специализированного оборудования.

Разновидности стеллажей

Стеллажи данного вида выпускаются двух типов: колесные и рельсовые. Рассмотрим отдельно каждый вариант.

Мобильные стеллажи на колесиках

Колесный стеллаж односекционный.

Такая конструкция позволяет перемещать стеллаж, не разгружая, в любое место гаража, выкатывать по необходимости на улицу, собирать несколько секций в единую функциональную систему, идеально подходящую для хранения инструментов, колес и прочих мелочей.

Мобильное основание стеллажей представляет собой прорезиненные колесные пары диаметром не менее 10 см, которые при необходимости фиксируются, ограничивая произвольное передвижение секции внутри помещения.

Каркас стеллажей выполняется из стали или легких сплавов цветных металлов и бывает:

Сборный (см. Сборные стеллажи: особенности изготовления и использования).

Комплектуется несколькими, несложными в сборке узлами, и монтируется на мобильное основание.

Различные типы колесных стеллажей для хранения инвентаря и оборудования.

Сварной.

Такой вариант оснащается некоторым количеством сварных элементов для сборки более длинной конструкции и может выдерживать значительную нагрузку. Главное преимущество колесных стеллажей в том, что их легко собрать-разобрать своими руками, для этого не нужно каких-либо особых знаний и навыков, потому что прилагаемая инструкция подробно и поэтапно освещает все сборочные моменты.

Стоимость колесного стеллажа доступна практически любому кошельку, но конструкции имеют значительные ограничения по грузоподъемности, они могут выдержать намного меньшую нагрузку, чем, например, стационарные стеллажи.

Рельсовые мобильные стеллажи

Рельсовые передвижные стеллажи с круглым штурвалом и механическим приводом.

В конструкциях такого типа подвижная основа размещена на рельсах или роликах. Секции устанавливаются между собой вплотную и имеют только один проход. Для того, чтобы получить доступ к нужным полкам, необходимо переместить один или несколько стеллажей. Секции могут быть как открытыми, так и имеющими дверцы.

Для установки в гараж используют следующие виды передвижных конструкций:

С ручным управлением.

На боковых стенках стеллажей устанавливаются специальные ручки для передвижения секции по направляющим. Такой способ подойдет для полок с небольшой нагрузкой.

С механическим приводом.

В этом случае передвижные мобильные стеллажи оснащаются сбоку трехлучевым колесом управления, работающим по типу штурвала корабля, при вращении которого происходит движение секции по рельсам. Цепной механический привод обеспечивает свободное и плавное перемещение стеллажа по направляющим.

Общий вид и составляющие элементы передвижных стеллажей.

Высота платформы с рельсами не превышает 13 см. Мобильная база установлена на литые полиамидные двухреберные колеса диаметром 10.8 см, имеющие два шарикоподшипника качения.

Для безопасности передвижения стеллажи мобильные передвижные укомплектованы системой антиопрокидывания, сцепленной с рельсами, которая удерживает стеллаж в вертикальном положении и препятствует наклону секции и падению груза.

Ступица рулевого колеса имеет стопорное устройство, исключающее произвольное движение секции.
