Как сделать фундамент из плиты

Монолитная плита под гараж своими руками

Сделать плитный фундамент своими руками не так уж сложно, но эта работа требует аккуратности, терпения и внимательности. Зачастую необходимо приложить и физические усилия.

Как и любое другое строительство, начать следует с планирования. Вы должны абсолютно четко понимать где будет располагаться плита и какие характеристики (размер, высоту) она будет иметь. Мы рассмотрим основные этапы работы над монолитной плитой под гараж своими руками.

1. Подготовительные работы

В первую очередь нужно подготовить к работе местность. Следует расчистить территорию от сорняков, камней и других посторонних предметов. Выровнять грунт и выполнить разметку

Очень важно со всей внимательностью подойти к разметке – от ее точности будет зависеть успех всей работы, поэтому ошибок лучше не допускать и перепроверить все несколько раз. Как правило, границы периметра обозначаются с помощью колышков и натянутых между ними веревок

2. Земляные работы

После выполнения разметки, можно приступать к выкапыванию котлована. Углубление должно быть больше, чем высота предполагаемой плиты. Чаще всего, при укладке обычной монолитной плиты делается котлован до 50 см. Дно нужно аккуратно разровнять, утрамбовать грунт и проследить, чтоб туда не попало ничего лишнего.

3. Засыпка основания

Завершив работу над котлованом, начинаем работу с основанием. Оно представляет собой подушку из гравия и песка. Количество гравия вычисляется из расчета 20 т на гараж площадью 6,5х3,5 м. В высоту такой слой займет примерно 35 см. Слой песка должен быть не менее 10 см, он равномерно укладывается сверху на гравий. Получившийся песочно-гравийный «пирог» тщательно утрамбовывается.

4. Монтаж опалубки

Следующий этап – работа над опалубкой. Чаще всего она делается из деревянных досок – материал не дорогой и не проблемный. В первую очередь, выстраивается прямой угол, и уже от него монтируются стороны. Доски обязательно закрепляются саморезами (на уголок или небольшой кусочек доски). Следует помнить, что опалубка должна быть параллельно, относительно грунта, это измеряется с помощью уровня. Для того, чтоб бетон не выдавил деревянные доски в процессе заливки, короб опалубки укрепляется арматурой.

5. Работа над арматурным каркасом

Сооружение каркаса из арматуры – задача довольно трудоемкая. При наличии сварочного аппарата, работа выполняется прямо в коробке, где прутья свариваются между собой. Если сварки нет, то необходимый набор прутьев заранее рассчитывается и нарезается. Соединяется арматура уже в коробе с помощью вязальной проволоки.

Ячейки сетки должны быть не менее 20 см. В грунт вбиваются несущие арматурные прутья, на которые в два уровня навязывается (или приваривается) арматура. Полученная конструкция обязательно проверяется уровнем на горизонтальность.

6. Заливка фундамента

После того как вы убедитесь в правильности и надежности арматурного каркаса, можно приступать к заливке самого фундамента. Заливка производится бетонным раствором марки не ниже М250. Это гарантирует его прочность и долговечность. Одним из главных требований к заливке монолитной плиты является непрерывность процесса. Это значит, что вам понадобиться как минимум бетономешалка.

Процесс заливки происходит следующим образом: бетонная смесь распределяется по коробу, непрерывно обрабатываясь вибратором для равномерного распределения по всему арматурному каркасу. Для этого две бетономешалки ставятся у противоположных краев котлована, параллельно друг другу. Таким образом, заливка происходит быстрее и равномернее.

Перед началом дальнейших работ, фундамент должен выстоятся и набрать прочность. Это занимает как минимум 2-3 суток.

Установка монолитной плиты закончена. Такой фундамент может использоваться для постройки гаража на проблемных участках грунта. Он обеспечивает устойчивость конструкции даже при наличии высоко залегающих грунтовых вод, что позволяет назвать монолитную плиту – универсальным фундаментом под небольшие постройки.

Толщина фундаментной основы

Толщину железобетонной плиты под гараж выбирают, учитывая два основных параметра:

  • тип почвы;
  • проектный вес постройки.

Если почва неустойчивая и со значительной глубиной промерзания, то под силовую конструкцию вырабатывают котлован на глубине 0,6–1,0 м.

Чтобы фундамент опирался на устойчивое грунтовое основание, для него устраивают на дне выемки утрамбованную прослойку из песка средней фракции (высота слоя – 0,2–0,3 м).

Кроме геологических особенностей участка, определяющее значение имеет вес самого сооружения. Например, для одноэтажного этажа из таких легких материалов, как пеноблоки, достаточно высоты монолитной плиты в 10 см с армированием в один слой. Если застройщик проектирует двухэтажное сооружение, либо гараж из кирпича или бетона, то толщину плиту нужно увеличить на 5 см.

На практике толщину плиты для гаража принимают несколько завышенной от рекомендованных значений. Такой выбор обусловлен несколькими причинами:

  • чтобы в холодное время года лед и снег не мешали использовать распашные двери;
  • чтобы ливневая и дождевая вода не попадали вовнутрь помещения;
  • чтобы обеспечить нормальное пользование гаражом даже в непредвиденных ситуациях, например, если просядет часть фундамента, или грунт перед входом поднимется в результате действия сил пучения.

Советы мастера

Качество основания будет выше, а долговечность постройки больше, если в процессе работы придерживаться рекомендаций опытных мастеров.

  1. При обустройстве фундамента на илистом или торфяном грунте, мелком песке или участке с плывунами, делают подушку из песка крупной фракции или мелкого отсева толщиной 20 см, плотно трамбуют ее. На таких почвах желательно армировать конструкцию, чтобы увеличить ее жесткость и прочность.
  2.  Выполнив необходимые расчеты, перед началом строительства желательно на план участка нанести в масштабе схему будущей постройки.  Для чтобы убедиться в правильности размеров строения, наличия достаточного места для подъезда и разворота автомобиля.
  3. В процессе установки опалубки нужно предусмотреть обустройство цоколя. Его высота должна на 20-30 см превышать уровень земли. Это особенно актуально для строений из дерева или кирпича. Это позволит защитить стены от разрушающего воздействия грунтовой влаги.
  4. Ленты основания закладываются не только под наружные, но и под все внутренние стены строения.
  5. Наружное утепление фундамента пенопластом убережет его от промерзания и деформации. Это особенно актуально на пучинистых грунтах с высоким уровнем грунтовых вод.
  6. Ливневая и дренажная системы обеспечат отвод влаги от строения.
  7. Перед возведением стен следует провести тщательную гидроизоляцию бетонной ленты. Повышенная влажность внутри гаража будет способствовать появлению коррозии на металлических деталях автомобиля и инструмента. Для этого можно использовать рубероид, пеноплекс или битумную изоляцию.
  8. К работам по гидроизоляции можно приступать только после полного застывания бетона. На это, в зависимости от температуры окружающей среды и влажности может пойти 2-3 недели.

При строительстве фундамента важно не экономить на используемых материалах. От их качества будет зависеть прочность конструкции, ее эксплуатационные характеристики и долговечность

Готовые проекты

Чтобы построить гараж, надо определить его габариты и разработать проект для проведения строительных работ.

При определении размеров постройки учитывают факторы, которые могут повлиять на ее габариты. К ним относят расположение конструкции, а также размеры участка. Если гараж будет расположен в гаражном кооперативе, придется строить постройку со стандартными размерами 4 х 5 метров, которых хватит для хранения одной машины.

На загородных участках можно соорудить конструкции побольше, в которых можно хранить по несколько автомобилей. Единственным фактором, который будет ограничивать габариты гаражного помещения является количество свободного места, выделенного под строительство.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

  1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
  2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
  3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

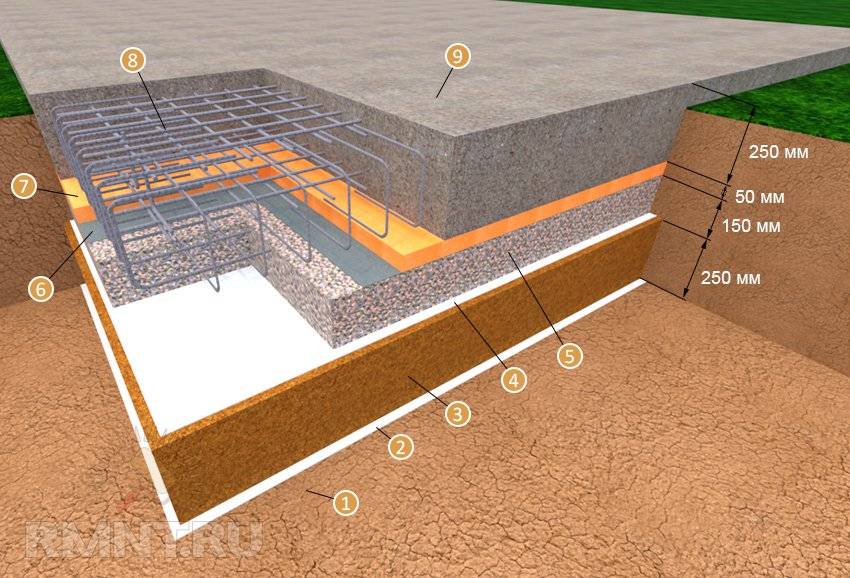

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Устройство и требования

При строительстве опалубки для монолитных фундаментов необходимо руководствоваться общепринятыми стандартами и требованиями, изложенными в СНиП 52-01-2003 (СП 63.13330.2018), а также пользоваться рабочими чертежами.

Материал, вариант конструкции и способы крепления выбирают с учетом требуемой устойчивости и жесткости относительно напора раствора в процессе бетонирования. При этом опалубка должна обеспечивать проектное положение монолитной плиты по высоте и точность ее размеров.

Конструкция должна быть прочной и не допускать утечки цементного молока через щели и швы. Для этого все зазоры перед бетонированием должны быть тщательно заделаны. Чтобы облегчить процедуру распалубки, внутреннюю поверхность щитов смазывают цементным раствором, гидрофобным составом, либо другой антиадгезионной смесью.

Местные неровности на плоскости опалубки не должны быть больше, чем 3 мм. Заливая бетон, строители должны контролировать состояние вспомогательной конструкции, чтобы вовремя предотвратить деформации, которые могут возникнуть под давлением раствора.

Устройство подушки фундамента

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под , песка, гравия или бетона.

Подушка под ленточный фундамент из песка

Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

  1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
  2. Геотекстиль или рубероид – послужит барьером от подземных вод.
  3. Уровень, колышки и веревка.
  4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя , обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под актуальна:

  1. Если требуется выравнивание дна траншеи или котлована.
  2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Устройство бутобетонного фундамента.

  1. Песок речной с крупным зерном.
  2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

  1. Бетон.
  2. Щебень или гравий.
  3. Доски.
  4. Виброплита или самодельная трамбовка.
  5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Плитный фундамент для каркасного дома

Поскольку каркасный дом обладает облегченной конструкцией, можно немного расслабиться при обустройстве фундамента. Однако он все равно остается основой дома, поэтому нельзя относиться к нему безответственно. При создании фундамента для каркасного дома следуют стандартной инструкции. Но есть несколько дополнительных советов:

  • Использовать фундамент «перевернутая чаша», т.к. тогда можно будет продумывать расположение несущих стен.
  • Ответственно отнестись к изначальным расчетам. В таком доме коммуникации нередко совмещаются с фундаментом. А ошибки впоследствии исправить не удастся, поэтому требуется высокая точность расчетов.

Сфера применения

Фундамент из дорожных плит используют при строительстве:

  • легковесных одно- и двухэтажных домов;
  • гаражей;
  • пристроек;
  • строений хозяйственного назначения и т.д.

Геологические условия, когда основание будет эффективным:

  • ослабленные, неоднородные грунты;
  • высокая степень пучения почвы;
  • близкое залегание подземных источников.

Для гаража

Перед началом строительства мастеру необходимо рассчитать проектную нагрузку на основание, чтобы выбрать оптимальную толщину плиты. Для гаражей и хозпостроек, стены которых сделаны из кирпича, газобетона и других легких материалов оптимальная толщина плиты будет составлять 20 см.

Для дома

Фундамент подходит для строительства жилых домов, дач и коттеджей высотой не более двух этажей. При этом выбирают плиты толщиной от 25 см. При проектировании учитывают материал, из которого изготовлены внешние и внутренние несущие стены. Например, для кирпичных домов требуется более мощное основание, чем для каркасных.

Виды и типы

Конструкция плитного фундамента в традиционном варианте состоит из таких слоев:

  • геотекстиль;
  • подушка;
  • гидроизолятор;
  • утеплитель;
  • бетонная стяжка;
  • армированная плита.

Конструкционные отличия плитных фундаментов объединяют в типы, которые нашли свое применения в различных областях.

Скандинавская

Закладка фундамента по скандинавской технологии связана с развитием идей энергоэффективного строительства. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт

Это свойство особенно важно для каркасных, щитовых и деревянных домов

Из аэродромных плит

С целью экономии при устройстве основания для частных домов иногда используют уже готовые железобетонные изделия, например, аэродромные плиты.

Изделия различаются по:

  • габаритам,
  • форме граней,
  • способу натяжения арматуры,

поэтому точно прогнозировать несущую способность готовой силовой конструкции достаточно сложно. При этом, технология применима для строительства жилых домов, бань и коттеджей на пучинистых, слабых грунтах, а также на участках с сильным горизонтальным смещением.

По канадской технологии

Среди частных строителей такой фундамент называют «плавающим», поскольку плита опирается на поверхность грунта и перемещается вместе с земельным пластом в период сезонных подвижек.

Шведская

Шведская технология подразумевает закладку в стяжку системы водяного отопления, что позволяет использовать плиту фундамента в качестве чернового пола для первого этажа.

Вес всей конструкции равномерно распределяется через слой утеплителя на подушку из нерудного материала. В данном случаеутеплитель позволяет аккумулировать тепло и возвращать его в дом. Более подробно расскажет эта статья.

Финская

Как и с фундаментом типа УШП, устройство основания сопряжено с закладкой коммуникационных систем. В схеме строительства финской плиты предусмотрен дополнительный этап – монтаж ребер жесткости, благодаря чему технология становится особенно эффективной на участках с нестабильным грунтом. Более подробно можно узнать тут.

Из дорожных плит

При схожих характеристиках фундамент из дорожных плит выйдет в 1,5–2 раза дешевле закладки монолитной плиты. Изделия укладывают внутри «пирога» фундамента на слой теплоизолятора, а затем заливают бетоном.

Недостатки методики связаны со сложностью организации доставки и укладки дорожных плит, а также невозможностью проверить качество приобретенных изделий. Подробности — в этой статье.

Из железобетонных

Сборно-монолитный способ устройства плитного фундамента заключается в том, что готовые заводские изделия устраивают на подушке, а сверху делают бетонную стяжку с одним слоем армокаркаса. Подробнее читайте в этой статье.

Какие бывают и как выбрать?

На практике активно используют различное сырье для устройства демпферной прокладки под монолитную плиту.

Выбор материала обосновывают такими причинами, как:

  • проектные условия строительства;
  • материальные возможности заказчика;
  • технические характеристики сырья.

Чаще всего для изготовления подушки используют бетон, песок, щебень, песчано-гравийную смесь. При многоэтажном строительстве не ограничиваются одним слоем, а устраивают подушку, как комбинацию нескольких прослоек из различных материалов.

Бетонная

В данном случае бетонную подушку следует рассматривать как отдельный конструктивный элемент, а не часть плиты фундамента. Для изготовления подложки используют бетон высоких марок прочности, чтобы обеспечить необходимое сопротивление силовой конструкции силам морозного пучения грунта.

Поверхность слоя должна быть выравнена строго по одному уровню в горизонтальной плоскости для того, чтобы строение имело ровное расположение и не дало крен в процессе эксплуатации. Поскольку бетон сам по себе является дорогостоящим материалом, с целью экономии уменьшают высоту такой прослойки за счет устройства песчаной подложки под ним.

Песчаная

  • стойкость монолитной плиты;
  • защиту от почвенной влаги;
  • допустимый уровень нагрузки на силовую конструкцию;
  • снижает вероятность осадки дома.

Ограничиться песчаной подушкой под монолитную плиту можно только при строительстве зданий высотой до одного этажа.

Виды песка, которые используют при засыпке подложки:

  • речной – с минимальным количеством примесей;
  • карьерный – после просыпки и промывки от частиц глины;
  • морской – после очистки и гидромеханической обработки.

Из других материалов

Бывают ситуации, когда необходимо использование дополнительных материалов:

  1. Когда строительство ведется на нестабильных грунтах со слабой несущей способностью, то для усиления основания песчаной подушки недостаточно. В этом случае используют щебневую засыпку с размером гранул от 20 мм. Такой материал лучше противостоит усадке и пучению грунта в зимний период, обеспечивая целостность и устойчивость фундамента.
  2. На почву из глины практикуют использование подушки из гравийно-песчаной смеси. В данном случае щебень можно заменить или разбавить боем кирпича или мелкообломочными камнями. Такой слой будет являться надежной защитой от проникновения в фундамент грунтовых вод.
