Привод гаражных ворот: разновидности и правила выбора

Конструкция сэндвич-панелей для секционных ворот

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Выбор материала для ворот

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

Подготавливаем дверной проем

После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.

Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.

В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.

Что нужно сделать до начала работы?

При установке распашных гаражных ворот прежде всего следует оценить особенности рельефа места, на котором расположен гараж. Учитывая, что створки могут достигать ширины 2,5-3 м, необходимо позаботиться о том, чтобы они могли беспрепятственно открываться наружу в любое время года.

Схема расчета проема гаражных ворот.

Угол открывания их должен составлять не менее 90°, чтобы обеспечить свободное движение автомобиля через проем, без риска повредить боковые поверхности кузова. При невозможности установки ворот со створками придется выбрать более дорогие модели с подъемным механизмом, роллетные или откатные ворота. В любом случае, перед тем как подготовить нужные инструменты и материалы, мастеру потребуется схема, которую тоже можно начертить своими руками.

Во время изготовления чертежа нужно будет нанести на бумагу следующие размеры:

  • ширина проема, которая определяется с учетом ширины кузова транспортного средства, плюс 30-50 см с каждой стороны от него до рамы ворот;
  • высота ворот, равная 2-2,2 м для легкового автомобиля любой модели и не менее 2,5-3 м для джипа или микроавтобуса;
  • размеры створок, каждая из которых равна половине ширины ворот;
  • размеры калитки и расстояние до ее рамы от краев створки;
  • высота расположения петель створок и калитки, места размещения проушин для замков и внутренних запоров ворот.

Кроме основных размеров ворот, потребуется нанести на схему расположение ребер жесткости на створках и калитке. В готовом виде чертеж распашных гаражных ворот может выглядеть как на рис. 1.

На основании схемы нужно рассчитать количество материала и заготовить:

  • Рисунок 1. Схема распашных гаражных ворот с калиткой.

    уголок металлический 65х65 мм и 40х40 мм, толщина металла — 3-4 мм;

  • пруток арматурный;
  • петли для ворот металлические;
  • комплекты задвижек или крюков для запоров изнутри;
  • проушины для навесных замков или врезные замки;
  • сталь листовая толщиной 3-4 мм или профлист.

Кроме материалов, нужно позаботиться о том, чтобы под рукой были следующие инструменты:

  • болгарка;
  • строительный и гидравлический уровень;
  • рулетка, угольник;
  • сварочный аппарат.

Как сделать автоматические распашные ворота своими руками просто и недорого

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

  • шуруповерт;
  • рулетка;
  • дрель (перфоратор);
  • молоток;
  • плоскогубцы;
  • крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм. Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок

Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства

К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления. После окончания монтажа автоматической системы, её подключают к снабжению электричеством

После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

Секционные

Распространенный популярный вариант. Полотно – это складывающиеся сегменты (четыре – шесть), любой высоты. Такие конструкции делают из стали или алюминия, в премиум-классе используют дерево. При открывании полотно сдвигается вверх, складываясь под потолком. Секции скреплены подвижными петлями, с роликами по краям, которые и перемещаются вверх-вниз. Чтобы самостоятельно не заниматься утеплением дверей, можно приобрести конструкцию из двух стенок с утеплителем между ними. Ее толщина 4 см плюс уложенный по периметру уплотнитель. Перед тем как выбрать секционные ворота, стоит учесть их достоинства и изъяны. Плюсы:

  • Возможность открывания ворот автоматически или вручную, что особо ценно в условиях нестабильного электроснабжения.
  • Экономия места в гараже и на подъезде к нему.
  • В случае ремонта можно заменить поврежденные секции гаражных ворот своими руками, не затрагивая другие сегменты.
  • Универсальность: любые габариты и конфигурация гаража, проема, крыши.
  • Практически нет ограничений по отделке: пластик, закаленное стекло, краска, алюминий.

Можно превратить ворота в гараж в витрину, смонтировав прозрачные материалы. Минусы:

  • Дороговизна.
  • Ограничения по высоте.
  • Относительно сложная конструкция.
  • Плохая защищенность от взлома.

Технически возможен, хоть и затратен, вариант с калиткой.

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

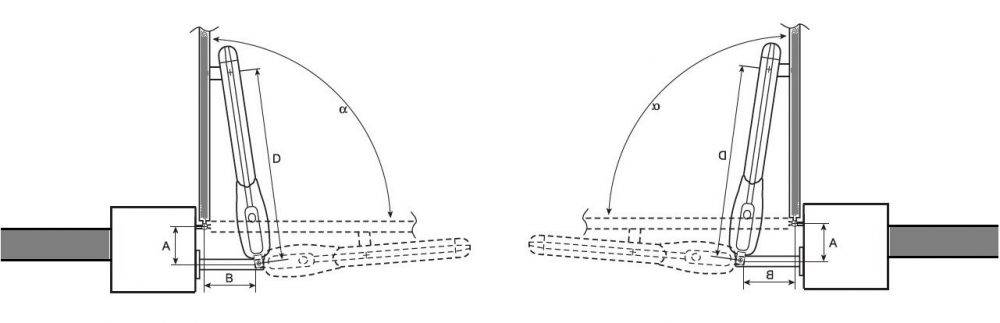

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки

Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться

Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Это интересно: Как выбрать петли для ворот распашных — разбираемся в общих чертах

Виды

Автоматику секционных ворот можно разделить на:

гаражную (потолочные приводы, используемые в бытовых условиях);

промышленную (варианты, используемые в воротах с большими площадями и высокой интенсивностью использования).

Если вам когда-либо приходилось открывать тяжелые створки ворот в дождь или мороз, тогда вы понимаете основные преимущества наличия электропривода. Открывание ворот нажатием одной кнопки на пульте дистанционного управления, не оставляя салона автомобиля, является удобным, комфортным и безопасным. Именно поэтому сегодня многие решают установить автоматику. Современная автоматика может программироваться на:

  1. полное или неполное открытие (режим «калитки»);
  2. автоматическую блокировку;
  3. освещение зоны въезда;
  4. звуковые сигналы.

Практически все приводы оснащены функцией обнаружения препятствий, предотвращая закрывание конструкции, если в рабочей зоне находится какой-то объект. Также существует дополнительное оборудование (например, сигнальные лампы, фотоэлементы), которое повышает уровень безопасности работы систем управления конструкциями.

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

  1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
  2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

  • отсутствует риск задевания створок при въезде и выезде;
  • исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
  • управляются дистанционно;
  • облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

  • затруднена установка в строениях с низким проёмом;
  • по причине большой площади обладают высокой парусностью;
  • нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
  • занимают большую площадь под потолком;
  • сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

  • подъемно-секционными;
  • подъемно-поворотными (щитовыми);
  • подъемно-вертикальными;
  • рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

  • максимальная экономия пространства: как снаружи, так и внутри гаража;
  • ремонтопригодность конструкции, так как секцию легко заменить;
  • возможность установки ворот в любой (по размерам) проем;
  • качественная теплоизоляция помещения;
  • привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

  • максимальная надежность благодаря встроенной системе блокировки;
  • простой монтаж, по сравнению с предыдущей конструкцией;
  • прочность цельной створки, обрамленной металлом;
  • простота открывания/закрывания гаража;
  • возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

  • крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
  • рано или поздно «обрадует» хозяев вмятинами на ламелях;
  • имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.
