Гаражные ворота распашные своими руками

Выбор типа ворот для гаража

Для въездов в гаражи используют распашные, раздвижные, подъемные, ролетные ворота. Достоинствами раздвижных, ролетных типов въезда становится возможность механизации, облегчающей дистанционное открытие проема. Преимуществами традиционных распашных ворот с открытием наружу признаны простота, экономия внутреннего пространства гаража, возможность самостоятельного изготовления и монтажа.

Ограничением для распашных въездов в гараж могут стать только наклонные пандусы в подземные или цокольные гаражные помещения, не дающие места для открытия воротных полотен. В изготовлении деревянные гаражные ворота распашного типа не требуют использования дефицитных материалов, сложных технологий, оборудования.

Этап второй — инструменты, материалы и сварочные работы

Чтобы собрать конструкцию, вам понадобится крепежный материал – отвесы, уголки, петли, а также листовой металл и профиль, обязательно задвижка и замки. Выбирая петли, учитывайте их характеристики и вес предполагаемой конструкции.

Чтобы сделать внутреннюю и внешнюю раму ворот, для сварки необходимо использовать заготовленный заранее уголок с квадратным сечением, а швы дополнительно обработать, чтобы поверхность стала ровной. В этом случае створки ворот будут прилегать более плотно.

Следующий этап – изготовление непосредственно каркаса под створки. Для этого можно использовать тот же материал, что и для рамы и также затереть сварочные швы.

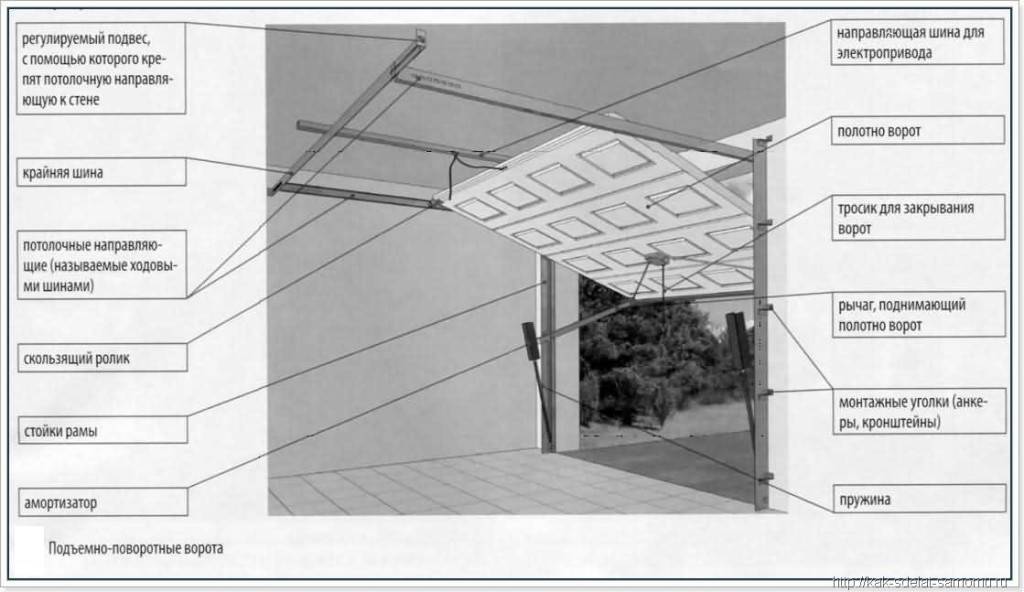

Схема подъемно-поворотных ворот гаража

Как только все каркаса будут готовы, можно собирать все элементы в общую конструкцию. На внешнюю раму привариваются петли. Из листового металла вырезаем створки по принципу: высота створок на 5 см больше, чем гаражный проем. По ширине створки должны быть разными – одна на 2 см уже, а вторая на 3 см шире самого каркаса.

Привариваются полотна к каркасной раме с учетом выступа в 2 см. Первая створка приваривается с учетом зазора в сантиметр, а вторая — выступом за каркас на 2-3 см. Такая конструкция позволит створка плотнее прилегать.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

Створки

Изготовление створок

В соответствии с типовой схемой распашных ворот внутри рамной конструкции размещаются створки, каждая из которых выполняется в виде отдельного каркаса, закрываемого впоследствии сплошным металлическим листом. Для их изготовления, как правило, используется тот же профиль, что и при подготовке общей рамы. Монтаж створок проводится в указанном ниже порядке:

  1. Сначала элементы каркаса слегка «прихватываются» между собой на сварку.
  2. После этого осуществляется прикидочная установка створок внутри рамы, уложенной на жестком и ровном основании.
  3. При необходимости размеры створок корректируются (с учетом технологических зазоров по отношению к основной раме).
  4. По завершении подгонки размеров заготовки окончательно свариваются в каркас, который затем закрывается листами железа толщиной 2–3 мм (с использованием той же сварки).

Приваривание петель

На завершающей стадии монтажных работ к воротам в заранее намеченных местах привариваются навесные петли. При этом нижняя неподвижная (опорная) часть петли монтируется на самой раме, а верхняя подвижная приваривается к каркасу створок.

В качестве внутренних запоров ворот могут использоваться обычные засовы, монтируемые в верхней и нижней частях створок.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

https://youtube.com/watch?v=5WEpOnTbuao

Виды гаражных ворот: какие лучше

Существует три основных разновидности гаражных ворот:

  • Сдвижные (откатные);
  • Распашные;
  • Подъёмные (рулонные и секционные).

Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих. Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.

Полотно сдвижных ворот закрепляют на специальной балке

Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот – складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.

Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По  такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.

Распашные ворота встречаются чаще остальных

Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии “двойной металл”.

Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:

  1. Подъёмно-поворотные;
  2. Подъёмно-гильотинные;
  3. Секционные.

Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.

Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.

Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.

Проводим качественные замеры

Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

  • Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
  • Высота входного отверстия должна быть не меньше двух метров.
  • Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

Составляем схему ворот с ребрами жесткости

Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

Распашные ворота: монтаж своими руками

Схема распашных гаражных ворот.

Гаражные ворота сегодня любой может изготовить сам, для чего необходимы не такие уж и редкие либо дорогие материалы. Самые простые гаражные ворота – это распашные, для них требуется приготовить стальные уголки, листы и профили. При этом все работы по проектированию и монтажу можно выполнить своими руками, не тратя средства на специалистов и установку дорогих готовых ворот.

Подъемно-поворотные гаражные полотна можно делать самостоятельно, но для этого необходимо иметь инженерные знания, да и монтаж довольно сложен. Здесь главное – это правильно выбрать противовес, установить все механизмы. Чаще всего именно такие ворота и покупают в уже готовом виде. Подъемно-секционные гаражные ворота своими руками изготовить не получится, так как расходы времени и средств неоправданно большие, да и гарантии, что они будут работать так, как следует, нет. Поэтому самым оптимальным вариантом для самостоятельного монтажа является .

Первое, что необходимо сделать,- это составить чертеж. Достаточно выполнить на листке эскизный план с указанием точных размеров.

Сначала надо самому правильно определить ширину и высоту будущих ворот, при этом надо учесть, что минимальная ширина створок должна предусматривать наличие свободного пространства от корпуса автомобиля, примерно по 30 см с каждой стороны. Оптимальная ширина гаражных ворот составляет 5 м, для одной створки это 2,5-3 м. При выборе ширины надо помнить, что от рамы до перпендикулярной стены минимальное расстояние должно составлять от 80 см. Высота для створок гаражных ворот должна составлять 2-2,5 м.

Распашные конструкции для гаража должны состоять из рамы, обрамляющей въезд, проема, двух створок, которые навешиваются на петли. Рама обычно делается из металлического уголка на 65 мм, для каркаса створок ворот применяется уголок на 50 мм и прямоугольный стальной профиль, который обшивается листовым железом с толщиной в 2-3 мм. Петли надо сделать усиленные, наружные. Количество материалов рассчитываем, исходя из схемы и размеров.

Какими качествами должны обладать гаражные ворота?

Существует большой выбор ворот для гаража, они могут иметь различные приводы и быть разных типов

При выборе гаражных ворот, необходимо обращать внимание на их характеристики и они должны обеспечивать такие показатели:

  1. Беспрепятственный въезд и выезд. Они должны иметь такой размер, что позволит вашему автомобилю беспрепятственно въезжать и выезжать из гаража. Для этого, между автомобилем и краями ворот должно быть не меньше 30 см с каждой стороны.

    Оптимальной высотой ворот для гаража, в котором будут храниться легковой автомобиль, считается 1,9-2 м. Если у вас маленький автомобиль, то стоит подумать о том, чтобы сделать ворота значительно шире, чем необходимо для него, это на тот случай, если вы приобретете более дорогую и габаритную модель.

  2. Высокая прочность и стойкость против взлома. Это касается не только современных и надежных замков, что будут установлены, но и материала, из которого они будут сделаны ворота.Для того чтобы конструкции, сделанные своим руками были действительно надежными, для их изготовления необходимо использовать металлические листы толщиной 2-5 мм.
  3. Защитить от неблагоприятных погодных факторов. Ворота должны закрываться герметично, чтобы не допустить проникновения внутрь гаража осадков и ветра. Чтобы этого достичь, придется использовать уплотнители, их также можно установить своими руками.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина

Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь

Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм

Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

  1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
  2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
  3. Высота не менее 2 м.
  4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
  5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
  6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

  • Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
  • Металлический уголок 65х5 для создания основной несущей рамы;
  • Листы металла 4-6 мм с оцинкованным покрытием;
  • Гаражные петли для монтажа створок на раму;
  • Болгарка с дисками по металлу для резки и шлифовки;
  • Лазерный или пузырьковый уровень;
  • Аппарат для электрической сварки;
  • Рулетка.
