Распашные ворота (135 фото): нюансы изготовления своими руками универсальной конструкции ворот с калиткой из сендвич-панелей

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

От чего зависит выбор ворот: рекомендации специалистов

В процессе выбора конструкции ворот необходимо учитывать следующее:

• Тип и назначение территории, подлежащей ограждению;
• Наличие автомобиля и гаража;
• Технические характеристики и вид забора;
• Индивидуальные предпочтения хозяев относительно оформления и декоративных характеристик ворот.

Например, если вы планируете оградить территорию, на которой расположены дом, терраса, сад и хозяйственные постройки, отдавайте предпочтение добротному высокому забору из кирпича или бетона. Вместе с таким забором могут устанавливаться как откатные, так и традиционные распашные ворота.

Автомобиль – еще один параметр, который важно учитывать при выборе конструкции ворот. При его наличии наиболее удачной будет установка откатных или раздвижных ворот, оснащенных автоматической системой

Составными элементами конструкции сварных ворот и калиток являются каркас, обрешетка и обшивка. Выбор материала, с использованием которого будет осуществляться обшивка створок, зависит от того, что вы предпочли для изготовления забора. Если вы будете руководствоваться этим правилом, то сможете исключить нелепые и неуместные сочетания. Одним из таких сочетаний являются глухие металлические ворота и ограждение из рабицы, а также створки ворот, обшитые рабицей, и благородный кованый забор, который не сможет их облагородить, даже если к его изготовлению приложил руку самый умелый мастер.

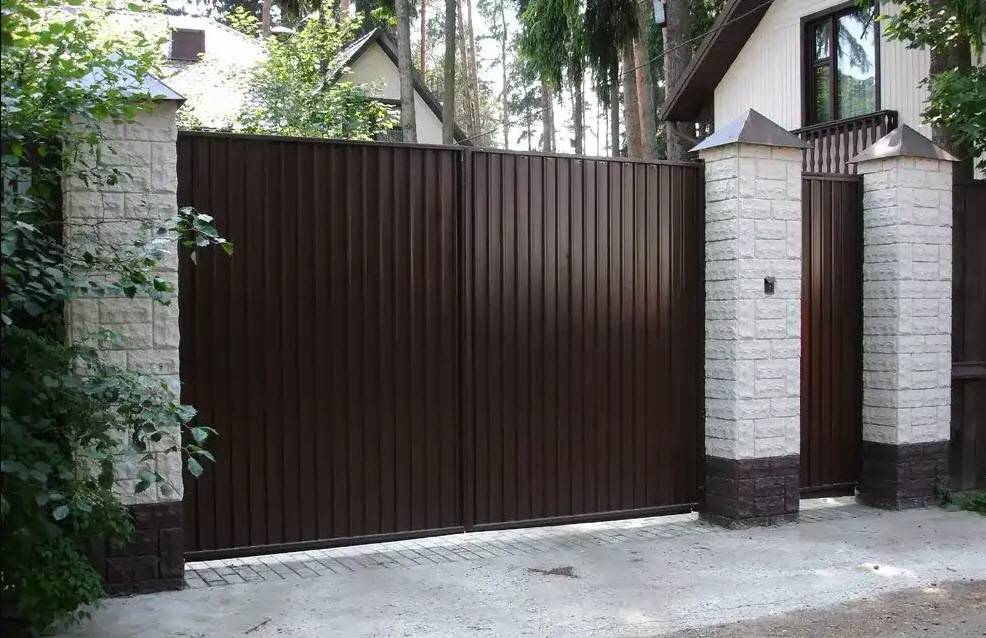

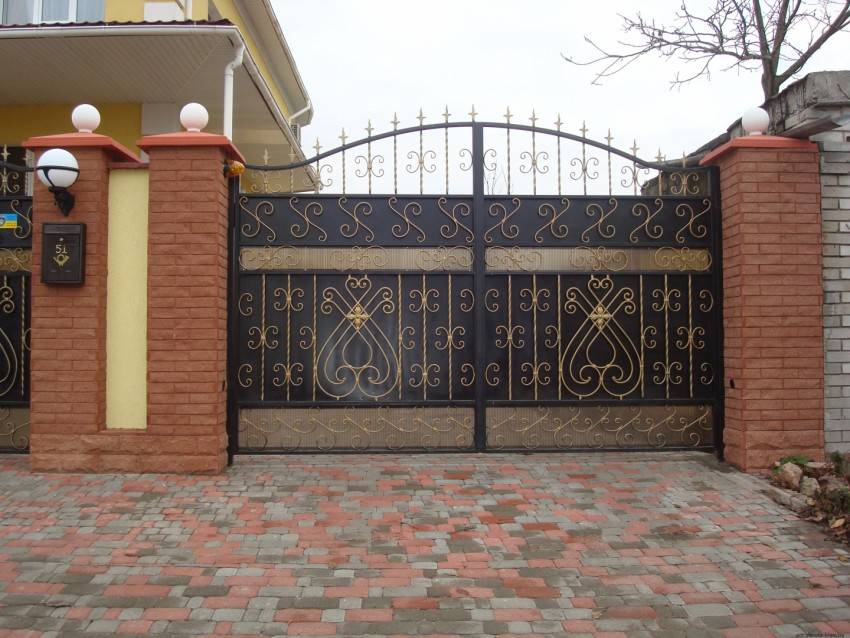

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

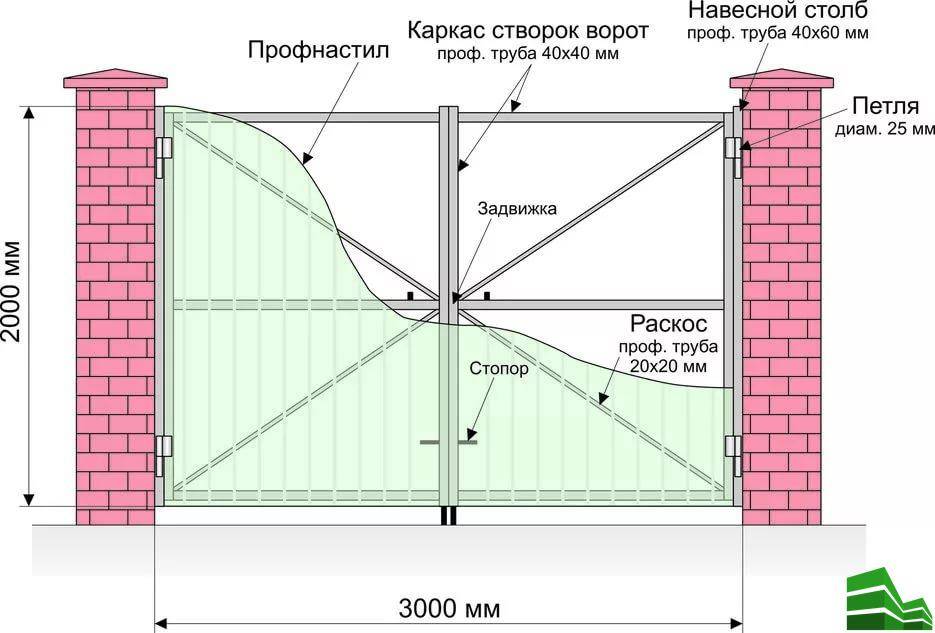

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Что лучше: встроенная или отдельно стоящая калитка

Часто перед хозяином возникает вопрос, какой вариант калитки установить: встраиваемую или отдельную. Каждая отличается своими особенностями.

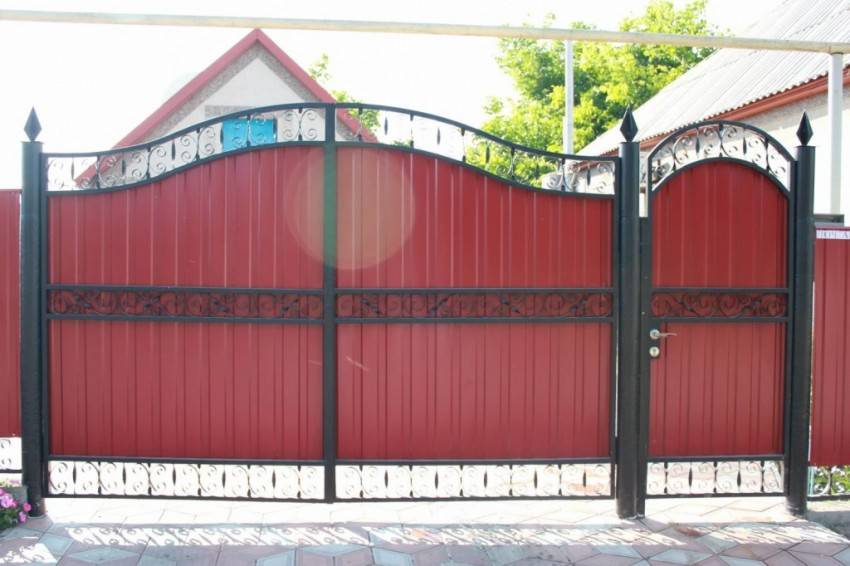

Встроенная калитка

При обустройстве встроенной калитки обязательно делают перемычки сверху и снизу. Также сбоку устанавливается профиль для врезки замка. Эти элементы утяжеляют конструкцию. За счет чего может возникнуть весовой дисбаланс, из-за этого ворота перестанут хорошо закрываться, их периодически надо «репетировать».

Отдельностоящая

При сооружении отдельностоящей конструкции можно выбирать любые параметры ширины. В идеале размер калитки должна позволять проходить с сумками в обеих руках без поворота туловища. Конструкция прикрепляется к специально подготовленной раме, закрепленной между столбиками с помощью навесов. Для отдельной калитки подойдет замок врезного типа. Он оригинально смотрятся в конструкции калитки и хорошо эксплуатируется в течение нескольких лет.

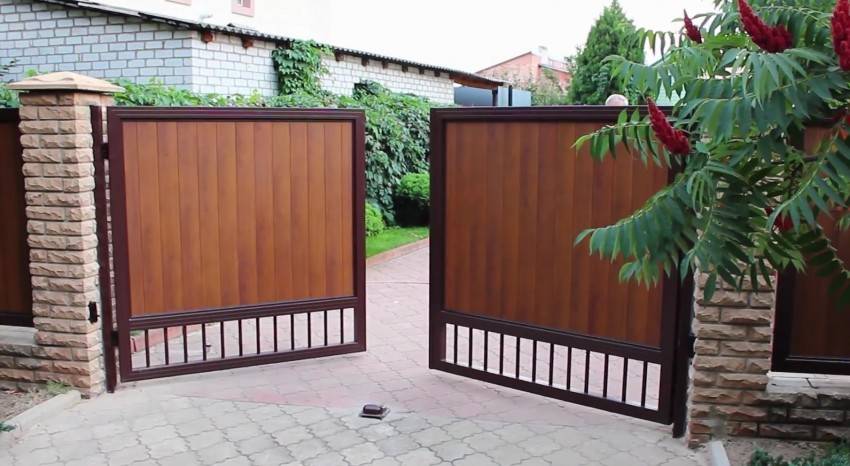

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Это интересно: Поилка для цыплят из пластиковой бутылки: изучаем внимательно

Что нужно для установки распашных ворот?

Установка распашных ворот это многоэтапный процесс, чтобы рассчитать сырье, необходимое для его возведения ( к примеру, для створок размером 2 на 3 метра), требуется подобрать:

1. Каркас: квадратный профиль с сечением 60х30 мм.
2. Ребра жесткости: квадратный профиль 30х20 мм.
3. Материал для создания обшивки, согласно площади створки (с учетом, двух или одностороннего размещения).
4. Кованые элементы – при их наличии.
5. Крепежные элементы для фиксации всей конструкции.
6. Грунтовка для защиты от коррозии.
7. Замки, навесы и прочая фурнитура.

Важно заранее предусмотреть, из чего будут сделаны опоры. Если их еще нет, следует озаботиться их монтажом

Эти элементы создаются из швеллера, трубы квадратной, круглой формы. Её размер варьируется от 80х80 до 100х100 мм. Выбранные конструкции следует забетонировать на заранее подготовленной территории.

Монтаж

Многие мастера, демонстрируя свои владения, с гордостью показывают вход на территорию, если смонтирована калитка своими руками, чертежи, схемы, эскизы, конструкция разработаны самостоятельно. Чтобы можно было не просто показывать свое творение гостям, а с уверенностью им пользоваться, необходимо:

• досконально изучить нюансы сборки и установки все составляющих;
• выбрать наиболее подходящий вариант фиксации;
• подготовить элементы, из которых можно будет собрать металлический каркас;
• сделать эскиз калитки и подробный чертеж устройства.

Монтажный чертеж калитки из металлопрофиля Первый этап – установка столбов, которые выполнят роль опоры. Их вкапывают в землю на глубину не менее 150 см, выставляют по уровню строго перпендикулярно поверхности почвы и заливают подготовленное заранее углубление раствором бетона. Правильно будет обустроить в лунках для опор песчано-гравийную подушку для качественной фиксации столбов. Далее собирают рамку (каркас), используя стальной уголок или профильную трубу сечением 40х30 мм.

Изготовление рамки

Каркас из уголка – разновидность основания для фиксации металлического листа. Для скрепления составляющих понадобится сварка, а все точки соединения шлифуют с помощью болгарки и специального диска.

Сначала сваривают рамку, проверяя точность размеров и углов (900). Затем приваривают перемычки, обеспечивающие жесткость конструкции.

Перемычки для усиления

Убедившись, что все параметры и соединения соответствуют заданным на чертеже размерам, приступают к разметке, отмечают точки, по которым крепят петли, приваривая их к каркасу и к столбам опоры.

Фиксация петель

Следующий этап – навешивание рамки. Схема поможет выполнить все работы в строгом соответствии с существующим технологическим процессом.

Установка каркаса калитки на столбы опоры

Настало время для выполнения разметки, в соответствии с которой в металлоконструкции нужно просверлить отверстия под замок и вмонтировать запор.

Точки крепления запирающего устройства

Приступить к обшивке каркаса листом металлопрофиля можно только после установки замка. Калитка будет надежной и прослужит долго в том случае, если для данной операции использован цельный лист. Отсутствие швов гарантирует прочность покрытия.

Калитка из металлопрофиля с замком

Важный нюанс – обеспечение защиты каркаса от разрушения из-за ржавчины. Для этого все железные элементы покрывают грунтовкой и красят. После такой обработки конструкции не страшны морозы, повышенная влажность и изменение температуры воздуха.

Окрашивание ворот

Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.

• Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
• Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
• Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
• Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.

Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.

Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

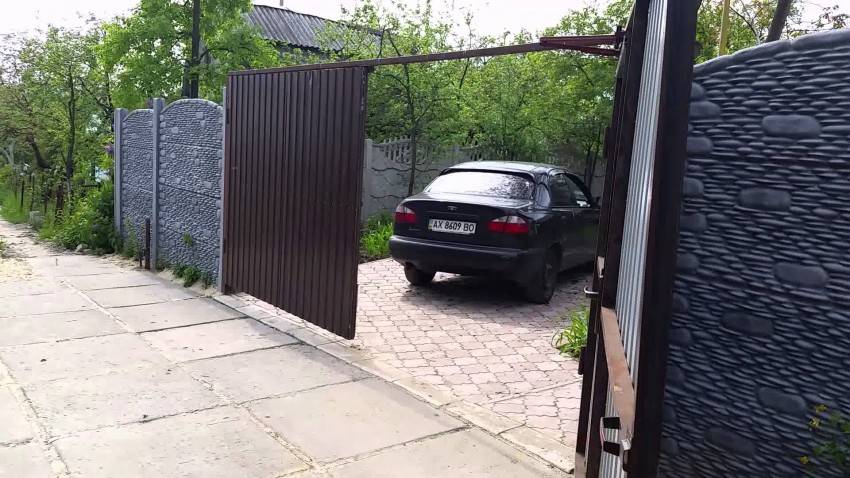

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Установка дачных металлических распашных ворот своими руками (с фото)

Для установки металлических распашных ворот стойки сооружают на фундаменте, заложенном ниже глубины промерзания грунта. Обычно для установки столба бурят шурф глубиной 1,5—1,7 м. После того как застынет бетон, можно приварить к опорам петли и навесить створки.

В распашных металлических воротах для дачи створки навешивают на петли амбарного типа, которые крепят к воротным столбам по краям проема. В зависимости °т тяжести ворот к каждой стойке приваривают 2 или 3 петли. Створки Распахивают на улицу или во двор в зависимости от места крепления Петель и наличия свободного пространства перед забором или за ним.

Так как труба рамы имеет толщину стенки 1,5—2 мм, для усиления крепления под каждую нижнюю часть цилиндрической воротной петли нужно приварить отрезок уголка с полкой 25 мм. Такое же усиление потребуется и для стойки, если она сделана из профилированной трубы с толщиной стенки 2 мм.

Как показано на фото, для ворот из металла готовые створки приставляют к стойкам, опирая на кирпичи, выравнивают их по горизонтали и вертикали, фиксируют относительно стоек мягкой проволокой, после чего приваривают петли:

Для того чтобы стопорить ворота в закрытом, а при необходимости и в открытом положении, понадобятся задвижки в виде шпингалета — по одной на каждую створку (если у ворот не предусмотрена верхняя перемычка) или по две (если ворота сверху перекрыты). Задвижки можно купить готовые, а можно сделать самостоятельно, приварив к раме отрезки оцинкованной трубы 1\2 и вставив в нее стальной пруток диаметром 12 мм с загнутым концом. В землю в соответствующем месте нужно вбить или забетонировать другой отрезок трубы, для того чтобы шпингалет прочно фиксировал створку.

Обшивать рамы профлистом или листами поликарбоната можно как до монтажа, так и после, когда они уже будут стоять в проеме. Крепят эти материалы саморезами по металлу. Желательно так подобрать направление обшивки, чтобы листы не имели швов в пределах одной створки. Предварительно раму следует покрыть грунтом и краской. Если предполагается обшить створки листовой сталью или кровельным железом, то целесообразно вначале обшить раму листами с помощью сварки, а уже затем монтировать на ней навесы и задвижки. Разумеется, грунт и краску наносят после сварочных работ.

Далее описано, как сделать металлические ворота на подвеске.

Делаем дачные ворота своими руками

Для начала вам необходимо подготовить все материалы и инструменты:

1. лист профнастила;
2. петли (4 шт.);
3. трубы металлические;
4. саморезы и дрель;
5. песок и цемент;
6. битый кирпич (для добавления в цемент);
7. сварочный аппарат, болгарка и лопата.

Это все, что потребуется вам для строительства распашных ворот.

Этап №1. Для начала разметим местность, поставим флажки/столбики и выкопаем ямы для опор (2 шт.) Опорами будут уже приготовленные металлические трубы. Оптимальная глубина ямы под опоры – 0,8 метра, ширина – 0,5 метра. После того, как трубы будут поставлены в ямы, свободное пространство нужно залить цементом.

Этап №2. Спустя 24 часа после заливки бетона (когда цемент застынет) можно начинать собирать рамы для ворот. Электросварка поможет скрепить рамы. Треугольники в 3 мм. значительно улучшат прочность ворот – их установим в каждый угол. Из остатка трубы изготавливаем запор и вставляем в него стержень. К раме привариваются петли (по 2 шт. с каждой стороны), затем рамы с петлями привариваются непосредственно к опорам про то как приварить петли на ворота мы уже писали. При помощи дрели и саморезов необходимо закрепить листы профнастила к готовой металлической конструкции. Ваши ворота готовы!

Этап №3. Ворота будут выглядеть привлекательнее, если их покрасить. Краску вы можете выбрать на свое усмотрение, но помните, что ворота перед покраской необходимо покрыть грунтовкой (а в местах сварки перед покраской поверхность необходимо ошкурить).

Также читайте про калитку из профнастила своими руками.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

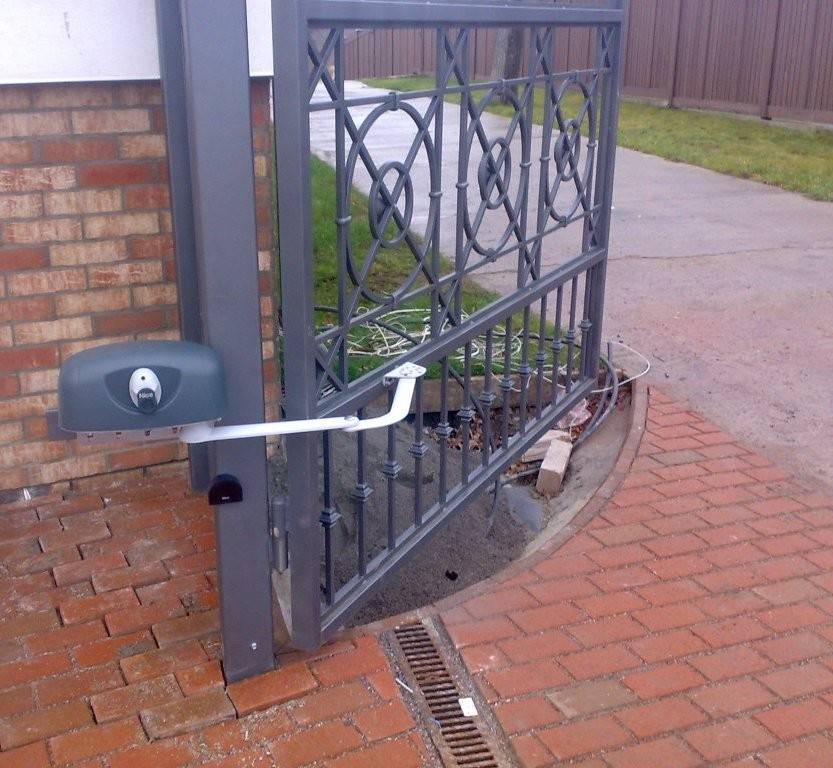

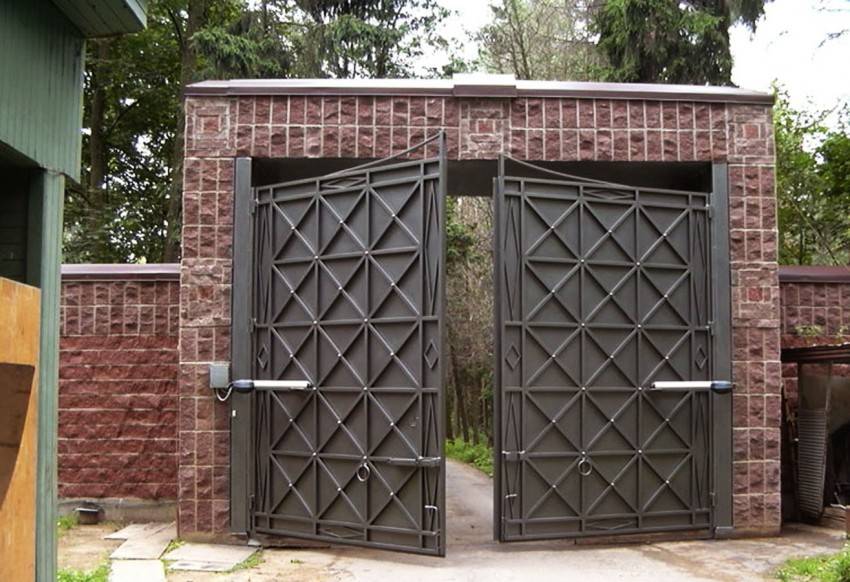

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Плюсы

Но кроме этого есть ещё и другие преимущества, которые выгодно отличают эти ворота от других конкурентов:

• Использование на петлях специальных створок, которые являются простой и незамысловатой системой крепления, которая может решить не одну, а несколько важных задач;
• Лёгкий монтаж изделия;
• Отсутствие обязательного бетонирования прилегающей территории;
• Простота в изготовлении;
• Приемлемая финансовая стоимость;
• Высокие прочностные характеристики, которые обеспечивают хороший уровень надёжности;
• Огромный ассортимент самых различных моделей;
• Универсальность. Такие ворота могут устанавливаться где угодно.

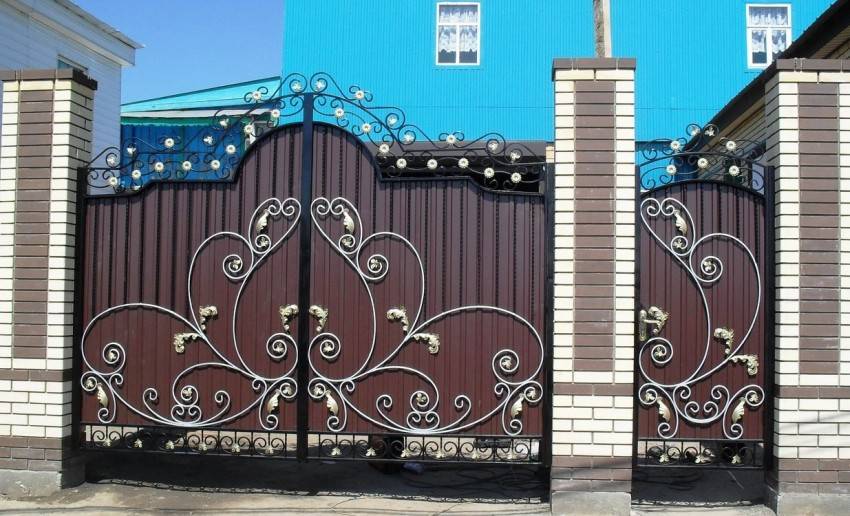

Сколько стоят кованые ворота и калитки

Итоговая цена зависит от множества факторов:

• Объема и вариантов использования материала;
• Сложности изготовления декоративных элементов;
• Размеров и сложности механизмов ворот;
• Фурнитуры и автоматики;

Не забудьте, что в случае работы автоматики, необходимо будет подключение к электричеству, это тоже дополнительные расходы.

В среднем стоимость готового изделия может достигать 200 или 300 тысяч рублей. Комбинированные образцы стоят значительно дешевле: от 40 000-45 000 рублей. А вы бы хотели установить на своём участке такой элемент? Расскажите о том, какие бы ворота вы установили и почему.
