Как поднять гаражные ворота и что надо делать

Какие причины приводят к необходимости изменения геометрии проема или ворот

Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.

  • Возникла общая усталость используемого металла и нужна его замена.
  • Просели шарниры ворот.
  • Произошла естественная деформация конструкции по окончании монтажа.
  • Просел проем или рама, в которую установлены ворота.
  • Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
  • Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.

Помимо этого могут возникнуть внешние причины:

  • Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
  • В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.

Как исправить геометрию ворот

Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:

Просели петли. Причиной может быть большой вес гаражных ворот.

Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:

  1. снимается с петель створка;
  2. на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
  3. створка возвращается на место.

Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:

  1. исправить малые перекосы створок;
  2. поднять ворота на небольшую высоту;
  3. движение створок на петлях сделать легче.
  1. обрезка нижней части болгаркой;
  2. крепление резиновой полосы, чтобы можно было убрать щель.

Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.

При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:

  1. срезать балку;
  2. обрезать металл;
  3. балку приварить на место.

Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.

Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:

  1. на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
  2. спиливается несколько миллиметров;
  3. с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.

Как увеличить высоту проема гаража

Одним из самых распространенных вариантов изменения геометрии ворот гаража является их поднятие по высоте (см. Как поднять гаражные ворота и что надо делать).

Некоторые владельцы гаражей разбирают верхнюю часть проема, уменьшают количество рядов кирпича, заново обваривают раму так, чтобы увеличить высоту. Поднять верхнюю часть ворот на 14 сантиметров или уложить 2,5 ряда кирпичей очень сложно. Это можно решить другим способом.

Инструкция выполнения работ заключается в следующем:

  • В полу гаража продалбливаются канавки 2 — 2,5 ширины шины каждая, глубина их 10 сантиметров. Одновременно понижается уровень въезда, что позволяет избежать задевания крышей автомобиля верхней рамы при выезде. Рифленым металлом, который крепится на полу, застилается дно колеи.
  • Проем гаража можно выполнить по примеру размеров другой машины. При этом следует учитывать разницу размеров по высоте шин.
  • Определяется зазор между крышей машины и верхней рамой. Он должен быть свыше семи сантиметров.
  • С двух сторон в верхней части проема выпиливаются по 60 сантиметров швеллера.

Watch this video on YouTube

  • Выбивается несколько кирпичей.
  • Обвариваются образовавшиеся П-образные конструкции швеллером, закрепленным в кирпиче.
  • Немного поднимаются нужные листы, чтобы закрыть эти отверстия.
  • Переносится гаражный засов и электропровода, размещенные в верхней части ворот.

При подготовке к изготовлению гаража сначала следует рассчитать величину проема строения и будущих ворот, с учетом возможной смены автомобиля на большие габариты. Лучше, если сразу будут устроены широкие гаражные ворота, чтобы не пришлось их в скором времени увеличивать.

Как правильно выполнять строительство гаража, увеличивать при необходимости величину проема и ворот, подскажет видео.

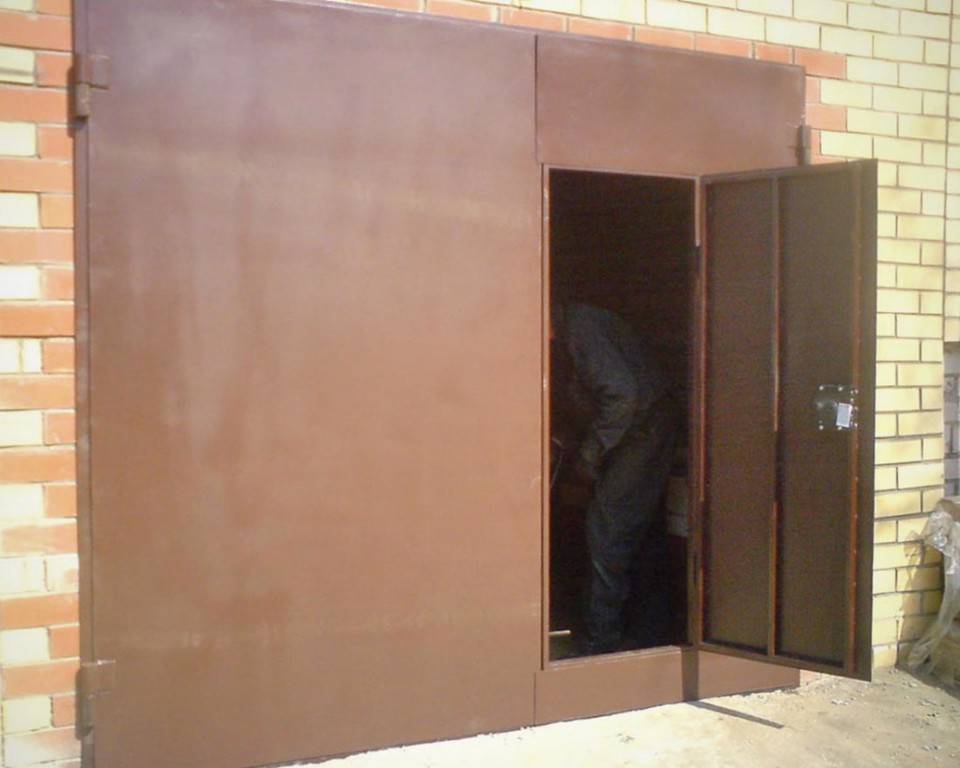

Этапы установки гаражных ворот

Прежде всего, снимите мерки, чтобы понять размер будущих ворот. Как правило, своими руками делают распашные металлические гаражные ворота. Этот вид более простой и дешевый. Откатные ворота сделать будет сложнее и дороже, но при этом также возможно. Необходимо взять чертеж, купить готовый комплект системы для сборки. В комплект входит инструкция по установке, с помощью которой делается монтаж конструкции. Как правило, их устанавливают на дачах, в частных домовладениях, складах.

Также можно уменьшить затраты, установив автоматику самостоятельно. Взять чертеж, купить необходимые комплектующие и следовать инструкции.

Изготовить распашные ворота можно, не покупая дорогих комплектующих. В качестве материалов используют профиль, листовой металл 1-3 мм, стальной уголок.

Установить гаражные ворота можно в несколько шагов:

Шаг №1. Изготовление рамы

Рама включает в себя внешний и внутренний каркас из стального уголка, размеры которого составляют 65х65 мм. Потребуются такие инструменты:

  • Болгарка;
  • Уровень строительный;
  • Угольник;
  • Сварочный аппарат;
  • Рулетка.

Ориентируемся на высоту и ширину ворот при изготовлении рамы. Отмерьте и отрежьте заготовки для рамы из железного уголка с сечением 16-20 см. Строго по уровню сформируйте будущий каркас, используя подкладки. Затем выставите углы с помощью угольника. Проверьте, чтобы диагонали конструкции были одинаковы, и затем ее сварите.

Для того чтобы полотно плотно прилегало к поверхности каркаса, внешняя его сторона должна быть ровной. Зашлифуйте сварочные швы. Сделайте из остатков уголка рычаг, который потом приварите к углам рамы, что будет их дополнительным укреплением.

Шаг №2 Делаем каркас

Нужно сделать каркас для двух распашных створок. К каждой из них крепится железное полотно. Используйте профиль размером 60х20 мм для изготовления каркаса.

Направляющие вставьте в раму, выровняйте каждую сторону. Между ними сделайте зазор 20 мм для того, чтобы створки свободно двигались. Проверьте прямые углы каркаса, затем сварите профили. Ваш каркас готов.

Шаг №3 Обшивка

Для сварки ворот используйте оцинкованное металлическое полотно толщиной 2-3 мм. Необходимо выкроить нужный размер, при этом обязательно наложить створки друг на друга на 10-20 мм. Таким образом, правое полотно будет нахлестываться на левое.

Свариваем снизу и прикрепляем его к каркасу.

Укрепление ворот возможно путем усиления: приварите горизонтальный железный пояс на высоте одного метра.

Шаг №4 Установка

Установите на ворота гаража силовые петли. Нижнюю часть необходимо приварить к раме гаража, а верхнюю к наружной стороне. Для этого приложите к верхней части петли и створке изогнутую линию металла толщиной 0,5-0,7 см. Для более прочного соединения можете использовать вкладку из арматуры.

Для надежной фиксации положения механизма необходим засов. Для этого можно использовать конструкцию с вертикальным штифтом. Просверлите дырки в потолке и в полу. Приварите к каркасу направляющие петли. Для штыря используйте трубу диаметром 20-25 мм.

Можно также использовать зажимной способ засова конструкции.

Шаг№5 Покраска

Обязательно покрасьте полотно: это защитит его от неблагоприятных воздействий таких, как осадки, влага, повреждения. Перед покраской погрунтуйте, на поверхность нанесите несколько слоев краски для металла.

Шаг№6 Монтаж

Прежде всего, установите раму. Она должна способствовать свободному движению створок.

Установить ворота несложно. Сначала к откосам проема прикрепите наружную и внутреннюю часть рамы, используя железные штыри длиной в 15-18 см. Обварите их выступающие концы, затем зашлифуйте болгаркой и закрасьте.

Сварка ворот самостоятельно

Эти части прочно скрепите между собой металлическими перемычками толщиной 20-40 мм через каждые 60 см. Это делается для того, чтобы в ближайшее время не нужно было делать ремонт конструкции. Далее, навесьте створки на петли и проверьте, насколько легко они двигаются.

Бывают случаи, когда в процессе эксплуатации необходимо подкорректировать работу ворот, так как они по каким-либо причинам плохо функционируют.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

  1. Вариант первый
    – увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
  2. Вариант второй
    – вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
  3. Использовать стальные уголки
    для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

  • На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
  • Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
  • Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Случаи, при которых необходимо поднять ворота гаража и как это сделать

Поднятие ворот при сохранении уровня

Самый распространенный случай, когда из-за слишком низкого расположения ворот открыть их очень тяжело, а иногда и вовсе не возможно. Если такая проблема возникает летом, что уж говорить про зиму, когда снег и лед мешают нормальной их работе. Как вариант, можно подрезать ворота, а въезд в гараж забетонировать. Благодаря этому создастся уклон, и вода будет стекать вниз. Но если работать по этому методу, то уменьшается размер проема.

Для того чтобы поднять ворота гаража, необходимы такие материалы: швеллер, кирпич, вода и ворота. Можно приступать к работе.

Рассмотрим пример, когда требуется сохранить все параметры и поднять ворота.

Этапы работы:

  1. Снимите двери;
  2. Освободите раму;
  3. Уберите несколько рядов кирпича перед проемом;
  4. Поднимите ворота;
  5. В нижней части поднимите отсыпку;
  6. Поставьте ворота на первоначальное место.

Перед началом демонтажа ворот на уровень выше 3- 4 кирпичных рядов, вымойте водой раствор между кирпичами. На его место уложите уголок или швеллер. Это делается перед поднятием гаражных ворот для того, чтобы здание не разрушилось. В противном случае съедет крыша гаража. Швеллер или уголок надежно закрепите анкерными болтами.

Проблема в высоте гаража

Иногда проблемой нормального функционирования ворот может быть их высота. Ее решение потребует опыта и знания строительного дела. Если ваш гараж кирпичный, нужно снять 1 или 2 ряда кладки, после чего усилить полученный откос и поднять раму на нужную высоту.

Есть много способов решения проблемы плохого функционирования ворот. Вы можете выбрать оптимальный вариант решения неполадки. При этом самым распространенным и легким способом увеличения пространства между воротами и землей является подрезание низа створок двери с помощью болгарки.

Сделайте гаражные ворота своими руками. От качественных материалов и от точной пошаговой установки будет зависеть, насколько долго гаражные ворота будут функционировать.

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

  • износ петель;
  • деформация рамы;
  • неправильное проектирование;
  • нарушение целостности фундамента;
  • замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

Это интересно: Дренажная система «Softrock»

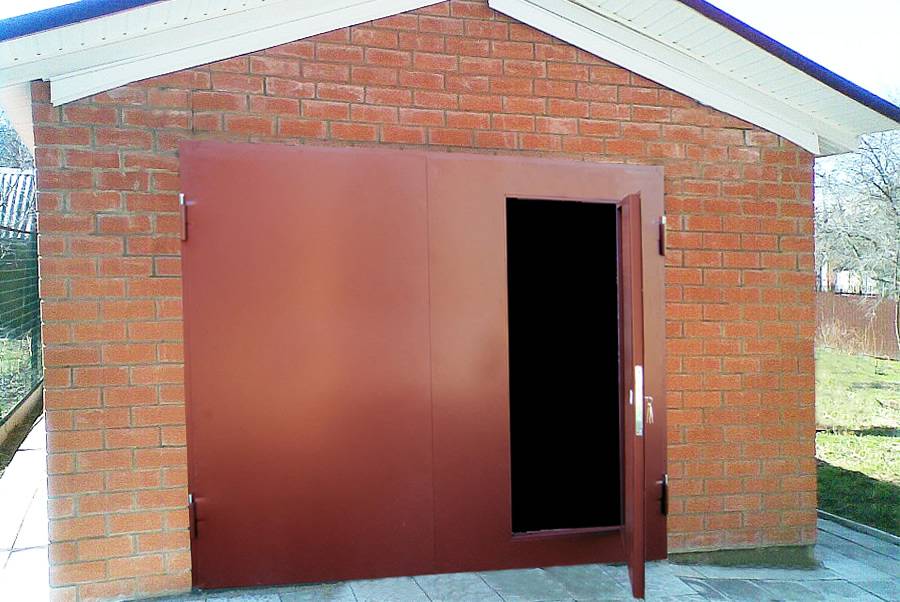

Хорошие ворота — безопасность вашего имущества

  1. Автомобиль должен легко заезжать в помещение.

Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.

  1. Ворота должны быть прочными и устойчивыми к взлому.

Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.

  1. Ворота должны быть стойкими к воздействию внешних факторов.

Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.

Ремонтные шайбы

Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.

Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.

С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

  1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
  2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
  3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
  4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
  5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
  6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы
