Ремонт колеса велосипеда - варианты проблем и их исправления

Как колесо (пошаговая инструкция) разбортировать

Снять шины помогает монтажка, продающаяся в магазинах:

открутив гайки, с помощью которых на раме крепится колесо велосипеда, снимают его. Если байк современный, делать это проще, поскольку у него для этого есть съемный механизм. В ситуациях других помогает WD-40;
колодки тормозные отсоединяют, переключаются на нижнюю передачу ( при работе с колесом задним), и цепь снимают со звездочки;
не до конца спустив колесо велосипеда, нажимают на клапан, расположены на ниппеле. Ниппель нужно полностью выкрутить, если шина камерная, «сосок» вытащить наружу. Проделав эти манипуляции, снять шину легко;
две лопатки вставить под шину, чтобы между ними интервал составлял 10-15 сантиметров;
на окружность давят одной из них в сторону, противоположную усилию, прикладываемому к другой лопатке;
освобождают шину.

Далее колесо, камеру и извлеченную покрышку осматривают, чтобы не пропустить дефекты и повреждения (выпирающие спицы и предметы с острыми краями) Если острые предметы обнаружены, их удаляют.

Проблемы с цепью

Другой распространенной неполадкой велосипеда является прокручивание или регулярный слет цепи. В определенных случаях это можно устранить путем настройки степени натяжения. Но чаще всего подобные неудобства вызваны выходом цепи из строя.

Поломка цепного привода происходит в первую очередь из-за отсутствия бережного ухода. Грязь, не смываемая неделями, засоряет механизм и заклинивает звенья цепи. В результате повреждается не только цепь, но и звездочки, которые стачиваются из-за деформированного привода. Поэтому заметив проскакивания цепи, проверьте ее состояние и при необходимости постарайтесь немедленно заменить ее. В противном случае придется покупать новый блок задних звездочек и минимум одну переднюю.

Неполадки с переключением передач могут быть вызваны сбоями в работе самих переключателей. Порой в них попадает грязь, создавая скачки и неполадки в скоростях. Проверьте и прочистите механизм.

Общий алгоритм устранения проблем с деформированным колесом

Общий алгоритм такой — определяем в каком конкретно месте начинается восьмерка и в каком заканчивается (выделяем очаг поражения). Следующий шаг — находим центральную спицу в восьмерке и работаем с ней. Если у нас восьмерка заваливается в левую сторону — выбираем спицу на противоположной стороне и подтягиваем ее на расстояние меньше одного оборота спицевого ключа. Затем берем две соседние спицы — это будут спицы уже на противоположной стороне от предыдущей спицы — ослабляем их на количество оборотов чуть меньше (например в 2 раза меньше) чем подтягивали предыдущую спицу. И так далее до полного выпрямления. То есть следующие две спицы (они будут размещаться уже на противоположной стороне) мы уже подтягиваем еще слабее чем самую первую спицу. По мере отдаления от центральной спицы (очага поражения) количество оборотов соответственно также будет уменьшаться постепенно.

Если восьмерка небольшая на три спицы.

Итак, еще раз как исправить восьмерку на велосипеде? Чтобы исправить колесо мы выбираем участок, где есть восьмерка, и на длине всего этого участка ослабляем и подтягиваем спицы идущие друг за другом. С одной стороны колеса спицы ослабляем, с другой — подтягиваем. Когда со всем спицами выполнили требуемые операции снова вращаем колесо и смотрим правильность движения колеса вокруг оси. Если стало хуже возвращаем спицы на прошлое место и делаем подтяжку-ослабление меньше. Таким образом закос в одну сторону приводящий к восьмерке будет постепенно выравниваться. Чтобы идеально выровнять восьмерку придется терпеливо и кропотливо выполнять все вышеизложенные действия не спеша (т.е. подкручиваем по немного).

Восьмерка побольше — лечиться также как и малая.

Колесо сплющено яйцом, алгоритм выпрямления чуть другой. Только подтягиваем нужную сторону.

неудачных приземлений

Разновидности переспицовки

Сегодня существует несколько типов спицовки, все они базируются на основных разновидностях: радиальной и тангенциальной. Установить элементы можно по-разному, каждый вариант имеет свои особенности:

Радиальная. Предполагает пересечение спиц друг с другом. Чаще всего ее предпочитают ставить на переднем колесе, оснащенном ободной тормозной системой. В этом случае конструкция не подвергается серьезным нагрузкам. Данная разновидность переспицовки имеет привлекательный внешний вид, снижает массу колеса.
Тангенциальная. Один элемент может пересекаться с другими от 1 до 4 раз. Актуальна для колес, которые испытывают серьезные нагрузки. Этот тип считается наиболее популярным для 36 спиц.
Смешанный. Соединяет в себе особенности радиального и тангенциального типа с установкой спиц крестом. В результате получается интересный рисунок, состоящий из повторяемых узоров. Подойдет для обода с высоким профилем и аэроспицами.
Крученая. Главная особенность этой разновидности — многократное перекрещивание спиц друг с другом, закручивания и изгибы. Специалисты не рекомендуют устанавливать элементы на колесо таким образом, поскольку это приводит к запоздалой реакции на удары, нестабильному поведению обода. Однако, многие райдеры отдают предпочтение такому необычному решению из-за оригинальности, раскачивающей амортизации.

Существуют экзотичные спицовки, способные менять внешний вид колес. Интересно смотрится Кросс-Лэйсинг, повышающая прочность конструкции. Схема предполагает прохождение одного элемента через 4 другие, а не 2, как в классическом варианте. Усложненный тип — «Звезда», выглядит особенно привлекательно при использовании разноцветных спиц. «Веер» создает необычные эффекты во время езды, оптимален для ситибайков, прогулочных моделей.

КрученаяРадиальнаяСмешаннаяТангенциальная

Исправление «восьмерки» на ободе

Если на ободе появилась восьмерка, то ее легко исправить с помощью спицевого ключа. Восьмерка на ободе может означать, что некоторые спицы ослабились, поэтому их нужно периодически подтягивать. Для того, чтоб подтянуть ослабшую спицу производим подтягивание спицы по часовой спицы, для ослабления спицы – против часовой стрелки. Напомним, что спицевой ключ вращает только ниппель, спица остается неподвижной. Находим то место на ободе, где обод виляет, можно это делать с помощью мела и вращения шины. После обнаружения места деформации обода, одну сторону подтягиваем, другую ослабляем, при этом подтяжка пропорциональна ослаблению.

Деформация типа «восьмерка» – что это

Искривления велосипедных колес связаны с нарушением конфигурации ободьев. Иными словами, колесо перестает быть круглым. Распространенным вариантом является так называемая восьмерка, когда наблюдается отклонение части (или нескольких частей) обода от плоскости вращения. При вращении эти области описывают траектории в виде восьмерок вокруг центральной оси вращения. При езде на велосипеде этот дефект выражается в биениях или виляниях на ходу.

Ездить с восьмерками можно, но вряд ли это доставит удовольствие. Кроме того, деформированные колеса менее стойки к нагрузкам, что повлечет за собой дальнейшее искривление и полную непригодность обода. Можно ли самостоятельно исправить восьмерку на колесе велосипеда? Да, и это совсем несложно. О том, как это делается, читайте далее в статье.

Определение восьмерки

Чтобы точно выровнять обод, необходимо правильно определить местоположение изгиба. Сделать это можно двумя способами:

Визуальный;
С использованием метки.

Наиболее традиционный метод определения неисправностей, который испытывал каждый юный велосипедист во дворе, это визуальный осмотр колеса.

Для этого необходимо перевернуть агрегат вверх колесами и сильно прокрутить обод. На скорости вы сможете четко заметить искривленный участок.

Главное – закрутить посильнее. Однако, определив дефект, необходимо точно запомнить участок или резко остановить колесо рукой, чтобы не потерять место искривления.

Данный метод имеет свои недостатки. Главный из них – ненадежность наших глаз. Они не всегда могут определить мелкие восьмерки, тем более, если искривленных участков больше одного.

Другой минус заключается в запоминании поврежденного сектора. Поэтому данный способ можно применять, когда у вас под рукой нет инструментов или вы находитесь в дороге.

Второй метод более точный. Он заключается в установке отметок на искривленном участке колеса. Но, если для визуального осмотра снимать покрышку с обода не требовалось, то при данном методе определения дефекта необходимо освободить колесо.

Перевернув велосипед вверх колесами, прокрутите искривленный обод и медленно приближайте к его тыльной стороне мелок или маркер. Выпуклая часть заденет мел, и отметка на искривленном секторе будет установлена.

Продолжайте медленно приближать мелок к колесу до тех пор, пока он не начертит контур по всему радиусу. Это необходимо для определения менее заметных восьмерок. Места очерченного контура, где след мела становится толще, и есть восьмерка.

Данный метод определения неисправности требует больше времени и подготовительных работ, но благодаря ему вы сможете точнее определить даже незначительные изменения формы колеса.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как могут образовываться дефекты и почему

Есть распространенное мнение, что колесо может менять свою форму если вы не аккуратно ездите, при езде по кочкам или во время неудачных прыжков. Все это так. То есть это все конечно же влияет на быстрый износ. Но колесо может ломаться не только поэтому. Когда велосипедист садится на велосипед — колеса уже поддаются нагрузке в вертикальном направлении. Дальше при торможении на скоростях колеса могут деформироваться, образовывая восьмерки. Во время маневрирования (на поворотах) в каком-либо направлении и резком торможении. В общем, что такое неаккуратная езда думаю можно не объяснять, вы и сами все прекрасно понимаете. Так что бережное отношение к велосипеду может оттянуть проблему, но со временем вы все равно к ней вернетесь. Даже если вы будете ездить очень аккуратно по хорошей дороге, такая уж специфика велосипеда.

Все конечно же зависит еще в большой степени от самого обода колеса, от его физических характеристик

Поэтому при покупке велосипеда на такие вещи надо обращать внимание продавца, задаваясь вопросом как долго могут прослужить колеса, как они реагируют на вышеописанные деформации. Так на дешевых велосипедах обода соответственно менее крепкие

И различные изгибы (яйцо и восьмерки) колес могут образовываться гораздо раньше, чем на более дорогих и качественных своих собратьях.

В общем как может возникать проблема я думаю вы уже поняли. Так что давайте перейдем непосредственно к тому как разрешить задачу и выровнять ваше колесо.

Методы устранения

Даже если нет опыта в подобных делах, действуя аккуратно и следуя правилам, исправить «восьмерку» на колесах велосипеда можно своими руками в домашних условиях. Перед началом работ необходимо подготовить инструменты:

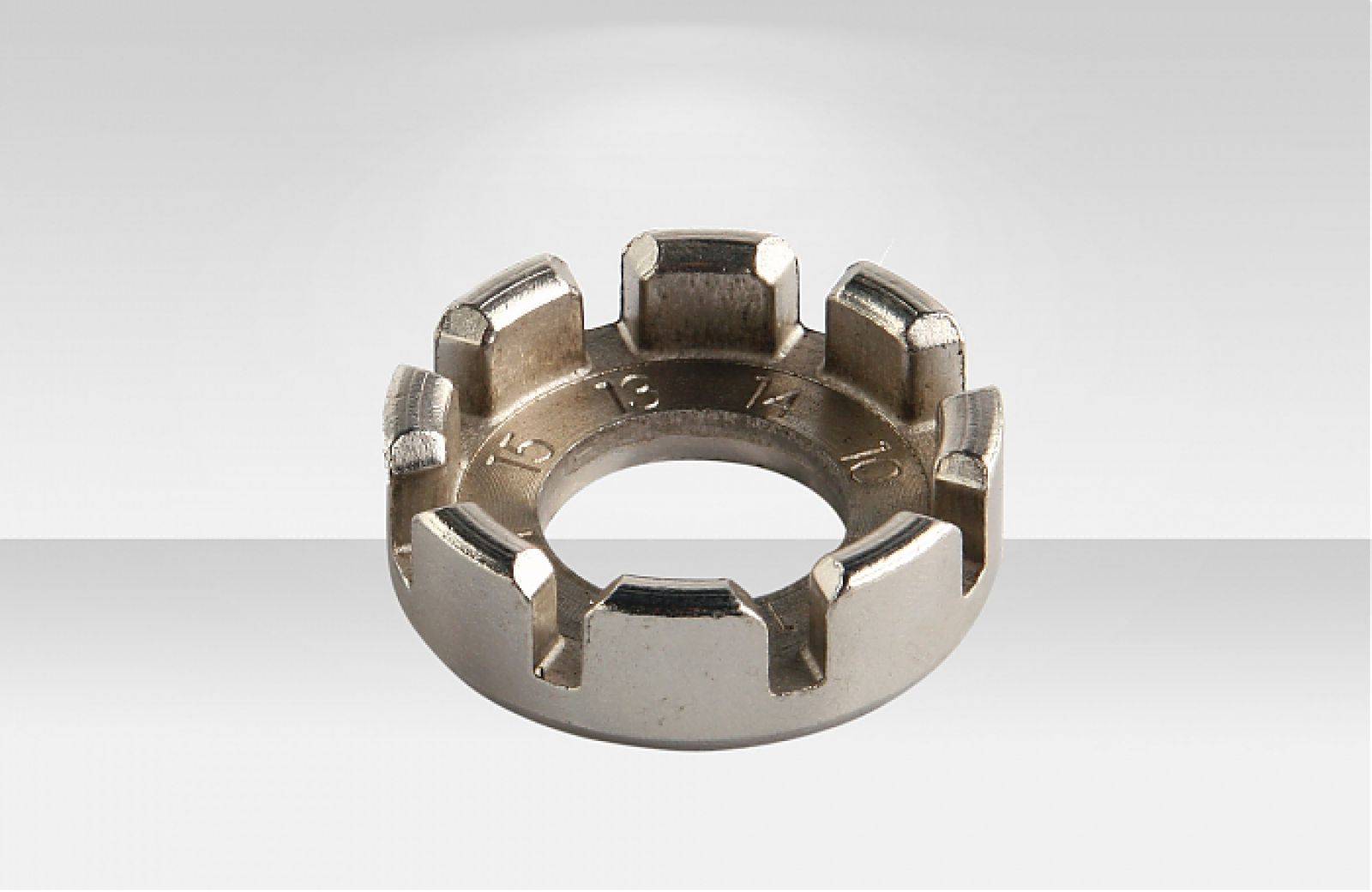

ключ для спиц;
мел или маркер для отметки дефектов;

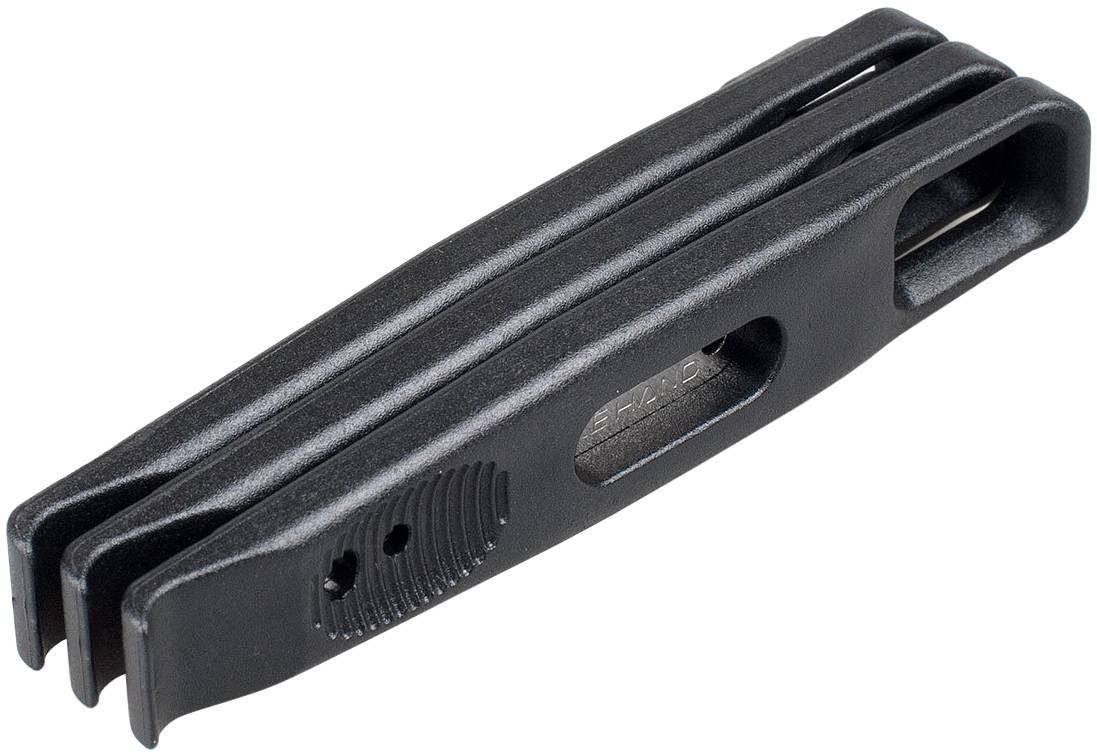

пластиковые монтажки для монтажа и демонтажа покрышек.

Ключ для спицВеломонтажки

Силовой

Основа данного способа – выровнять обод с применением грубой физической силы. Исправить на велосипеде «восьмерку» можно, следуя пошаговой инструкции:

снимаем колесо с рамы, шину не демонтируем;
обхватываем шину с двух сторон, колесо деформированным участком поворачиваем к себе;
прикладываем колено к самому центру «восьмерки» и с силой надавливаем от себя.

Чтобы выпрямить таким методом обод, нужно обладать физической силой. Для исправления большой деформации лучше позвать помощника, который будет удерживать велосипедное колесо, прижимая его к полу. Если приложить достаточную силу, искривление сгладится.

Такая правка отлично подойдет в дороге, вдали от населенного пункта. Однако, у способа много недостатков:

устранить маленькие искривления не получится;
не все обода исправляются методом силы;
неудобство в работе;
случайно можно перегнуть обод колеса в противоположную сторону.

Подтяжка спиц

Метод заключается в регулировке спиц: подтяжка или ослабление. Работы по исправлению «восьмерки» на колесе выполняют с помощью спицевого ключа:

при «восьмерке» между спицами – первую спицу слегка подтянуть, а второю пропорционально ослабить;
искривление напротив одной спицы – спицу, которая находится напротив дефекта, подтягивают на четверть, а соседние ослабляют на одну восьмую;
если «восьмерка» на колесе находится напротив нескольких спиц – ближнюю к центру спицу подтягивают в половину оборота – чем дальше от центра, тем больше стоит ослаблять или подтягивать другие спицы.

В случае значительной деформации обода колеса лучше начать проверку всех спиц на предмет натяжения. Провести профилактику: подтянуть или ослабить элементы. Исправление «восьмерки» проводят методом регулировки:

отметить искривленный участок мелом;
найти центральную спицу, которая находится в самой большой точке искривления;
ослабить сторону, где выгнут обод, и единовременно натянуть противоположную сторону;
ослабить центральную спицу на половину оборота – повернуть ее на три четверти, а обратно вернуть на одну четверть;
рядом находящиеся спицы натянуть настолько же, насколько была ослаблена центральная спица и, понемногу сдвигаясь, подобраться к краю «восьмерки»;
следующие спицы – настраивать с меньшим количеством оборотов.

Устранение «восьмерки» на велосипеде методом регулировки спиц новичкам может показаться сложным и длительным процессом. Однако, этот способ очень точный и позволит избавиться даже от самых сложных дефектов. В результате тренировок работа не будет занимать много времени. Следует помнить, что «восьмерка» образуется даже у самых аккуратных и опытных велосипедистов, поэтому нужно знать, как отремонтировать колесо своими руками.

Как определить как изогнуто колесо

Следует поставить велосипед вертикально. Затем крутануть проблемный элемент конструкции. При сильной восьмерке дефекты будут видны невооруженным глазом. Если есть незначительные повреждения, то появится характерный щелкающий звук.

Определить восьмерку на колесе можно тремя способами.

Визуальным. Позволяет найти крупные и средние дефекты. Достаточно сильно раскрутить сильно колесо и внимательно осмотреть его ход. Искривления будут уходить в сторону. После обнаружения, рекомендуется быстро их зафиксировать.
Контактным. Подразумевает отметку поврежденных областей. Здесь требуется подготовить светлый маркер или мелок. Раскрутить колесо, затем прислонить индикатор к ободу. Первая метка — выпуклый край восьмерки. Далее раскрутить элемент еще сильнее, продолжить приближать мел или маркер. Так появится вторая — общая область искривления. Очаг деформации четко отобразиться жирной линией по всей окружности.
Использование подручных инструментов. Требуется подготовить ватные палочки, скотч и маркер. Палочки зафиксировать скотчем на перьях передней вилки. Раскрутить колесо, определить места соприкосновения палочек с ободом. Участки пометить маркером.

Устранение дефектов велосипедного колеса

Когда область искривления колеса найдена, пора приступать к его выпрямлению. Сделать это своими руками под силу каждому владельцу двухколесного транспорта, тем более что подобные проблемы могут возникать с завидной регулярностью. Существует два способа самостоятельного устранения восьмерки:

Силовое выпрямление, или «коленом», как говорят велосипедисты.
Метод подтяжки и ослабления спиц колеса.

Силовое выпрямление

Чтобы убрать изгиб таким способом, потребуется снять колесо с рамы. Покрышку с камерой в этом случае снимать не нужно. Поворачиваем выпуклостью к себе и хватаемся за обод и шину с обеих сторон. При средних деформациях оптимальный захват колеса – положение «10» и «2», то есть по 60 градусов в обе стороны от очага восьмерки. Приставляем колено к самой выпуклой области и с силой давим от себя.

Какое положение колеса позволит лучше всего выровнять обод? Если сил в ноге достаточно, то давить можно и на весу. Альтернативный вариант – поставить колесо вертикально дефектным участком вверх. Здесь понадобится помощь напарника. Он должен крепко прижимать колесо к полу. После выправления колесо надевается на раму и снова проверяется методом вращения.

Назвать этот метод эффективным нельзя по нескольким причинам:

Невозможно выгнуть мелкие изгибы.
Обод может перегнуться в другую сторону.
Неудобно.
Низкая точность.
Не каждый обод так просто может подвергаться простому силовому воздействию.

Относительно неплохо данный способ работает где-нибудь в дороге, когда восьмерка образовалась внезапно из-за наскока на крупное препятствие и ее необходимо срочно выправить, чтобы доехать до пункта назначения.

Регулировка колесных спиц

Переходим ко второму варианту устранения кривизны обода. Регулирование спиц заключается в их поочередном ослаблении и подтягивании. Для работы с ними нам понадобится специальный инструмент – спицевой ключ. Это незатейливое приспособление представляет собой кругляш с квадратными отверстиями сбоку под разные размеры спиц. Купить ключ без проблем можно в любом веломагазине.

Внимание! Изменять натяжение спиц следует только спицевым ключом, и ни в коем случае не плоскогубцами или разводными гаечными ключами!

Чтобы выровнять восьмерку на колесе велосипеда, понадобится терпение, особенно тем, кто делает это в первый раз. Шины необходимо полностью снять.

Сначала следует проверить натяжение всех спиц. Зачастую обод искривляется из-за их общего ослабления. Проверить это просто: когда спицы явно болтаются и «слушаются» пальцев как струны на гитаре, то необходима их подтяжка примерно на 1 оборот по всему колесу. Если такой проблемы не наблюдается, то ничего трогать не надо: так можно только усугубить восьмерку.

Отмечаем дефектную область и приступаем к «центральной» спице – той, которая расположена у выпуклости. Поворот спицы осуществляется в сторону, противоположную направлению выпуклости. Спицы по бокам от нее ослабляются. При восьмерке на три спицы схема выпрямления следующая:

Затяжка центральной на четверть оборота ключа.
Ослабление крайних спиц на восьмую часть оборота: сила ослабления вдвое меньше силы натяжения по центру.

При восьмерке на 7 спиц ремонт колеса делается так:

Натягивается центр на пол-оборота.
Ослабляются две спицы (вторая и третья) по бокам на ¼ оборота ключа.
На 1/8 затягиваются четвертая и пятая спицы.
Ослабляются шестая и седьмая (крайние) спицы на 1/8 оборота.

Чередование натяжения и растягивания проводится таким образом, чтобы крайние спицы на восьмерке были ослаблены. Для проверки результата колесо вешается на велосипед и тестируется на остаточную кривизну. Если восьмерка выгнулась в обратную сторону, следует убрать все натяжение и усилить момент затяжки на ослабляемых спицах и снова повторить процедуру, но уже с меньшими силами затягивания и ослабления.

Несмотря на то, что придется изрядно повозиться, можно добиться идеального результата – выпрямления колеса до ровного круга. И если в первый раз работа может затянуться слишком долго, то при последующем возникновении восьмерки ремонт пойдет куда быстрее. Теперь при появлении дефекта на колесе можно не откладывать байк в сторону, а быстро подрегулировать спицы самостоятельно и возобновить поездки.

Силовой метод

Первый метод велосипедисты в своем кругу называют «дедовским» или «выпрямление коленом». Он заключается в применении грубой силы, воздействующей на обод. Определив место нахождения восьмерки, уприте обод искривленным участком в колено.

Взявшись обеими руками за колесо (лучше в местах на 10 и на 2 часа), надавите на него. После выпрямления стоит снова надеть его и провернуть для выявления неисправностей. При правильном упоре и достаточном применении силы восьмерка уменьшится.

Данный способ не поможет исправить мелкие искривления. Более того, при сильном воздействии восьмерка может появиться с других сторон. Поэтому «коленный» метод хорошо подойдет, если вы находитесь в пути, и вам требуется поправить обод, чтобы доехать до ближайшей мастерской или собственного гаража.

Смещение зонтика.

Это – частый случай восьмерки, вызванный ошибкой механика, который пытался исправить восьмерку, но не имел точки отсчета – указателя средней линии. Поэтому обод отклонился от осевой, хотя втулка в дропаутах держится правильно. Бывают такие случаи, когда от внешнего фактора – от действия поперечной силы деформируется НЕ колесо, а нога вилки или перо рамы, вызывает отклонение колеса от вертикальной оси, но такие случаи встречаются крайне редко и возможны только на металлических рамах.

Если переднее колесо потеряло свою симметричность относительно вертикальной осевой, это свидетельствует о существенной разницы в натяжения между обеими сторонами. На переднем колесе зонтики должны быть симметричными. В этом случае следует ослабить спицы на одной стороне и подтянуть на другой. Каждую следующую спицу ослабляет и подтягиваем на 1/8 оборота к положительному результату.

Если заднее колесо на велосипеде, оборудованном Параллелограммный переключателем, приобрело симметричности и в звуковом тесте на противоположных сторонах спицы издают звуки похожей частоты, это можно исправить таким же образом, но теперь спицы на приводной стороне должны быть натянуты вдвое сильнее, чем на противоположной. Рекомендуем воспользоваться тензометром для определения разницы.

Немного о смазках

Как и любой другой работающий механизм, велосипед нуждается в периодическом смазывании. От владельца требуется аккуратное смазывание. Нужно отметить, что смазка определенного узла велосипеда производится в определенные сроки. Недопустимо применение смазок, не предназначенных для работы с тем или иным трущимся механизмом.

Велотранспорт нуждается в периодическом смазывании шарнирных и подшипниковых узлов, включая ролики натяжителя или успокоителя цепи, втулки, рулевую колонку, каретку, педали. Кроме того, нужно в обязательном порядке смазывать тросики переключателя скоростей и сами переключатели.

Перед затяжкой не помешает смазать резьбовые соединения, чтобы в будущем они открутились достаточно легко. Но здесь нужно помнить: чрезмерное смазывание резьбовых соединений приведет к риску потери тех или иных компонентов.

Существуют места, которые не нужно, или даже не рекомендуется смазывать. Это тормозные колодки, ротора и обода. Если масло случайно попало на поверхность или рабочую часть данных тормозов, необходимо сразу же очистить их чистой тряпкой. В противном случае не сможете затормозить…

Для велосипеда применяются три разновидности масел.

Аэрозольные смазки. Применимы для смазки шарнирных соединений, для беспроблемной деинсталляции прикипевших и заржавевших резьбовых соединений, смазки цепи и переключателей тросов в случае, если на момент проведения технического обслуживания нет под рукой материалов для более тщательной смазки.

Жидкие смазки. Поставляют в специальных флаконах-масленках. Пример — масло типа И5А для швейных машинок.

Современные спортивные велосипеды «принимают» подобные смазки для смазывания барабана задней втулки и цепи. Жидкая смазка применяется точечно, поэтому не попадает в нежелательные места, как в случае с аэрозольными смазками. Единственным минусом является работа на морозе. Такое масло имеет свойство густеть, в результате чего работа может ухудшиться.

Консистентные или густые смазки. Поставляют в тюбиках или банках. Именно такие смазки используются для смазывания подшипниковых узлов велосипеда, а также резьбовых соединений.

Основой для густой (консистентной) смазки является кальций, литий или графит. Следовательно, такие вещества делят на три категории — кальциевые, литиевые и графитовые.

Все же, давайте вернемся к расходным материалам. При ремонте велосипеда, как показывает практика, приведенного выше перечня инструментов и материалов недостаточно в условиях современного стиля езды и конструктивных особенностей велосипедов.

Причины, вызывающие деформацию колеса

Основная причина деформации обода и спиц — это динамическая нагрузка, которую создает вес велосипедиста, который движется в вертикальной и горизонтальной плоскости относительно осей колеса.

Ускорить и усугубить искривление деталей могут следующие факторы:

резкое торможение;
езда по неровным дорогам, бездорожью, сильно рельефной поверхности;
крутые повороты, особенно при высокой скорости и большой массе велосипедиста;
падение, сильные удары по колесу;
неправильная спицовка;
поломка, ослабление или слабое натяжение спиц.

Сильное механическое воздействие часто приводит к деформации типа «восьмерка», которая видна невооруженным глазом. Незначительное искривление нередко остается незаметным для неопытного велосипедиста, но существенно снижает безопасность и качество езды.

Чтобы избежать новых аварий и нарушений балансировки, необходимо выровнять обод, заменить поврежденные элементы и заново заспицевать колесо.

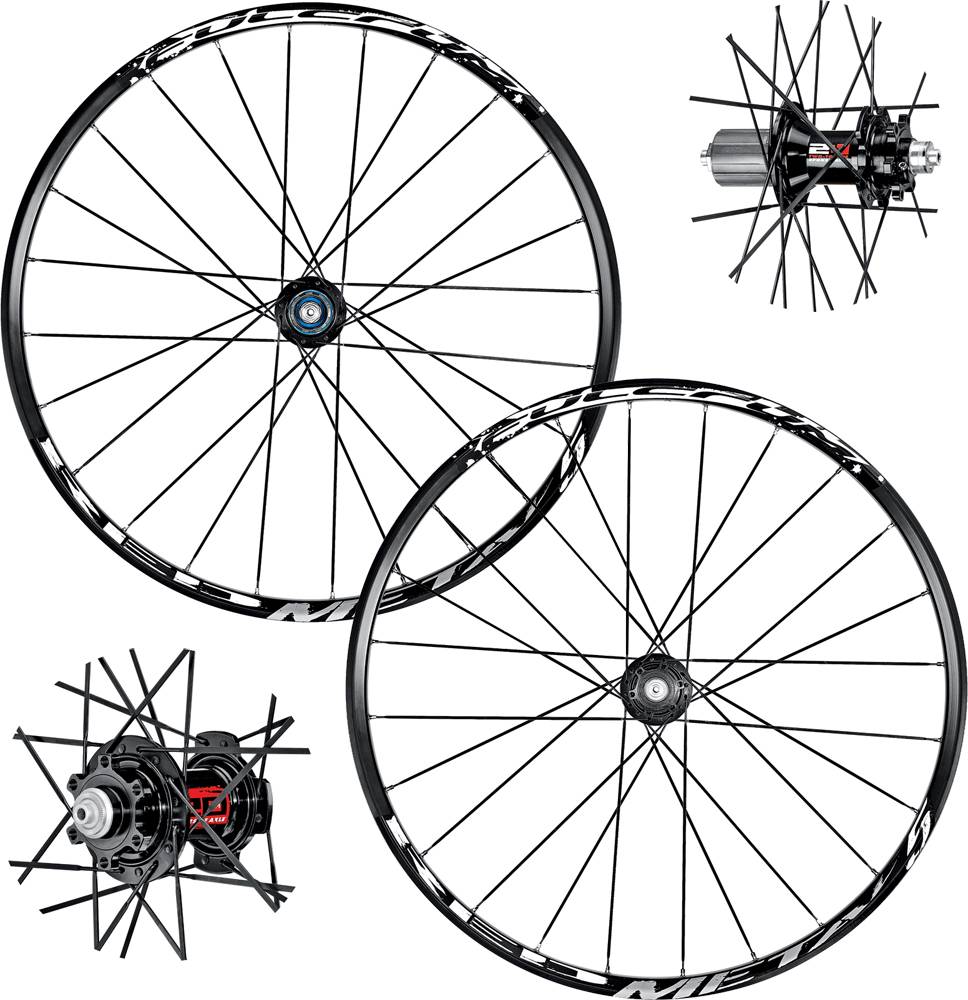

Виды переспицовки колес

Переспицовка бывает следующих видов:

радиальная;
тангенциальная;
смешанная;
крученая;
экзотичная.

Тангенциальная и смешанная спицовки дополнительно классифицируются по количеству пересечений, которые образуют стержневые детали.

Особенности радиальной спицовки

При радиальном спицевании опорные стержни не пересекаются между собой, что обуславливает высокие нагрузки на материал в вертикальном направлении. Ее рекомендуют применять только для передних колес, т.к. они в меньшей степени подвержены нагрузке от массы велосипедиста, действиям педалей и тормозов.

Преимуществом метода является аккуратный вид колеса. Из-за отсутствия пересечений эта схема спицевания называется «солнце». Для рисунка с нулевым количеством крестов нужны короткие стержни, которые имеют небольшой вес и высокую жесткость в боковой оси.

Радиальная спицовка.

Особенности тангенциального спицевания

Тангенциальное спицевание может применяться и для переднего, и для заднего колеса. За счет пересечений спиц они выдерживают более высокие нагрузки на колесо.

Прочность комплекса деталей коррелирует с углом между фланцами и спицами. При большом угле пересечения усилие распределяется более равномерно, что позволяет минимизировать нагрузки на велосипед.

Количество опор зависит от рисунка колеса:

2 креста — 24 или 28;
3 креста — 32 или 36;
4 креста — 36 или 40;
5 крестов — 48.

Наиболее распространенной схемой сборки является «3 креста» на 36 спиц. Она сочетает в себе прочность, надежность и среднее количество элементов. При большем количестве пересечений положение опорных стержней близится по касательной к фланцу втулки, при меньшем — к перпендикуляру.

При смешанной спицовке центральный стержень располагается по схеме «солнце», а боковые — пересекаются тангенциально.

Тангенциальное спицевание колеса.

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

регулярная подтяжка корпуса;

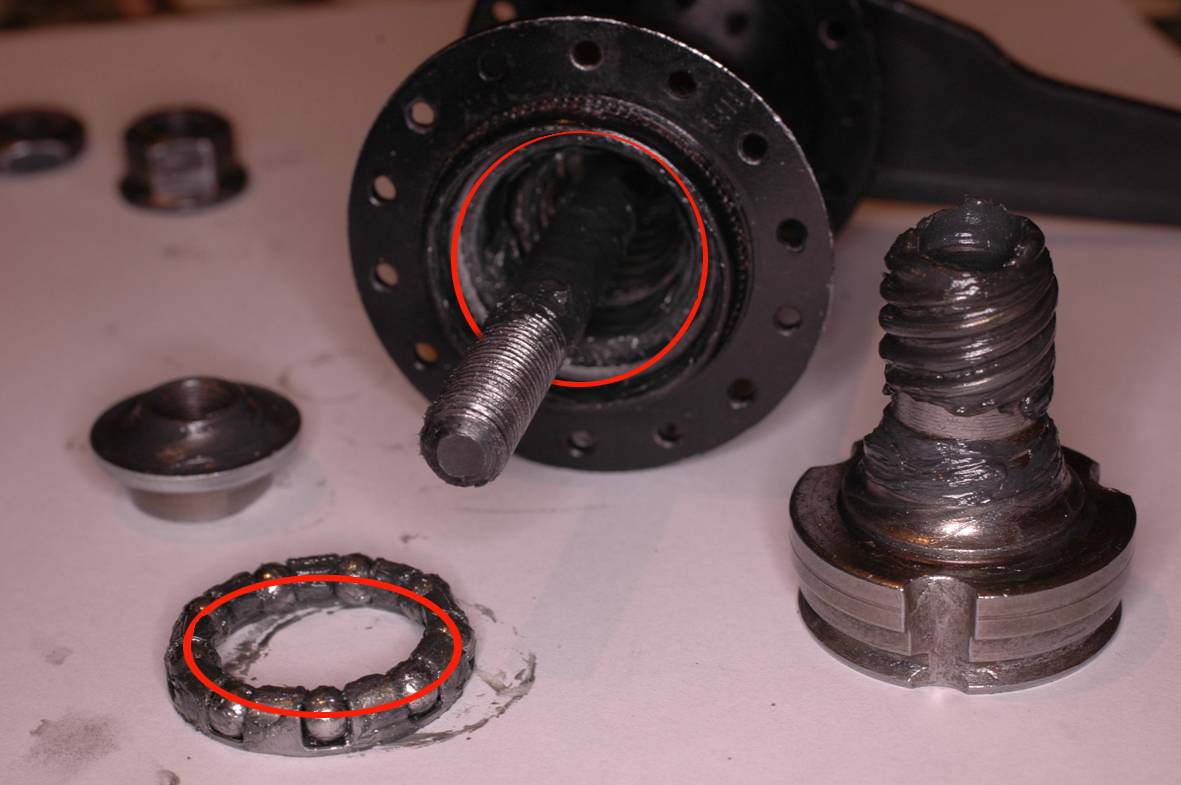

замена подшипниковых шариков;
смазывание деталей внутри корпуса;
регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

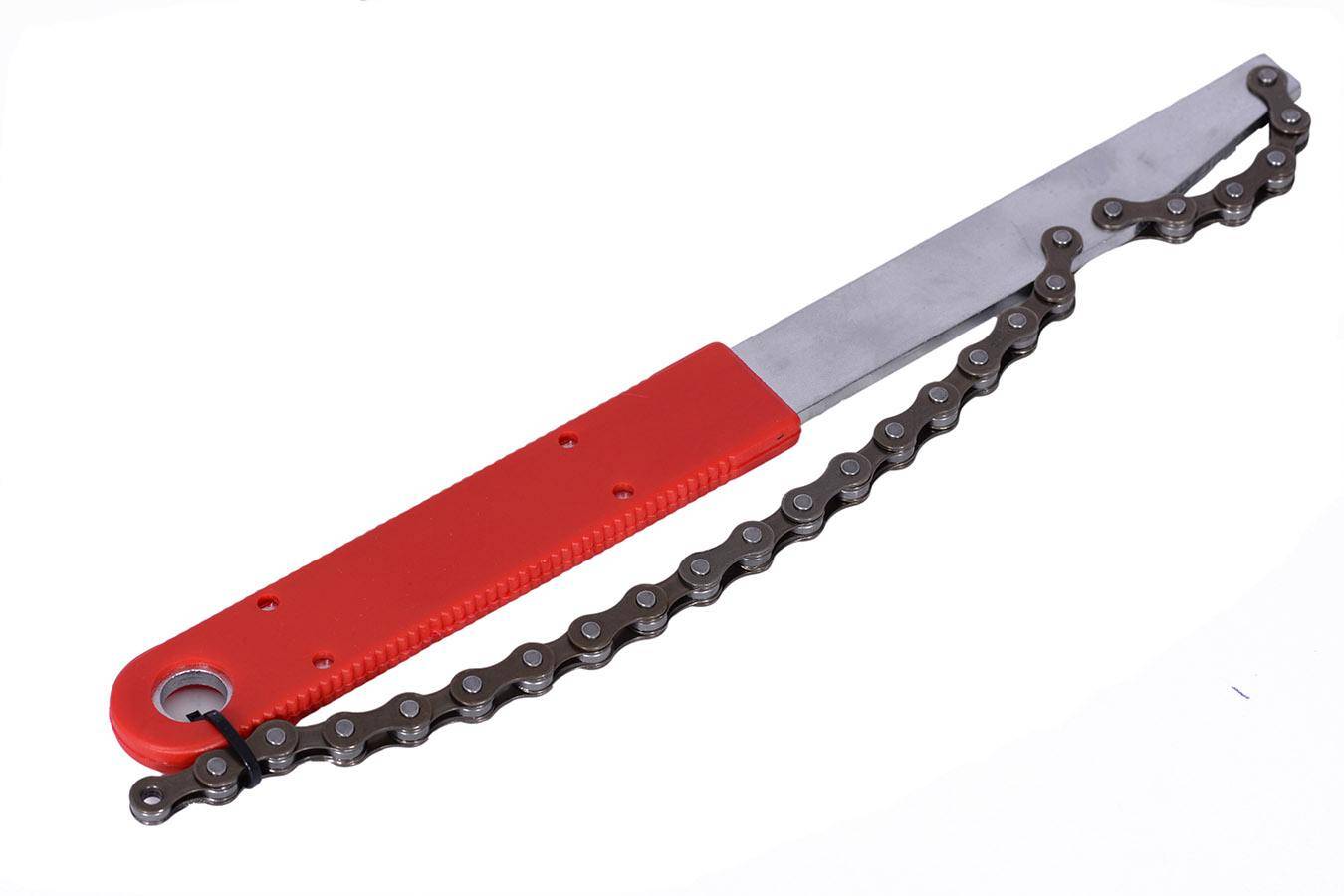

хлыст;

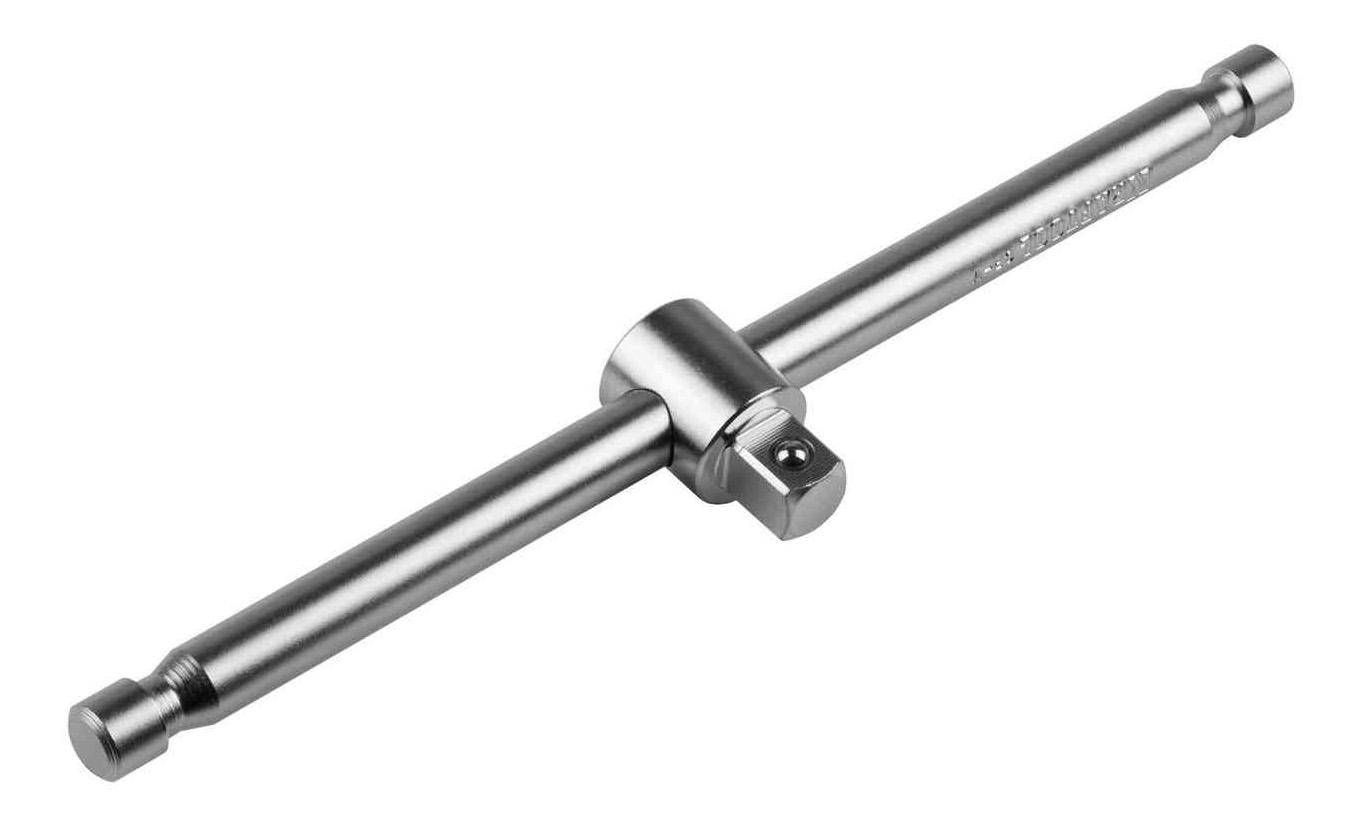

вороток с переходником;

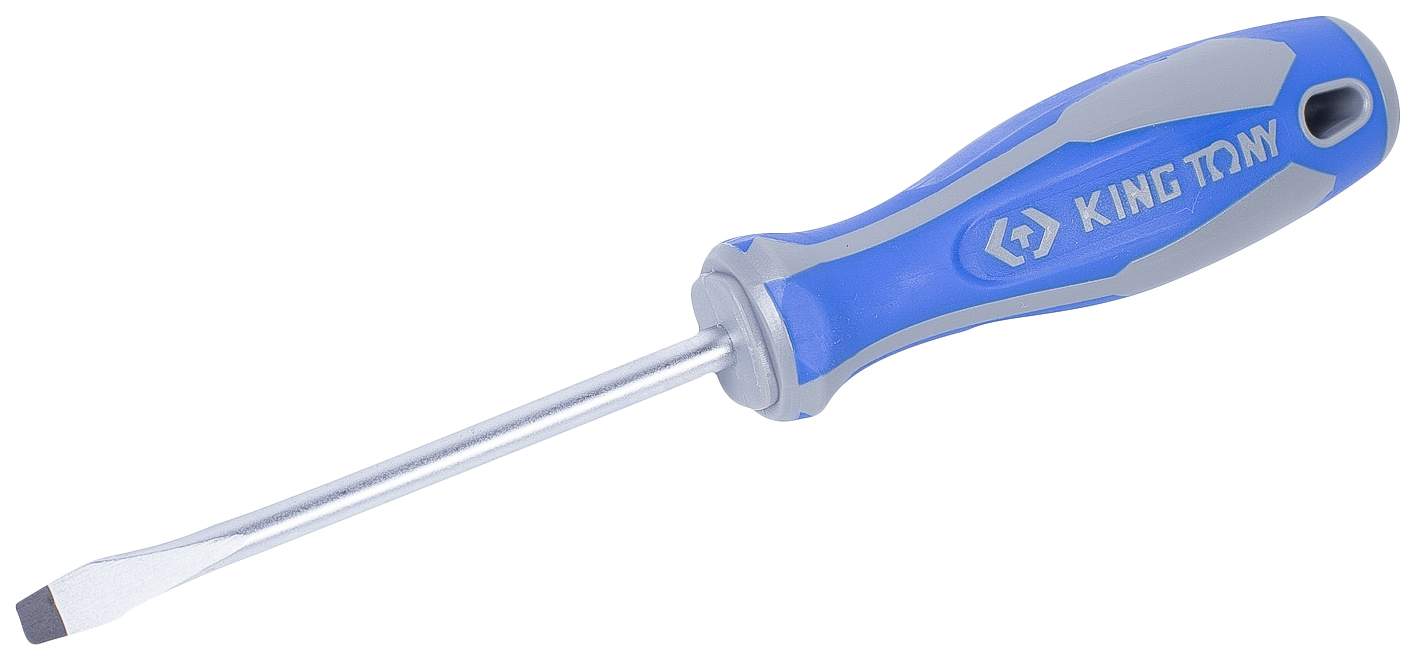

плоская отвертка;

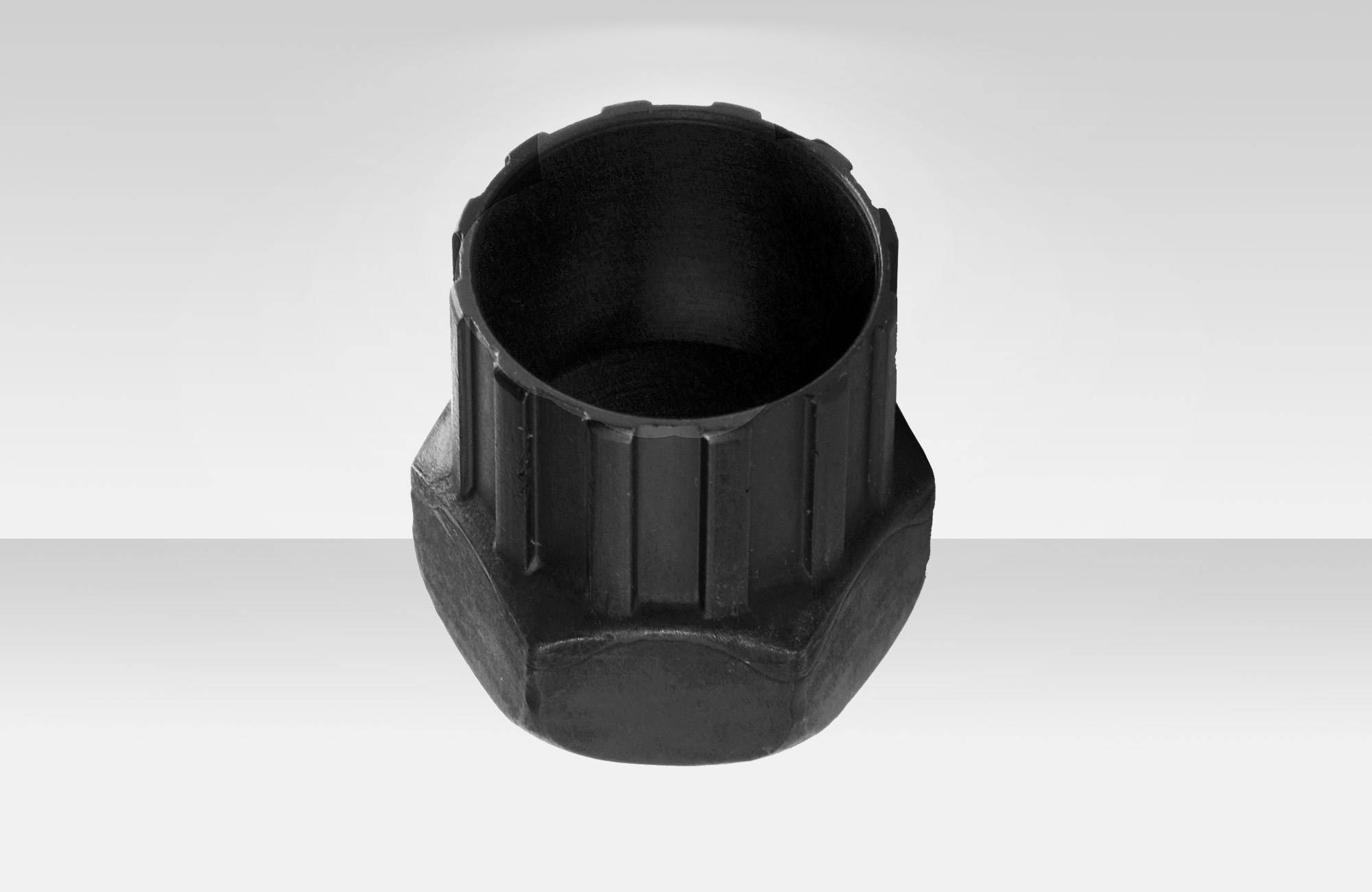

оправка для откручивания стопорной гайки;

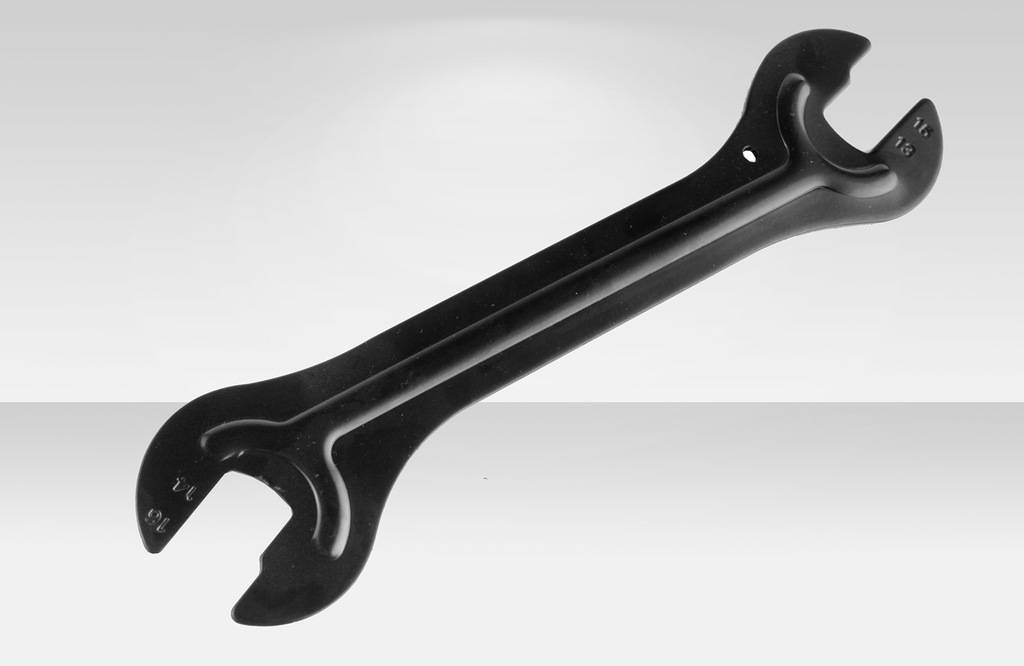

конусный ключ;
накидной ключ на 17 мм;
медицинский пинцет;

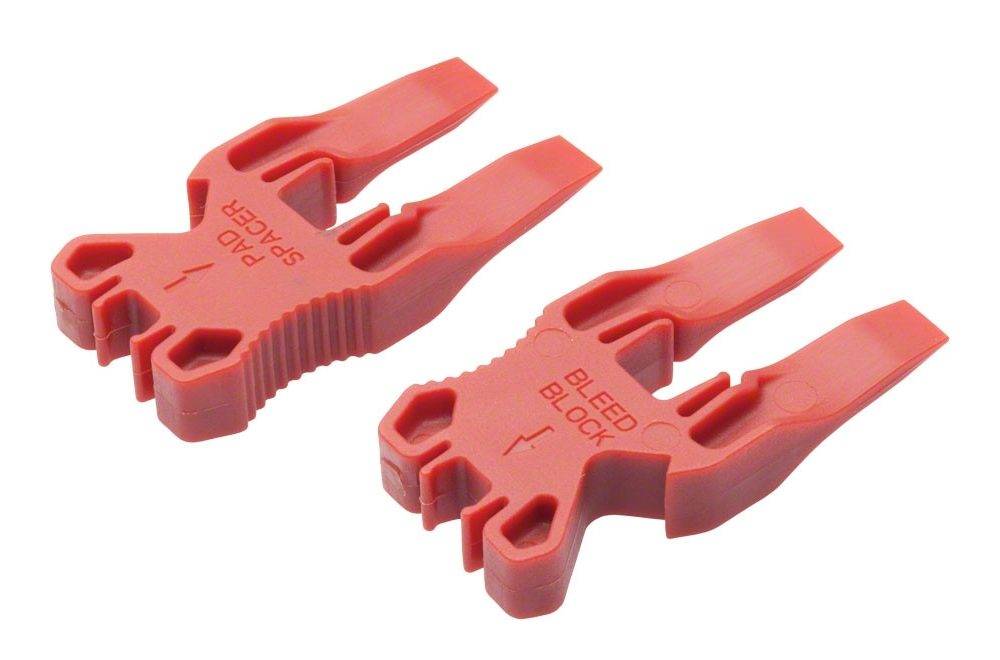

заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
Снять кассету со звездочками.
Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
С левой стороны вытащить пыльник-уплотнитель.
С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

ослабить ключом контргайку;
проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

снять стопорное кольцо;
вынуть втулку;
снять детали, которые находятся на стороне, противоположной звездочкам;
внимательно осмотреть, проверить исправность;
если какая-то поломана, заменить ее;
поставить снятые части на место в обратном порядке;
затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Что делать если камера спускает

Если после того как вы заклеили прокол на велосипедной камере она все равно со временем спускает, то следует проверить:

Не травит ли воздух из-под латки. Для этого место с латкой следует опустить в воду и убедиться в отсутствии пузырьков воздуха. Если же они есть, то вам придётся отрывать старую и клеить новую латку.
Проверить отсутствие других, более мелких проколов, опустив камеру в воду. В случае их обнаружения – заклеить.
Нет ли утечек воздуха по ниппелю. Для этого следует плюнуть на него (или же, если делать все правильно, нанести мыльный раствор) и понаблюдать несколько десятков секунд. Если он пропускает, то на нем будут образовываться пузырьки. В случае обнаружения утечки, подтянуть ниппель специальным ключом.
Не вылез ли металлизированный корд. Бывает, что со временем на дешевых велосипедных покрышках разрушается корд, который представляет собой тонкую проволоку (на более дорогих шинах используются нейлоновые нити и другие материалы), которая может вылезти с внутренней стороны покрышки и постоянно протыкать камеру. В случае обнаружения такой проблемы шину следует как можно скорее заменить. Временное решение — выдернуть торчащую проволоку корда и заклеить это место латкой для камеры. Но повторюсь, что в данном случае требуется замена покрышки, т.к. это будет повторяться регулярно.

Если камера повреждена у основания соска (например, ее перетерло ободом), то ее лучше сразу заменить. Как правило, такие дефекты не подлежат ремонту.

Ремонт велосипедного колеса с помощью станка
