Рулонные ворота для гаража: особенности конструкции

Особенности

Принцип работы рулонных ворот очень прост. Полотно по направляющим, распложенным по бокам проема, поднимается вверх и сматывается в рулон. Они похожи на оконные роллеты, только больших размеров. И механизм, приводящий их в действие, более мощный.

Ворота для гаража рулонные обладают рядом преимуществ:

Экономия пространства.
Прочность.
Долговечность.
Простота монтажа.
Хорошая шумоизоляция.
Низкий уровень потери тепла.

Данные достоинства будут радовать своих владельцев только в тех случаях, когда в процессе производства и монтажа были соблюдены все требования. К примеру, шумо- и теплоизоляция полностью зависят от толщины секции. Прочность ворот достигается за счет использования нескольких листов стали. Между ними располагается теплоизолятор из вспененного полиуретана

Поэтому при покупке необходимо обратить внимание на конструкцию ворот. Утеплитель полностью герметичен и не пропускает холод внутрь помещения

Даже при перепадах температур и морозах он остается эластичным и полностью заполняет предоставленное ему пространство.

От негативного влияния факторов окружающей среды ворота рулонные защищает лента из оцинкованной стали. Поверхность панелей защищена внешним полимерным покрытием. Оно не боится царапин, морозов, ультрафиолета, химикатов. Это повышает срок эксплуатации всего изделия. Ворота рулонные могут закрывать проем шириной до пяти метров.

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;

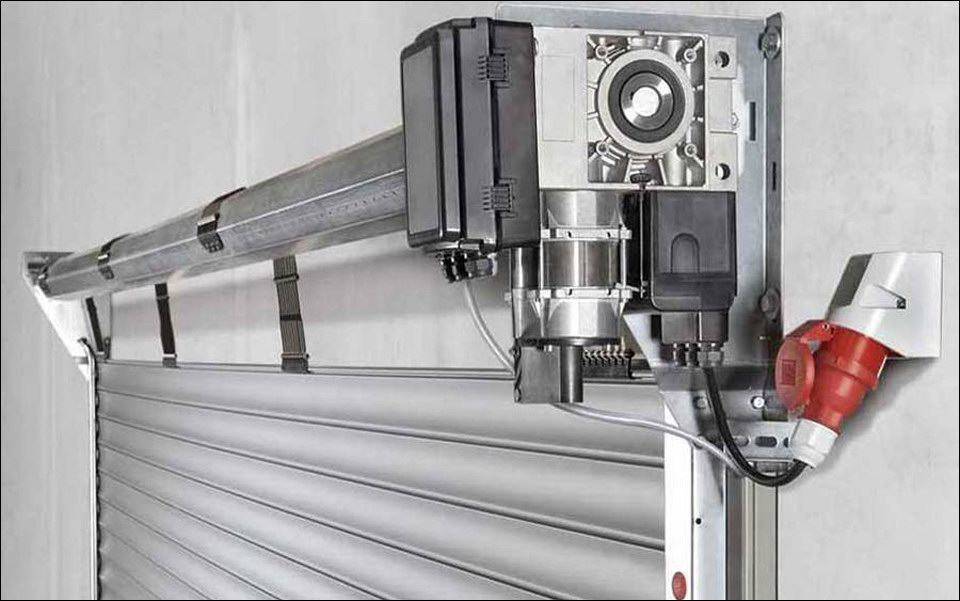

осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

по ширине – от 150 до 430 см;
по высоте – от 150 до 270 см;
по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

кнопкой, которая устанавливается в стене у створки;
дистанционно – с пульта или специального брелка, радиус действия – 50 м;
с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Устройство ворот рольставней для гаража

Если рассмотреть воротную конструкцию данного типа, то она очень похожа на жалюзи. Во всяком случае, именно так они и изготавливаются из нескольких элементов, которые собираются в рулон. К основным элементам можно отнести:

ламели, или по-другому роллетные профили, которые изготавливаются из стали или алюминия;
направляющие шины, которые устанавливаются вертикально, их две;
вал, на который при сборке и поднятии ворот наматываются ламели;
защитный короб, внутри которого расположен вал, и где, скручиваясь, собирается полотно из ламелей;
приводная станция, состоящая из электродвигателя или редуктора, если привод электрический, или редуктора и ручки, если привод механический;
если в воротах используется электрический привод, то он обязательно комплектуется рычагом разблокировки, с помощью которого ворота открываются или закрываются во время отсутствия электроэнергии;
замки: автоматические или ригельные.

Есть в конструкции и дополнительные элементы:

сигнализация: противоугонная и противопожарная;
уплотнительные манжеты: резиновые или силиконовые;
система управления, чаще дистанционная;
система обогрева ворот, используемая в холодные дни.

Необходимо обозначить, что цена рулонных ворот для гаража зависит от комплектации конструкции.

Полотно наворачивается на вал, закрытый крышкой

Принцип работы ворот данного типа достаточно прост. Вал, на который наматывается полотно из ламелей, соединён приводной станцией. При включении открытия вал начинает вращаться на двух подшипниках, установленных по краям, наматывая на себя ламели, соединённые между собой гибкими вставками. При этом само полотно двигается вертикально, не расшатываясь, потому что ограничено двумя вертикальными шинами, исполняющими функции направляющих элементов. Всё полотно собирается на валу, который закрыт защитным корпусом. Всё то же самое происходит в обратном направлении, когда ворота включаются на закрытие.

Особенности размеров рулонных ворот

При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.

У каждого производителя модели собственные стандарты.

Рассмотрим показатели на примере популярных компаний:

«Alutech» (Алютех) – Беларусь;
«Doorhan» (Дорхан) – Россия.

Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.

Их стандартные показатели:

минимальная высота – 1,8 метра, максимальная – 2,7 метра;
минимальная ширина – 2 метра, а максимальная – 3 метра.

У «Алютеха» существует 2 варианта: «Standard» и «Classic».

Основные стандарты белорусских подъемных гаражных ворот:

минимальная ширина моделей – 2,8 метра, максимальная – 6 м;
минимальная высота – 2,25 метра, максимальная – 3,08 м.

Как сделать откатные ворота с калиткой своими руками. Читайте дальше об этом.

Вас интересуют три простых варианта утепления гаражных ворот современными теплоизоляторами? Мы рады Вам помочь, читайте дальше.

ЭФФЕКТИВНОЕ УПРАВЛЕНИЕ ГАРАЖНЫМИ ВОРОТАМИ

Для роллетных ворот разработан недорогой и практичный электропривод в цилиндрическом корпусе, который без проблем помещается внутри вала и способен работать от сети с переменным током. Мощность такого мотора составляет 240-500 Вт. и этого вполне достаточно, чтобы поднимать полотно массой 60-150 кг. Проще всего заказать двигатель вместе с воротами — тогда его установят специалисты дилерской фирмы при сборке. Но и монтаж на объекте не представляет особых трудностей (правда, если осуществлять его своими силами, то срок гарантии на привод сократится). Стоимость современных внутривальных приводов ведущих фирм, таких как как Nice, FAAC и Somfy, стартует от 3800 руб. (без пульта ДУ).

При больших размерах и массе полотна можно установить осевой привод. Его крепят к стене сбоку от короба и соединяют с валом через муфту либо посредством цепной передачи. Цена осевых приводов довольно высока (от 18 тыс. руб.) но зато к ним сохраняется беспрепятственный доступ для обслуживания и ремонта. (Чтобы снять внутривальную модель, потребуется демонтировать ворота.)

Электромоторы различаются уровнем шума, максимальной скоростью вращения (она варьируется в пределах 8-14 об/мин) и типом концевых выключателей (механические дешевле, зато электронные проще в монтаже и обеспечивают более высокий уровень безопасности). Большинство приводов способны работать без перерыва не более й мин, что равняется трёмчетырём циклам открывания-закрывания. Если вы всё-таки перегреете двигатель, он на некоторое время (10-15 мин) отключится. Кроме того, необходимо знать, что в мороз (ниже -10 °С) большинство недорогих моторов будут функционировать с перебоями и при этом резко вырабатывать свой ресурс либо вовсе откажутся поднимать полотно.

Почти все современные приводы защищены термопредохранителем. Это спасает обмотки мотора от замыкания, а всю конструкцию — от повреждений в случае перекоса или образования наледи. Однако при встрече концевого профиля с препятствием вал продолжает вращаться, разматывая полотно внутри короба, что часто ведёт к повреждению деталей. Поэтому предпочтительны системы с «умным» блоком управления — он позволяет регулировать предельный крутящий момент.

Вывести систему въездных и гаражных ворот на следующий уровень безопасности позволит чувствительная кромка полотна — полая резиновая трубка с датчиком сжатия внутри. Она застопорит привод даже при лёгком соприкосновении с преградой. Заранее обнаружить помеху позволят фотоэлементы, установленные в проёме или перед ним на специальных столбиках. Стоят они намного дешевле чувствительной кромки, но и в надёжности заметно ей проигрывают.

Команду электронному блоку управления (у внутривальных приводов он чаще бывает встроенным, а у осевых — выносным) подают с мобильного или стационарного пульта. Современные пульты ДУ — это миниатюрные радиопередатчики с радиусом действия не менее 50 м. испускающие плавающий кодированный сигнал. При этом количество пультов для одного блока управления практически неограниченно.

В качестве резервного управления можно установить изнутри на заборе или стене гаража стационарную панель, а снаружи — выключатель с ключом или кодовыми кнопками. Если же вы хотите с одного пульта управлять и воротами, и всеми рольставнями в доме, стоит приобрести беспроводное устройство, способное отдавать команду сразу нескольким блокам управления, например Chronis RTS L, Telis k RTS (Somfy), Ergo, Piano (Nice).

Цепную передачу, как правило, прячут внутри короба (а), но при открытой установке вала её помещают внутрь специального кожуха (6). Внутривальный привод не нуждается в дополнительной защите от пыли (в). Равномерное поступление профилей на вал обеспечивается специальными роликами

Преимущества рулонных ворот

Изделие обладает рядом преимуществ в сравнении со стандартными гаражными воротами:

Прочность конструкции за счет качества металла, из которого изготовлены сэндвич-панели.
Долговечность. Системы могут функционировать без сбоев на протяжении многих лет.
Высокий уровень шумоизоляции.
Минимальная теплопотеря. Плотность конструкции не допускает проникновения осадков внутрь помещения и выветривания тепла из него.
Универсальность.
Экономия свободного пространства благодаря компактной намотке под потолком.
Разнообразие отделочных вариантов.
Простота эксплуатации.
Использование дистанционного пульта управления.
Возможность самостоятельной установки ворот для экономии средств.

Роллетные гаражные ворота не доставляют хлопот даже при низких температурах, так как наружная часть ламелей обрабатывается полимерным покрытием, выступающим в качестве антикоррозийного слоя.

Безопасность конструкции – направление, над усовершенствованием которого работают производители:

панели соединяются таким образом, чтобы не допускать защемление пальцев;
автоматическая намотка не требует физических усилий владельца гаража;
пружинный механизм с защитой от разрыва главного элемента компенсирует массу полотна;
в случае отсутствия электричества работа системы может быть переведена в ручной режим;
расположение рулона в защитном коробе, который исключает травмы при намотке.

Работа рулонных ворот

Монтажные работы

Если вы взвесели за и против, и остановили свой выбор именно на рулонных воротах, то можно начинать их установку. Нужно отметить, что для достижения лучшего результата, лучше всего доверить выполнение всех работ рабочим, являющимся профессионалами в этом деле.

Изготовить такие ворота своими руками просто невозможно. Максимум о чем можно вести речь – их самостоятельная установка, но данный процесс потребует от человека определенных навыков, инструментов и умений, а они могут отсутствовать.

Но если желаете сэкономить или контролировать действие рабочих, то знать главные этапы монтажа просто необходимо.

Подготовка

Установка ворот, как и все другие работы, нужно начинать с правильной подготовки:

Здесь речь идет о том, чтобы избавиться от всех элементов отделки и интерьера, которые будут мешать в процессе работы.
Установку вала вместе с полотном ворот нужно проводить в верхнюю часть проема двери. Поэтому некоторую часть потолочной отделки, если она присутствует, нужно будет разобрать.

Устанавливаем направляющие

Следующий этап установки рулонных ворот заключается в монтаже направляющих. Такие элементы представляют собой планки, в которые и проводится установка краев полотна.

Там они удерживаются при помощи специальной крепежной системы. Данные детали конструкции устанавливают на внутреннюю поверхность бокового проема.

Монтирование вала

Затем в работе с роллетными воротами наступает момент непосредственной установки вала, на котором проводится закрепление полотна. Вся система будет приводиться в движением именно им.

Данный вал устанавливают в тандеме с коробом.
Внутрь помещают не только вал, но и систему шестерней, цепная передача, без которых вся система не будет функционировать.
Как правило, вал обрабатывают специальным составом, препятствующим образованию коррозии. Оборудуется парой шариковых подшипников, которые предают ему вращение.

Устанавливаем привод

Последним этапом работ становится именно эта процедура.

Установка приводов

Привод запускает работу всей системы

Он может быть оборудован электромотором или же быть ручным.
Второй вариант намного дешевле, но первый намного практичнее, потому что управление можно будет осуществлять посредством дистанционного пульта.
Помимо всего прочего важно понимать, что рулонные ворота могут иметь дополнительную защиту от нежелательного проникновения воров в виде сигнализации, а также дополнительных замков (см. Замки гаражные с секретом: какой лучше).

https://youtube.com/watch?v=zMcDm1XyTOI

В заключении все этого стоит добавить, что установка ворот для гаража станет достаточно интересным вариантом, который обладает большим количеством положительных моментов.
Но не стоит забывать при этом, что в целях безопасности, сам въезд на территории необходимо оборудовать дополнительными замками, потому что такие ворота, это, все-таки, достаточно посредственная защита

В остальном, на этот вариант стоит обратить свое внимание.. Рулонные ворота для гаража установить не так и сложно

Если вы посмотрите фото и видео, тогда вы все сразу поймете

Рулонные ворота для гаража установить не так и сложно. Если вы посмотрите фото и видео, тогда вы все сразу поймете.

Здесь важно не торопиться и делать правильную разметку. Тогда система будет работать долго и не доставлять вам хлопот

Влияние типа гаражных ворот на размеры проема

Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.

На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

Секционные конструкции

Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.

При расчете их габаритов учитывают:

наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.

На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.

Рулонные роллетные

К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.

Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.

Подъемно-поворотные створки

Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.

Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.

Распашные

Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.

Откатные ворота

Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.

Материал изготовления

Для изготовления автоматизированных СВ используют сэндвич-панели, изготовленные из двух стальных листов с цинковым напылением. Для заполнения пространства между ними используют пенополиуретан. С двух сторон СВ покрыты полиэстером, который защищает их от механического воздействия и плохой погоды. На края СВ ставят резиновые прокладки, которые препятствуют попаданию влаги и потере тепла. При сравнении с рулонными конструкциями, СВ можно ставить в отапливаемом гараже и не переживать, что на них образуется ледяная корка.

Пенополиуретан

РВ представляют собой многосекционное полотно, ламели которого соединены межу собой замками-зацепами. Благодаря этому места соединения весьма гибкие. Толщина ламелей варьируется в пределах 1,9-2,3 сантиметров, ширина – 3,7-12 см. Внутри полотна находится пенополиуретановый утеплитель.

Фото подъемных ворот для гаража

Секционными. Воротное полотно состоит из нескольких секций, соединенных петлями. С обеих сторон нижней и верхней секции закреплены ходовые ролики, с помощью которых полотно движется по направляющим. Сами направляющие закреплены в дверном проеме. При открывании полотно сначала сдвигается вверх, после чего движется по горизонтальным направляющим. В открытом положении полотно находится в горизонтальном положении под потолком.
Поворотными. В этой конструкции полотно изготавливается цельным и жестким. Во время открывания воротная створка приподнимается вверх и по направляющим «уходит» вверх под потолок. При закрывании полотно заходит в раму, которая отвечает за герметичность ворот. Процессы открывания-закрывания осуществляются за счет работы шарнирно-рычажного механизма.

Рулонными. Так называют роллетные ворота, которые при открывании сворачиваются в рулон. Полотно состоит из узких ламелей, скрепленных друг с другом шарнирами. Рулон находится в защитном коробе, который располагается в верхней части проема.
Складными. Полотно ворот состоит из двух секций, скрепленных петлями. В нижней части полотна предусмотрены ролики, которые катятся по направляющим вверх. Полотно складывается пополам, образуя над проемом снаружи гаража козырек.

Выводы и напутствие

Цельностеклянные перегородки: виды, выбор и монтаж

Уютный загородный дом в стиле модерн

Как вы видите разнообразие рольставен достаточно велико, и выбрать себе подходящий вариант сможет как обладатель среднего бюджета, так и человек с серьезными финансовыми возможностями. В ассортименте найдутся и аскетичные невзрачные модели с основной функцией защиты содержимого гаража, так и более презентабельные изделия премиального сегмента с дополнительными функциями.

Большое количество расцветок и дизайнов позволяет подобрать вариант, который будет идеально сочетаться с внешним видом фасада дома и гаража, а качественные декоративные покрытия позволят надолго сохранить в первозданном виде конструкцию.

Стильный загородный с нестандартной планировкой

Частный дом с гаражом, расположенным в подвальном помещении

Что касается срока эксплуатации рольставен, то он во многом зависит от особенностей конструкции и частоты ее эксплуатации. Средний срок использования может колебаться в пределах 8-10 лет. При этом некоторые производители обещают, что их конструкция будет служить порядка 15 лет. Но стоит отметить, что это касается конструкции в целом, т.е. ее базовых элементов. Фурнитура, в частности, замки и ручки, может повредиться гораздо раньше и потребовать замену уже через 5 лет и менее в зависимости от ее качества.

Также в процессе эксплуатации может потребоваться ремонт конструкции по каким-то причинам. К примеру, самыми распространенными проблемами, с которыми могут столкнуться пользователи — заклинивание полотна или замка. Но это мелочи, по сравнению с преимуществами в функциональности, надежности и дизайне.
