Садовые ворота

Строительство фундамента

Схема фундамента для откатных ворот.

Имея чертежи и зная приблизительное количество нужного металла, можно начинать работу. Чтобы устроить откатные ворота, первым делом устанавливают опорные столбы. Их изготавливают из швеллера, стальной трубы, дубового бруса, кирпичного или бетонного столба. Устанавливают и бетонируют столбы на глубине промерзания грунта.

Единственное правило здесь: производить бетонирование столба нужно на глубине как минимум в 1 м (точка промерзания грунта). Пренебрегая подобным условием, можно нарушить точность движения откатной конструкции, так как в зимний или весенний период столбы могут отойти от вертикали.

Затем выкапывают яму глубиной не менее 1 м. Устанавливают в нее по уровню столбы и заливают бетон. Стоит заметить, что наименьший отрезок времени для застывания и получения необходимой прочности бетона составляет примерно 1 неделю. Значит, о несущих столбах необходимо позаботиться заранее.

Для приготовления бетона используют смесь цемента, щебня мелкой фракции и песка.

Чтобы сделать цементный раствор, понадобится:

• песок — 2 ведра;
• щебень — 3 ведра;
• цемент — 1 ведро;
• вода — 0,7 ведра.

Схема защелки для распашных ворот.

В емкость выливают воду и добавляют цемент. После усердного перемешивания высыпают песок. В тщательно перемешанную цементно-песочную смесь добавляют щебень и снова перемешивают.

Чтобы установить откатные ворота, необходим фундамент. Для его изготовления нужен металлический швеллер, шириной примерно в 16-20 см, а также арматура с сечением в 10-14 мм. Арматуру нарезают на куски длиной в 1 м и приваривают к полочкам швеллера.

Затем выкапывают траншею глубиной примерно 1,2-1,5 м, шириной 40 см, длина ее составляет 50% от проема. В нее опускают швеллер вниз ножками и заливают все это жидким бетоном.

Швеллер нужно устанавливать точно по уровню. Верх его при этом должен находиться на одном уровне с дорогой. Если все выполнено правильно, получается металлическая ровная площадка, к ней будут монтироваться ролики под откатные ворота. Фундаменту нужно выстояться около одной недели.

Подготовка инструментов, материалов и рабочего места

Калитка из дерева собирается на ровной поверхности. Для частного двора лучшим вариантом будет установить на козлах два длинных бруса, а поверх них – лист ДСП.

Для изготовления калитки своими руками понадобятся такие плотницкие инструменты:

• Ручная дрель с регулируемыми оборотами, перьевые и обычные сверла;
• Электролобзик, пасовочная ножовка (с мелким зубом);
• Шуруповерт;
• Ручной фрезер с фасонными и четвертными фрезами;
• Рубанок (понадобится как обычный, так и электрический);
• Ручной инструмент: набор стамесок, молоток, струбцины, угольник, карандаш, рулетка;
• Вальма (для сборки рамных створок) или прочная веревка;

Плотницкий инструмент

Для малярных работ понадобится кисточка, мелкая и среднезернистая наждачка (шлифмашинка). В зависимости от типа покрытия, приобретают краску, пропитку, лак.

Петля с длинным крылом

Для навешивания створки покупают петли. В магазинах выбор большой, стоит только отметить, что особо гармонично смотрится кованая фурнитура «под старину», а петли с длинным накладным крылом после установки на решетчатую створку придадут конструкции жесткости и предотвратят провисание створки.

Запирающая фурнитура

Для запирания также можно отдать предпочтение не обычным защелкам и щеколдам, а выбрать что-то экстравагантное.

Как установить подъёмно-поворотные ворота

Процесс состоит из нескольких пунктов:

1. Из металлических уголков создают П-образную опорную коробку, крепят её анкерами к стенам и потолку.
2. Обычным способом собирается рама. К верхней планке на торцах по углам приваривают кронштейны с роликами.
3. Из металлических уголков создают направляющие. Они крепятся к стене дюбелями или сваркой к закладным.
4. Производится монтаж створок. Сначала пробный, чтобы определить место для крепления шарниров рычажного механизма. После их установки на торцы створок ворота прикрепляются к проёму болтами. В центральной части монтируют направляющий кронштейн. К нему — 2 возвратные пружины.

Использование профнастила для ворот

Если вы хотите, чтобы ваша калитка прослужила вам не один десяток лет, сохранив свой первоначальный вид, то стоит обратить внимание на такой материал, как профнастил. Он обладает еще и такими преимуществами:

• высокая прочность;
• устойчивость к коррозии;
• легкость в монтаже;
• стойкость под действием ультрафиолета.

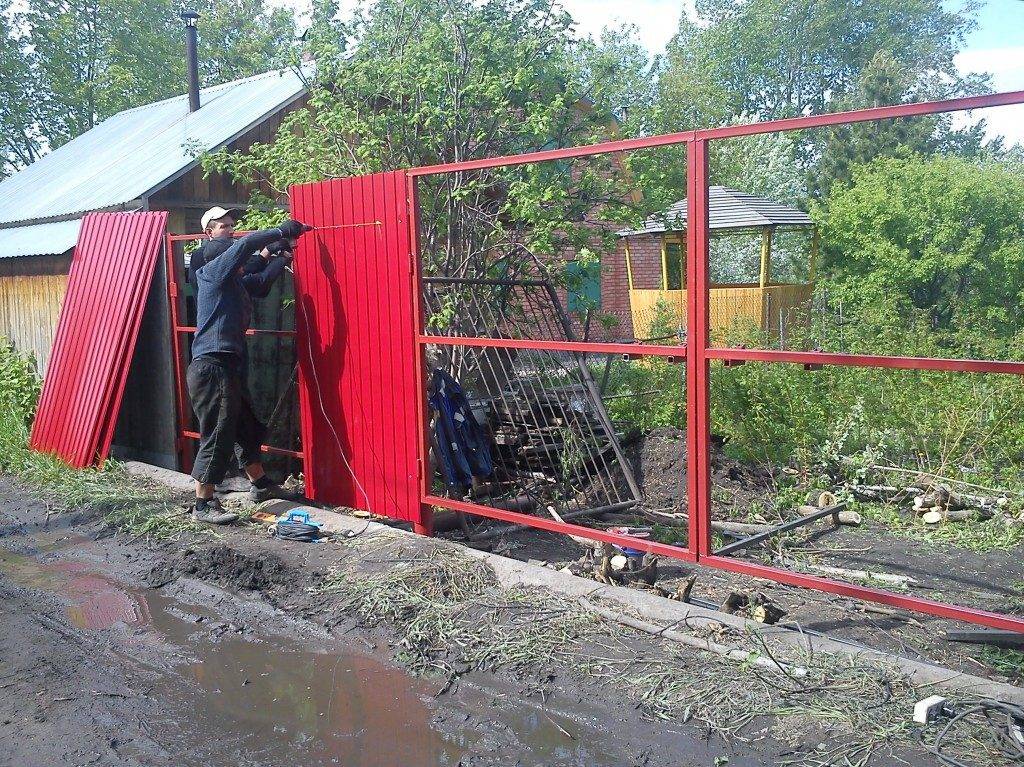

Чтобы быстро и качественно изготовить калитку из профнастила, надо руководствоваться следующим порядком действий:

• Возведение опорных столбов
• Изготовление рамочного каркаса сварочным методом из профильной трубы 60х30 мм. В центре необходимо приварить перемычку, на которую и будут крепиться листы.
• При помощи саморезов профнастил крепится к раме. Вкручивание производится через каждую волну. Рекомендуется крепить у трех уровнях – снизу, сверху и посредине.
• Обшитая калитка крепится к опорам на петлях.
• Фиксация замка или задвижек.

Металлическая конструкция с сеткой рабицей

Удобный и прочный вариант калитки с полотном из рабицы часто используется дачниками, которые не слишком хотят тратиться на обустройство забора. Эта конструкция достаточно легко монтируется, не требует сложного ухода, может эксплуатироваться в течение длительного периода времени.

После того, как вы создали эскиз, произвели расчет расхода материала и фурнитуры, подготовили инструмент, надо приступать к монтажу металлической калитки:

• нарежьте профильную трубу в соответствии с нужными размерами;
• при помощи сварочного аппарата соберите каркас;
• прикрепите петли;
• установите сетку к раме и закрепите ее на ней;
• навесьте створку;
• установите ручку, замок накладного типа;
• отшлифуйте, прогрунтуйте и покрасьте конструкцию.

Когда вы самостоятельно изготовите красивую калитку по собственному эскизу, то она будет не только выполнять свое основное назначение, но и станет самой настоящей гордостью мастера. Дополнительно ее можно украсить декоративными элементами – аркой, перголой, навесом. Интерьер загородного дома только выиграет от ваших оригинальных решений.

Виды ворот

Ворота для дачи, в отличие от обычного дверного входа, могут различаться по:

1. Материалу изготовления.

Обычно для их выполнения применяют металлы или дерево.

Металические ворота

1. Габаритным размерам.

Для четкого понимания принципов установки ворот необходимо определиться с их видом. По стандарту, ворота выполняются в размере 2 м 60 см. При необходимости, ширина входа может быть увеличена до 3 м 50 см.

1. Способу открытия:

• Распашные (открываются как ставни в доме).
• Откатные – не требуют места (отъезжают в сторону вдоль забора). Идеальное решение, если дачный участок мал.
• Подъемные – въезд осуществляется при ручном или механическом поднятии ворот вверх.
• Ворота для дачи с калиткой (имеют дополнительный дверной проем).

Каждый из видов, имеет некоторые особенности, например, ворота подъемные и откатные не требуют много места для открытия (это очень удобно зимой, когда снег может мешать обычному движению ворот). В этом плане достаточно непрактичны распашные ворота.

Монтаж

В целях экономии средств многие задумываются о том, как построить ворота на даче своими руками, не прибегая к помощи профессионалов. Обладая определенными навыками и свободным временем, сделать это возможно самостоятельно.

Помимо подготовки необходимого в процессе работы инструмента, важно схематично изобразить будущую конструкцию – выполнить чертежи, которые отразят подробное расположение составляющих элементов и необходимые размеры. Это можно сделать самостоятельно или воспользоваться услугами специалистов

При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера

Это можно сделать самостоятельно или воспользоваться услугами специалистов. При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера.

Процесс монтажа состоит из следующих этапов:

• установка столбов;
• их окрашивание;
• обшивка каркаса.

Рассмотрим подробнее.

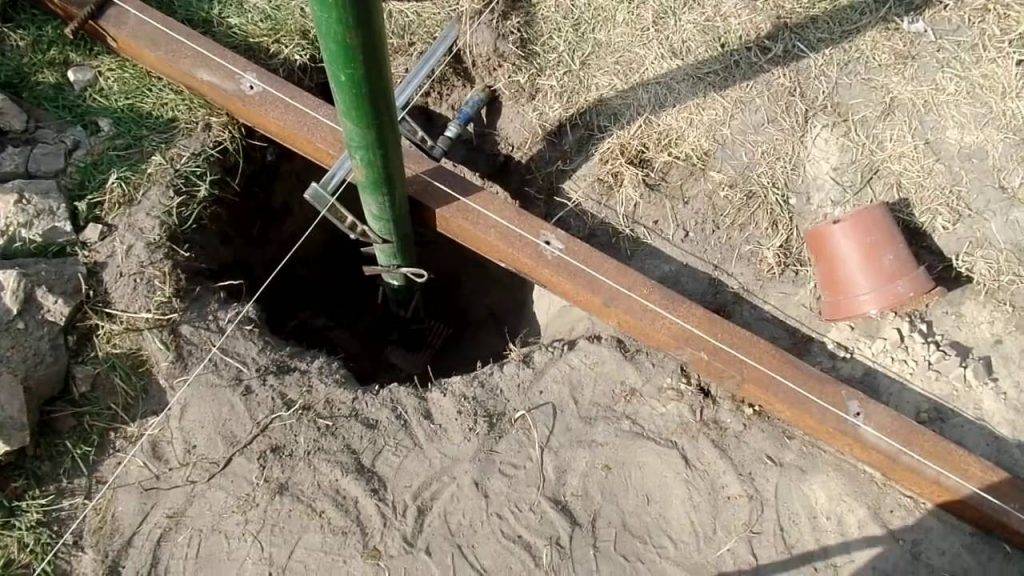

Установка столбов

Способ фиксации столбов.

Когда мы что-то строим, то хотим долгое время видеть результаты своего труда

Для того чтобы построить ворота на дачу качественно и основательно, важно заложить правильную основу. Сначала вырывается яма глубиной 1 метр

Это оптимальная длина для удержания полотна. Затем проверяется то, насколько ровно установлена конструкция. И лишь после этого производится бетонирование.

В качестве столбов могут использоваться профильные трубы, бетонные сооружения, а также деревянные брусья. Если выбор остановлен на профильных трубах, они предварительно нуждаются в зачистке с помощью болгарки. Затем поверхность необходимо обезжирить, после чего загрунтовать. Это позволит более ровно покрыть поверхность краской и защитить ее от влаги.

Окрашивание

Для окрашивания подбирается краска с учетом цветовых предпочтений. Выбор краски индивидуален для каждой поверхности. Для металлических труб она должна иметь состав, подходящий для металла. Для деревянных столбов используют другие виды красок. Правильный подбор краски позволит конструкции дольше сохранять презентабельный внешний вид.

После установки столбов происходит сваривание основного каркаса

Особое внимание следует обратить на стыки – они должны быть герметичны во избежание попадания влаги. После установки каркаса необходимо произвести дополнительное укрепление путем установки дополнительных труб по всему периметру

Обшивка каркаса

Обшивка досками осуществляется с помощью различного вида крепежей и самореза. В уголках каркаса просверливаются отверстия для крепежа досок. Далее устанавливается фурнитура и замки.

https://youtube.com/watch?v=veLIeO6FcOc

Агрессивная внешняя среда и непогода могут испортить первоначальный вид ворот на даче. Во избежание этого их деревянную поверхность необходимо покрыть защитным слоем лака.

Особенностью комбинированной конструкции, где металлический каркас дополнен обшивкой из досок, является надежность и экономичность.

Благодаря чертежам, четкому следованию инструкциям, а также наличию всех необходимых инструментов, построить ворота на даче возможно самостоятельно, тем самым сэкономив свой бюджет.

Сборка и монтаж

Теперь скажем о главном — как сделать ворота на даче и как их поставить. Проще всего построить (или, точнее, выполнить) распашные. И сейчас мы рассмотрим, как это делается.
Столбы.
Если у Вас уже есть забор, то этот пункт, возможно, стоит пропустить. С остальными двигаемся дальше. Итак, сначала рассчитываем высоту столбов. Берём высоту ограждения, добавляем к ней нижний проём (где-то 5 см), и подземную часть, которая составляет не меньше трети общей высоты и (в то же время) не меньше метра. В качестве материала можно выбрать трубы, но некоторые делают опоры из брёвен или кирпича. В любом случае нужно провести подготовку: например, трубы очищаются, обезжириваются, грунтуются и красятся.
Теперь выкапываем ямки в нужных местах (проведя все необходимые замеры). На дно выкладываем слой песка и щебня сантиметров на 30. Потом ставим наши столбы, фиксируем, проверяем уровнем вертикальность. Теперь можно заливать ямки бетоном (на уровне грунта). Теперь у Вас есть неделя-вторая, чтобы сделать основную часть.

Створки

Переходим к почти главному, а именно к тому, как сделать ворота на даче. В независимости от материала работы по сборке можно провести самостоятельно (или же с каким-нибудь помощником). Итак, приступим.
Первый этап — это выполнение рамы. Для этого все необходимые металлические элементы разрезаются согласно составленным схемам и ложатся в нужной последовательности. Далее профили (два горизонтальных и три вертикальных) соединяются между собой методом сварки.

Когда рама готова, к ней привариваются раскосы, которые не дадут ей «играть». Дальше нужно установить мелкие детали: шпингалеты, петли и т.д. Когда всё будет готово, места сварки следует зачистить, а сам каркас — окрасить в два слоя, предварительно очистив. И всё, что остаётся — обшить конструкцию металлом или деревом. Обшивку следует проводить в одну сторону (исходя из того, правша Вы или левша).

Монтаж

Самая простая установка ворот на даче — та, где был выбран распашной вариант. Если всё было сделано правильно, нужно просто навесить створки на петли. Но как поставить откатные или раздвижные? Со столбами и створками здесь всё так само, кроме того, что к профилю монтируются дополнительные элементы. А вот с остальным придётся повозиться. Так, для монтажа рельс, улавливателей, консольных механизмов требуется хороший опыт. Возможно, поэтому такой вариант не очень часто выбирается на дачу. Впрочем, если у Вас есть необходимые навыки, Вы имеете шанс хорошо сэкономить. В противном случае лучше доверить работу специалистам.

Разновидности откатных ворот

Конструкция откатных ворот не отличается особым разнообразием. Можно выделить три типа таких ворот.

Консольные откатные ворота
	Направляющие ролики закреплены сбоку. Створка в нижней части снабжена направляющим рельсом, который сдвигается в сторону вместе с ней. Таким образом, во время движения она не касается земли, а грязь, снег, иные посторонние предметы не помешают работе ворот.

Подвесные откатные ворота
	Створка перемещается по направляющей планке за счет скольжения ролика, прикрепленного к ней. Планка расположена сверху и ограничивает проезд автомобиля по высоте. В этом заключается недостаток такой конструкции.

Откатные ворота с роликами
	Створка с роликами, которые прикреплены к ней и движутся по земле. Они прикреплены к самой створке. Могут двигаться как по направляющему рельсу (что предпочтительнее), так и без такового (в этом случае они больше похожи на небольшие колеса). Конструкция проста, но недостаток ее в том, что движению роликов может помешать различный мусор, а также налипание снега или намерзание льда.

В отдельную категорию можно выделить самодельные откатные ворота с электроприводом и без такового.

Исходя из этой информации, каждый может выбрать наиболее подходящий для своих условий и возможностей вариант ворот. Конечно, от выбора будет зависеть общая стоимость и объем работ, а также список необходимых материалов. Однако некоторые моменты для всех вариантов будут абсолютно одинаковыми, о чем мы расскажем ниже.

Инструкция по изготовлению и установке калитки своими руками

Безусловно, вы можете изготовить калитку и ворота из любого материала, будь то кованое железо, алюминий, сталь или дерево, но наиболее простым, рациональным вариантом, с которым сможет справиться человек без специального оборудования и профессиональных навыков, является именно деревянная калитка.

Процесс ее изготовления и установки предельно прост, причем, приложив немного труда и творческой фантазии, вы можете добиться превосходного вида, сделав калитку изящным элементом вашего ландшафтного дизайна.

Для начала необходимо подготовить необходимый инструментарий, а именно:

Измерительная лента

Карандаш

Торцовочная пила

Молоток

Линейка с прямым краем

Столярный клей

Беспроводная дрель

Из материалов потребуется следующее:

12 штакетников

3 доски (предпочтительно, кедровых)

Упаковка гвоздей 100 мм

3 черных декоративных шарнира

2 черные длинные скользящие защелки

1 черная сверхмощная защелка сальто для ворот

А теперь приступаем к рабочему процессу:

Произведите замеры будущей калитки и отмерьте при помощи измерительной ленты необходимую длину на штакетниках, отрежьте 4 куска с помощью торцовочной пилы, два по длине, два по ширине. Как правила высота калитки составляет 1.5-1.8 м, ширина – 1-1.5 м.
Отмерьте и вырежьте горизонтальные скобы, затем необходимо распилить 3 доски на равные части длиной 1.5-1.8 м, шириной – 1-1.5 м в зависимости от выбранного размера будущей калитки.
На ровной плоской поверхности, такой как подъездная дорожка или пол гаража, выложите три нарезанные доски. Две доски должны быть расположены параллельно друг другу, а третья доска должна быть параллельна двум другим и лежать точно посередине.
Затем наложите штакетники поверх досок по всему периметру и зафиксируйте их при помощи гвоздей. Для создания эстетичного вида, можно прибить еще 4 распиленных пополам штакетника диагонально вдоль досок, создавая узор.
Измерьте и отрежьте диагональную скобу

Осторожно переверните калитку. Положите линейку с прямым краем на эту диагональную скобу, параллельно линиям горизонтальных скоб

Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам. Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки.
Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов.
После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями.
Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот.

Финальным этапом устанавливаем защелки. С помощью беспроводного сверла и винтов, входящих в комплект защелок, вверните скользящие защелки на место на верхней и нижней частях калитки. Завинтите их приемные секции на раме. Затем установите откидную защелку аналогичным образом в центре ворот.

Типы ворот и их отличительные особенности

Ворота для дачи различаются в зависимости от следующих особенностей:

1. Материалы. Обычно используют дерево или металл.
2. Размеры. Ширина и высота.
3. Способ открытия.

Распашные

Распашные ворота имеют невысокую стоимость по сравнению со своими аналогами.

Самые легкие в плане монтажа и создания чертежей. У них есть один недостаток – зимой перед открыванием приходится постоянно убирать снег. Но если необходимо сделать конструкцию своими руками, этот вариант самый лучший.

Преимущество этой конструкции в том, что не нужно делать фундамент, который нужен для откатных конструкций.

Распашные ворота – это две створки, которые подвешивают на столбы или опору при помощи стандартных петель. Открываться могут наружу или внутрь (существуют конструкции, позволяющие открывать двери в обе стороны).

Откатные

Откатные ворота с успехом можно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Откатные подойдут, если необходимо сэкономить место. По своей конструкции они напоминают двери шкафа-купе, когда дверь не открывается, а сдвигается в сторону. Обычно ворота не выходят за переделы забора.

Они достаточно популярные для дачи, но дорогие. Монтаж сложный, поскольку требует наличия некоторых знаний.

Для каркаса подойдут профлисты. Но нужна направляющая на основе роликов, по которым дверь будет двигаться.

Раздвижные

Общая конструкция не отличается от предыдущих (каркас с обшивкой и ролики). Отличие в том, что откатные предусматривают установку одной двери, которая двигается только в одну сторону. Здесь же дверей две (правая отодвигается вправо, а левая –  влево).

Подъемные ворота

Некоторые конструкции поднимаются вверх вместо движения в стороны. Преимущество этих конструкций для дачи в том, что они занимают минимум места. Недостаток – цена и сложность монтажа.

Ворота с калиткой

Калитку можно сделать в воротах любого типа. Она необходима, если нужно, чтобы через ворота мог пройти человек. Обычно калитку делают от 70 до 100 см в ширину. Главное, чтобы любой человек мог комфортно пройти.

Классификация

Ворота в целом различаются лишь по способу их открывания. Так, чаще всего встречаются в нашей стране:

• распашные;
• откатные.

Обе разновидности могут по желанию хозяина снабжаться калиткой, как врезной, то есть проделанной в одной из створок, так и отдельной (последний вариант целесообразно делать только в распашных воротах).

Выбор по большей мере зависит от:

• личных предпочтений владельца дачи;
• его финансовых возможностей;
• наличия свободного пространства;
• интенсивности эксплуатации участка.

Дешевле всего обойдутся именно распашные ворота, однако тем, кто бывает на даче круглый год, стоит помнить – чтобы их открыть, понадобится зимой немало времени потратить на расчистку подъезда от снега. В случае с раздвижными, делать это не придется.

Кроме того, отличаются ворота и по внешнем виду. Они бывают:

• глухими;
• решетчатыми;
• смешанными.

Виды ворот

Итак, для начала нужно определиться, какие именно ворота Вы хотите сделать. Существует несколько видов систем, и каждая из них имеет как свои преимущества, так и недостатки.

Распашные.

Простейший вариант, встречающийся повсеместно. Конструкция у них довольно простая: две створки, распахивающиеся в разные стороны. Изготовить такие ворота и установить их проще всего. Срок службы также обещает быть долгим. Но есть здесь и слабые стороны. Так, Вы должны следить за тем, чтобы выездной путь (в сторону открывания) был очищен, иначе ворота просто не будут распахиваться. Если Вы захотите приобрести автоматику, Вас будут поджидать серьёзные расходы: створок у конструкции две, и механизм требуется на каждую из них.

Откатные.

Здесь имеется только одна створка, так что, если Вы решите автоматизировать её, это обойдётся дешевле, чем с предыдущей конструкцией (и не только с ней). Кроме того, при открывании она движется вдоль стены, что уже не занимает много пространства. Подобные ворота делятся ещё на три подвида:
— рельсовый. Основной особенностью этого типа является рельса, по которой передвигается створка.
— подвесной. Здесь конструкция для передвижения находится сверху. Это удобно, так как её можно продолжить и над въездом, что сделать внизу не так просто. Такой вариант обойдётся довольно дорого.
— консольный. Самая сложная конструкция, в основу которой входят консольные механизмы и швеллерная балка. Зато не издаёт сильных шумов при открывании, да и направляющая не забивается так, как в случае с рельсовым видом.

Раздвижные.

Предусматриваются две створки, разъезжающиеся в разные стороны. Такой выбор подойдёт тем, у кого места за въездом немного, и вся конструкция с одной стороны не помещается. Кроме того, пользоваться проездом и калиткой одновременно получится только в том, случае, если последняя находится подальше от системы, иначе створка будет перекрывать её.

Калитка из круглого дерева

При дефиците строительных материалов можно изготовить калитку из круглого дерева. Одна из сторон такой калитки, с торцевой стороны удерживаемая закрепленными стальными штырями, выполняет функцию навеса.

Вначале делают стойку калитки. В землю вкапывают кругляк около 30 см длиной, возвышающийся над поверхностью на 5-10 см. В центре кругляка вбивают металлический штырь с диаметром в 1 см. Его может заменить гвоздь длиной в 20 см.

На штырь надевается нижняя часть стойки с отверстием в центре. В верхнюю часть стойки вбивают еще один штырь в 10 см. Для свободного движения калитки используют металлическую полоску шириной в 0,4-0,5 см и толщиной в 0,4-0,6 см. В ней просверливается отверстие, и затем вставляется металлический штырь. К опорным столбам гвоздями крепят другой конец пластинки.

Чтобы калитка легко открывалась, между опорным столбом и стойкой калитки расстояние должно быть 5 мм, а столб ограждения должен превышать опорную стойку калитки на 1-5 мм. В завершение устанавливают защелку калитки.

Ворота для дачи и калитки очень разнообразны. По традиции выполняются они из таких же материалов, как и ограждение. Конструкция же зависит от возможностей и желания владельца усадьбы, а также от рельефа местности и наличия свободной площади.

Особенности изготовления ворот

Въезд на участок можно обустроить при помощи различных конструкций: от обычных распашных ворот до автоматических. Некоторые из них удастся установить даже новичку, для этого потребуются базовые умения работы с инструментом. Чтобы установить более сложные конструкции, понадобится знание электроники.

Профлист используют для создания распашных и складных ворот. Чуть сложнее устроен механизм откатных конструкций. Для монтажа ворот, управляемых дистанционно, часто прибегают к помощи профессионалов.

Конструкция ворот

Конструкции ворот для заезда машин разделяют на несколько видов.

Распашные ворота

Самые распространённые самодельные ворота в силу простоты монтажа — распашные. Они представляют собой 2 створки, которые крепятся петлями к столбам забора. В отличие от других видов для этих ворот нужно оставить много свободного места спереди/ позади, чтобы ничего не мешало открывать и закрывать их.

Раздвижные ворота

Раздвижные конструкции включают ещё 3 подвида:

• подвесные — сверху монтируется балка, на которую с помощью роликов подвешивают створку ворот. При необходимости она отъезжает в сторону. Важный момент — для конструкции необходимо использовать лёгкие материалы наподобие профнастила, пластика.
• консольные — состоят из створки, которая внизу присоединена к балке с роликами. Направляющая балка также крепится к забору или примыкающему зданию. Во время использования она отъезжает в сторону вместе со створкой. Для такой конструкции потребуется возвести фундамент с опорными столбами.
• рельсовые — к створке снизу присоединяют ролики, ставят её на рельсу, идущую вдоль забора. Ещё один ролик крепят вверху — чтобы ограничить движение секции. Конструкция прочна, не использует пространство. Её не рекомендуется применять в регионах со снежными зимами, в этих условиях открыть ворота будет проблематично.

Со встроенной калиткой

В раздвижные и распашные ворота можно встроить калитку. При этом следует учитывать:

1. В откатных конструкциях её располагают с того края, откуда начинает сдвигаться створка.
2. На распашных воротах калитку устанавливают так, чтобы она открывалась внутрь участка.

При соблюдении указанных рекомендаций дверь не будет мешать откатному механизму.

А также можно вмонтировать дверь в секцию забора отдельно от ворот — этот вариант предпочтительнее. Он более удобен, потому что на входе отсутствует высокий порог.

Среди других разновидностей конструкций ворот встречается ещё одна — подъёмно-поворотная. Она устанавливается только на въезде в гараж или под навес, поэтому подойдёт, если сооружение выходит прямо на дорогу. Механизм устроен так, что направляющие поднимают створку, пока она не примет горизонтальное положение.

Необходимые инструменты и комплектующие

Перед началом работ следует продумать конструкцию: рассчитать габариты ворот, их нагрузку на крепления и опорные столбы. Для стандартных ситуаций можно использовать готовые чертежи, где будут указаны нужные размеры, вес конструкции, количество материалов для обустройства.

Затем можно приступать к закупке стройматериалов и подготовке инструментов. В основном понадобятся:

• материал для каркаса — доски, профнастил, поликарбонат, лист металла;
• трубы с прямоугольным или квадратным сечением для рамы, опорные столбы;
• петли, при необходимости — направляющие;
• грунтовка, краска;
• ручки, засовы.

Из инструментов пригодятся:

1. Молоток.
2. Рулетка.
3. Сварочный аппарат.
4. Дрель, шуруповёрт.
5. Болгарка по металлу.
6. Ножницы по металлу.
7. Кисти или краскораспылитель.

Нюансы монтажа раздвижных консольных ворот

Откатные консольные ворота тяжеловесны, поэтому сначала готовят фундамент. Он закладывается в стороне от въезда: там, где будет располагаться швеллер. Глубина ямы зависит от того, насколько промерзает почва зимой. Обычно требуется вырыть углубление около 150 см. Ширина составляет половину ширины въезда. На дно ямы засыпают:

• Песок слоем 5 см;
• Гравий — 5 см.

Сверху заливают бетон.

Далее собирают раму так же, как для распашных ворот. Отличие: внизу конструкция предусматривает направляющую, куда крепятся ролики. Затем к опоре прикрепляют приходной столб, а к нему — всю конструкцию ворот.

Распашные ворота

Это вид очень легок в монтаже. Конечно он, как и любые ворота, имеет некоторые недостатки, например, при использовании в зимний период времени перед открытием придется отбрасывать снег. С другой стороны, если вы задумали устанавливать ворота самостоятельно, это лучший вариант.

Распашные ворота

Это самый древний вид ворот и с тех пор совсем не изменился. Эта конструкция применяется везде, особенно, в частном секторе. Ее преимущество перед другими видами – отсутствие фундамента, необходимого при постройке откатных ворот и несущих балок, применяемых при выполнении подъемного варианта.

Распашной вариант представляет две железные или деревянные створки, произвольных габаритов, подвешенных на столбах или кирпичной опоре, обычными петлями большого размера. Открываются они, в зависимости от конструкции петель, внутрь или наружу. Но чаще всего, встречаются варианты с распахиванием в обе стороны (наружу и внутрь).

Как говорилось выше, выбор материала невелик (дерево, металл) и зависит от хозяина или заказчика. Например, из металлов, чаще всего покупают сталь или профнастил. Деревянные створки могут быть выполнены из любой породы, но лучше всего лиственница, ведь она меньше всего подвержена гниению.

Распашные створки исполняют в двух вариантах:

1. Глухие – проем полностью закрыт.

Сплошная зашивка (выбранным материалом) производится после выполнения каркаса. Например, сшивают оцинкованным железом или профнастилом не менее 0,7 мм.

1. Прозрачные – зашивка не сплошная.

Из круглых или профильных прямоугольных труб выполняется рама с ребрами жесткости. Зашивка осуществляется согласно дизайнерскому решению, предварительно  одобренному заказчиком. Она может быть в виде рисунка или просто выполнена в виде вертикалей.

Распашные ворота прозрачные

Монтаж, например, металлического варианта достаточно прост и включает в себя несколько последовательных операций:

1. Сначала необходимо подготовить раму (каркас). Она должна включать в себя два вертикальных и три горизонтальных профиля.

Для этого металлический прокат (трубы, профили, угольники) режут (по заготовленному чертежу) болгаркой. Размеры проката зависят от габаритов ворот. Например, при сборке рамы  3Х2 м, подойдут уголки или профиль 40Х40-60Х60 мм

1. Затем профили соединяют сварочным аппаратом или болтами.

Профили должны быть надежно зафиксированы для избегания дефектов рамы, для большей прочности могут использоваться железные треугольники, которые наваривают в углах или раскосы (металлические балки), привариваемые по диагонали ворот.

Схема распашных металлических ворот

1. Завершающий этап – обшивка.

Соединения производят с помощью сварки, саморезов или болтов. Обшивайте, для удобства, по направлению в одну сторону, например, в правую – если вы правша, и в противоположную — если левша. Если применили профнастил, то саморезы завинчивайте в углубления.

После выполнения всех работ, привариваются петли. Все места сварочных соединений зачищаются и красятся.

Чертеж распашных металлических ворот

Рама деревянных ворот просто собирается на гвоздях или саморезах. Обшейте ее чем угодно, а в конце привинтите петли. Раскосы обязательны и в этом случае.

Опорные столбы могут быть смонтированы из кирпича, бревен или труб (металлических). Ямы для столбов роются примерно на 1,8 м в глубину и 30-50 см в ширину. Они засыпаются на 20-30 см песком и щебнем

Столбы из бревен или труб вставляют в яму, фиксируют и заливают бетоном так, чтобы раствор был на уровне с землей.

Главный критерий, которого необходимо придерживаться – бетонируйте опоры на глубине не менее 100 см (это величина промерзания почвы, преодолев этот порог, вы гарантируете необходимую прочность и стойкость будущих ворот.

Монтаж своими руками

Подготовка цементного раствора не составит большого труда (смешайте 2 ведра песка, 3 ведра щебня, и 10 кг цемента, заливая водой до достижения необходимой консистенции).
