Печка для гаража на отработке: устройство, принцип действия

Принцип работы тепловой пушки на отработанном масле

Тепловые пушки на отработанном масле больше подойдут для отопления нежилых, объемных помещений. Для работы такого прибора подойдет любой из видов отработанного масла – гидравлическое, моторное и ряд других. Мощность таких приборов достигает 20 кВт. Обогрев воздуха происходит не только за счет сгорания отработанного топлива, но и путем нагревания чаши сгорания.

Подобные агрегаты хорошо подходят для тех помещений, где нет стационарного отопления. Тепловые пушки довольно популярны и давно пользуются спросом для отопления крупных помещений: ангаров и гаражей, строительных объектов, складских помещений, цехов.

Тепловая пушка может работать на некоторых видах отработанного жидкого топлива, которое уже не будет использоваться по своему прямому назначению и должно подлежать утилизации. При работе, КПД может достигать 100%. Устройства способны функционировать до 15 часов без перерыва, а если в конструкции предусмотрен терморегулятор, то срок увеличивается до суток.

При покупке масла необходимо учесть некоторые нюансы:

  • была ли проведена сепарация;
  • удалены ли тяжелые фракции.

Отработанное масло – довольно качественный вид энергии. Отапливать им помещение – это значит экономить на ней, хотя само оборудование стоит недешево. Если использовать некачественное топливо, то прибор будет часто выходить из строя, что сведет все его достоинства на нет.

Принцип работы

Работает такое изделие по следующему принципу. Масло или дизельное топливо подается в дозатор из внешнего топливного бачка. Дозатор здесь необходим для постоянной поддержки пламени. При горении топливо нагревает стальную чашу сгорания, которая способна отдавать тепло и обогревать помещение. В эту конструкцию можно дополнительно поставить вентилятор, который сможет ускорить обогрев помещения. Продукты сгорания выходят через дымоход, его длина должна быть не меньше 3-4 м.

Подобный вид тепловой пушки потребует ежедневной чистки, так как при сжигании отработанного топлива образуются отходы. Для очищения агрегата снимают чашу сгорания и наносят на нее специальную жидкость, которая растворяет застывшие отходы.

Основные характеристики прибора

Для качественных теплопушек на отработанном масле характерны следующие показатели:

  • простота в использовании;
  • качество и надежность агрегата;
  • устойчивость к механическим повреждениям, коррозии, температурным перепадам;
  • влагостойкость;
  • долговечность изделия (до 10 лет эксплуатации при правильном использовании);
  • широкий модельный ряд изделий для разных помещений.

Тепловую пушку следует использовать только в хорошо проветриваемых или вентилируемых помещениях.

Разновидности приборов

Существует несколько типов тепловых пушек на отработанном масле. У приборов прямого нагрева внутри расположена горелка, которая обдувается воздухом с разных сторон, исходящим от вентилятора. Нагреваясь, воздушная масса вместе с продуктами сгорания выходит через трубу на другом конце теплопушки. Поэтому приборы подобного типа можно использовать только в проветриваемом помещении, так как отходы горения вредны для здоровья людей и животных.

Для конструкции агрегата непрямого нагрева предусмотрена некая система, позволяющая отделять дым, газы, которые выделяются при сгорании. Тепло поступает с помощью вентилятора к воздуху, скапливаемому в теплообменнике.

Это помогает избежать взаимодействия между воздухом и газами. Воздушные массы, нагреваясь, выходят из теплообменника через отверстие в корпусе. Продукты горения выводятся из пушки с помощью патрубка сбоку агрегата, который должен быть присоединен к дымоходу.

Таким образом, модели непрямого нагрева считаются наиболее экологичными.

Также теплопушки подразделяют на две категории:

  1. Стационарные – мощные приборы, которые можно устанавливать на одном месте и присоединять к дымоходу.
  2. Мобильные – небольшие приборы, легко передвигающиеся в пространстве. Чаще всего, это агрегаты прямого нагрева, малой мощности.

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

  1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
  2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
  3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

  1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
  2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Принцип работы

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 600С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

Самодельный котел на отработке выглядит следующим образом: две металлические емкости соединены между собой трубой и при этом они находятся на разной высоте. Верхний бак оснащен дымоотводящей трубой, длина которой должна быть не менее одного метра.

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяется подобные отопительные агрегаты?

  • в производственных помещениях;
  • в помещениях для содержания животных;
  • в автомастерских, на СТО;
  • в теплицах;
  • в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

  • увеличивается длительность горения и тления;
  • обеспечивается достаточно высокая температура сгорания;
  • достигается высокий уровень тяги.

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

Рекомендации по установке в гараже кирпичной печи

Основным критерием по отношению к сооружению кирпичной печи является соблюдение компактных размеров, а во всем остальном система такой печки схожа с предыдущими вариантами.

Чтобы правильно соорудить кирпичную печку, непременно придерживайтесь следующих рекомендаций:

Перед началом сборки подготовьте основу. Для этого расстелите полиэтиленовую пленку, а поверх нее насыпьте слой песка толщиной не менее 1 см. На подготовленную основу уложите кирпич в 11 рядов. Расшейте швы. Выполните облагораживание поверхности плиты

Важно! Тепло такая печь будет излучать до тех пор, пока не перегорят дрова, а затем начнет постепенно остывать. Идеально подходит такая конструкция для оформления отопления в гараже из кирпича

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

  1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
  2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
  3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Почему популярны печи на отработанном масле?

Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства.

С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.

Для особенно продвинутых мастеров изготовление гаражных печей на отработке стало еще одним вариантом бизнеса. Они конструируют модели на заказ и продают их заинтересованным, но не настолько умелым владельцам гаражей

Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом. Принцип действия пиролизного оборудования описан в рекомендуемой нами статье.

Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

  • наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
  • применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.

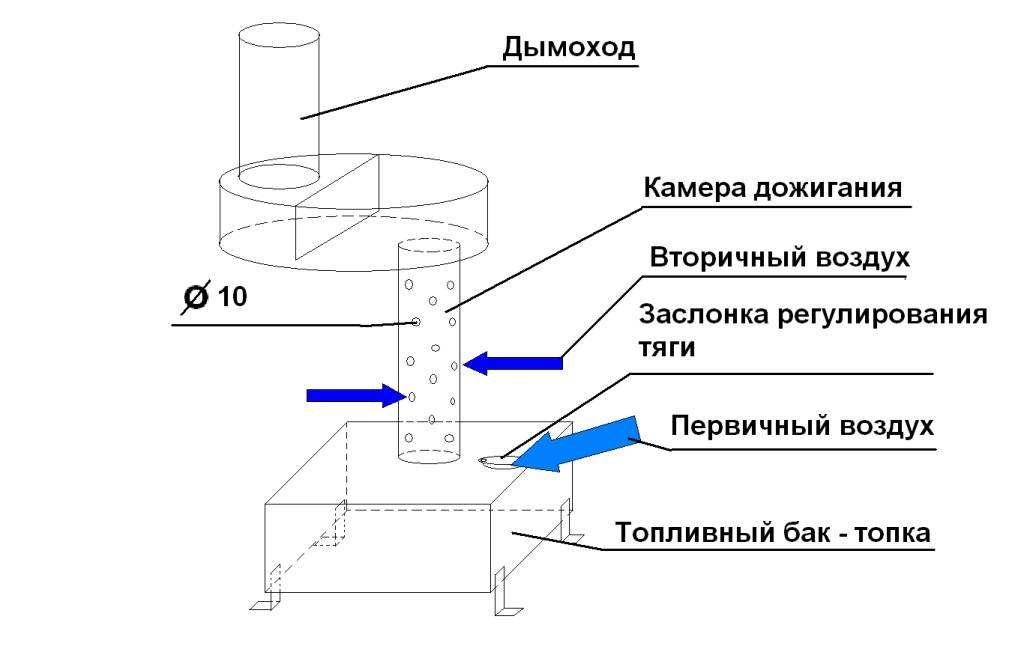

Схема устройства простой модели печи на отработке. Воздух, необходимый для поддержки процесса горения, поступает через горловину с заслонкой. Этой же заслонкой можно частично регулировать силу горения

Преимущества использования печки для гаража на масляной отработке:

  • простота конструирования и обслуживания устройства;
  • экономность расхода топлива – около 1,5-2 л в час;
  • отсутствие копоти и нагара;
  • безопасность хранения запасов отработки;
  • существует возможность подключения воздушного или водяного отопительного контура;

Компактность агрегата тоже крайне важна для небольших помещений.

Недостатки тоже имеются:

  • необходимость в регулярной чистке печи и дымохода;
  • обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
  • для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
  • одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

Перед изготовлением/приобретением готовой печи или котла на отработке необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

Как пользоваться?

  • Устанавливать печь нужно, соблюдая требования пожарной безопасности. Если пол в гараже деревянный, обязательно подложить под нее лист железа. Труба устанавливается, в зависимости от потребностей, или вертикально, или под наклоном, с выводом через стену.
  • Для запуска печи нужно залить в нижний бак отработанное масло. В первый раз около литра. В дальнейшем опытным путем устанавливается расход масла. На основании полученной информации можно рассчитать необходимое количество отработки в зависимости от времени работы печки.
  • Сверху на масло наливается немножко легковоспламеняющейся жидкости (любой растворитель для краски или бензин). При помощи факела, сделанного из подручных материалов, смесь зажигается. Изготовить факел можно из куска проволоки, обмотав один конец ветошью, смоченной в горючей жидкости.
  • Во время разогрева печи, пока не начнется процесс пиролиза, отверстие, через которое заливается отработка, должно быть открыто. Не разгорится зажечь факелом снова.
    Начало пиролиза определяется по пламени оно усиливается. Также увеличивается тяга, а в заливное отверстие видно, как закипает отработка.
  • Для регулировки интенсивности пламени нужно прикрыть дроссельное отверстие. Доливать отработку можно лишь после полного выгорания залитой ранее порции.
  • Периодически необходимо очищать печку от продуктов сгорания. Для этого снимается верхняя часть конструкции и со стенок бака соскребается нагар с помощью совка из металла.

Рекомендуется: Не располагать около печи предметы, которые легко воспламеняются, температура поверхности достигает 800 градусов по Цельсию; Следите за тем, чтобы в отработке не было воды.

Если она попадет внутрь, масло будет разбрызгиваться. Имейте под рукой 1 2 углекислотных огнетушителя на случай экстренных ситуаций. Водой заливать печь нельзя, так как в качестве топлива используются нефтепродукты. Не пытайтесь загасить пламя, пока в печи не выгорит всё масло.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Форма таких агрегатов может быть различной – суть от этого не меняется

Дровяная печь

Требований к подобным печкам совсем немного:

  • чтоб хорошо выделяла тепло;
  • была пригодна для сжигания любой древесины;
  • поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

  • Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
  • Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
  • Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
  • Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями)

Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход

Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
