Теплый пол в гараже

Общие советы по устройству теплого пола в гараже

1. Температуры 15 градусов достаточно, чтобы теплые полы в гараже обеспечивали прогревание воздуха и создавали комфортную обстановку.

2. Чтобы воздух задерживался в помещении, учитывается:

  • утепление стен;
  • утепление потолка.

Поэтому следует позаботиться и заняться утеплением, что повысит эффективность тепловых полов в будущем.

3. Теплый пол для гаража подвергается нагрузкам:

  • химические воздействия;
  • механические повреждения.

Поэтому над нагревательными элементами требуется толстый слой стяжки (40-80 мм), что повысит пожароустойчивость и снизит влажность.

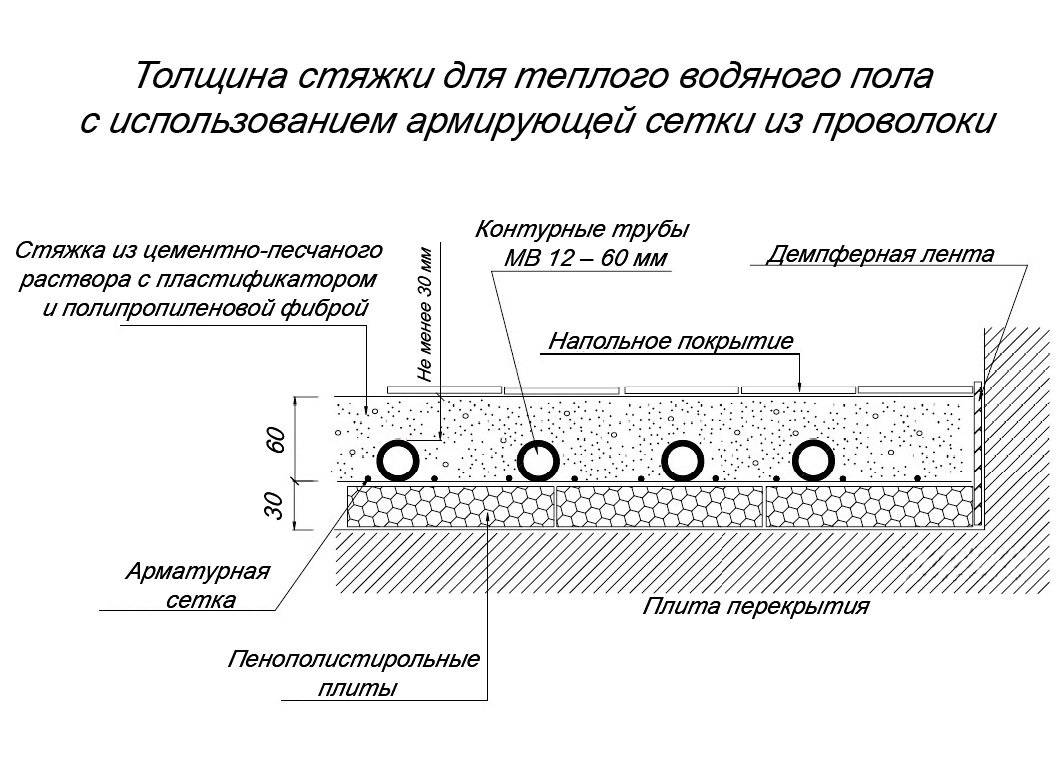

Толщина стяжки теплого водяного пола

Препятствующие факторы

Когда создаётся теплый пол в гараже своими руками, появляются трудности, связанные с монтажом и использованием в будущем.

1. Проблема:

По причине заливки бетонного основания возникают немалые нагрузки на плиту.

Решение:

Использовать пластификаторы и присадки, что повысит прочность. При этом желательно проводить заливку теплого пола в гараже готовыми смесями. Толщина плиты — не менее 10 см. А чтобы не возникли трещины, следует следить за высыханием раствора и не допускать быстрого высыхания. Накрыть плёнкой и поливать 7 дней.

2. Проблема:

Цементная стяжка забирает часть тепла, и часть расходуется на нагрев напольного покрытия.

Решение:

Чтобы эффективно использовать потребление тепла, можно обратиться за помощью к компьютерным программам, осуществляющие расчёты.

3. Проблема:

Неминуемость сезонных изменений.

Решение:

Чтобы обеспечить работу в любое время года, необходимо предусмотреть клапан для сброса теплоносителя. Это позволит защитить систему отопления.

Выбор покрытия для теплого пола

Тепловой пол подразумевает подходящее к нему покрытие, которое способно выдержать вес и обеспечить отдачу тепла.

Пример керамогранитного пола

Хорошим решением для подогрева пола в гараже станет керамическая плитка или изготовление наливного покрытия (толщина 3-5 мм). При облицовке пола плиточным материалом необходим специальный клей и затирка. Затирание швов производить не раньше 2-3 дней. Полная нагрузка, спустя 6-7 дней.

Укладка керамической плитки

Теплый пол в гараже своими руками

Последовательность операций при монтаже системы «теплый пол» выглядит так:

  1. Демонтируется существующее напольное покрытие.
  2. Добравшись до чернового пола, его ремонтируют, так чтобы поверхность оказалась ровной. Если основание повреждено сильно, поверх него следует уложить цементно-песчаную стяжку. Чтобы уменьшить теплопотери в грунт, можно добавить в раствор для стяжки утепляющие компоненты, например, керамзит, либо применить специальную готовую смесь для «теплой» стяжки, например, пенополистиролбетон.
  3. На выровненный черновой пол нужно настелить прочный теплоизолятор, способный выдержать вес автомобиля. Наилучшим образом для этой цели подходит экструдированный пенополистирол, который выпускается под различными марками, например, «Пеноплекс». Эту разновидность пенопласта ввиду ее прочности подстилают даже под дорожное полотно. Толщина плит должна быть не менее 30-ти мм, плотность — от 35 кг/куб. м. Швы между плитами следует проклеивать армированным скотчем. Правильнее всего укладывать утеплитель в два слоя, так чтобы швы одного перекрывались плитами другого (перевязка швов).

Для водяных теплых полов выпускаются специальные теплоизоляторы с креплениями, при помощи которых удобно фиксировать трубы.

Чтобы стяжка, которой будет залит нагревательный элемент теплого пола, могла свободно расширяться при нагреве, в зоне ее примыкания к стенам необходимо закрепить демпферную ленту.

Далее:

  1. Поверх утеплителя настилается плотная полиэтиленовая пленка, которая будет выполнять функцию гидроизоляции.
  2. Если планируется применить водяной теплый пол, следующим слоем нужно настелить алюминиевую фольгу или тонкий фольгированный теплоизолятор. При устройстве электрического теплого пола применение фольги не допускается.
  3. Далее на специальных пластиковых бобышках укладывается сетка из тонкой арматуры с размерами ячейки 150х150 мм. Высота бобышек должна быть такой, чтобы сетка оказалась в нижнем слое стяжки. Толщина стяжки будет зависеть от вида теплого пола — об этом мы поговорим ниже.
  4. Приступаем к укладке нагревательного элемента. Если пол будет водяным, то контур делается из металлопластиковой трубы, которую укладывают «змейкой» либо в виде двойной спирали. К арматурной сетке труба крепится посредством пластиковых хомутиков.

Если пол будет электрическим, то сперва к арматурной сетке необходимо прикрепить специальную монтажную ленту, а затем уже к ней — резистивный кабель, используя имеющиеся на ленте фиксаторы.

Водяной пол змейка своими руками

Теперь необходимо выполнить все подключения и провести испытания теплого пола. Водяной контур подвергают опрессовке с давлением в 3 – 4 атм, которое выдерживают в течение нескольких часов. Электрическую систему достаточно просто включить, чтобы проверить целостность контактов. Если система оказалась работоспособной, можно переходить к следующему пункту.

  • если пол водяной, то ее поверхность должна возвышаться над трубами на 30 – 150 мм. Оптимальная же толщина стяжки для этой разновидности теплого пола составляет 100 мм;
  • для электрической системы устраивают стяжку толщиной в 50 мм.

В раствор следует добавить особые добавки — пластификаторы, которые позволяют избежать появления трещин при изменении температуры.

Стяжке необходимо дать время подсохнуть и затвердеть, на что обычно уходит около 28-ми дней. Только по прошествии этого периода можно включать «теплый пол», причем температуру его нужно поднимать как можно более плавно.

Завершающим слоем «пирога» выступает финишное напольное покрытие. Помимо достаточной прочности оно должно обладать хорошей теплопроводностью. Наилучшим образом этим требованиям соответствуют керамическая плитка и наливной пол. Керамогранит применять не рекомендуют, так как он проводит тепло хуже.

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм. С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской.

Если в качестве финишного покрытия была применена керамическая плитка, то подвергать пол максимальной нагрузке можно только через неделю после ее укладки.

Теплый пол в гараже своими руками

Последовательность операций при монтаже системы «теплый пол» выглядит так:

  1. Демонтируется существующее напольное покрытие.
  2. Добравшись до чернового пола, его ремонтируют, так чтобы поверхность оказалась ровной. Если основание повреждено сильно, поверх него следует уложить цементно-песчаную стяжку. Чтобы уменьшить теплопотери в грунт, можно добавить в раствор для стяжки утепляющие компоненты, например, керамзит, либо применить специальную готовую смесь для «теплой» стяжки, например, пенополистиролбетон.
  3. На выровненный черновой пол нужно настелить прочный теплоизолятор, способный выдержать вес автомобиля. Наилучшим образом для этой цели подходит экструдированный пенополистирол, который выпускается под различными марками, например, «Пеноплекс». Эту разновидность пенопласта ввиду ее прочности подстилают даже под дорожное полотно. Толщина плит должна быть не менее 30-ти мм, плотность — от 35 кг/куб. м. Швы между плитами следует проклеивать армированным скотчем. Правильнее всего укладывать утеплитель в два слоя, так чтобы швы одного перекрывались плитами другого (перевязка швов).

Для водяных теплых полов выпускаются специальные теплоизоляторы с креплениями, при помощи которых удобно фиксировать трубы.

Чтобы стяжка, которой будет залит нагревательный элемент теплого пола, могла свободно расширяться при нагреве, в зоне ее примыкания к стенам необходимо закрепить демпферную ленту.

  1. Поверх утеплителя настилается плотная полиэтиленовая пленка, которая будет выполнять функцию гидроизоляции.
  2. Если планируется применить водяной теплый пол, следующим слоем нужно настелить алюминиевую фольгу или тонкий фольгированный теплоизолятор. При устройстве электрического теплого пола применение фольги не допускается.
  3. Далее на специальных пластиковых бобышках укладывается сетка из тонкой арматуры с размерами ячейки 150х150 мм. Высота бобышек должна быть такой, чтобы сетка оказалась в нижнем слое стяжки. Толщина стяжки будет зависеть от вида теплого пола — об этом мы поговорим ниже.
  4. Приступаем к укладке нагревательного элемента. Если пол будет водяным, то контур делается из металлопластиковой трубы, которую укладывают «змейкой» либо в виде двойной спирали. К арматурной сетке труба крепится посредством пластиковых хомутиков.

Если пол будет электрическим, то сперва к арматурной сетке необходимо прикрепить специальную монтажную ленту, а затем уже к ней — резистивный кабель, используя имеющиеся на ленте фиксаторы.

Водяной пол змейка своими руками

Теперь необходимо выполнить все подключения и провести испытания теплого пола. Водяной контур подвергают опрессовке с давлением в 3 – 4 атм, которое выдерживают в течение нескольких часов. Электрическую систему достаточно просто включить, чтобы проверить целостность контактов. Если система оказалась работоспособной, можно переходить к следующему пункту.

  • если пол водяной, то ее поверхность должна возвышаться над трубами на 30 – 150 мм. Оптимальная же толщина стяжки для этой разновидности теплого пола составляет 100 мм;
  • для электрической системы устраивают стяжку толщиной в 50 мм.

В раствор следует добавить особые добавки — пластификаторы, которые позволяют избежать появления трещин при изменении температуры.

Стяжке необходимо дать время подсохнуть и затвердеть, на что обычно уходит около 28-ми дней. Только по прошествии этого периода можно включать «теплый пол», причем температуру его нужно поднимать как можно более плавно.

Завершающим слоем «пирога» выступает финишное напольное покрытие. Помимо достаточной прочности оно должно обладать хорошей теплопроводностью. Наилучшим образом этим требованиям соответствуют керамическая плитка и наливной пол. Керамогранит применять не рекомендуют, так как он проводит тепло хуже.

Внутрипольный подогрев – идеальное решение для частного дома. Теплый пол водяной своими руками – руководство по проведению монтажных работ.

Стяжка для водяного пола должна быть выполнена правильно, особенное внимание нужно уделить сушке бетона и его толщине. Со всеми тонкостями выполнения бетонной стяжки вы можете ознакомиться в этой статье

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм. С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской.

Если в качестве финишного покрытия была применена керамическая плитка, то подвергать пол максимальной нагрузке можно только через неделю после ее укладки.

Достоинства и недостатки различных материалов, используемых для утепления пола

Разные материалы, которые можно использовать при утеплении пола в гараже, обладают свойственными им достоинствами и недостатками, определяющими возможность и экономическую целесообразность их использования.

Достоинства и недостатки строительных материалов сведём в таблицу

достоинстванедостатки
Керамзит
  • Относительно низкая стоимость.
  • Возможность самостоятельного выполнения работ.
  • Низкая теплопроводность.
  • Не повреждается грызунами и насекомыми.
  • Не подвержен воздействию перепада температур.
  • Обладает высокой морозоустойчивостью.
  • Является экологически чистым строительным материалом.
  • Хрупкость гранул.
  • Способность к поглощению влаги.
  • Потребность укладки толстого слоя, для достижения требуемых тепло сберегающих характеристик.
Пеноплекс
  • Разнообразие технических характеристик для различного варианта утепления (плотность материала).
  • Низкая теплопроводность и паропроницаемость.
  • Прочность и отсутствие поглощения влаги.
  • Является не токсичным материалом, стойким к распространению горения.
  • Небольшой удельный вес.
  • Простота монтажа.
  • Продолжительные сроки эксплуатации.
  • При воздействии химически активны веществ и высокой температуры — разрушается.
  • При воздействии огня, способствует задымлению помещения.
  • Высокая стоимость.
Минеральная вата
  • Низкая теплопроводность.
  • Прочность при различных типах механических воздействий.
  • Стойкость к перепадам температур и температурным воздействиям.
  • Стойкость к воздействию химических веществ и живых организмов.
  • Простота выполнения монтажных работ.
  • При взаимодействии с органами дыхания, глазами и кожей человека, возможно их поражение различной степени тяжести.
  • Меньшие, чем у аналогов, сроки эксплуатации.

Утепленный пол

Начнем именно с этой позиции, потому что закладка утеплителя производится на стадии формирования напольного основания. В первую очередь надо выбрать теплоизоляционный материал. Здесь небольшое разнообразие, потому что пол гаража подвергается достаточно серьезным нагрузкам. Поэтому для тепловой изоляции потребуются или насыпные материалы, или плитные с высокой плотностью.

К первым относятся:

  • керамзит;
  • перлит;
  • вермикулит и прочее.

Ко вторым – плиты из пенополистирола. С плитным утеплителем не все так просто. Здесь потребуется материал, плотность которого должна быть выше 150 кг/м³.

Технология утепления

Перед тем как утеплить пол в гараже, надо выбрать теплоизоляционный материал. Оптимально – насыпной. С ним легче работать. Единственное, что нужно продумать, это толщина засыпаемого слоя. Если это керамзит, то не меньше 20 см. Если перлит или вермикулит, то 10-15 см после трамбовки.

Последовательность проводимых операций:

Площадка между элементами фундамента очищается от мусора и растительности, выравнивается.
Производится засыпка песка толщиной 30 см. Этот размер выбирается не зря, потому что песок может пропустить через себя вверх влагу только на 30 см. По сути, песчаный слой выполняет функции гидроизоляции.
Засыпается слой щебня толщиною 10-12 см.
Укладывается гидроизоляционная основа из рубероида, сложенного вдвое, или из полимерной пленки. Главное – раскладку сделать так, чтобы пленка закрывала собой боковые плоскости фундамента.
Засыпается теплоизоляционный материал, который выравнивается по горизонту.
Еще один слой гидроизоляции.
Монтаж армирующего каркаса из стальной арматуры, который изготавливается в виде решетки с ячейками 20х20 см

Обратите внимание, что решетку укладывают на поставки. Цель – чтобы армокаркас оказался внутри бетонного раствора

В качестве подставок используют камень, кирпич, металлический профиль или специальные железные или пластиковые конструкции, которые продаются в магазинах.
Заливается бетонный раствор, который и формирует пол в гараже. Его толщина – не меньше 10 см.

Утепление пола керамзитом

Некоторые тонкости технологии. Нужен ли армирующий каркас? Не всегда. Если гараж возводится на одну машину, то можно толщину бетонной стяжки увеличить до 20 см. И это будет гарантией, что пол под весом автомобиля не растрескается и не прогнется.

Когда заливается бетонный пол по грунту, то рекомендуется между стяжкой и поверхностями фундамента оставить небольшой зазор. Его называют демпферным или компенсационным. Поэтому перед тем как бетонировать пол, нужно по боковым плоскостям фундаментной конструкции проложить демпферную ленту.

Утепление пенополистирольными плитами

Стоит ли вообще использовать этот материал? Если подобрать под требуемую плотность с учетом толщины – не меньше 10 см – то это неплохой вариант. Пенополистирольные плиты сегодня выпускаются с замковым соединением паз-шип, так что теплоизоляционная поверхность будет без зазоров и щелей.

Последовательность проводимых процессов:

  • Засыпается подушка из песка и щебня.
  • Заливается тонкая стяжка толщиною 5 см. Плиты ПП укладываются только на прочную и плотную поверхность.
  • Укладывается гидроизоляция.
  • Монтируются плиты утеплителя, которые легко подрезаются по необходимым размерам с помощью обычной пилы или ножом.
  • Второй слой гидроизоляции.
  • Заливка бетонного раствора или по армирующему каркасу, или без него.

Утепление пола пенополистирольными плитами

Водяная система «теплый пол» в гараже

Водяной теплый пол в гараже считается более экономичным вариантом обогрева, но для его функционирования требуется установить котел или врезаться в имеющуюся в доме систему отопления. Именно этот факт делает процесс монтажа более сложным и затратным в материальном плане.

Однако сделанные своими руками теплые водяные полы считаются выгодными, так как не требуют больших расходов на электроэнергию по сравнению с электрическим теплым полом.

Устанавливать котел рекомендуется при невозможности использования других вариантов, что объясняется большими финансовыми вложениями.

При составлении проекта следует уделить внимание схеме подключения теплого пола к общему контуру отопления и правильно определить расположение распределительного узла. Также в процессе решения задачи, как сделать теплый пол в гараже, необходимо рассчитать длину труб в соответствии с площадью гаража и подобрать насос соответствующей мощности для безупречной работы системы.. При подключении к системе радиаторного отопления следует учитывать слишком высокую температуру рабочей среды в контуре

Чтобы снизить этот параметр, выполняют установку смесительного узла. Здесь нагретый теплоноситель будет смешиваться с охлажденной жидкостью, которая прошла через всю систему. При использовании отдельного котла для системы «теплый пол» можно регулировать температурные значения прямо на котле.

При подключении к системе радиаторного отопления следует учитывать слишком высокую температуру рабочей среды в контуре. Чтобы снизить этот параметр, выполняют установку смесительного узла. Здесь нагретый теплоноситель будет смешиваться с охлажденной жидкостью, которая прошла через всю систему. При использовании отдельного котла для системы «теплый пол» можно регулировать температурные значения прямо на котле.

В состав распределительного узла входят смесительный узел, коллекторная группа и насос для принудительной циркуляции теплоносителя. Все это размещается в распределительном шкафу, который можно приобрести в любом специализированном магазине. При этом можно выбрать шкаф определенной мощности, собранный и проверенный на предприятии-изготовителе. Выбранный шкаф устанавливают в наиболее подходящем месте и подключают его к общей отопительной системе. После этого теплый пол подключают к коллекторной группе.

Деревянный пол

Полы из дерева в гаражах встречаются очень редко. Несмотря на простоту монтажа, невысокую стоимость и экологичность материала, популярностью такое покрытие не пользуется. Даже самая плотная древесина не выдерживает нагрузок от автомобиля больше 5 лет. К тому же, деревянный пол легко воспламеняется, а в гараже, где хранится бензин, масло и растворитель, это вдвойне опасно.

Деревянный пол

Плюсы

  • экологическая чистота;
  • долговечность (если используется лиственница, то срок службы несколько десятков лет кряду);
  • несложный монтажный процесс;
  • недорогой стройматериал, доступный широкому кругу собственников автобоксов.

Минусы

  • может быть источником пожара или поддерживать его;
  • впитывает влагу, что приводит к образованию в структуре древесины органики, как результат — гниение.

Если все же есть желание сделать деревянный пол, технология монтажа проста и понятна:

  • бетонную стяжку очищают и грунтуют;
  • брус для лаг обрабатывают антисептиком и просушивают;
  • устанавливают лаги на бетон с шагом 1,-2 м, закрепляя дюбелями на расстоянии 50 см;
  • укладывают промежуточные лаги через каждые 40 см;

На фото вариант деревянного пола по лагам с керамзитом

  • деревянный каркас укрывают гидроизоляционным материалом;
  • набивают доски перпендикулярно лагам.

Деревянный пол в гараже — фото

Теплоизоляция пола в гараже

Учитывая тот факт, что гараж обычно устанавливается на грунт, перед тем, как утеплить пол в гараже, необходимо позаботиться о надежном основании.

Поверх грунта заливается черновая бетонная стяжка, которая должна соответствовать паре требований:

  • Стяжка должна быть ровной (идеально гладкая поверхность ей не требуется, но чем ровнее она выйдет, тем проще будет работать с основанием дальше);
  • Бетон должен полностью застыть, прежде чем можно будет приступить к следующим действиям.

После засыхания чернового пола можно задуматься о теплоизоляции. Обустраивать ее нужно обязательно, иначе все тепло будет попросту выходить за пределы гаража – в воздух, в почву – где оно совершенно не нужно.

Обычно утепление пола в гараже выполняется при помощи пеноплекса или полистирола. Толщина теплоизоляционного слоя может варьироваться в пределах от 3 до 8 см. Этот показатель зависит от того, насколько холодные зимы бывают в этом регионе.

Все виды

Понятие «теплый пол» мы рассматриваем в самом широком контексте — и как систему отопления с помощью водяного контура или гибких электропроводников, и как утепление нижней части пола надежным теплоизолятором.

Керамзит и другие насыпные варианты

Самый распространенный вариант, который не требует много денег и усилий. Однако и отдача от него минимальна.

Лучше всего подходит, если вы сами формируете напольное основание. С таким насыпным утеплителем легко работать:

  1. на песчаную основу накладывается гидроизоляционный рубероид;
  2. поверх него насыпается слой керамзита до 20 см, его можно смешать с бетоном и заливать как раствор;
  3. сразу после укладывается еще один слой рубероида и монтируется армирующий каркас;
  4. остается еще раз залить бетонный раствор, толщина его может колебаться, но никак не меньше 10 см.

Есть и другие насыпные теплоизоляторы — перлит, вермикулит. Если используете их, то достаточно слоя в 10-15 см.

Пенополистирольные плиты

Теплый пол в гараже можно обустроить и с помощью пенополистирольных плит. Фрагменты соединяются между собой замком и исключают какие-либо щели и зазоры. А если не подходят по размерам, то всегда можно воспользоваться обычным ножом для его коррекции.

Технология укладки такого пола практически ничем не отличается от насыпных вариантов. А вот КПД его выше, так что стоит взять на заметку.

Водяное отопление

Полноценный теплый пол в прямом смысле слова. Представляет собой сложную разводку труб, подключенных к размещенному в помещении источнику тепла. Если ваш гараж прилегает к дому и подключен к централизованной системе отопления, то это заметно упрощает дело — в таком случае теплоноситель подключается к ней.

Но чаще всего наблюдается обратное — в таком случае в роли источника тепла выступает автономный котел (газовый, печь, электрический).

Как это работает

Все просто: вода прогревает трубы, а тепло от них передается всему напольному покрытию и медленно поднимается в воздух.

Преимущества:

позволяет добиться отличного прогрева при минимуме потраченных ресурсов.

Недостатки:

  • сложная система монтажа;
  • далеко не всегда технически реализуемый проект;
  • в отдельных случаях могут выходить из строя трубы и наблюдаться протечки.

Вариант теплого пола, который для гаража выбирают чаще всего. Во многом, из-за простоты его монтажа.

Как это работает

Тут тоже нет ничего сложного: контур отопления с электрическим кабелем смонтирован на гибком мате, который закладывается в пол. Подключается через выходы к центральному узлу, проводник нагревается и, как и в случае с водяным отоплением, передает тепло стяжке и всему полу.

Преимущества:

  • простейший монтаж;
  • равномерный прогрев помещения;
  • безопасность;
  • возможность дистанционного управления через терморегулятор;
  • исключены протечки.

Недостатки:

  • большой расход электроресурсов;
  • при недостатках заливки пола система может выйти из строя под воздействием химически активных веществ.
