Упор для ворот гаража от ветра: делаем стопоры своими руками

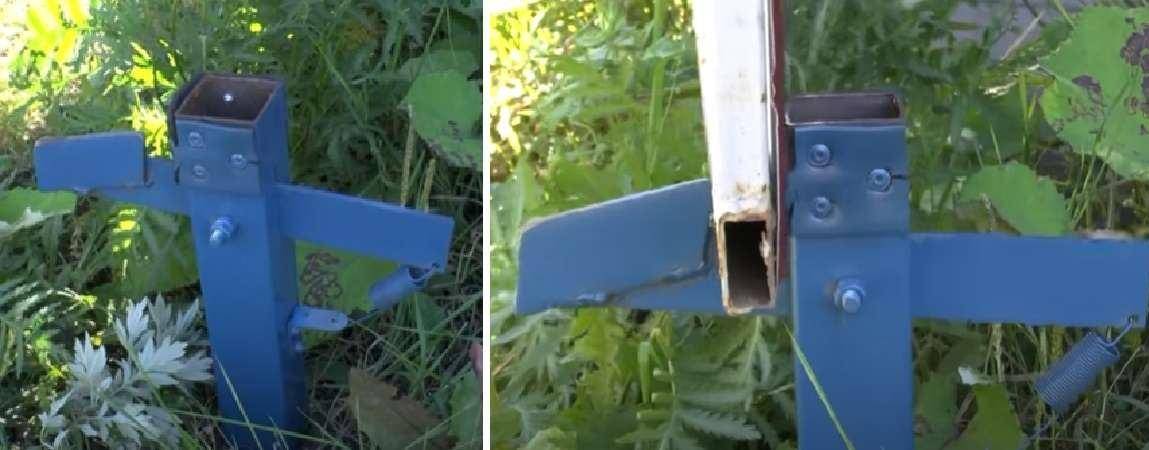

Фиксатор-ловушка

Это приспособление имеет достаточно сложную конструкцию, поскольку фиксация происходит автоматически. Требуется лишь довести полотно до фиксатора, а он уже, в свою очередь, сделает дело.

Для изготовления понадобится профильная труба 50/30 мм, металлическая пластина длиной около 30 см и шириной в 5 см.

1. Для начала профильная труба закапывается в грунт. Чтобы конструкция была более надежной, ее лучше забетонировать на глубину около 40 см. Предварительно в трубе делается отверстие под металлическую пластину, которая в дальнейшем и выступит в роли фиксатора.

2. Далее, один край пластины делается под конус, к нему приваривается небольшая накладка, которая выступает на 20 мм за ее край и делает элемент похожим на крюк. Затем с другой стороны и посредине просверливаются отверстия, одно из них послужит для ее крепления, а другое под пружину.

3. Когда профильная труба будет полностью установлена, с помощью болта к ней прикручивается подготовленный фиксатор. Затем к трубе в нижней части приваривается кольцо, за которое цепляется второй конец пружины, которая, в свою очередь, возвращает фиксатор в исходное положение.

4. Чтобы она находилась в горизонтальном положении, со стороны пружины на трубу приваривается стопор, который можно сделать из обрезков металла. Для фиксации ворот гаража их достаточно придавить к изготовленной конструкции.

Распашные ворота можно считать идеальной конструкцией, если бы не один существенный недостаток – склонность самопроизвольно закрываться от малейшего порыва ветра. Результатом становятся царапины и вмятины на любимом авто, а иногда даже травмы различной степени тяжести на теле их хозяина.

Избежать неприятностей позволяют простые приспособления – фиксаторы для створок, что в народе называют упорами. Те, кто не осознал необходимость их использования, может подпирать распашные ворота любым, подвернувшимся под руку предметом, или отправиться в магазин за готовым стопором. А можно поднапрячь собственный разум, и сделать упоры своими руками.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

1. Встроенные модели.
2. Врезные конструкции.
3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.

Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.

Задвижка для калитки, которая монтируется накладным типом

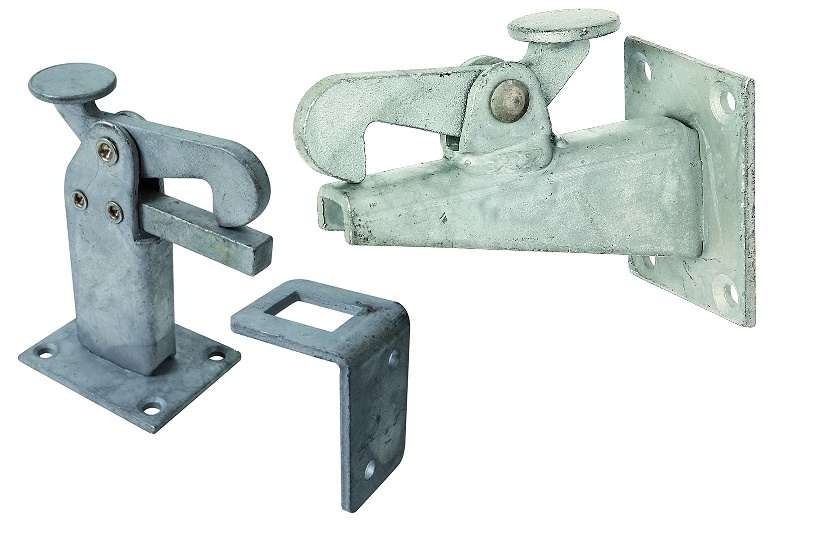

Уловитель-защелка

Фиксатор-ловушка – еще один вид ограничителя хода ворот. Принцип ее действия заключается в том, чтобы створка ворот попала в ловушку от сильного толчка и зафиксировалась, а открыть ее можно нажатием на пружинную кнопку.

Для создания такого фиксатора своими руками необходимо найти место для крепления защелки. Это может быть столбик или стена. Место крепления должно быть неподвижным, иначе петлей ворот можно не попасть в защелку. Сам механизм защелки собирается из ручки с пружиной, к которой приварена треугольная планка.

Самодельный упор-уловитель. Хорошо работает, нет необходимости наклоняться или часто чистить

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Выпирающий наружу острый угол может быть скруглен для безопасности. К месту фиксации защелки требуется прикрепить упор, на него установить подвижную ручку-рычаг. К самим воротам приварить петлю.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

• Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
• Простота монтажа. Установка любой модели стопоров занимает не более получаса.
• Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
• Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

• пружинку;
• специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
• штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Как усилить ворота гаража: повышение защиты конструкций с распашными створками

Перед тем как усилить ворота гаража, оснащенные створками распашного типа, выявите все слабые места, которыми могут воспользоваться злоумышленники.

Список чаще всего встречающихся проблем:

1. неплотное примыкание створок друг к другу;
2. выступающие петли для навесных замков;
3. наличие ручек и других элементов, к которым можно привязать трос;
4. размещенные снаружи петли, предназначенные для навешивания створок;
5. слабые замки;
6. створки без ребер жесткости, изготовленные из тонких листов стали;
7. отсутствие сигнализации.

В идеале ворота гаража должны быть лишены всех вышеперечисленных недостатков. Далее мы расскажем о способах усиления петель и створок, а также нюансах выбора и установки замков.

Как усилить петли распашных ворот

Есть единственный способ усиления расположенных снаружи петель. Наварите на них специальные металлические прутки. Это значительно затруднит перепиливание.

Важно! Этот способ применяют только в тех случаях, когда невозможно установить ворота так, чтобы петли оказались внутри гаража. Если злоумышленник будет вооружен ацетиленовым резаком, усиление не спасет

Чтобы исключить возможность снятия ворот с петель, приварите к створкам металлические штыри или пластины так, как показано на фотографии ниже.

Фотография № 1: усиление распашных ворот для защиты от снятия с петель

При закрытии створок металлические пластины выдвигаются в стороны и входят в отверстия в стенах. В этом случае ворота не откроются и не выпадут даже после спиливания петель.

Как усилить створки распашных ворот

Начнем с того, что для максимальной надежности распашные ворота должны быть сделаны из стальных листов толщиной минимум 3 мм, а рама и коробка — из швеллеров № 6.

Для усиления створок к ним приваривают дополнительные ребра жесткости. Для их изготовления обычно берут:

• уголки;

  Фотография № 2: усиление створок распашных ворот уголками

• профильные трубы.

  Фотография № 3: створка распашных ворот, усиленная профильными трубами

Как еще усилить защиту распашных ворот от взлома

1. Петли для навесных замков, ручки и другие элементы, к которым можно привязать трос, лучше вообще убрать или установить на внутренних поверхностях.
2. Позаботьтесь о том, чтобы створки максимально плотно прилегали друг к другу. При необходимости приварите на одну из них металлическую пластину. Плотности прилегания также добиваются путем монтажа эксцентриковых запоров и вертикальных шпингалетов.
3. Для дополнительной защиты помещения можно установить за основными воротами решетчатые створки, которые будут запираться на находящийся внутри навесной замок. Снаружи приварите стальную пластину, чтобы скрыть запирающее устройство от посторонних глаз. Открывать замок придется наощупь.

Выбор и особенности установки замков для распашных ворот

Выбирая замки, сразу же попросите продавца показать модели, предназначенные именно для гаражей. Такие запорные устройства маркируются буквой «Г». Оптимальны сувальдные и дисковые замки. Устойчивость к взлому должна быть не ниже 3-го класса.

Основные правила монтажа замков.

• Механизмы и крепежные элементы не должны выступать за плоскость ворот снаружи.
• Для фиксации используйте надежные болты (толщина — 8 мм и выше).

Важно! Поставьте 2–3 запирающих устройства разных типов на расстоянии 30–40 см друг от друга. Специалисты рекомендуют дополнительно защищать замки металлическими окошками

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

• сверлят специальное отверстие для резьбового участка болта;
• толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
• с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
• на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.
