Упор для ворот гаража от ветра: разновидности, сборка и монтаж своими руками

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.Простой засов вертикального типа на воротах
Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.Различные размеры засов на пружинах для ворот
Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Наиболее удачные варианты запоров на гаражные ворота

Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.

Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:

Фляжный запор для гаражных ворот;
Поворотный стоечный механизм;
Запор- вертушка;
Засовы на сварной раме.

Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.

Фляжные системы запора

Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:

В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.

Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.

Поворотные стоечные запоры

Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.

На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.

Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.

Запорная вертушка и стержневые фиксаторы

Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.

Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.

Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Этапы установки

Чтобы установить гаражные ворота своими руками, требуется пошагово выполнить инструкцию. Прежде чем приступать к непосредственному монтажу, необходимо подготовить проектную документацию с рассчитанными габаритами конструкции, подготовить инструменты и набор комплектующих, определиться с разновидностью полотна.

Составляем проект

В проекте установки ворот отражается ширина и высота конструкции, а также габариты входного проема, вид и количество требуемых материалов, план расположения гаража. На стадии подготовки проектной документации требуется:

выполнить замеры гаражного проема;
удостовериться, что конструктивные особенности стены позволяют смонтировать на нее рельсы;
проверить наличие свободного пространства для отходящего полотна;
определить необходимость монтажа дополнительного фундамента;
выбрать тип конструкции, материалы полотна и защитной обшивки;
выяснить необходимость утепления и гидроизоляции;
обозначить размещение автоматики для дистанционного контроля.

Подготовка материала и инструментов

Завершив разработку проекта, нужно подготовить набор инструментов и расходные материалы. Независимо от выбранной разновидности конструкции, потребуются:

роликовые каретки;
накатные и верхние поддерживающие ролики;
направляющий профиль;
резиновые заглушки;
аппарат для сварки;
дрель, перфоратор, шуруповерт;
шлифовальная машинка;
измерительные инструменты.

В целях обеспечения безопасности во время выполнения монтажных работ рекомендуется использовать защитные очки, каску и перчатки

Чтобы сооруженная конструкция функционировала в течение длительного срока без поломок, важно выбирать качественные комплектующие

Сбор и установка

Сбор откатных конструкций начинается с создания каркаса из стальной профильной трубы. Сначала необходимо разрезать профиль на нужные части, очистить следы коррозии и нанести на поверхность средство для защиты от образования ржавчины. Подготовленные элементы свариваются воедино и шлифуются.

После изготовления каркаса остается обшить само полотно и покрыть его защитной краской или лаком. Установка выполняется согласно поэтапной инструкции:

На банкетке фиксируются подвижные ролики, в которые заправляется направляющая.
Ворота регулируются при помощи строительного уровня.
Нижние роликовые каретки крепятся к швеллеру, а верхние — к полотну.
Монтируются улавливатели на столбы.
Проверяется работоспособность конструкции.

Монтаж и настройка автоматики

Оснащение откатных ворот автоматикой позволяет дистанционно осуществлять открытие и закрытие конструкции. Базовый комплект автоматики состоит из привода, зубчатой рейки и концевиков. Для дополнительного удобства можно оснастить конструкцию сигнальной лампочкой, фотоэлементами, которые останавливают ворота при наличии препятствий, и антенной, увеличивающей дальность действия пульта.

Установка автоматики предполагает прокладывание к полотну электрического кабеля, к которому подключаются все элементы. Рекомендуется проложить кабель в траншее глубиной 0,7-0,8 м. Чтобы защитить кабель, можно поместить его внутрь полиэтиленовой трубы. После установки автоматики и подключения кабеля остается при помощи дистанционного пульта настроить открытие ворот. Информация о возможных вариантах настройки указывается в прилагаемой технической документации.

Фиксатор-ловушка с собачкой и пружиной

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Распашные ворота можно считать идеальной конструкцией, если бы не один существенный недостаток – склонность самопроизвольно закрываться от малейшего порыва ветра. Результатом становятся царапины и вмятины на любимом авто, а иногда даже травмы различной степени тяжести на теле их хозяина.

Избежать неприятностей позволяют простые приспособления – фиксаторы для створок, что в народе называют упорами. Те, кто не осознал необходимость их использования, может подпирать распашные ворота любым, подвернувшимся под руку предметом, или отправиться в магазин за готовым стопором. А можно поднапрячь собственный разум, и сделать упоры своими руками.

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Монтаж потолочных направляющих

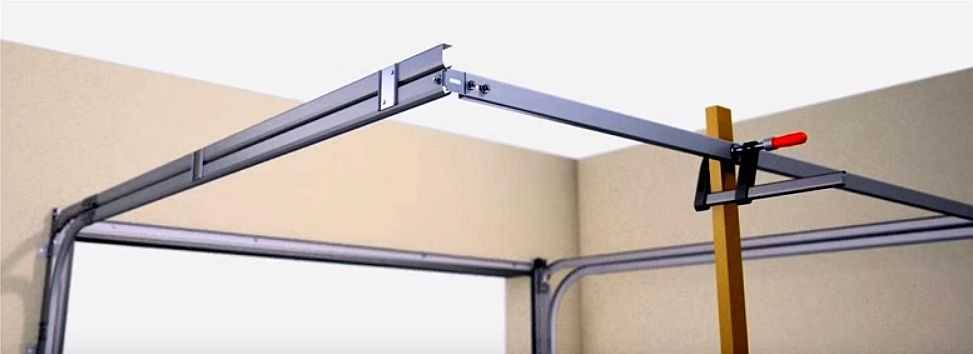

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

пружинку;
специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Обе модели выпускаются в Китае компанией Domax. Отличаются только длиной упора.

Модель на воротах

Механизмы состоят из следующих элементов:

скоба с отверстиями для крепления к створке саморезами;
штырь;
пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Что такое фиксаторы запорного типа?

Фиксатор-запор – простой, самый распространенный вариант. Принцип работы такого устройства аналогичен оконному шпингалету. Разница заключается лишь в более внушительных габаритах, которые способны выдержать вес створок распашных ворот.

Краткая инструкция для тех, кто хочет изготовить фиксатор самостоятельно:

Подготовьте две стальные трубки диаметром 16 мм и длиной примерно 15 см (точные значения зависят от размеров створок), а также две пластины шириной около 10 см;
Приварите патрубки к пластинам при помощи сварочного аппарата;
Следующая задача – закрепить получившиеся приспособления на каждой створке ворот. Если ворота металлические – пластины с трубками можно приварить, если деревянные – прикрутить болтами, предварительно просверлив отверстия нужного размера.
Далее вам понадобится штырь, длина которого равна длине направляющей трубки+60 мм больше, чем направляющего патрубка.
Приварите к верхнему краю штыря рычаг, который будет исполнять роль рукоятки. Если подходящего для этой цели рычага нет, то ручкой может послужить загнутый верхний край штыря.
Открыть створки ворот и оставьте их в таком положении. Замерьте место для установки труб, в которые фиксируются штыри. Трубы вбиваются в грунт не менее чем на 30 см и выступают из него примерно на 5 см.

Финальный этап – установка штыря в трубку и проверка надежности конструкции. Результат должен выглядеть примерно так:

Совет: если не хотите заморачиваться с самостоятельным изготовлением фиксатора, заказать такое приспособление можно онлайн, или купить в строительном магазине. Лучше выбирать оцинкованные фиксаторы, так как они не будут ржаветь.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

пружинку;
специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
штыри.

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
Простота монтажа. Установка любой модели стопоров занимает не более получаса.
Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Как сделать упор для гаражных ворот от ветра своими руками
