Запоры на гаражные ворота своими руками

Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

  • горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
  • вертикальные запоры;
  • дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

  • врезной замок;
  • сдвижной запор накладной для распашных ворот;
  • поворотный запор;
  • винтовой и ригельный механизм;
  • запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Разновидности замков для калиток и правила их монтажа

После установки калитки предстоит подумать о надежной защите. Существует несколько основных видов замков.
Надо охарактеризовать каждый тип устройства по отдельности, это позволит выбрать наиболее подходящий вариант

Приобретая его, нужно обратить внимание на материал и особенности дома. Немалую роль при выборе и установке этого изделия играют личные предпочтения хозяев

Врезные

Данный механизм сходен с накладным изделием. Чтобы установить врезной замок на калитку из профнастила, нужна лицевая планка. Ее качество влияет на прочность изделия. Планка должна прочно держаться, иначе такое приспособление можно будет легко взломать. Для длительной эксплуатации устройства нужно обеспечить гидроизоляцию. Дверь обшивается вышеназванным материалом с 2 сторон. Тогда вода не будет попадать на изделие.

Накладные

Такой вид является самым популярным. В процессе монтажа надо закрепить механизм изнутри калитки. При выборе подобных устройств следует предпочесть открывающиеся ключом с внутренней стороны.

Желательно предусмотреть запорные устройства. Они отвечают за открывание замка, при котором засов выдвигается из корпуса, а при запирании — задвигается обратно.

От числа стержней внутри цилиндра зависит прочность механизма. Эти конструкции отличаются долговечностью, они широко используются для калиток. Накладные устройства бывают 2 типов: цилиндрические и сувальдные. Установка каждого обладает своими особенностями.

У 1 типа кодовая система. Она устойчива к взломам. Наличие бронечашки минимизирует возможность поломки.
Второй не уступает первому по защите от взлома. Основой сувальдного устройства являются пластины. Благодаря их фигурной форме механизмы обладают такими достоинствами:

  • высокая степень защиты от открывания;
  • наличие накладок из брони;
  • небольшие габариты.

Навесные

Такой замок для калитки наиболее прост, для его монтажа надо приварить к двери петли. Главными преимуществами устройств считаются доступная цена, легкость установки и хороший уровень защиты.

Однако у навесных конструкций есть и минусы. Они фиксируются с 1 стороны калитки. При установке на наружную сторону сломать механизм легко. Из-за такого недостатка он менее распространен.

Реечные

Такой механизм запирания был популярным 20 лет назад. Теперь эти изделия редко устанавливают для калиток. В их комплекте имеется засов. Рейка двигается по конструкции. Она состоит из фиксирующих петель, их надо приваривать на дверь.

Использование замка допустимо только изнутри. Изделие не является надежным. Чтобы открыть конструкцию, достаточно продеть лом в отверстие между дверью и запорным устройством. Для запирания применяются ключи. Они слишком большие для постоянного ношения с собой. При открывании устройства придется приложить некоторые усилия.

Кодовые

Данные замки для калитки удобные и надежные. Кодовое устройство работает без ключа. Чтобы войти в калитку, следует набрать необходимую комбинацию. Для открывания механизма изнутри надо нажать на кнопку. Основным изъяном является износ деталей, в результате кнопки перестают работать. Это механические устройства.

Другой вид кодовых конструкций — электромеханические. Они имеют сложную конструкцию. На электронной панели вводят код. Специальное устройство приводит в действие запорный механизм. Комбинацию символов легко изменить, и замена ключей при этом не требуется.

Кодовые конструкции признаны самыми надежными, но их цена высокая. Самостоятельный монтаж является сложным, поэтому привлекают специалистов. Электромеханические устройства нуждаются в постоянном питании от аккумуляторов. Они периодически выходят из строя.

Радиоволновые

Принцип работы радиоволновых замков сходен с автомобильной сигнализацией. Цена таких изделий высокая, их ставят на бронированные двери. Для калитки из профнастила использовать их нецелесообразно.

Основные достоинства конструкции заключаются в высокой устойчивости к попыткам взлома. Чтобы открыть устройство, необходимо иметь практические умения в радиотехнике. Установка замка на калитку сопряжена с трудностями.

Монтаж любого из рассмотренных механизмов имеет некоторые особенности. Но для всех существует несколько общих правил:

  1. Перед установкой необходимо ознакомиться с инструкцией. Она идет в комплекте с устройством.
  2. Нужно сделать разметку для места монтажа изделия.
  3. Затем вырезают болгаркой места для изделия, ключа и личинки.
  4. Потом идет установка всех деталей.
  5. Осуществляется проверка исправности механизма.

Представленный алгоритм больше присущ врезному типу. В случае установки электромеханической или радиоволновой конструкции стоит обратиться к профессионалам.

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Фотография № 1: простая горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

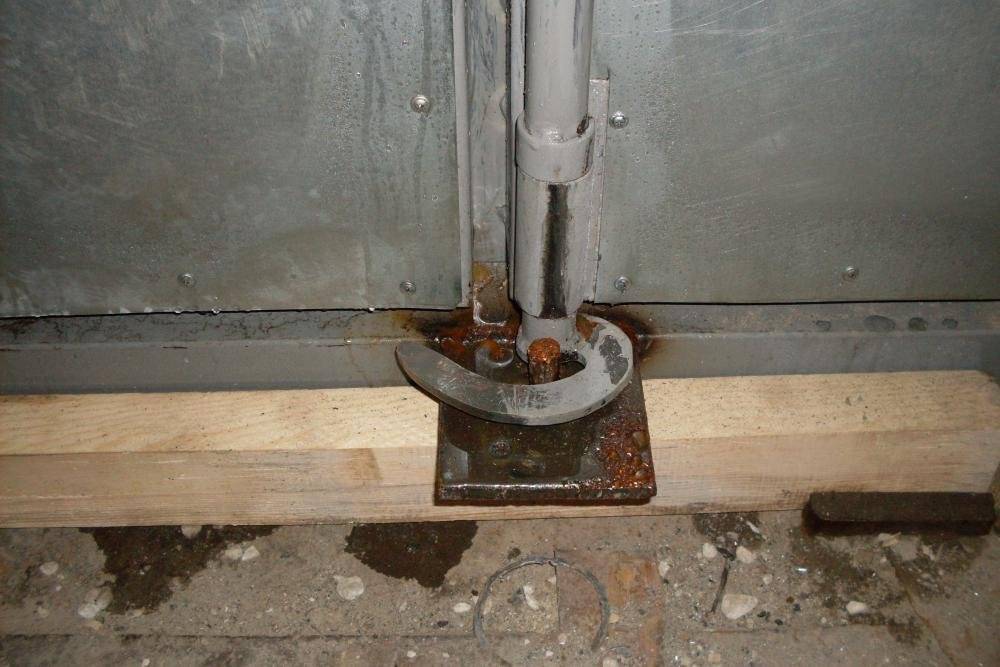

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

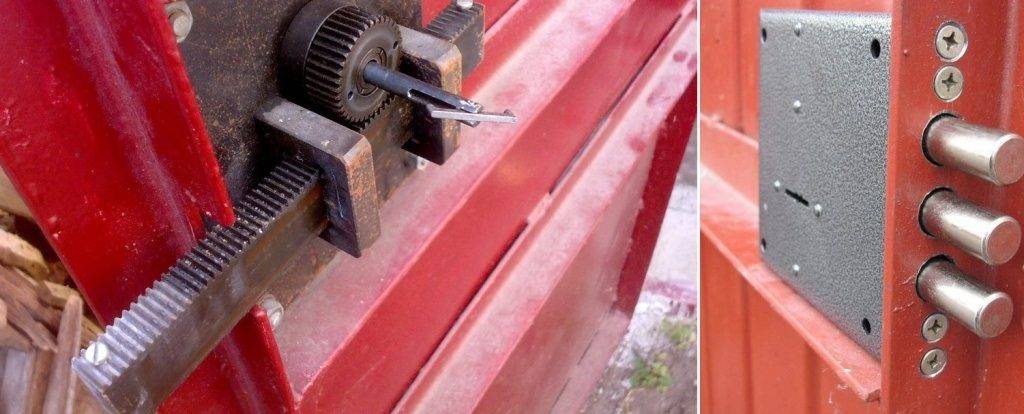

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

  • Поворотными.
  • С фиксацией.
  • Ригельные или винтовые.
  • Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

  • По центру крепится перекладина, сквозным болтом.
  • При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
  • Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

  • Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
  • Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

  • Отмечается место его монтажа.
  • Выбирается длина прута, который будет входить в землю.
  • Отмечается отметка его входа.
  • Отрезаются прутки одинаковой длины.
  • К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

  • Стержень, с винтовой резьбой.
  • Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

  1. в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
  2. такой устройство сравнительно легко взломать, подобрав похожий ключ.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Сдвижные запоры

Проще купить в магазине и просто приварить к створкам распашных ворот гаража. Но, если такой возможности нет, то можно сделать такую задвижку своими руками:

  • нужна металлическая полоса – длина 40 см и ширина – 5 см;
  • эта полоса должна двигаться по пазам направляющим;
  • направляющие с двух сторон створок можно приварить к створке на металлической пластине на полотно ворот;
  • сам засов крепим к другой створке саморезами по металлу или сваркой;
  • на полосу, с краю и на край направляющей крепим дужки, чтобы можно было дополнительно зафиксировать навесным замком.

Обязательно проверьте несколько раз правильность выставления пазов и полос, чтобы их не заклинивало при закрывании. Потом можно смазать запоры машинным маслом.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

  • ножовка по металлу;
  • сварочный аппарат;
  • тиски;
  • молоток;
  • металлический штырь (труба);
  • трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Всем привет! Когда делал ворота для своего нового гаража, озадачился вопросом идеальных запоров для ворот. Простые штыри не удовлетворяли никак. Во первых не добиться плотности поджатия ворот, во вторых при попадании снега или льда между рамкой и воротиной закрыть их не получится.Пытался сделать вот такую систему подсмотрев идею в интернете

Больше интересных бюджетных вариантов в сети мне найти не удалось, поэтому и решил сделать данную запись в блог, о данной системе запоров.

Сделать простые запоры на гаражные ворота своими руками можно за пару часов, более сложные конструкции потребуют наличия деталей и инструментов. Тот факт, что чем проще механизм, тем он надежней подтвержден практикой.

Изготовление запоров на гаражные ворота своими руками

Не всегда в магазине можно найти  то, что будет необходимо в конкретной ситуации, в том числе гаражные запоры. Изготовить можно как вертикальные, так и горизонтальные.

Металлическая заготовка закрепляется на створку с помощью специальных полок, которую можно закрепить болтовыми соединениями или сваркой. Вертикальный запор для гаражных ворот можно установить на всю высоты или исключительно для верхней или нижней части. Пазы для входа стержня должны одинакового диаметра с ним.

Горизонтальные запоры имеют идентичный механизм работы с вертикальным. Отличительной особенностью является то, что вместо фиксации металлического прута в вертикальном положении происходит закрывание горизонтально. Есть и более скромный вариант горизонтального запора который представляет собой не большой металлический прут фиксирующий прут между собой. За счет того что арматура закрепленная на одной створке входит в пазы оборудованные на соседней.

В каждой системе затвора ворот имеются собственные дефекты и недочеты, однако большая часть гаражных засовов исправно работает многие десятки лет, если  их периодически смазывать (обрабатывать).

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.


Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.


Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

Дополнительная защита

Часто человек покупает и устанавливает на дачных и гаражных воротах дополнительную защиту в виде замков, которые открываются ключами. К ним относятся:

  • навесные замки;
  • пазовые запоры;
  • механические устройства с кодом;
  • накладные замки;
  • винтовые механизмы.

На фото изображен вариант для гаража.


Легко смастерить своими руками

Запорные устройства для разных видов ворот, дверей, калиток не теряют своей актуальности. Они надежны, просты в эксплуатации, их можно сделать своими руками. Для этого нужны инструменты, остатки стройматериалов и немного сноровки. В результате получится крепкий и надежный защитный механизм.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
