Устройство освещение для неотапливаемой мастерской гаража

Требования техники безопасности

В заключение нельзя обойти тему требования правил электробезопасности при производстве работ и эксплуатации. Их не так много, но от них может зависеть здоровье, а иногда и жизнь человека. Итак:

В сырых и влажных помещениях (например, в смотровых ямах) положено использовать переносные и стационарные светильники с классом защиты IP65 с питанием от сети 12 В, чему идеально соответствуют светодиодные светильники;
Электропроводка в гараже должна иметь двойную изоляцию и иметь сечение, соответствующее потребляемой светильниками мощности;
Светильники с питанием 220 В должны быть взрыво- и влагозащищёнными, желательно проводить их подключение с использованием УЗО;
Вся электропроводка должна быть проложена в защитных коробах, а в рабочих зонах, где предусматривается механическая обработка металлических деталей – в бронированных (металлических) рукавах, которые необходимо дополнительно заземлить;
Недопустимо соединение проводов «на скрутках», для исключения искрообразования необходимо использовать специальные клеммные колодки;

При серьёзном подходе к производимым работам любой автовладелец может обустроить и вентиляцию и освещение по своему вкусу качественно и с минимальными затратами, главное тщательно изучить рынок электротоваров и выполнять основные требования, приведённые в этой статье.

https://www.youtube.com/embed/ULTAxWgBTqw

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

Советуем изучить Кабель греющий для кровли

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

Типы освещения

Часто для освещения гаража используют лампы накаливания. Их просто устанавливать, они не требуют специальных навыков эксплуатации, но у ламп отмечено много недостатков:

срок службы непродолжительный;
большое потребление энергии;
неравномерность освещения;
оттенок красный или желтый, что вредно для зрения;
при работе выделяют тепло;
представляют опасность, поскольку перегорая могут создавать искры.

Люминесцентные лампы отличаются более длительным сроком службы, создают равномерное освещение, потребляют немного электроэнергии. Выгодно использовать такие лампы, однако они имеют недостатки:

не зажигаются, когда в помещении температура ниже 5 градусов;
при перепадах электроэнергии повышенная чувствительность.

Реже применяют для освещения светодиодные лампы, чаще — для освещения рабочего места.

Их преимущества:

малое потребление электроэнергии;
свет не мигает;
высокая цветопередача;
длительный срок службы;
не представляют опасности для здоровья.

Недостаток светодиодных ламп — высокая стоимость, но с учетом всех преимуществ это не так важно. Можно использовать в качестве источника света светодиодную ленту с напряжением в 12 В, если в гараже есть источник тока 220 В, а если его нет – придется купить блок питания

Производство в домашних условиях

С целью экономии на приобретении светильников для гаража возникает желание смастерить его своими руками из подручных средств. Существует много вариантов производства осветительных приборов для гаража, но мы рассмотрим один – потолочный тип для освещения подкапотного пространства.

Для производства лампы для гаража потребуется следующий материал:

четыре доски размером 20х8 см (можно и больших размеров);
2-3 патрона с типом цоколя E27;
стекло;
саморезы.

Также потребуется некоторый инструмент для выполнения работ: дрель, лобзик, шуруповерт.

Диодный светильник своими руками

Этапы изготовления диодного светильника включают в себя:

На одной доске вырезать 2 отверстия диаметром по размеру патрона 27, чтобы можно было его установить. Расстояние между отверстиями 10 -15 см. отверстия делаются с помощью лобзика.
На второй доске сделать такое же отверстие, только по центру. Такое расположение необходимо для того, чтобы лампы, установленные в светильник, не соприкасались друг с другом.
Соединяются с помощью саморезов все четыре доски между собой, чтобы в итоге образовался квадрат. Два отверстия должны получиться с одной стороны, а два с другой.
В отверстия ввинчиваются патроны, предварительно подсоединив к ним провода. Дополнительно зажимаются с помощью саморезов.
С одной стороны (сверху) вырезается из нержавеющей стали лист соответствующего размера и крепится к получившейся конструкции.
Конструкция практически готова. Прикручивается к потолку, затем вкручиваются лампочки в патроны.
Поверх конструкции устанавливается защитное стекло, которое вырезается по размеру конструкции. Проводку подключаем к сети 220 В. Светильник готов к использованию.

Необходимо учесть некоторые правила безопасности:

При подключении проводки убедитесь в отсутствии напряжения.
Работать нужно осторожно и обязательно в специальных очках и перчатках. Особенно это касается работы с лобзиком, дрелью и стеклом.
Убедитесь в правильности подключения проводки, чтобы не вызвать замыкания сети.
Закрепив стекло, убедитесь в его надежности крепления.
По окончании работ уберите после себя место, особенно осколки стекла.. Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража

Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно

Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража. Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно.

Также сэкономить на электроэнергии Вам поможет установка диммера. Рекомендуем более подробно об этом прочитать.

Освещение с помощью солнечных батарей

Сегодня многие люди у себя в частных домах и даже в квартирах устанавливают солнечные батареи. С их помощью можно не только экономить на электроэнергии, но и осветить гараж, в котором нет электричества.

Освещение гаража солнечными батареями

Несмотря на популярность такого способа подсветки, для гаража он вряд ли подойдет по следующим причинам:

стоимость одной солнечной батареи и ее подключение обойдется в значительную сумму;
установить такую систему своими руками без помощи специалистов вряд ли удастся;
сложность системы подключения осветительных приборов и батарей к накопительной аппаратуре (аккумуляторам).

Но один раз потратившись на закупку и установку солнечных батарей, вы получите не только качественную автономную подсветку любого помещения, в том числе и гаража, но и сможете продавать государству избыток электроэнергии, который накопился.
Питать от такой системы можно светильник в 12 вольт. При этом их количество может достигать нескольких штук, что как раз подходит для данного помещения. Если есть потребность в напряжении в 220 вольт, тогда в данную систему нужен преобразователь на 12 вольт или инвертер.

Какие лучше и как выбрать?

Конструкция светильника для гаража зависит от вида и характера выполняемых работ в помещении. Не последнюю роль играют личные предпочтения автолюбителей. Мы можем дать некоторые рекомендации, которые помогут определиться с выбором приборов освещения.

Чтобы рассчитать точное количество источников света в гараже, необходимо определить, для каких целей оно будет служить.
Может хватить одного яркого светильника в рабочей зоне и фоновой подсветки по периметру помещения.
Если необходим равномерный и мощный световой поток в гараже, стоит встроить в потолок два центральных светильника.
Чтобы исключить выход из строя сразу всей системы освещения, необходимо запитаться от двух автоматических включателей.

При выборе осветительных приборов немаловажную роль играет качество выбираемой продукции. Дешевые варианты, как правило, используют некачественные комплектующие. Это ведет к снижению рабочего ресурса и технических характеристик светильника. Безопасность при эксплуатации таких осветительных приборов оставляет желать лучшего.

Использование светильника с цоколем Е27 делает его универсальным в плане применения любого источника света. Вы всегда сможете поменять источник света в таком светильнике на тот, который наиболее подходит к выполняемым в данный момент работам. Подобрать к такому цоколю можно любую лампу. При этом всегда есть возможность выбора теплого или нейтрального оттенка свечения.

Какие гаражные светильники выбрать

Стоит отметить, что светильники в гаражах устанавливают как потолочные, так и настенные, для того чтобы решить вышеуказанную проблему распространения света во всех направлениях. Это приводит к тому, что в одном помещении могут использоваться лампы различных типов. Хотя применять традиционные лампы накаливания в гаражах не рекомендуют. Это связано с тем, что их световой спектр отвлекает от работы, и они выделяют много тепла.

Если исключить лампы накаливания, то для владельца такого хозяйственного помещения остается выбор из:

галогеновых ламп;
люминесцентных ламп — компактных или обычных;
светодиодов.

Некоторые из этих вариантов — бюджетнее других.

Галогеновые лампы

В некоторых аспектах своей конструкции галогеновые лампы напоминают стандартные лампочки Ильича. И там, и там — вольфрамовая нить. И там, и там — стеклянная кола. Хотя в случае с «галогенками» последняя чаще имеет форму трубы, чем луковицы. Основная разница между ними в том, что последние дополнительно заполнены инертными газами. А точнее — бором. В результате электрод быстрее разогревается и выделяет большой световой поток.

Для гаражей выбирают «галогенки», соответствующие классу IP-65, поскольку они больше защищены от пыли или грязи, присутствующих в таком помещении повсеместно. Также не рекомендуют к ним прикасаться во время работы, поскольку это уменьшает срок их службы. Ресурс — 4 тысячи часов.

Лампы накаливания

Лампы накаливания — самый классический и наиболее не рекомендуемый вариант. Они потребляют больше всего энергии, быстро греются и отличаются неподходящим для работы спектром. Используют лишь в случае отсутствия альтернативы.

Люминесцентные лампы

Люминесцентные светильники в некотором роде схожи с галогеновыми — они тоже представляют собой стеклянные колбы с электродами, помещёнными в инертный газ. Но дополнительное покрытие поверхности колбы люминофорами приводит к тому, что осветительный прибор светится под влиянием ультрафиолета. Это еще больше усиливает световой поток.

Недостаток люминесцентного освещения — чувствительность к напряжению в компактном исполнении и мерцание в стандартном.

Светодиоды

Освещение светодиодного или лед типа считают настоящим прорывом в осветительной технике. Причина этого в способности подобных светильников совмещать в себе длительность службы, яркость и малое потребление энергии.

Чаще всего подобное освещение используют в качестве автономного или для подсветки ремонтных ям. Если исполнение всех работ правильное, то led-светильник легко проживет до 50 тысяч часов. Обычно создают конструкцию из помещенных в плафон диодных лент. Но для подсветки пользуются и прожекторами, которые мощнее и экономнее стандартных.

Выбор светильников

Теперь стоит подумать о том, какие виды светильников понадобятся для приемлемого освещения гаража. Чаще всего это продолговатые люминесцентные лампы в корпусе, который закрывается прозрачной крышкой, или же лампы накаливания в закрытых светильниках типа «таблетка». Однако последний вариант – лампы накаливания – не очень безопасен, поскольку пары бензина, скапливающиеся в воздухе, могут привести к нарушению работы лампы, а за ней – к короткому замыканию, пожару, в лучшем случае – взрыву лампочки. Применяя такую конструкцию, следует приобретать светильники с толстым стеклом и решеткой на нем.

Люминесцентные лампы более безопасны. Их срок работы намного больше, они реже перегорают и светят в несколько раз ярче, потребляя при этом небольшое количество электроэнергии. Предпочтительнее устанавливать лампы белого света – они лучше светят и не давят на глаза. Недостатком этих светильников является то, что внутри них содержится ртуть, пары которой начинают распространяться в помещении, если лампа разбилась.

Кроме вышеперечисленных вариантов, можно обратить внимание на другие современные решения, например LED лампы и прочие варианты источников света, цена которых будет на порядок выше даже энергосберегающих ламп, которые тоже стоят недешево

Как подключить свет в гараже официально

Для того чтобы провести свет в гараже официально, потребуется собрать перечень документов

Гараж без электричества теряет свою многофункциональность и может служить только местом парковки авто. В тёмном помещении невозможно выполнить ремонтные и иные работы. Не столь давно было проще решить вопрос с энергоснабжением: договаривались с электриком и подключались от ближайшего столба. Но это незаконно и ненадолго.

Сегодня ситуация ужесточена – введена серьёзная ответственность за самовольное подключение (ст 7.19 КоАП РФ). Законный способ организации электроснабжения хлопотен, длителен, но надёжен. Потребуется посетить множество инстанций и собрать необходимый пакет документов.

На первом этапе понадобятся следующие.

Свидетельство о праве собственности. Оно было необходимо до 2015 г. Сегодня вместо него выдается выписка из ЕГРН, которая не является официальным документом, но необходима.
Ситуационный план из земельного комитета. Этот документ выдаётся по устному запросу и является распечаткой электронной карты.
Ксерокопия выписки из ЕГРН.
Ксерокопия паспорта.
Ксерокопия ИНН.

После чего необходимо посетить местную электроснабжающую организацию и запросить Технические условия на присоединение с электросети. Отказать в выдаче этого документа не имеют права, готовят его в течение 15 дней. Услуга платная. На руки выдают следующий пакет документов:

технические условия;
типовые требования по организации коммерческого учёта потребления электроэнергии;
акт разграничения балансовой принадлежности сетей;
договор о технологическом присоединение к электросетям.

Далее решают вопрос о дате и месте подключения гаража. К этому времени должны быть готовы:

электропроводка в гараже;
установлен металлический короб для счетчика;
куплен счётчик

Получение технических условий может быть сопряжено с рядом сложностей. Если гараж находится на значительном расстоянии от ближайшей ЛЭП, могут настаивать на установке промежуточных опор за счёт владельца подключаемого объекта. Однако это требование незаконно. Подобные работы выполняются силами и за счёт средств электроснабжающей организации.

Задачи электрификации в гараже

Именно для освещения в первую очередь нужно электричество в гараже.

Ведь даже изредка подзарядить автомобильный аккумулятор можно и дома, и многие виды электроинструментов сейчас имеют аккумуляторные модификации. А вот верстачок с тисками, а также различные полочки и шкафчики для запчастей и нужных автомелочей есть в подавляющем большинстве гаражей, но проблема в том, что полноценно пользоваться ими без освещения крайне неудобно.

Еще большее неудобство при отсутствии света возникает, когда вам необходимо спуститься в подвал гаража.

Поэтому рассмотрим варианты, как самостоятельно сделать освещение в гараже.

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

бывшая в употреблении галогенная лампочка без передней панели;
несколько светодиодов;
резисторы-ограничители;
алюминиевый лист;
высококачественный клей.

Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.

Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.

Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.

Обратите внимание! Не должно быть каких-либо пересечений, иначе не избежать короткого замыкания. Паяем резисторы-ограничители

Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Паяем резисторы-ограничители. Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.

Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.

Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.

Для экономии электричества рекомендую в гараже устанавливать минимум потолочного освещения, или вообще обойтись только освещением верстаков. В любом случае потолочного света не хватит на работу под капотом (нужна будет дополнительная лампа) и на работу за столом

Мастер

Voltmetr, это смотря какие цели преследуются. Если частный гараж для одной машины — этого может быть вполне достаточно, но работа в потемках на СТО, означает потерянный инструмент, потерянные силы, время и в конечном итоге деньги.

Серж

Статья хорошая, только вот то, что в яме скапливается влажность — это уже чересчур. Это что, выгребная яма, чтобы в ней влажность скапливалась? Можно использовать любые лампы в яме — никакой особой воды там нет.

Оставить комментарий Отменить ответ

Светящийся потолок как основное освещение любой комнаты: все нюансы и последовательность монтажа

Организовуем уличное освещение загородного дома, особенности этого процесса

Как правильно установить и подключить любой настенный светильник своими руками?

Освещение в ванной комнате — делаем красивым безопасным и надежным. Видео.

Как устроить монтаж системы освещения

Монтаж системы освещения может проводиться:

До внутренней отделки гаража.
После проведения всех отделочных работ. В этом случае наиболее удачным будет прокладывание провода в наружных электротехнических коробах, что позволит значительно уменьшить количество необходимых операций.

При монтаже освещения следует:

Для питания светильников в качестве провода достаточно использовать многожильный провод с внутренним сечением равным 1.5-2 квадратных миллиметра.
Предусмотреть устройство каскадной системы выключателей. В этом случае можно освещать все помещение сразу или лишь требуемые области:

верстак;
моторный отсек;
погреб.

Требования ПУЭ к системе освещения гаража

При прокладке кабелей нужно соблюдать правила:

Чтобы исключить механические повреждения, проводка внутри помещения прокладываются открытым способом в гофре или скрытым в конструкции стен и потолков.

Линии для освещения и розеток под оборудование монтируются раздельно.

При планируемой мощности раздачи от 6 кВт жила до самого щитка прокладывается без какого либо ветвления или соединения.

Необходимо использовать кабели с медными жилами и негорючей оплеткой.

Сечение рассчитывается по планируемой нагрузке. Для освещения — 1,5 мм², для силовых розеток — не менее 4 мм².
Размещать розетки на высоте не менее 300 мм, выключатели — 800-1500 мм от поверхности пола.
Прокладывать кабели вертикально или горизонтально, соединять под углом 90°.

От нагревательных приборов отступить не менее 400 мм.
При наличии в гараже горюче-смазочных материалов обязательно устанавливается автоматический выключатель с ограничением тока для защиты цепи от перегрева.

Рекомендуется в гаражах, где используется различное электрооборудование, устанавливать дифференциальные автоматы. Если будет только свет, достаточно обычного щитка.

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

высокой светимости при минимальном энергопотреблении;
прочности, стойкости к случайным ударам и толчкам;
сопротивляемости влаге, пыли, перепадам температур;
возможность стабильной работы при нестабильном напряжении;
соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

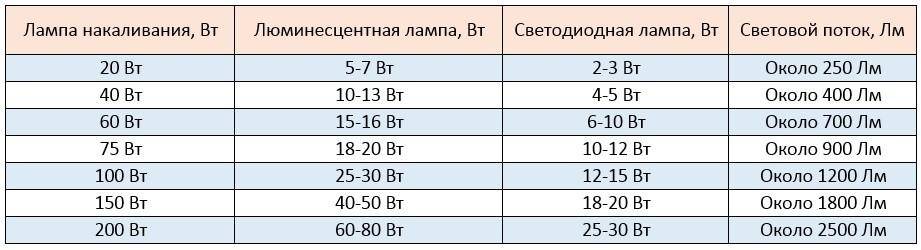

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

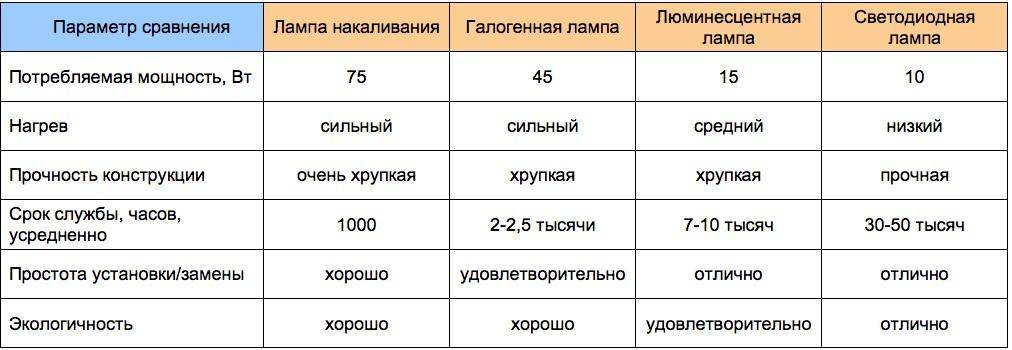

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Требования к светильникам

В гараже возможно сочетать обычные лампы накаливания или светильников и люминесцентные лампы, можно устанавливать энергосберегающие лампы.
Если гараж неотапливаемый, в нем люминесцентные лампы могут не зажигаться при сильном морозе в силу их конструктивных особенностей. Лучшим для освещения считается светильник из люминесцентной лампы, у которого степень защиты равна IP 65 (от пыли 6-я, от влаги — 5-я).
Требования к мощности ламп в светильниках: не менее 15 Вт на 1 м2. Если используется для рабочего места многоуровневое освещение, лучше выбрать лампу на кронштейне, который вращается на шарнирах и стационарный светильник.
Располагаться лампу над рабочим местом должна так, чтобы падающий свет не оказывался выше уровня глаз человека, который там работает. Оптимальный вариант, когда освещены руки и те детали, с которыми работают в данный момент.

Освещение в гараже при наличии электропитания

При наличии заведенной проводки на 220 В необходимо в гараже на входе установить распределительный щиток, где смонтировать автомат, расположить лампу дежурного освещения, несколько розеток и выключателей для электроснабжения разных зон помещения.

Расположение щитка в непосредственной близости к воротам позволяет решить несколько задач:

упростить доступ в автоматике и выключателям;
обеспечить доступ к электросети при работе снаружи;
осветить пространство на улице при открытых воротах.

Особое внимание надо уделить разводке электропроводки. Для этого следует спрятать провод в гофрорукав или специальный короб

Также рекомендуется на щитке установить понижающий трансформатор на 12В, благодаря чему можно провести низковольтную проводку и использовать в помещении более экономные светодиодные лампы.

При этом существует несколько дополнительных способов экономной организации системы освещения:

Светодиодные автомобильные лампы на 12В подпаиваются к контактам цоколя сгоревшей лампы накаливания с последующим склеиванием этих двух частей;

Использование блоков питания от стационарных ПК. К такому блоку можно припаять гнездо автомобильного прикуривателя. Для этого используют три провода блока питания — желтый на 12В, а также черный и зеленый. Последние провода необходимо соединить вместе. Кроме того, обычный мультиметр позволит подобрать нужные контакты.

Устройство БИРП 12/1,6 с подключенным посредством диода аккумулятором позволит устранить периодически возникающие проблемы с электроэнергией. Здесь допустимо применять старый автомобильный аккумулятор с незамкнутыми банками.

Освещение для неотапливаемой мастерской гаража

Требования техники безопасности

Данные светильников с диодами

Типы освещения
