Как подобрать и установить винтовые сваи

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Разновидности

Существует много разновидностей винтовых свай. Они различаются по нескольким позициям:

• диаметр ствола;
• длина ствола;
• тип наконечника;
• конфигурация и количество лопастей.

Основным фактором, определяющим качество и степень работоспособности сваи, является тип наконечника.

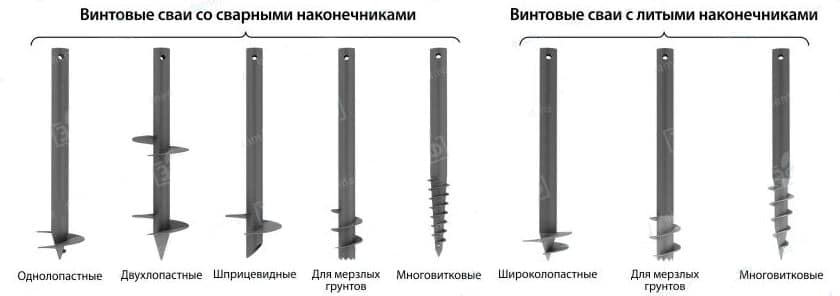

Различают несколько видов:

Важно! Для строительства забора не обязательно выбирать сваи с литым наконечником, поскольку они дороги и нередко обладают избыточными качествами. Однако, если грунт каменистый и изобилует твердыми включениями, лучше использовать именно их

Сварные наконечники в таких условиях работают плохо и часто дают отказ, встречаясь с препятствиями.

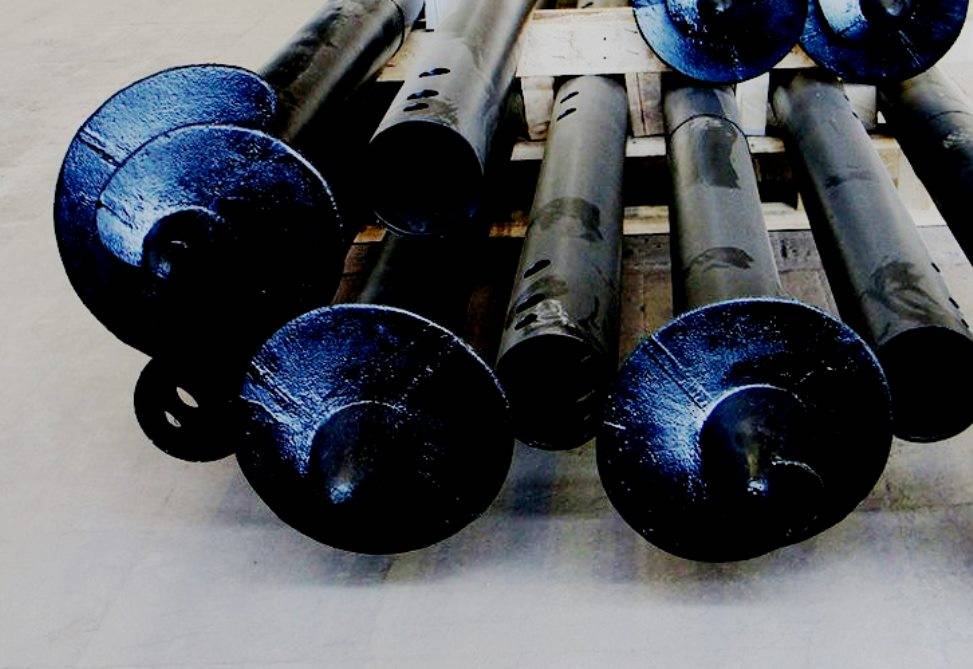

Винтовые сваи

Кроме этого, качество свай определяется типом лопастей. Для мягких и рыхлых грунтов требуются стволы с широкими лопастями. Они способны образовать опорные поверхности, исключающие проседания. Если грунт плотный и твердый, используют сваи с небольшими лопастями, напоминающими нарезку шурупа.

Для строительства забора могут быть использованы следующие виды свай:

• с открытым наконечником. Он имеет срез в форме острия инъекционной иглы. Используется на разных типах грунтов для создания опоры при постройке легких сооружений;
• с закрытым наконечником. Это наиболее востребованный тип свай, используемый для любых грунтов и сооружений.

однолопастные. Универсальный вариант, подходящий для большинства видов грунта (кроме скального и некоторых твердых типов). Используются в качестве опоры для легких сооружений.

3Д забор на винтовых сваях

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Для правильного подбора свай требуется знать состав грунта, наличие в нем твердых включений, глубину водоносных горизонтов и другие геологические особенности участка. Приобретение свай наугад, как правило, приводит к слишком большому количеству отказных стволов.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Достоинства и плюсы свайно-винтового фундамента

Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.

+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.

+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.

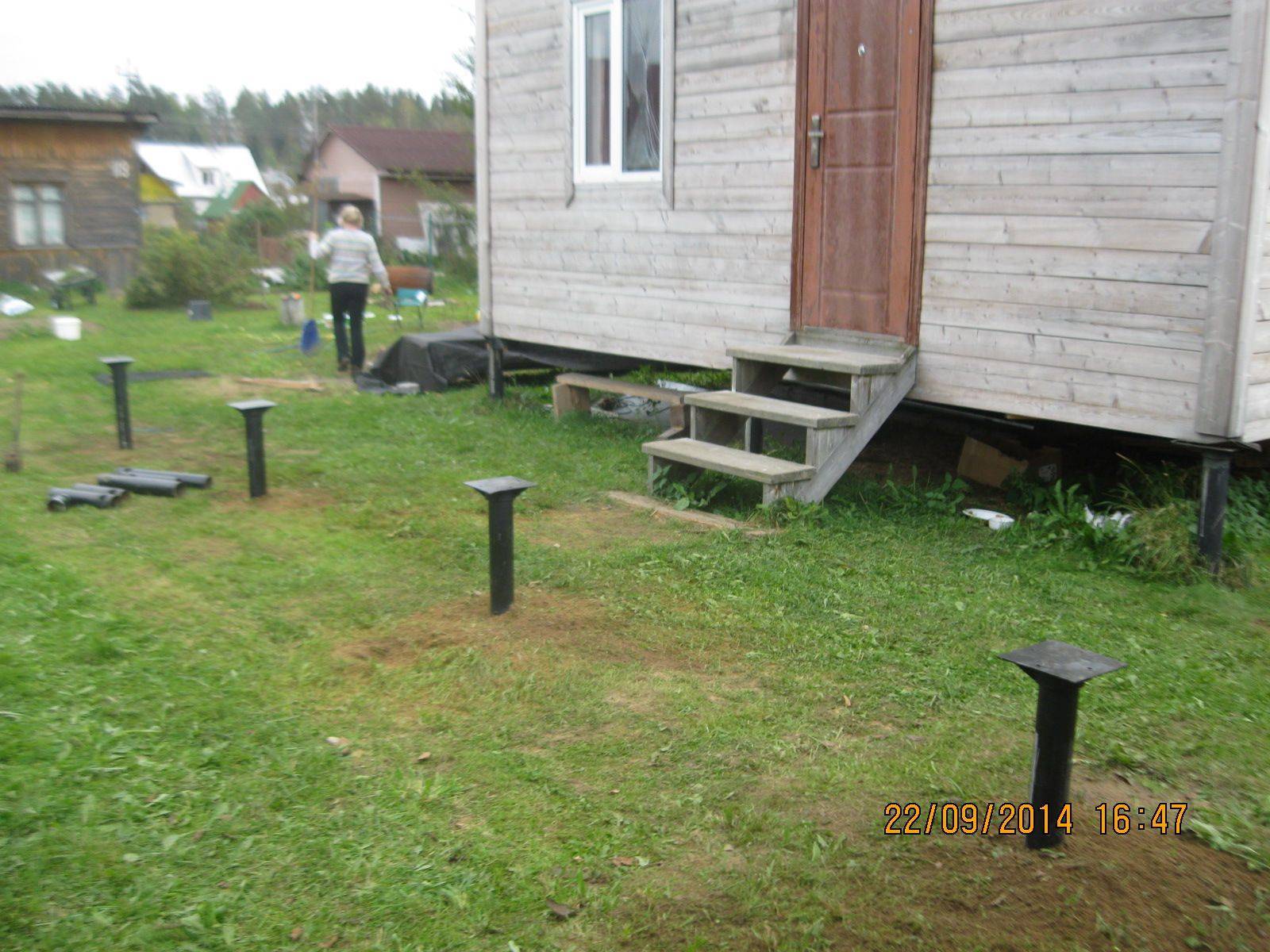

Да-да, это свайно-винтовая контрукция.

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.

Монтаж могут осуществить даже непрофессионалы.

+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.

+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.

Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.

+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.

Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.

+8. Чистота участка после закладки фундамента.

При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.

+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.

+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.

СВФ, возведенный зимой.

+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.

+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.

+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

Как залить фундамент под забор своими руками?

Теперь приступим к рассмотрению некоторых технологий устройства основания забора своими силами.

1. Ленточный фундамент для забора

Представляет собой бетонную ленту, армированную, поверхностного залегания. Вам понадобится бетон марки М200 (В15) и выше, арматура диаметром 8 и 10 мм, материал для опалубки (ламинированная фанера или деревянные щиты, сбитые из доски толщиной 25 мм), песок крупный.

Толщина такой ленты может быть разной. Для сварных металлических конструкций забора она должна быть широкой на максимально возможную величину, а фундамент под забор из профнастила будет уже, но глубже.

Около 2-3 дней по времени займет строительство ленты.

Технология строительства включает следующие этапы:

• выкапываем траншею (ширина 30-80 см, глубина 60-80 см);
• устраиваем гравийно-песчаную подушку (10-15 см), обильно поливаем ее водой;
• на расстоянии 5-7 см от дна и 7-10 см от стен укладываем предварительно связанную арматуру (сечение 10 мм);
• возводим опалубку из заранее подготовленных щитов, надежно ее закрепляем;
• заполняем опалубку бетоном, причем, если забор имеет в качестве опор столбы, надо установить и выровнять их по уровню заранее.

Стоимость такого фундамента будет состоять из затрат на материалы.

2. Столбчатый фундамент

Представляет собой устройство бетонных столбов для легких конструкций заборов.

Этапы строительства следующие:

• при помощи садового бура делаем яму для столбов забора (глубина 100-150 см, диаметр на 15-30 см больше, чем диаметр несущих столбов ограждения), расстояние между ними 2-3 м в зависимости от ширины пролета;
• засыпаем около 20 см смеси песка со щебнем, поливаем;
• устанавливаем в яму столбы, выравниваем их по уровню и заливаем бетонный раствор.

Этот вариант обойдется в разы дешевле предыдущего, так как здесь идет экономия за счет количества необходимого раствора, арматуры и опалубки.

3. Комбинированный фундамент, ленточно-столбчатый

Представляет собой сочетание рассмотренных выше вариантов – ленточного и столбчатого. Опять же, по разметке капаем траншею и через 2-3 м делаем в ней отверстия для столбов забора шириной не менее 40 см, глубиной 1,5 м.

Затем ставим в ямы столбики, заливаем их бетоном. Далее укладываем каркас из арматуры в траншею, ставим опалубку и опять заливаем раствор.

4. Свайный фундамент

Винтовая свая – это металлическая труба, имеющая на конце лопасть, которая выполняет роль анкера. Она располагается ниже уровня промерзания грунта и прочно держит сваю от выдергивания под действием пучения.

Самое главное – это четкая горизонтальная установка свай, которая осуществляется при помощи специализированной техники, однако это можно сделать и своими руками и сэкономить около половины денежных средств. Для этого вам понадобятся два куска трубы по 3 м длинной, которые будут исполнять роль рычага.

5. Бутовый фундамент

Он полностью состоит из натурального камня. Можно очень прилично сэкономить, собрав их на полях. Устройство такого основания чем-то похоже на конструкцию ленточного типа.

Этапы строительство следующие:

• выкапываем траншею;
• делаем щебеночное основание, которое затем увлажняем;
• укладываем крупные камни, скрепляя их между собой цементным раствором, которого должно быть не менее 15-20% от общего объема фундамента;
• возводим кладку на высоту 30-50 см над поверхностью земли.

Фундамент – важный момент строительства, который задает общее направление последующим этапам. От того, насколько грамотно будут произведены все основные расчеты будет зависеть целостность и долговечность всего сооружения в целом. Поэтому если вы не специалист в этой области, можете при желании обратиться за помощью к профессионалам.

Винтовые сваи диаметр 57 мм. стоимость с монтажом

ВС диаметр 57 Х 4 мм.	длина 2 метра	цена с монтажом 2200 руб.
ВС диаметр 57 Х 4 мм.	длина 2,5 метра	цена с монтажом 2450 руб.
ВС диаметр 57 Х 4 мм.	длина 3 метра	цена с монтажом 2550 руб.
ВС диаметр 57 Х 4 мм.	длина 3.5 метра	цена с монтажом 2650 руб.
ВС диаметр 57 Х 4 мм.	длина 4 метра	цена с монтажом 2750 руб.
ВС диаметр 57 Х 4 мм.	длина 4,5 метра	цена с монтажом 3850 руб.
ВС диаметр 57 Х 4 мм.	длина 5 метров	цена с монтажом 3100 руб.

В таблице указаны цены на винтовые сваи с монтажом по размерам

В стоимость включено; монтаж , установка оголовка, бетонирование ствола сваи.Внимание! Производим установку винтовых свай в зимний период, при отрицательных температурах. Монтаж фундаментов и заборов на винтовых сваях зимой с гарантированным качеством

При каких минусовых температурах можно устанавливать винтовые сваи для фундаментов? Этот вопрос часто задают люди перед началом строительства.

Сразу ответим — при любых. В том и прелесть винтовых свай, что их можно закрутить без потерь качества для фундамента в любое время года при любых температурах.

Монтаж винтовых свай зимой специализированной буровой установкой тел: 981 — 84 — 08

Монтаж винтовых свай производится в любое время года в том числе и зимой. Для монтажа винтовых свай нет существенной разницы во времени года, это одно из достоинств данной технологии при устройстве фундаментов. Винтовые сваи устанавливаются зимой практически в любую температуру, сложность может возникнуть при начальном этапе ввинчивания сваи. Если стояли долго очень низкие температуры и земля промерзла достаточно глубоко, то в этом случае выбирается (выбуривается) промерзший грунт и далее завинчивается винтовая свая. В зимнее время года целесообразнее производить монтаж винтовых свай механическим способом, с помощью буровой установки. Как правило монтаж винтовых свай занимает весь день, включая в себя разбивку территории, отбивку уровня свай, обрезку, монтаж оголовков. В среднем на монтаж от двадцати до тридцати винтовых свай уходит весь день, с утра и до вечера. Но может занять и более длительный период. Большое значение играет качество грунтов, наличие каменистых включений, промерзший слой грунта, наличие уклонов на участке, длина винтовой сваи. Так-же стоит учитывать человеческий фактор, при низких температурах у рабочего увеличивается расход энергии и в следствии замедляется темп производства работ

Стоит обратить внимание и на «короткий день» в зимнее время суток. Совокупность этих факторов удлиняет время производства работ

При монтаже винтовых свай зимой целесообразнее бутить трубу сухой готовой смесью. Раствор во внутрь сваи засыпается с целью блокировки коррозии при дальнейшей эксплуатации. Сейчас на рынке появилось много всевозможных «присадок для бетона» в зимнее время, которые обещают «схватывание» бетона при низких температурах, можно попробовать поэкспериментировать, но мы бы настоятельно не рекомендовали прибегать к таким действиям. Нет ни какой гарантии, что вода где-нибудь внутри сваи не замерзнет и не разорвет. На самом деле засыпанная сухая, готовая бетонная смесь со временем «схватится» окаменеет и будет нести те-же функции, что и залитая в жидком состоянии в теплые периоды года.

Монтаж 5 метровых свай зимой

Преимущества забора из свай

Установка на сложных грунтах

Во время выбора вида фундамента, одним из важнейших факторов является тип грунта на застраиваемом участке. Большинство районов имеют глинистые, торфяные или песчаные почвы, а также, нередко присутствует повышенная влажность воздуха.

Для конструирования забора на сложных видах почвы используется 3 вида свай:

• Забивные
• Винтовые
• Набивные

Забивной тип свай является готовым изделием, которое представляет собой металлический заостренный столб. Благодаря такой форме, свая легко проходит через нетвердые слоя грунта.

Помещается в глубину свая при помощи вибрационного или ударного воздействия. Если грунт, в который помещается свая достаточно мягкий, то применяется способ обычного вдавливания. Перед началом работ, необходимо провести анализ почвы, что поможет определить глубину погружения сваи.

Винтовые сваи способны удерживать на себе достаточно большой вес. Так, к примеру, винтовая свая с диаметром в 108 миллиметров способна выдерживать статичную нагрузку, равную 4-5 тоннам. Такой вид свая поможет при возведении забора на неровном участке.

Также, помимо готовых типов свай, существуют аналоги, изготавливаемые непосредственно в почве (набивные сваи). Данная технология довольна проста и экономична.

Все данные виды свай позволят сконструировать забор на участке со сложным фундаментом или неровной поверхностью.

Установка в любой сезон

Установка свая для забора может производиться в любое время года и в любую погоду. В холодный сезон могут возникнуть небольшие затруднения за счет того, что почва успела промерзнуть и прохождение через нее винтовой сваи немного затруднено.

Простота и скорость монтажа

Характерная особенность винтовых свай – это использование как ручного, так и механического способов погружения. Будет достаточно лишь немногочисленной бригады и простых строительных инструментов.

Механизированный способ погружения свай позволяет лишь немного помочь при работе в глубоко промерзшей земле. Но не смотря на довольно простую установку винтовых свай забора, их установку лучше всего доверить профессиональным строителям.

Это поможет избежать ошибок и ускорить процесс строительства конструкции. Тем более, что одним механическим воздействием установка винтовых свай не ограничивается.

Необходимо выполнить следующие предшествующие установке этапы:

1. Исследовать почву и определить габариты свай
2. Число свай и расстояние между ними при установке
3. Способ установки

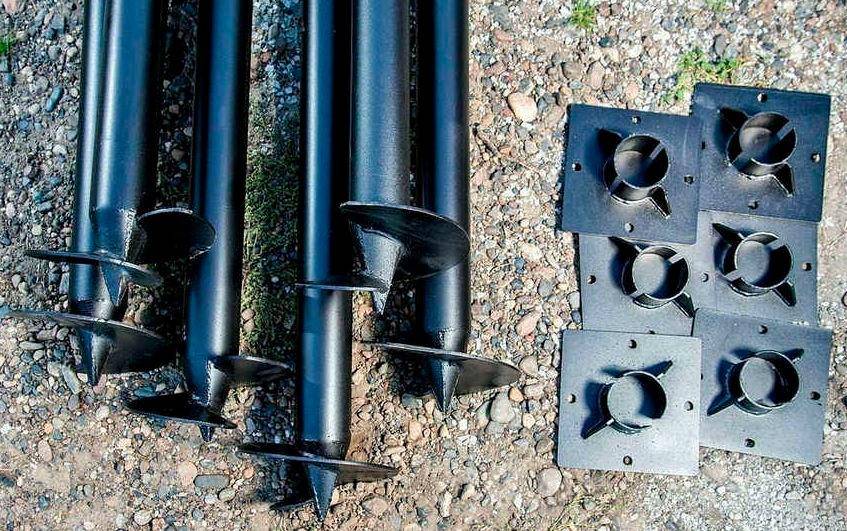

4. Бетонирование, подрезка и установка оголовка
5. Монтаж ростверка

Также. Винтовые сваи признаны наиболее лучшим вариантом для конструирования забора.

Долговечность

Производители утверждают, что винтовые сваи способны проработать не менее 150 лет. Но не все так просто. Классическая жилая постройка требует свай толщиной 4 миллиметра с лопастями в 5 мм. Самым слабым местом является промежуток между воздухом и землей.

Если появляется коррозия толщиной 0.03 миллиметра, то срок службы уменьшается до 130 лет. Это значение действительно для среднекоррозийной почвы со слабым воздействием.

Другой важный момент – коррозия влияет на сваю не только снаружи, но и изнутри, даже если использовать спец. покрытие. Низкий уровень кислорода уменьшает скорость влияния коррозии всего лишь на 30 процентов. При этом, срок службы сваи уменьшается и составляет 85 лет.

Увеличить срок эксплуатации винтовых свай для забора можно обеспечить путем антикоррозийной обработки трубки внутри. Можно воспользоваться горячим цинкованием, холодным цинком или защитой из битума.

Грунтовка является всего лишь пустой тратой бюджета, так как никакой фактической пользой они не обладают. При ней можно добиться увеличения срока службы лишь до 100 лет, но только в случае присутствия слабокоррозийного грунта. По прошествии 60-70 лет не будет заметных следов ржавчины на внешней стороне свай, но внутри данный процесс может уже начаться.

Невысокая стоимость

Стоимость возведения забора из винтовых свай будет напрямую зависеть от длины ограждения и его типа, так как для более массивной конструкции придется уменьшить расстояние между сваями и тем самым увеличить их количество, что повышает стоимость в разы.

Также, для более тяжелого забора потребуются сваи с большим зиаметром, так стоимость сваи с диаметром в 250 мм. обойдется в 700 рублей, а 350-и миллиметровая заставит потратить куда больше – 350 рублей.

Достоинства свайного основания под забор

• Простота монтажа. Для реализации этого процесса не обязательно использовать специальную технику, ввинчивание можно производить вручную. С этой работой справится даже непрофессионал.
• Винтовые столбы для забора стоят недорого, при наличии сварочного аппарата их можно изготовить самостоятельно, используя обычные металлические трубы.
• Быстрая скорость монтажа – ключевое преимущество свай. Один столб вкручивается в течении 20-30 минут, у новичка процесс займет не более 30-40 минут. После заглубления можно сразу приступать к последующим работам, весь забор можно собрать за 1-2 дня.
• Долгий срок службы фундамента при правильной обработке труб и их монтаже.

Преимущества и недостатки

Качественные сваи, как и любой другой материал, имеют плюсы и минусы.

Для начала необходимо ознакомиться с их положительными сторонами.

В первую очередь, это возможность установки таких ограждений на пучинистых и болотистых грунтах.
При погружении сваи слои грунта не перемешиваются. Это выгодно отличает их от конструкций, которые устанавливаются в предварительно вырытые котлованы.
Когда лопасти входят в грунт, они его не разрыхляют, а, наоборот, уплотняют.
Сваи можно использовать не один раз.
Монтаж выполняется очень быстро, так как дополнительные работы (например, по заливке бетона) не требуются.

Установку свай можно проводить в любом месте, даже на уклонной или неровной поверхности.
Производить установку забора на винтовых сваях можно в любое время года (даже морозной зимой), при любой погоде и без специальной техники. Не обязательна и помощь специалистов, все можно сделать своими руками.
Винтовые сваи отличаются достаточной прочностью, они могут выдержать нагрузку до нескольких тонн.
Такая конструкция может простоять без ремонта больше ста лет.

Недостатков у свай не слишком много, но все же они есть.

1. Часто установка опор происходит неравномерно. В таком случае забор может перекоситься.
2. Если применять специализированную технику, то установка свай обойдется дорого. Однако этот минус не так страшен, ведь большинство монтажных работ можно выполнять вручную.
3. Существуют ограничения, касающиеся процесса установки винтовых свай. Такой забор нельзя ставить в каменистой местности. Камни могут стать непреодолимым препятствием для режущего винта. Поэтому перед началом работ нужно обязательно сделать пробное бурение.

Очевидно, что сваи имеют больше преимуществ, чем недостатков, хотя в работе стоит учитывать все нюансы.

Какие требования ГОСТ предъявляются к винтовым сваям

Соответствие проектным нагрузкам свай регулирует ГОСТ 27751-2014.

Технические условия, регулирующие условия производства винтовых свай: ТУ 25.11.23-004-20882284-2017.

Качественная свая или нет, можно определить, прочитав техническую документацию производителя. Производство регулируется как минимум двумя ГОСТами:

• для труб стальной электросварной прямошовной ГОСТ 10704-91, ГОСТ 10705-80;
• для проката листового горячекатаного ГОСТ 19903-2015.

Также оценка качества металлических опор для свайного фундамента проводится с учетом таких нормативов:

• требуемые размеры оснований под сваи – ГОСТ 10704-91 ст.3;
• контроль качества, приемки труб из металла – ГОСТ 10705-80;
• контроль отклонений от формы – ГОСТ 19903-2015;
• система защиты от коррозии, методы коррозионных испытаний ГОСТ Р 9.905-2007.

Заключение

Винтовые сваи представляют собой полую трубу различной длины и диаметра, конец которой заканчивается острием, оснащенным лопастями. В верхней части производитель предусмотрел проушины, чтобы легче было завинчивать опору в землю ручным способом. Как только острие достигает плотного слоя почвы, изделие становится устойчивым и отменно сопротивляется горизонтальным и вертикальным нагрузкам. С целью усилить фундамент, проводится обвязка верхушек опор посредством деревянных или металлических приспособлений.

Основные плюсы устройств заключаются в следующем:

1. Универсальность. Можно устанавливать на неровном рельефе, обводненной почве, песчаниках и глиноземе.
2. Приемлемая стоимость. При изготовлении используется высококачественная сталь. Идеальные основания для бревенчатых срубов или объектов, построенных из деревянного бруса.
3. Время обустройства фундамента. Все манипуляции можно закончить за 1 – 5 дней, в зависимости от объема и сложности строящегося объекта. Чтобы ввинтить один столб достаточно 30 минут, если помощником будет мини-экскаватор.
4. Длительность эксплуатационного срока. Многое зависит от защитного покрытия. Даже если поверхность обработана обычной эпоксидной грунтовкой, изделия не потеряют своих первоначальных характеристик на протяжении столетия.
5. Возможность повторного применения. Фундаменты винтового плана легко и быстро демонтируются, и переносятся на иное место дислокации, без изменения первоначальных свойств. Это помогает экономить денежные средства как частным застройщикам, так и собственникам коммерческих объектов.
6. Стойкость к значительным температурным перепадам. Работы можно проводить в жаркое лето и лютой зимой, под дождем и снегом. На качестве это не скажется.
7. Простота монтажа. При отсутствии специализированной бригады и техники, вкручивать сваи можно ручным способом. Для этого достаточно двух человек.
8. Возможность возведения фундамента на сложной местности, где присутствуют техногенные включения, крупнообломистая почва, крупный песок, торфяники, глиноземы, повышенная заболоченность.
9. Не подвержен усадке, поэтому начинать строительство можно сразу же по окончанию ввинчивания свай в грунт.

К минусам стоит отнести:

• невозможность установки в каменистом и скалистом грунте;
• при нарушении процесса установки и повреждении защитного покрытия может существенно сократиться срок службы.

Если приобрести товар у проверенного производителя и при монтаже не допускать ошибок,  негативных моментов может не наступить.

Сфера использования конструкций широкая. Они выступают основой при возведении:

• ЛЭП;
• вышек сотовой связи;
• оград;
• теплиц;
• хозяйственных построек;
• небольших жилых домов из бруса или бревен;
• бань;
• модельных зданий;
• каркасно-щитовых сооружений;
• складов;
• рекламных щитов;
• навесов;
• беседок;
• террас;
• дорожных знаков;
• причалов;
• лестниц;
• производственных цехов;
• гаражей.

Металлическими сваями укрепляют склоны, реставрируют старые фундаменты, полностью заменяют основания на более надежные и долговечные.
