Возведение дренажной системы от фундамента

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Дренаж фундамента или всего участка: от чего зависит принятие решения

При покупке земельного участка, еще до того, как начать строительство, необходимо оценить, насколько комфортны для проживания условия на этом участке.

Некоторые типы грунтов задерживают влагу от осадков и таяния снегов, и участок может стать сырым, заболоченным. Это можно определить визуально, но если участок приобретается в сухой сезон, можно пообщаться с соседями, присмотреться к дикорастущим растениям (камыш и рогоз, а также другие влаголюбивые растения укажут на то, что почва заболоченная).

Что такое уровень грунтовых вод. Виды грунтовых вод

Вода, которая попадает в грунт при таянии снегов и во время осадков, стекает в водоемы. Однако часть ее задерживается в грунте. На той или иной глубине возникает накопление воды в слоях грунта, полностью насыщенных водой. Это и есть уровень грунтовых вод. Он может быть расположен близко к поверхности почвы или на большой глубине. Чтобы выяснить глубину залегания грунтовых вод, проводят инженерные изыскания.

Грунтовые воды могут быть трех видов:

  1. Верховодные.Они располагаются на глубине 1,5–2,5 м. Насыщенность их поддерживается осадками, а при длительной засухе они высыхают.
  2. Безнапорные.Располагаются на слое водонепроницаемых пород ниже уровня верховодных грунтовых вод.
  3. Артезианские.Это самые глубокие воды, которые могут залегать на глубине более 100 м. Они располагаются между двумя слоями водонепроницаемых пород.

Некоторые типы грунтов (например, глины, суглинки) задерживают воду. Если грунт на участке насыщен водой, это приводит к различным негативным последствиям:

  1. Сложно заниматься огородными работами. Многие культурные растения, в том числе, плодовые деревья, не любят избытка влаги в почве.
  2. Проживание на сыром участке вредит здоровью, приводя к частым простудам, астме, аллергии.
  3. Легко образуется плесень, грибок. В помещениях зданий, расположенных на сыром участке, будет высокая влажность, что может привести к порче имущества.
  4. Влажный грунт нестабилен. Он плохо выдерживает нагрузки. Из-за вымывания грунта возникают просадочные деформации дорожек из бетона, плитки, асфальта. Зимой, во время промерзания, грунт увеличивается в объеме, и разрушение дорожек продолжается.

Как высокая влажность грунта влияет на постройки

Как было рассмотрено выше, фундамент дома обычно заглубляется. Незаглубленные фундаменты возможны только на стабильных грунтах, к которым не относятся влажные грунты.

Таким образом, фундамент будет испытывать негативное влияние высокой влажности, а также кислот и солей, которые неизбежно присутствуют в грунтовых водах. Практически все материалы, которые используются при возведении фундамента, плохо переносят постоянное воздействие высокой влажности:

  1. Металл подвергается коррозии, которая может полностью его разрушить.
  2. Соединения, образующие кристаллическую структуру бетона, вступают в реакции с солями и кислотами, растворенными в грунтовых водах, образуя растворимые соединения, которые вымываются, ослабляя структуру материала. В порах бетона под влиянием высокой влажности может развиться плесень, грибок, лишайник. Зимой, при замерзании воды в порах бетона, структура бетона разрушается.
  3. Каменные материалы и бетон могут впитывать влагу и пропускать ее внутрь подвала или цоколя, вызывая там излишнюю влажность.
  4. Влага может проникать в швы и в местах прохода инженерных коммуникаций.

От воды страдают также все подземные инженерные сети — канализация, водопровод, электрические и телефонные кабели, если они проложены под землей, колодцы инженерных коммуникаций, теплотрассы (из-за потерь тепла).

Отдельный вопрос — пучение грунта.

Зимой, при постепенном замерзании грунта, замерзающая вода в нем накапливается, и он увеличивается в объеме на 20–100%. Этот процесс называется пучением грунта. Наиболее подвержены пучению глинистые типы грунтов. Из-за пучения фундамент здания может деформироваться вплоть до того, что здание может наклониться.

Для борьбы с такой проблемой применяют разные методы:

  1. дренирование и утепление участка;
  2. полное удаление грунта на глубину промерзания и замена его песком.

Решение о том, устраивать дренаж всего участка или только фундамента, зависит от типа грунта, уровня грунтовых вод, интенсивности намокания грунта и других факторов. На практике рекомендуется получить консультацию специалистов, которые могут провести анализ грунта и воды и сделать необходимые расчеты.

Как произвести самостоятельно монтаж системы

Высота грунтовых вод

Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.

Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.

Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.

Подготовка вашего фундамента

Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:

  1. Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
  2. Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
  3. Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.

Дренаж монолитного типа фундамента

Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.

Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.

Водоотвод ленточного типа фундамента

Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.

Схема поэтапного монтажа

Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.

По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.

Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.

Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.

Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.

Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.

В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.

Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.

Запомните, трубы должны быть под уклоном.

Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.

Внахлест укрываем все устройство дренажа геотекстильным волокном.

Сверху кладем ветки либо бруски дерева.

Потом укладываем слой песка и слой грунта.

В бочку монтируем дренажный насос для откачки лишней скопившейся воды.

Дренажная система готова.

https://youtube.com/watch?v=B9YPihWzAhw

Основные элементы и материалы дренажа фундамента

Самый основной элемент глубинной конструкции дренажа это труба.

Трубы

Дренажная труба может иметь различный диаметр сечения, но в основном применяется труба диаметром 100 — 110 мм. Для равномерного распределения нагрузки и предотвращения продавливания грунтом, труба имеет дополнительные поперечные ребра жесткости. Для приема влаги из почвы дренажная труба имеет перфорацию, которая равномерно распределена по всему её периметру.

Наиболее распространенные материалы из которых изготавливают трубы для отвода грунтовой влаги, это ПВХ и ПНД. Материал ПВХ известен всем, его основные качества это прочность, отличное сопротивление коррозии и низким температурам. К минусам можно отнести недостаточную гибкость. Для формирования изгибов в системе из ПВХ необходимо применять множество различных фитингов.

Ввиду этого, при небольшой глубине и давлении почвы на трубу, целесообразнее применять материал ПНД, или полиэтилен низкого давления, который легко гнется и способен выдерживать достаточно высокое давление. При его применении появляется возможность сэкономить на фитингах.

Для устройства дренажа на большой глубине целесообразно применять двухслойные трубы ПВХ.

Колодцы

Еще одним немаловажным элементом конструкции являются колодцы. Они разделяются на смотровые и приемные. Смотровые колодцы устанавливаются по углам кольцевой системы и, как правило, изготовлены из пластика. Приемные устанавливаются на выходе с участка и служат для того, чтобы вода, после того как попала в колодец, постепенно уходила в почву.

Они могут быть как пластиковые, так и изготавливаться из бетонных колец. Если нет возможности организовать колодец с функцией фильтрации и самостоятельного опустошения, то его дно тоже бетонируют либо устанавливают пластиковый колодец с закрытым дном. Таким образом возникает необходимость периодически откачивать воду при помощи специальной техники.

Ливневки

Ливневки -это элементы поверхностной системы отвода воды от фундамента дома, они имеют полукруглую форму. Устанавливаются ливневки по всему периметру отмостки или в те места, где скапливается вода после дождя. Ливневки могут использоваться и как элемент декора, так как их приемные решетки могут иметь различный вид.

Геотекстиль

Специальное полотно, изготовленное из полипропиленовых нитей и обладающее уникальными характеристиками, которые не имеет ни одно натуральное полотно. Геотекстиль применяется в системе дренажа в качестве фильтра, задерживая мелкие частицы песка, которые попав во внутрь дренажной трубы, со временем могут засорить её.

Это были основные элементы конструкции дренажной системы, совместно с которыми применяется большое количество переходников и различных мелких деталей, которые могут различаться в зависимости от производителя. Именно по этой причине, при покупке дренажной системы, необходимо проконтролировать, чтобы все элементы конструкции были изготовлены одним производителем, в противном случае они могут попросту не совмещаться.

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

  • Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
  • Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
  • Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

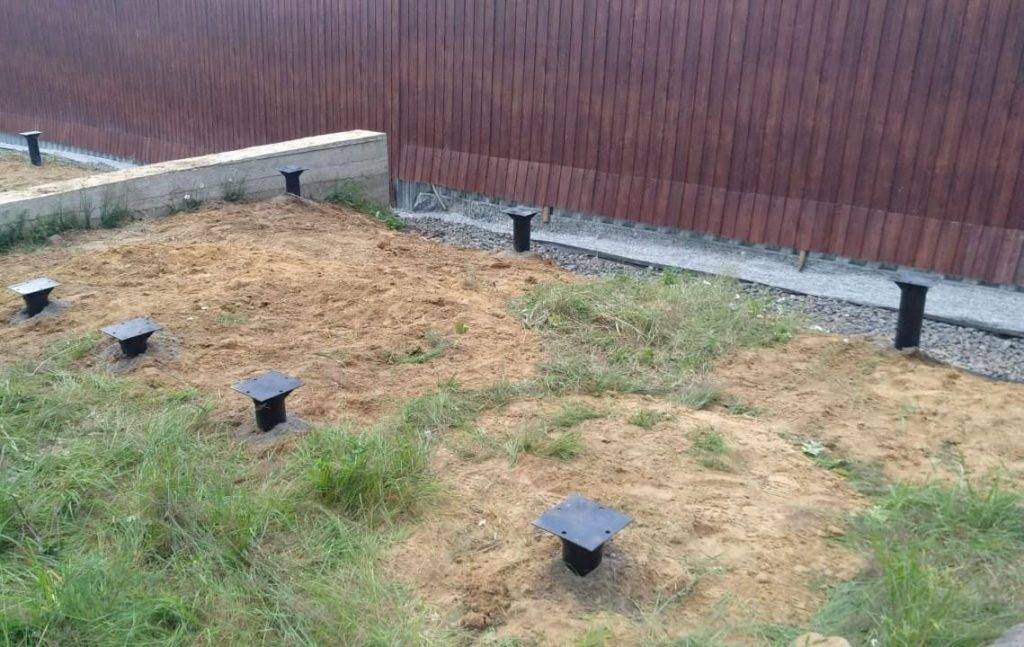

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

  • Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
  • Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
  • Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
  • При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

  • Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
  • Неоднородность и наслоение водонесущих пластов.
  • Строительство проводится в низине на глинистом грунте повышенной влажности.
  • Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Типы и виды дренажа

Современный дренаж может быть двух типов:

  1. Дренаж совершенного типа. Его делают на водоупоре. Вода попадает в такой тип дренажа сверху и с боку. А значит, и обсыпать такой тип следует сверху и с боков.
  2. Дренаж несовершенного типа. Его делают выше уровня водоупора. Вода поступает в него и сверху и снизу и с боку, а значит, обсыпка такого фундамента должна быть со всех сторон.

Видео по устройству:

Сегодня существует несколько видов водоотвода от фундамента отдельно стоящего строения:

Кольцевой дренаж фундамента. Его используют для предотвращения затапливания подвальных помещений отдельно стоящих строений построенных на песочной почве. Вода легко проникает через такой вид почвы, и спасти может только кольцевой дренаж

Что важно учитывать при выборе такого вида дренажа:

  • действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
  • если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
  • такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
  • прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Пристенный дренаж. Такой дренаж используют для предотвращения затоплений цокольных этажей и подвалов зданий, построенных на глинистой или суглинистой почве. Вода через такую почву проникает достаточно сложно

Что важно знать при выборе такого типа:

  • Его часто применяют как профилактику от воды;
  • Такую дренажную систему часто используют при смешанном источнике грунтовых вод;
  • Прокладывают такой дренаж снаружи от здания. Расстояния от стены до дренажной системы равно ширине фундамента самого здания непосредственно.
  • Такую систему закладывают не ниже уровня подошвы фундамента;
  • Если глубина фундамента слишком большая, то дренаж может быть чуть выше.

Пластовый дренаж. Такой вид дренажа обычно используют в сочетании с кольцевым или пристенным

Что важно знать, выбирая такую систему:

  • такую систему целесообразно использовать при большом количестве грунтовых вод на почве любого типа;
  • располагают при профилактики в глинистой и суглинистой почве;
  • для взаимодействия такой системы с наружным дренажом прокладывают специальные трубу через весь фундамент строения.

Основное отличие конечно у кольцевого дренаж от пристенного в том, что он расположен непосредственно возле самого фундамента. А кольцевой на отдаление от фундамента на расстояние до 3 метров. В остальном, в принципе, они схожи.

Краткий фото-курс по сооружению дренажа

Суглинок отличается низкими фильтрационными свойствами, плохо и крайне медленно пропускает воду. В паводковый период участок обводнен, а во время замерзания и оттаивания грунтов проседает неравномерно.

Для того чтобы избавиться от грунтовой воды решено было построить дренажную систему с выводом ее в коллекторный колодец с поглощающим дном.

Теперь приступим к устройству колодца с поглощающим дном, благодаря которому собранная дренами вода будет утилизироваться в нижележащие слои с хорошими фильтрационными качествами:

Теперь можно смело признать, что система фактически устроена, осталось только провести работы по финишной засыпке и обустройству участка:

Технология устройства пристенного дренажа

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

  • линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
  • пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

  • глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
  • уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
  • максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

  • штыковая и совковая лопаты;
  • кирка;
  • электрический или пневматический перфоратор;
  • строительный уровень и рулетка;
  • тачка или тележка для транспортировки грунта;
  • ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

  • трубы;
  • щебень или гравий;
  • песок;
  • геотекстиль;
  • полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

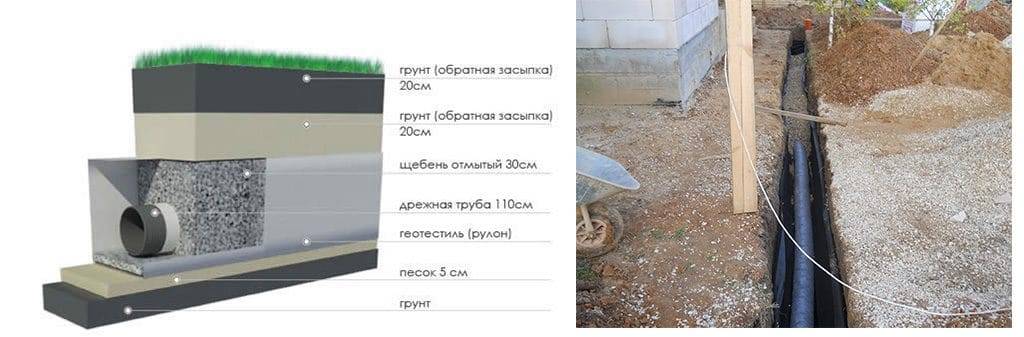

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

  1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.
  2. Отрывка траншеи под трубы с учетом требований к расположению.
  3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
  4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
  5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.
  6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
  7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

  • дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
  • после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
  • при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
  • при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
  • слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
